1. Увођење влакана допираног итербијумом
2. Техничке спецификације
3. Карактеристике производа
4. Типичне примене
5. Детаљи о производу
6. Упутство за безбедно руковање
7. Информације о наручивању
8. Лист са подацима и тест лист
9. Услови понуде и плаћања
10. Време испоруке
11. Напомене о раду и одржавање
12. Осигурање квалитета и постпродајна услуга

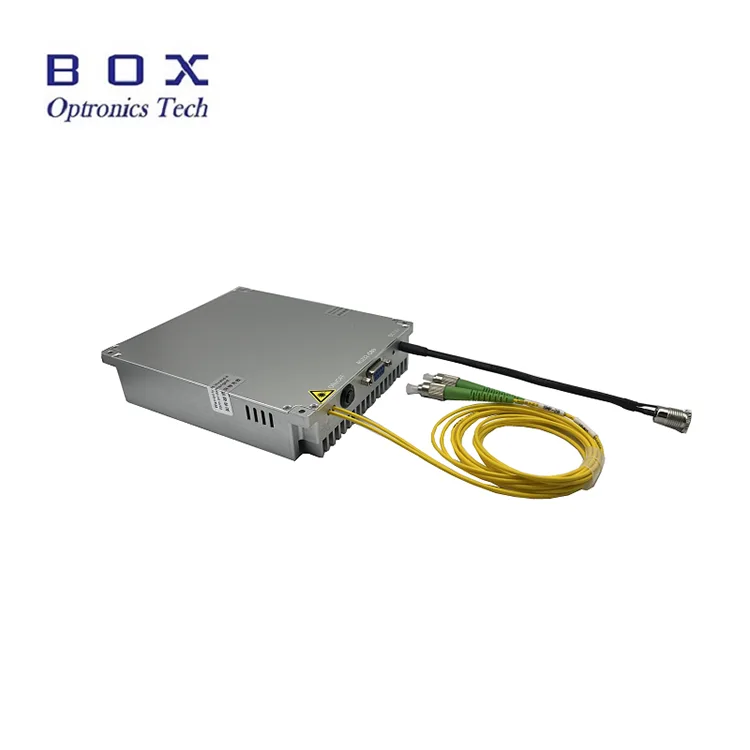

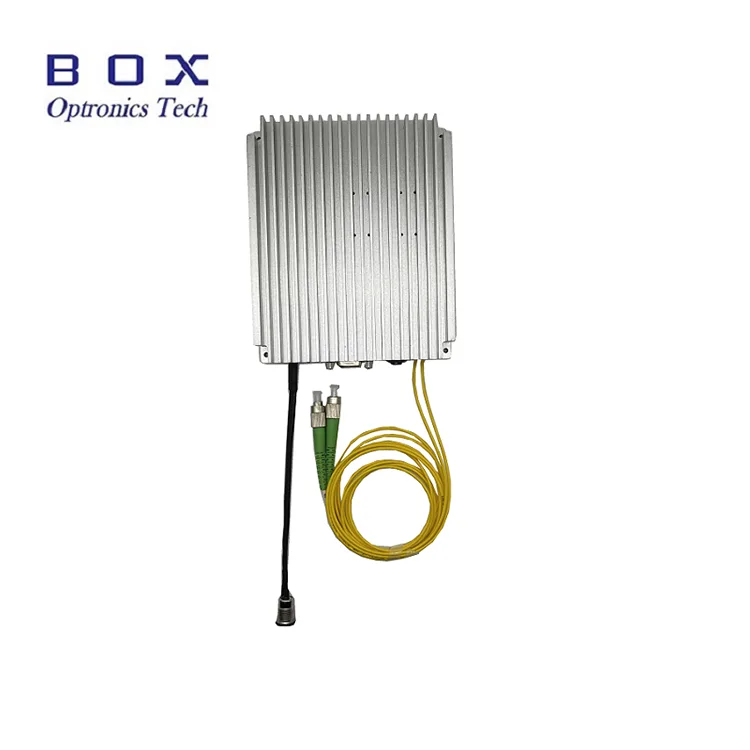

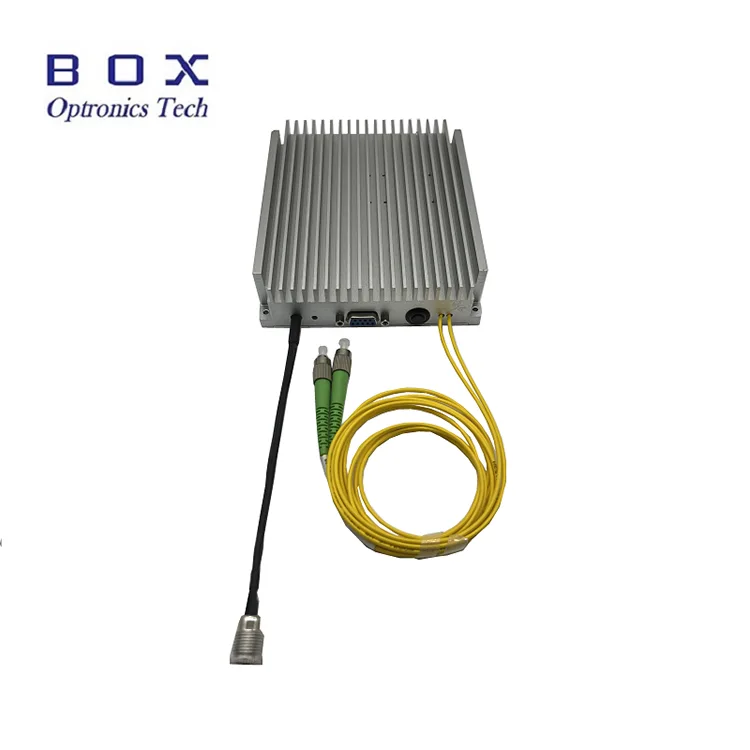

Итербијум-допирано влакно појачало (ИДФА) користи ласер са полупроводничком пумпом да побуђује појачано влакно допирано итербијумом, обезбеђујући ефикасно оптичко појачање у опсегу таласних дужина од 1030–1080 нм. Појачало нуди опциону и континуирано подесиву засићену излазну снагу на 17/20/23/25/26/27/30/33/37/40дБм, са високим појачањем, ниским шумом и стабилним излазним перформансама.
Доступан и у конфигурацији стоног и компактног модула, ИДФА подржава контролу са предње плоче, серијску комуникацију и рад софтвера за рачунар, што га чини погодним за апликације као што је 1064нм ласерско појачање у научним истраживањима, индустријски ласерски системи, апликације ласерског влакна и системи прецизног оптичког мерења.
|
Параметерс |
Јединица |
Вредности |
Напомене |
|
Радна таласна дужина |
нм |
1030~1070, 1040~1080 |
|
|
Улазна снага |
дБм |
0~10 |
Прилагодљиво |
|
Засићена излазна снага |
дБм |
17/20/23/25/26/27/30/33/37/40 |
@0дБм улаз |
|
Ноисе фигуре |
дБ |
≤5,0 |
|
|
Појачање зависно од поларизације |
дБ |
<0.3 |
СМ влакна |
|
Однос гашења поларизације |
дБ |
>20 |
ПМ влакна |
|
Улазно/излазна изолација |
дБ |
>35 |
|
|
Тип влакана |
- |
Хи1060 или ПМ980 |
|
|
Цоннецтор |
- |
ФЦ/АПЦ |
|
|
Радни режим |
- |
АЦЦ/АПЦ(1) |
|
|
Димензије |
мм |
260(Ш)×280(Д)×120(В) |
Стони (17-26дБм) |
|
260(Ш)×320(Д)×120(В) |
Стони (27-33дБм) |
||
|
376(Ш)×340(Д)×112(В) |
Стони (37-40дБм) |
||
|
125(Ш)×150(Д)×20(В) |
Модул (17~20дБм) |
||
|
139(Ш)×206(Д)×27(В) |
Модул (23~26дБм) |
||
|
139(Ш)×235(Д)×70(В) |
Модул (27~40дБм) |
||
|
Напајање |
V |
АЦ 110~240В, <30В |
Бенцхтоп |
|
Напајање |
V |
5В ДЦ, <15В |
Модул |
|
Контролни режим |
- |
РС232 Серијска комуникација |
Модул |
|
Комуникациони интерфејс |
- |
ДБ9 Фемале |
Модул |
|
Радна температура |
℃ |
-5~+35 |
|
|
Радни опсег влажности |
% |
0~70 |
|
● Широк опсег таласних дужина;
● Висока излазна снага до 40 дБм;
● Низак број буке;
● Хи1060 или ПМ980 опционално.
● Нелинеарна оптика; л
● Микроталасна фотоника;
● Кохерентни ЛиДАР системи.

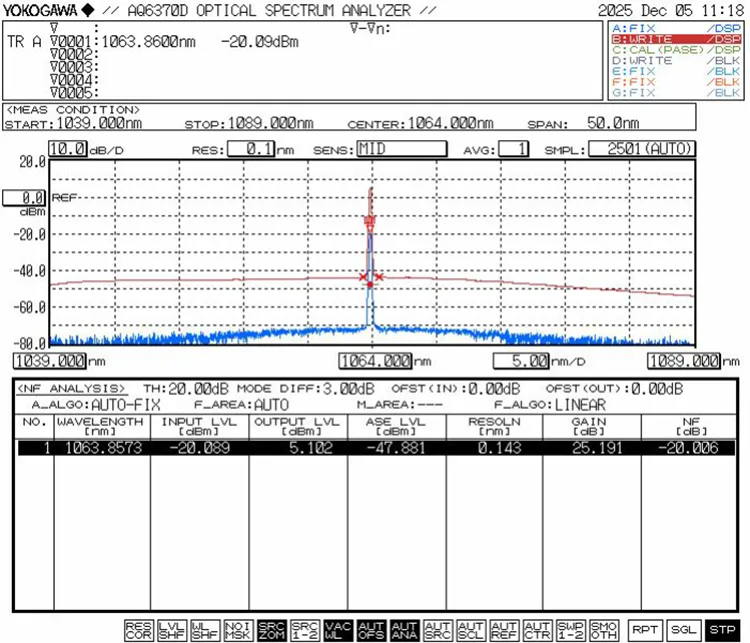

● Оптички спектар појачаног сигнала од 1064нм 0дБм улазне снаге, 3А
● Нестабилност снаге при излазној снази 27дБм, 0дБм улаз 1064нм, АПЦ режим

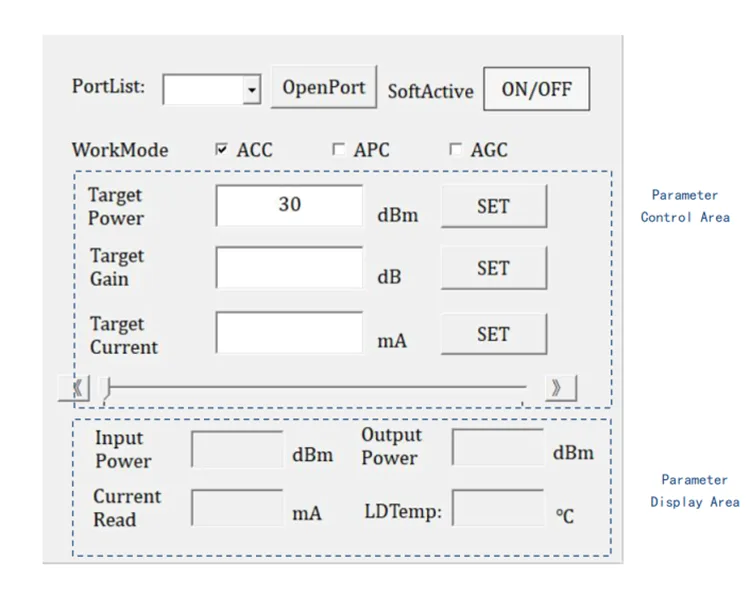

● Софтверски интерфејс за контролу рачунара

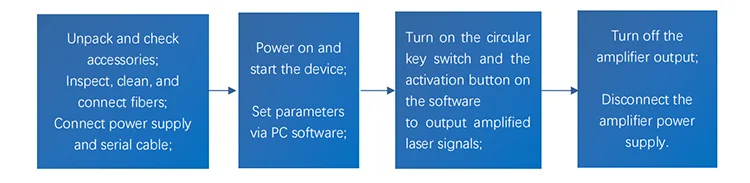

Корак1. Распакивање и монтажа: Пре састављања, проверите да ли је сав прибор комплетан, укључујући кабл за напајање или адаптер за напајање, краткоспојнике за влакна, упутство за употребу, извештај о тестирању итд.
Повежите напајање: Столна појачала могу бити директно повезана на АЦ напајање; модуларни појачивачи треба да буду повезани на ДЦ прекидачко напајање или регулисано напајање које испуњава њихове захтеве за напајање.
Користите специјалну опрему и алате (контролор крајњег дела влакана, комплет за чишћење конектора за влакна) да бисте прегледали и очистили крајњи део конектора за влакна. Тек када је потпуно чист, користите џампере за влакна да повежете извор сигналне светлости са улазним портом за појачало.
Корак2. Укључите напајање појачала, изаберите режим рада у софтверу рачунара и подесите параметре као што су излазна снага или струја пумпе.
Напомена: Сваки пут када се модул појачала укључи, режим рада (АПЦ/АЦЦ) и радна струја или излазна снага појачала су подешавања параметара од последње употребе. Ако је потребно подешавање, може се модификовати преко ПЦ софтвера. Појачало је обично фабрички подешено на минималну радну струју и минималну излазну снагу.
Корак3. Притисните прекидач за активирање (АЦТ) на модулу и кликните на прекидач за меку активацију (СОФТАКТИВНО) на софтверу рачунара. У овом тренутку, ласерски сигнал почиње да се појачава и излази. Током експеримента, радни режим и излазна снага могу се благовремено подешавати по потреби.
Напомена: Када је појачало у стању које емитује светлост (прекидач за активацију је укључен), строго је забрањено укључивање, искључивање или повезивање конектора краткоспојника за влакна; у супротном, крајња страна конектора за краткоспојник влакана и само појачало ће вероватно бити оштећени, што ће довести до кварова.
Сетп4. Након употребе, искључите прекидач са кључем за активирање (АЦТ) да бисте прекинули излаз појачала, искључите напајање и искључите оптичку везу.
|
ИДФА |
Излазна снага |
Тип влакана |
Димензија |
|
ИДФА |
-КСКС |
-КСКС |
-Кс |
|
Појачало са влакнима допираним итербијумом |
17: 17дБм 20: 20дБм 23: 23дБм ... 40: 40дБм |
СМ: Здраво1060 ПМ:ПМ980 |
М: Модул Б: Стона плоча |
нпр.: ИДФА-27-ПМ-М
(Информације о поруџбини: влакнасто појачало допирано итербијумом, излазна снага 27 дБм, са ПМ980 влакном, пакет модула).
● Услови понуде
(1) ЕКСВ:
Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.
(2) ДАП:
Ако немате налог, молимо вас да унапред платите трошкове испоруке за производе.
(3) Друго
● Услови плаћања
Доступни су ПаиПал и Т/Т.
Израда: 10-15 радних дана. (Ако их има на лагеру, биће брже испоручени.)
Међународна логистика: 3-5 радних дана.
● Појачало треба да ради у оквиру номиналне таласне дужине оптичког сигнала и опсега снаге. Немојте уносити оптичке сигнале изван наведеног опсега. За специфичне параметре погледајте извештај о тестирању производа.
● Пре покретања, уверите се да су прекидач за напајање и кључ искључен, а затим прикључите напајање. Приликом искључивања, прво искључите прекидач и искључите напајање након што се индикатор излаза угаси. Не прекидајте директно напајање када појачало ради.
● Често укључивање/искључивање улазних и излазних конектора за влакна се не препоручује, јер то може да изазове контаминацију прашине, повећан губитак при уметању или сагоревање крајњег дела конектора за влакна.
● ФЦ/АПЦ конектор на главном излазном порту служи само за тестирање снаге; строго је забрањено повезивање са другим конекторима за влакна. Ако излазно влакно треба да се повеже са другим влакнима, препоручује се фузионо спајање помоћу уређаја за спајање влакана.
● Држите уређај подаље од влаге, прашине и корозије; чувајте на сувом месту.
● Гарантни период:
Бесплатна поправка или замена за кварове који нису изазвани људима у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.
● Изузеци из бесплатне гаранције:
Током бесплатног гарантног периода биће обезбеђене бесплатне услуге поправке или замене за кварове узроковане проблемима са квалитетом производа. Међутим, Бок Оптроницс задржава право да одбије услуге бесплатне поправке у следећим случајевима у гарантном року:
(1) Оштећења изазвана природним факторима (нпр. муња, прашина) или утицајима околине.
(2) Кварови у раду због неправилног руковања од стране корисника.
(3) Очигледна физичка штета узрокована људском грешком.
(4) Неовлашћено растављање, модификација или поправка.
(5) Измењене или некомплетне налепнице гаранције на кућишту.
(6) Оштећење или губитак током транспорта.
