1. Увођење 1310нм 80мВ СЛД извора светлости велике снаге
2. Техничке спецификације
3. Карактеристике производа
4. Типичне примене
5. Детаљи о производу
6. Упутство за безбедно руковање
7. Информације о наручивању
8. Лист са подацима и тест лист
9. Услови понуде и плаћања
10. Време испоруке
11. Напомене о раду и одржавање
12. Осигурање квалитета и постпродајна услуга
Бок Оптроницс-ов 1310нм 80мВ СЛД извор светлости велике снаге користи напредне полупроводничке ласерске чипове и наменска интегрисана кола за испоруку велике снаге, изузетне стабилности и ниске потрошње енергије. Овај извор светлости обезбеђује излазну снагу од најмање 80 мВ (са типичном вредношћу од 100 мВ), упарен преко једномодног или оптичког влакна које одржава поларизацију. Опремљен је интерфејсом са екраном осетљивим на додир који омогућава подешавање струје и излазне снаге извора светлости.
|
Параметерс |
Јединица |
Валуе |
Напомена |
|
Радна таласна дужина |
нм |
1310 |
±20 |
|
Излазна снага |
мВ |
Мин. 80, тип. 100 |
Прилагодљиво |
|
Оптички изолатор |
дБ |
Витх |
|
|
Краткорочна стабилност |
дБ |
≤±0,02/15 мин |
|
|
Дугорочна стабилност |
дБ |
≤±0,05/8 сати |
|
|
Фибер конектор |
- |
ФЦ/АПЦ |
|
|
Тип влакана |
- |
СМФ-28е / ПМ влакно |
|
|
Димензије |
мм |
195(Ш)×220(Д)×120(В) |
Бенцхтоп |
|
125(Ш)×150(Д)×20(В) |
Модул |
||
|
Улазна снага |
V |
АЦ 110~240В |
Бенцхтоп |
|
ДЦ 5В/4А |
Модул |
||
|
Комуникациони интерфејс |
- |
ДБ9 женски (РС232) |
|
|
Радна температура |
℃ |
-5 ~ +55 |
|
|
Температура складиштења |
℃ |
-40 ~ +85 |
|
● Велика снага: мин.80мВ, тип.100мВ.
● Снага и спектрална стабилност;
● ЛЦД екран осетљив на додир, једноставан за руковање;
● СМФ-28е/ ПМ влакно.
● Фибероптицсенсинг;
● Испитивање губитка пасивне компоненте;
● Дубоко медицинско/биолошко снимање.

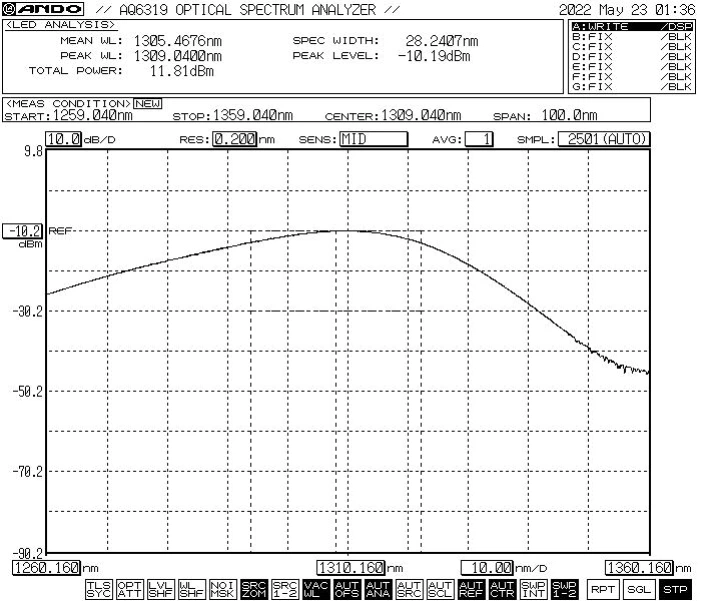

● Типичан спектар

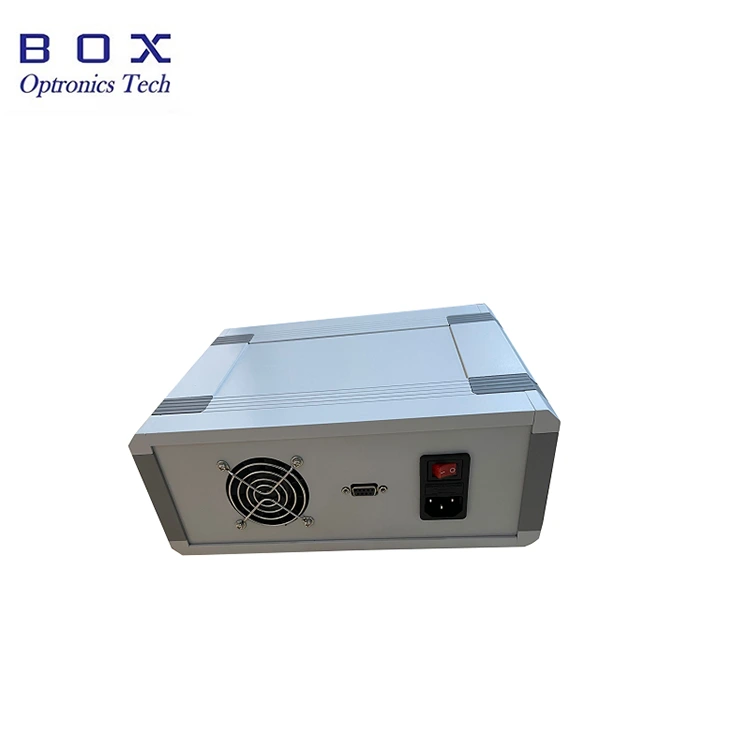

● Поглед отпозади: са хлађењем вентилатором, комуникационим интерфејсом, прекидачем за напајање, прикључком за напајање.

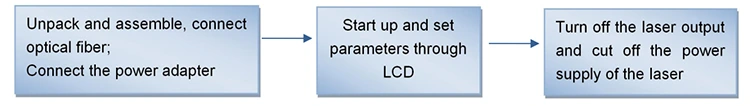

Корак1. Отварање и склапање:
Пре монтаже проверите да ли је прибор комплетан.
Корак2. Повежите напајање:
Уметните кабл за напајање у утичницу кабла за напајање на задњој плочи шасије и повежите напајање.
Корак3. Повезивање излазног влакна: Отворите поклопац за прашину на конектору влакна или прирубници, проверите крајњу страну влакна и повежите влакно или спојите влакно са уређајем или мерачем снаге који ће се тестирати након што потврдите да нема загађења и оштећења.
Сетп4. Укључите извор светлости:

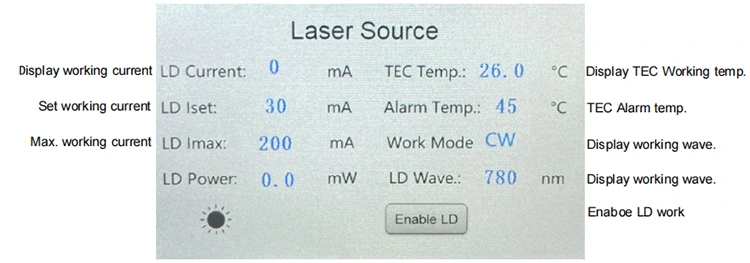

Укључите прекидач за напајање на задњој страни. Напомена: у овом тренутку, радна струја и вредност снаге су параметри подешени током последњег искључивања. Ако треба да их прилагодите, можете да их додирнете и измените преко ЛЦД екрана. Након што подесите одговарајућу радну струју, активирајте ласерски излаз помоћу прекидача „Омогући ЛД“.
Корак 5. Искључивање
Након употребе, искључите предњу плочу „омогући ЛД“ да бисте искључили ласерски излаз и искључите прекидач за напајање, извуците кабл за напајање.
|
Име |
Таласна дужина |
Излазна снага |
Тип влакана |
Цоннецтор |
Димензија |
|
БСЛД |
-КСКСКС |
-КСКС |
КСКС |
-КСКС |
-Кс |
|
СЛД извор светлости |
1310:1310нм |
80: 80мВ 1Х:100мВ |
СМ:СМ влакна ПМ:ПМ влакна |
ФА:ФЦ/АПЦ СА:СЦ/АПЦ Остало |
М: Модул Б: Столна плоча |
нпр. БСЛД-1310-1ХСМ-ФА-Б
(Информације о поруџбини: 1310нм 100мВ СЛД извор светлости велике снаге, са СМ влакном, ФЦ/АПЦ конектор, Бенцхтоп пакет).
● Услови понуде
(1) ЕКСВ:
Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.
(2) ДАП:
Ако немате налог, молимо вас да унапред платите трошкове испоруке за производе.
(3)Остало
● Услови плаћања
Доступни су ПаиПал и Т/Т.
За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручени.)
Међународна логистика може трајати 3-5 радних дана.
● Приликом покретања, прво потврдите да су прекидач за напајање и тастер искључени, а затим повежите напајање. Приликом искључивања, прво потврдите прекидач за искључење ЛД-а, затим искључите прекидач, а затим искључите напајање. Не прекидајте напајање директно када опрема ради.
● Пре повезивања конектора за оптичка влакна, обришите га папиром за огледало без прашине и обавезно сарађујте са детектором крајњег дела оптичког влакна да бисте га посматрали. Након што потврдите чишћење, повежите га кроз прирубницу; крајња страна конектора за оптичко влакно може бити изгорена када је ласер повезан. Приликом повезивања прирубнице, мора се осигурати да нема рада са светлом. Када није у употреби, покријте поклопац за прашину конектора оптичког влакна.
● Да бисте избегли сагоревање крајње површине конектора за оптичко влакно прашином, немојте често укопчавати и искључивати конектор за оптичка влакна на предњој плочи.
● Обратите пажњу на отпорност на влагу и ставите га на суво место.
● Гарантни период:
Бесплатна поправка или замена за кварове који нису изазвани људима у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.
● Изузеци из бесплатне гаранције:
Током бесплатног гарантног периода биће обезбеђене бесплатне услуге поправке или замене за кварове узроковане проблемима са квалитетом производа. Међутим, Бок Оптроницс задржава право да одбије услуге бесплатне поправке у следећим случајевима у гарантном року:
(1) Производ је оштећен или оштећен због природних фактора или утицаја околине (електрични удар, прашина);
(2) Производ је оштећен због нестандардног рада корисника;
(3) Производ има очигледна оштећења изазвана људском руком;
(4) производ је растављен, модификован или поправљен без овлашћења компаније;
(5) Налепница са гаранцијом на кућишту извора светлости је измењена или непотпуна;
(6) Производ је оштећен или изгубљен током транспорта.
