1064нм 20кХз ултра-уски ласер са влакнима

Садржај

1. Увод у 1064нм 20кХз ултра-уски ласер са влакнима

2. Технички Спецификације

3. Карактеристике производа

4. Типичне примене

5. Детаљи о производу

6. Упутство за безбедно руковање

7. Информације о наручивању

8. Лист са подацима и тест лист

9. Услови понуде и плаћање

10. Време испоруке

11. Оперативне напомене и Одржавање

12. Осигурање квалитета и Сервис након продаје

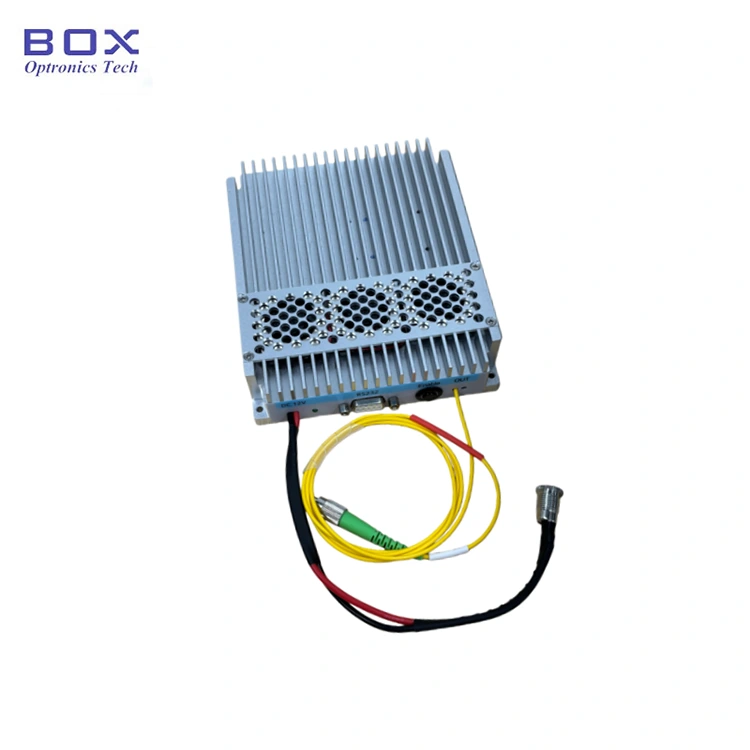

Увод у производ

Ово је влакно ултра-уске ширине линије од 1064нм од 20кХз Ласер који користи оптичку структуру ДФБ ласерске шупљине, даје а једноструки лонгитудинални мод уске ширине континуираног таласног ласера у 1064нм опсег таласне дужине. Излазна снага 50/100/200/500/1000мВ је опциона. То подржава столне и модуларне конфигурације са РС232 комуникацијом интерфејс и софтвер за праћење за системску интеграцију. Погодно за ЛиДАР, хидроакустику и дистрибуцију оптичких влакана.

Производ Спецификације

Карактеристике производа

● Спецтрал ширина линије ≤20КХз;

● Алл-фибер ДФБ резонантна шупљина;

● Таласна дужина стабилан без прескакања режима.

Апликације производа

● ЛиДАР;

● Ацоустиц сензори, хидрофони;

● Влакна Оптиц Дистрибутед Сенсинг.

Производ Детаљи

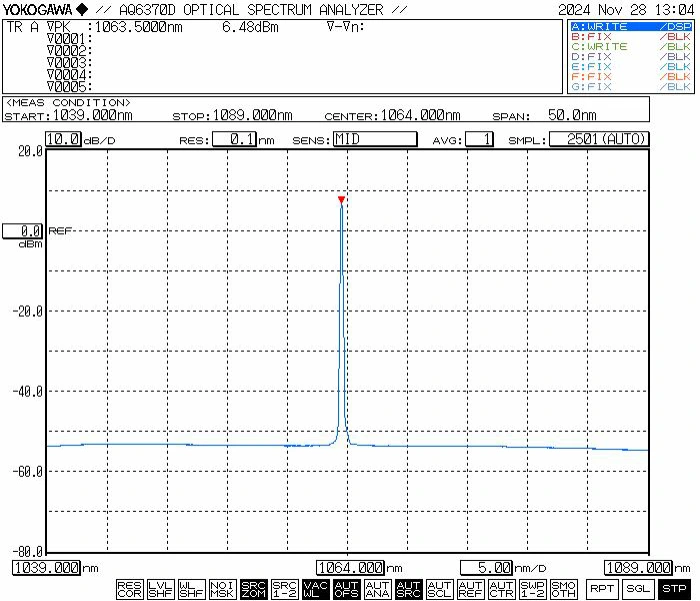

● Типичан спектар: 1064нм

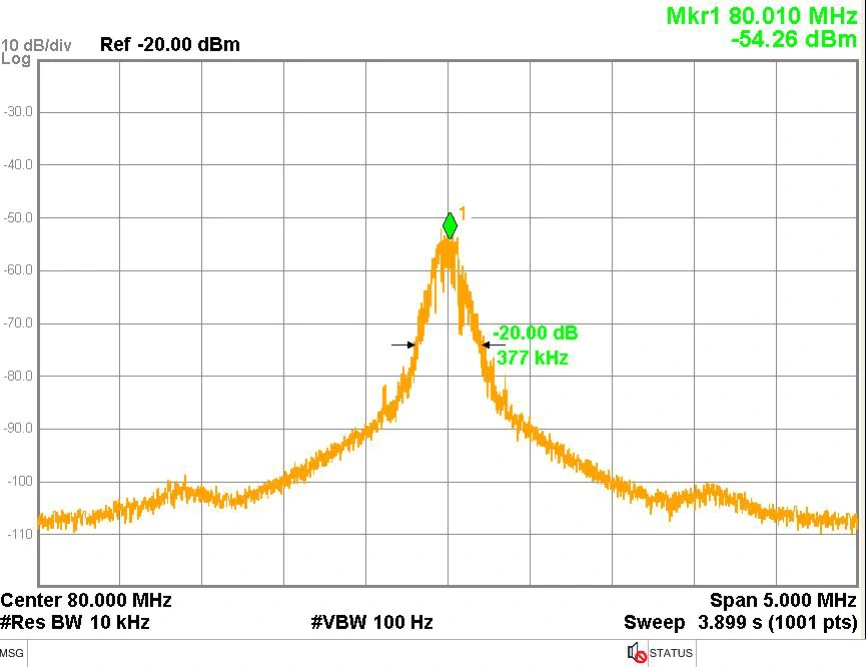

● Типична ширина линије: 3дБ спектрална ширина линије≤20 КХз (једнака ширина линије 20дБ / 20)

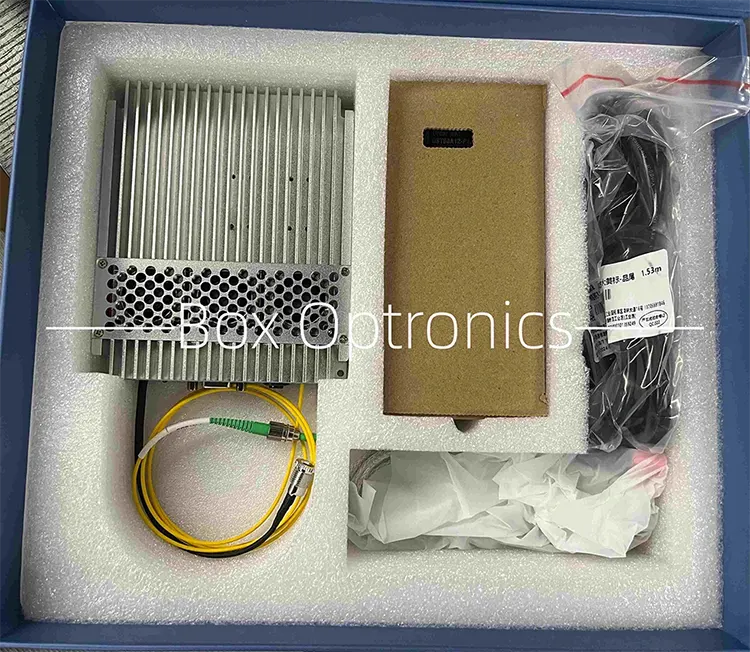

● Пример паковања

Операција Упутства

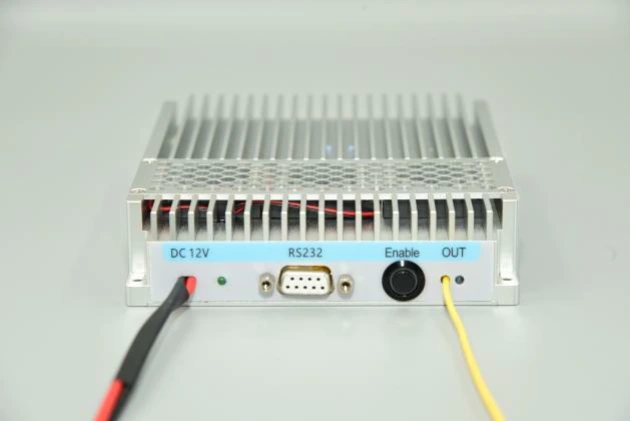

Корак 1. Изглед: Модул укључује а конектор за напајање, индикатор напајања, РС232 комуникациони интерфејс, излаз прекидач за активирање и ласерски излазни порт за влакна.

Корак 2. Напајање: Порт за напајање користи стандардни ДЦ5.5×2.1мм интерфејс. Користите само оригинални одговарајући адаптер за напајање (ДЦ5В или ДЦ12В). Неодговарајући адаптери за напајање могу оштетити извор светлости. Конектор за напајање у облику слова У кабл за повезивање на прекидач за напајање доступан је на захтев на адреси време куповине.

Корак 3. Повезивање оптичког влакна Краткоспојник: Уклоните поклопац за прашину са конектора за влакна, проверите да ли има крајњу страну контаминације или оштећења и обезбедите чистоћу пре повезивања са другим уређаји са влакнима или опрема за испитивање. За моделе велике снаге, фузионо спајање је препоручено.

Сетп4.Повезивање модула са хостом Рачунар: Користите приложени УСБ-РС232 кабл за серијски пренос података за повезивање модула компјутер. Инсталирајте наменски серијски драјвер (обезбеђен од произвођач) да омогући комуникацију. Без драјвера, софтвер хоста не може да се повеже са модулом.

Корак 5. Софтвер: Тхе хост софтвер омогућава подешавање излазне снаге и контролу ласерског излаза преко дугме "СофтАцтиве" (погледајте дијаграм интерфејса испод). Софтвер приказује подешену струју пумпе, излазну снагу и статус праћења температуре.

Корак 6. Специфичне софтверске операције: Као што је приказано на дијаграму, након покретања хоста рачунарског софтвера, прво изаберите тачан број серијског порта у Листа серијских портова „ПортЛист“ и кликните на „ОпенПорт“ дугме за отварање серијског порта. „Повер“ и „ЛДТемп“ прозори ће тада приказати тренутну излазну снагу модула и температуру пумпе. Унесите тренутну вредност погона пумпе у поље "Цуррент" и кликните дугме "СЕТ". Подешавања ступају на снагу и извор светлости даје оптичку снагу само када оба физичка дугмета укључе светло изворни модул и дугме "СофтАцтиве" у софтверу су окренути на. Број верзије софтвера главног рачунара мора да одговара софтверу верзија наведена у извештају о испитивању производа; верзија софтвера се може пронаћи у извештају о испитивању сваког производа.

Корак 7. Меморија параметара: Подешавања и статус конфигурисани преко софтвера су аутоматски се чува у модулу интерна меморија. Није потребна веза са главним рачунаром ако параметри нису потребна модификација.

Наручивање информације

нпр.: НЛФЛ-1064-50-Т-СМ-М

(Информације о поруџбини: 1064нм 20кХз ултра-уски оптички ласер, Излазна снага 50мВ, подесива снага, СМ влакно, пакет модула).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и Тестсхеет

Датасхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

(3)Остало

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно 10-15 радних дана. (Ако их има у на залихама, биће брже испоручен.)

Међународна логистика може трајати 3-5 радних дана.

Напомене о операцији и Одржавање

● Не препоручује се често уметање и искључивање излаза конектори за влакна како би се избегла контаминација прашином, што може довести до повећања губитак уметања или сагоревање крајње стране конектора за влакна.

● Очистите конекторе влакана крпом која не оставља длачице и прегледајте помоћу а детектор крајњег дела влакна пре повезивања. Увек повежите/искључите влакна без напајања да би се избегло сагоревање на крају. Конектори оптичких влакана морају бити покривена прашним капама.

● Ако излазно влакно треба да буде повезано са другим влакном, јесте препоручује се употреба фузионог споја.

● Приликом покретања, прво потврдите да су прекидач за напајање и кључ су искључени, а затим прикључите напајање. Приликом искључивања, прво искључите кључ, а затим искључите напајање након излаза индикаторска лампица се гаси. Немојте директно прекидати напајање када се извор светлости ради.

● Обратите пажњу на влагу, прашину и антикорозивни, и чувајте га на сувом месту.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
