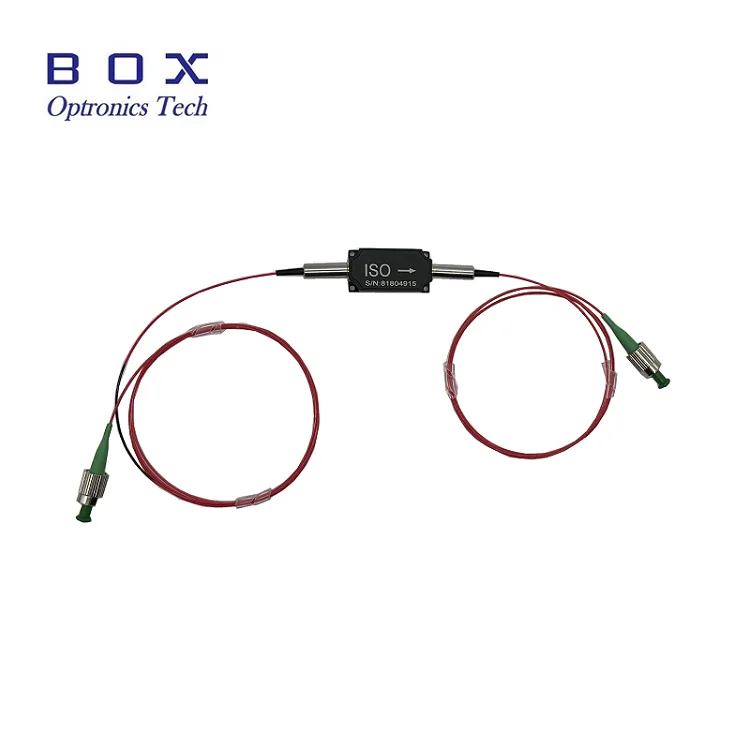

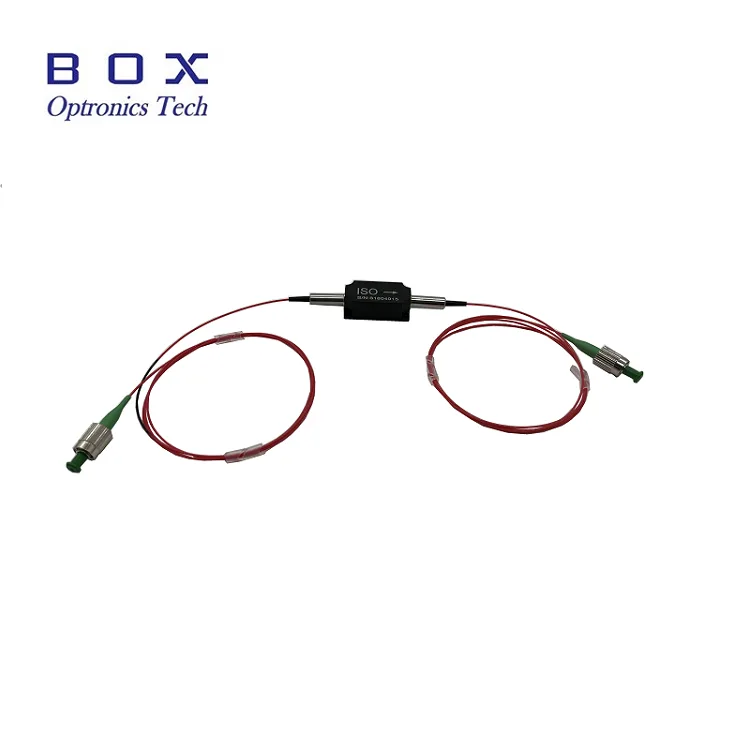

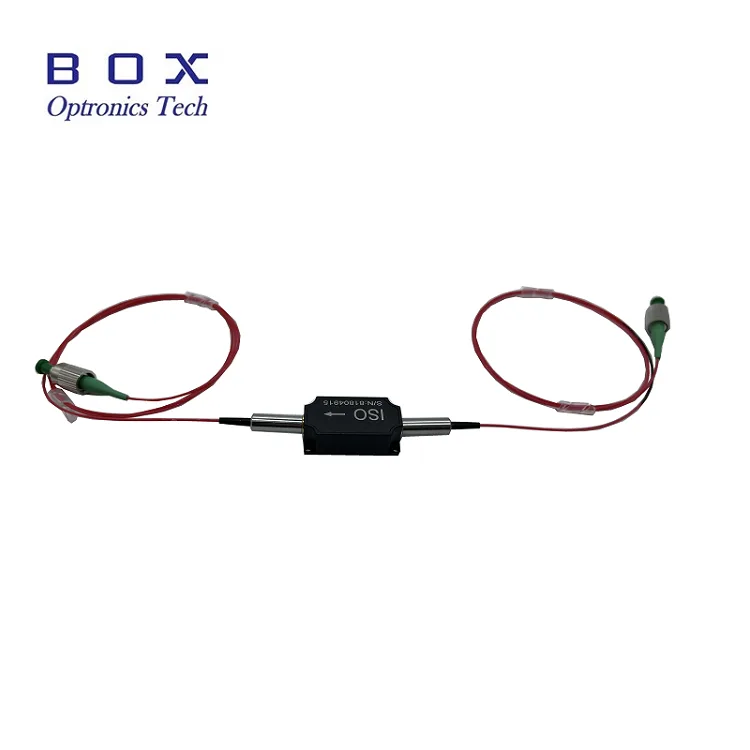

850нм оптички изолатор велике снаге

Бок Оптроницс обезбеђује оптички изолатор велике снаге 850 нм, пасивну оптичку компоненту дизајнирану да заштити оптичке системе од штетних повратних рефлексија. Овај изолатор високих перформанси карактерише изузетна изолација до 35дБ, ултра-ниски губитак уметања од 0,8дБ типично, и подржава управљање великом снагом до 500мВ/1В/5В/10В просечне снаге.

Смештен у компактном пакету 58×28×26 мм са фибер пигтаилима од 780 КС, овај изолатор пружа изузетну поузданост и стабилност за захтевне примене. Било да се ради о оптичким ласерима, ОЦТ системима, оптичким појачавачима или инструментацији за тестирање, Бок Оптроницс обезбеђује висококвалитетне изолаторе подржане ригорозном контролом квалитета и глобалном техничком подршком.

Кључне карактеристике

● Висока изолација: типична вршна изолација до 35 дБ

● Мали губици при уметању: типично 0,8 дБ, максимално 1,2 дБ

● Високи повратни губитак: 45 дБ

● Високи однос изумирања за верзије које одржавају поларизацију

● Управљање великом снагом: просечна снага 500мВ/1В/5В/10В

● Губитак зависан од ниске поларизације (ПДЛ): <0,15 дБ

● Компактан и робустан дизајн паковања

● СМ влакна/ПМ влакна/ или пигтаилс од других влакана

● Висока поузданост и дугорочна стабилност

● Широк опсег радне температуре: -40°Ц до +85°Ц

Типичне апликације

● Инструментација за оптичко тестирање и мерење

● Системи оптичке кохерентне томографије 840 нм/850 нм (ОЦТ).

● 850нм ласерски системи и извори семена

● Системи оптичког сензора (интерферометријско сенсирање)

● Лабораторије за истраживање и развој

● Биомедицинско снимање и дијагностика

Техничке спецификације

Оптичке спецификације (Т=25°Ц)

Механичке и еколошке спецификације

Детаљи о производу

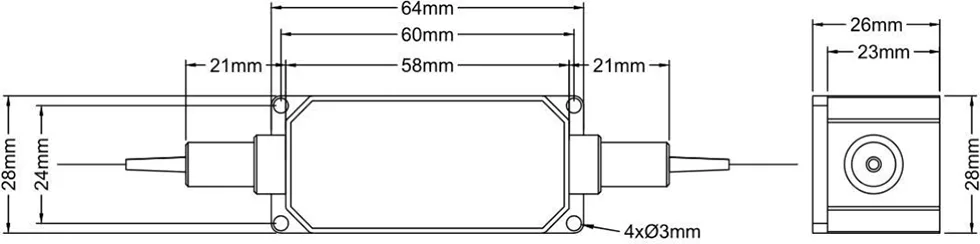

Димензије пакета

Изолатор је упакован у компактно, робусно пластично кућиште следећих димензија (јединица: мм):

Принцип рада

Оптички изолатор велике снаге 850нм са спрегнутим влакнима је пасивна оптичка компонента која обезбеђује нереципрочан пренос светлости, омогућавајући пролазак оптичких сигнала унапред док блокира рефлексије уназад у системима заснованим на влакнима.

Уређај је заснован на Фарадејевом ефекту ротације у комбинацији са поларизационом оптиком и доступан је у верзијама Сингле-Моде Фибер (СМФ) и Фибер-одржавање поларизације (ПМФ), што омогућава флексибилну интеграцију у различите оптичке системе.

● Правац напред: Светлост пролази са минималним губитком убацивања

● Обрнути правац: Позадинско рефлектовано светло је блокирано високом изолацијом

● Штити ласерске диоде и појачала од оштећења и буке изазваних повратном рефлексијом

● Побољшава стабилност система и смањује интензитет буке (РИН)

Зашто одабрати Бок Оптроницс?

● ✓ Строга контрола квалитета са 100% тестирањем пре испоруке

● ✓ Конкурентне цене уз стабилну могућност масовне испоруке

● ✓ Флексибилне опције прилагођавања за таласну дужину, снагу и влакна

● ✓ 7×24 сата техничке подршке и брз одговор

● ✓ Тестирање узорака је доступно за процену

● ✓ Глобална испорука уз ДХЛ, УПС, ФедЕк експресну испоруку

Информације о наручивању

Номенклатура модела

ХПИС/ХПМИС - КСКСКС -Кс - Кс - Кс - Кс - КСКС - КСКС

Пример:ХПИС -850 -0 -1 -1 -0 -00- ФА

Оптички изолатор велике снаге 850 нм, СМ влакно, лабава цев од 900 ум, дужина влакна 1 м, димензија: 58 к 28 к 26 мм, 500 мВ ручна снага, ФЦ/АПЦ конектор

Доступне опције прилагођавања

● Централна таласна дужина: 850 нм, 980 нм, 1030 нм, 1064 нм, 1310 нм, 1550 нм

● Оцена снаге: 0,5В, 1В, 2В, 5В, 10В, доступна је већа снага

● Тип влакна: 780ХП,СМФ-28, ПМ1550, друга специјална влакна

● Дужина влакна: 0,5 м, 1 м, 1,5 м, 2 м (прилагођене дужине)

● Пигтаил тип: лабава цев од 900 ум, лабава цев од 3,0 мм, голо влакно

● Величина пакета: стандардне или прилагођене димензије пакета

За прилагођене захтеве, контактирајте наш продајни тим:

Е-пошта: салес06@бокоптроницс.цом

Тел: +86-13322933691

Веб сајт: ввв.бокпхотоницс.цом

Лист са подацима и извештај о испитивању

Свака јединица се испоручује са свеобухватним извештајем о тестирању који документује измерене параметре перформанси. ПДФ датотека са подацима садржи детаљне спецификације.

● Индивидуални извештај о тестирању приложен уз сваку јединицу

Датасхеет

Услови понуде и плаћања

Куоте Термс

● ЕКСВ (Франко фабрика): Препоручује се ако имате ДХЛ/УПС/ФедЕк налог. Шаљемо користећи ваш налог; ми не наплаћујемо трошкове испоруке.

● ДАП (испоручено на место): Ако немате налог курира, можемо да организујемо испоруку са унапред плаћеном доставом.

● Други услови: контактирајте нас да бисмо разговарали.

Услови плаћања

● ПаиПал: Брзо и безбедно плаћање за узорке и мале поруџбине

● Т/Т (банковни трансфер): стандардни начин плаћања за нормалне производне поруџбине

● Алибаба Траде Ассуранце: Сигурна заштита поруџбина за онлајн трансакције уз гаранцију купца

● Флексибилни услови плаћања: по договору за дугорочне или стратешке партнере

Леад Тиме

● Стандардна производња: ~10 радних дана

● Прилагођене конфигурације: 15-20 радних дана

● Обим поруџбина: контактирајте за распоред производње

● Међународна испорука: ~3-5 радних дана (ДХЛ/УПС/ФедЕк екпресс)

● Убрзана услуга: доступна на захтев (можда се наплаћује додатна накнада)

Напомене о раду и руковање

ЕСД заштита

Док су оптички изолатори пасивни уређаји, и даље је потребно правилно руковање да би се одржале перформансе и поузданост.

● Рукујте чистим рукавицама без влакана да бисте избегли контаминацију

● Радите на чистој површини без прашине

● Избегавајте да директно додирујете крајње површине влакана

● Држите поклопце за прашину на конекторима када се не користе

Руковање влакнима

● Избегавајте претерано савијање влакана (минимални радијус савијања: 30 мм)

● Не повлачите нити увијајте влакнасте пигтаилове

● Очистите конекторе за влакна изопропил алкохолом пре повезивања

● Увек користите поклопце за прашину када се конектор не користи

● Пре употребе проверите да ли на крају влакна има оштећења

● Не прекорачите максималну оцену затезног оптерећења

Разматрања о управљању напајањем

● Уверите се да улазна снага не прелази номинални максимум

● Користите одговарајући надзор напајања да бисте избегли преоптерећење

● Омогућите правилно одвођење топлоте при високим нивоима снаге

● Поставите на хладњак за континуирани рад велике снаге

Инсталација и монтажа

● Безбедно монтирајте изолатор помоћу 4 монтажне рупе

● Обезбедите правилно поравнање да бисте умањили додатне губитке

● Оставите довољно простора за радијус савијања влакана

● Радите унутар наведеног температурног опсега ради поузданости

● Избегавајте механичко оптерећење влакана

Осигурање квалитета и постпродајна услуга

Гарантни период

Бок Оптроницс гарантује да овај производ нема грешака у материјалу и изради у периоду од 12 месеци од датума куповине. Током гарантног периода, поправићемо или заменити неисправне производе по сопственом нахођењу, бесплатно.

Изузеци из гаранције

Следећи услови нису покривени бесплатном гаранцијом:

● Оштећења изазвана природним факторима (муња, поплава итд.) или утицајима околине

● Кварови у раду због неправилног рада или злоупотребе од стране корисника

● Очигледно физичко оштећење изазвано људском грешком

● Покушаји неовлашћеног растављања, модификације или поправке

● Измењене или непотпуне гаранцијске налепнице на кућишту

● Оштећење или губитак током транспорта након отпреме

● Штета узрокована прекорачењем максималне снаге или радних услова

Подршка након продаје

● Брзо време одговора: у року од 24 сата радним данима

● Решавање проблема на даљину и подршка за апликације

● Услуга плаћеног одржавања доступна је након гарантног рока

● Прилагођене техничке консултантске услуге
