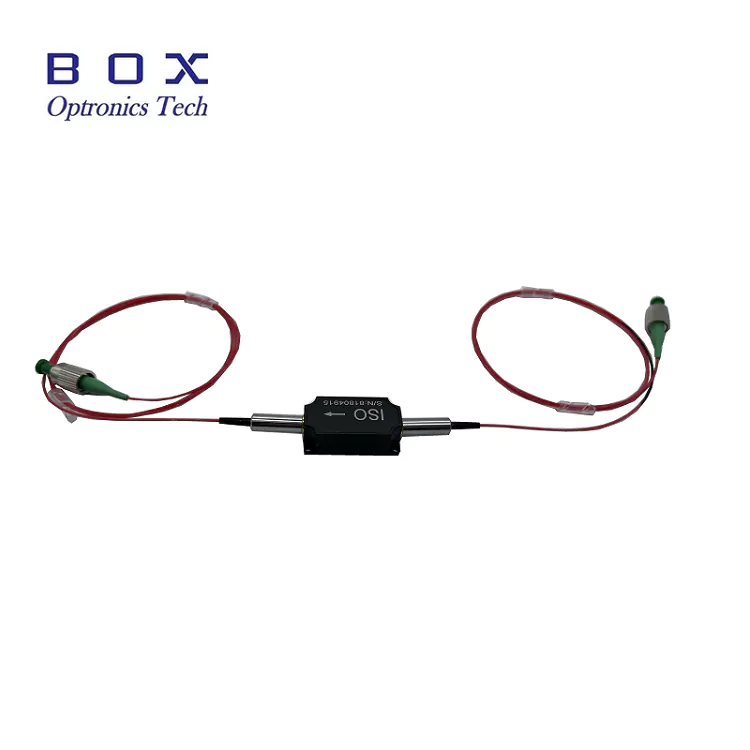

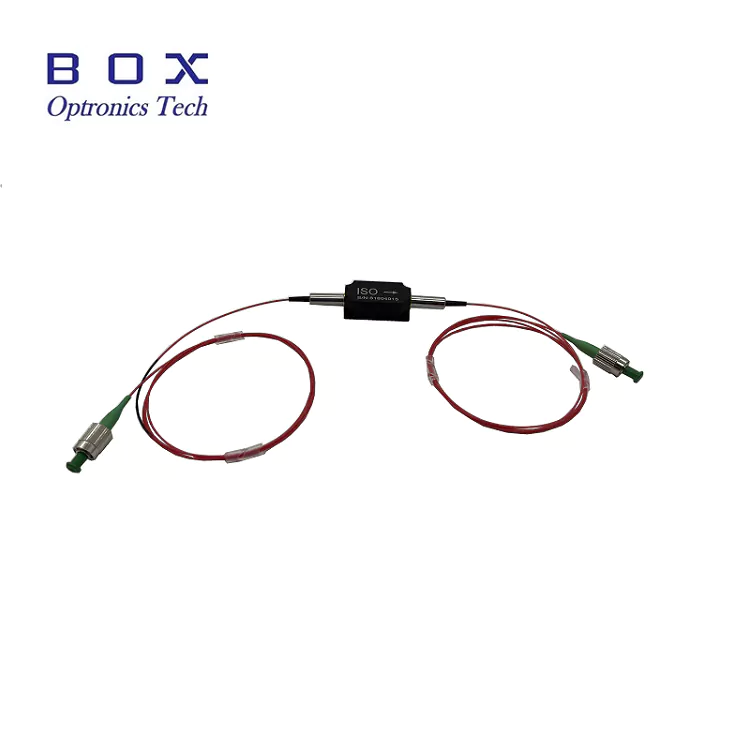

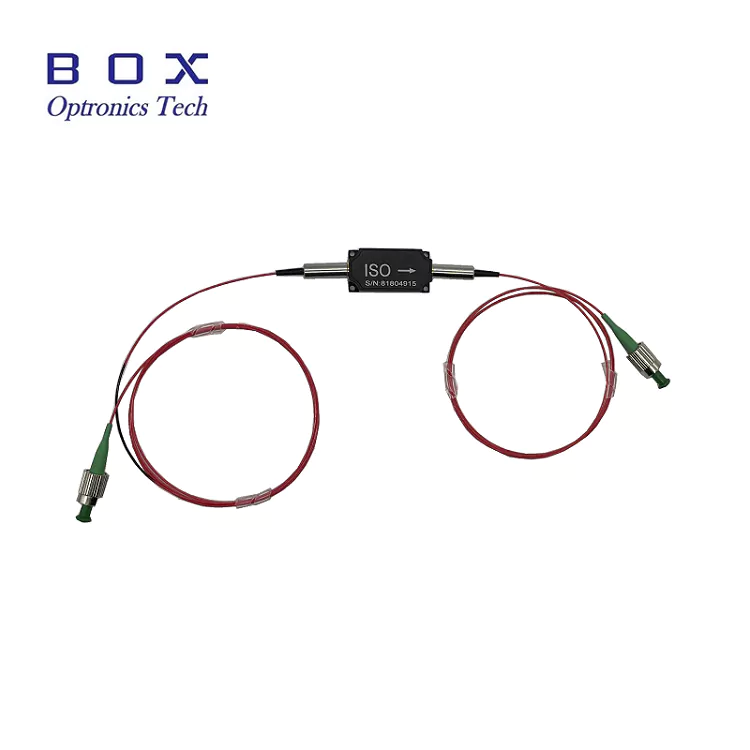

Циркулатор велике снаге 850нм

Бок Оптроницс испоручује 850нм Хигх Повер Цирцулатор, пасивну оптичку компоненту високих перформанси дизајнирану за прецизну контролу правца светлости у системима са оптичким влакнима. Овај циркулатор са 3 порта омогућава нереципрочан пренос, усмеравајући оптичке сигнале од порта до порта на секвенцијални начин, уз одржавање одличних оптичких перформанси.

Са типичним губитком уметања од само 1,0 дБ, високом изолацијом од 25 дБ типично, и високим повратним губитком од минимум 45 дБ, овај циркулатор је идеалан за апликације велике снаге од 850 нм. Подржава укупну просечну снагу до 500мВ/1В/5В/10В преко портова, што га чини погодним за захтевне системе ласерских влакана и појачала.

Смештена у компактном пакету од 58×28×26 мм са фибер пигтаилима од 780 КС, циркулатор велике снаге 850 нм нуди стабилност и поуздане дугорочне перформансе.

Кључне карактеристике

• Висока изолација: типична вршна изолација од 25 дБ, минимална 22 дБ

• Низак губитак уметања: типично 1,0 дБ, максимално 1,5 дБ

• Велики повратни губитак: минимум 45дБ (улаз/излаз)

• Низак губитак зависан од поларизације (ПДЛ): ≤0,15дБ

• Руковање великом снагом: до 500мВ, 1В, 5В, 10В

• Могућност високе вршне снаге: <10кВ за нс импулсни рад

• Висока супресија преслушавања: минимум 45дБ

• Компактан и робустан дизајн паковања: 58×28×26 мм

• 780-ХП фибер пигтаилс за апликације велике снаге

• Одлична поузданост и дугорочна стабилност

• Нереципрочни пренос светлости са 3 порта

• Широк опсег радне температуре: +10°Ц до +50°Ц

Типичне апликације

• Системи сензора оптичких влакана

• Оптичка инструментација и опрема за тестирање

• 850нм ласерски системи са влакнима

• Биомедицинско снимање и ОЦТ системи

• Лабораторије за истраживање и развој

• Ласерска заштита са дистрибуираном повратном спрегом (ДФБ).

Техничке спецификације

Оптичке спецификације (Т=25°Ц)

Механичке и еколошке спецификације

*Напомена: Горе наведене спецификације су за уређаје без конектора. За уређаје са конекторима, снага руковања је ограничена на 1В, губитак уметања је већи за 0,3дБ, повратни губитак је 5дБ мањи, а однос екстинкције је 2дБ мањи.

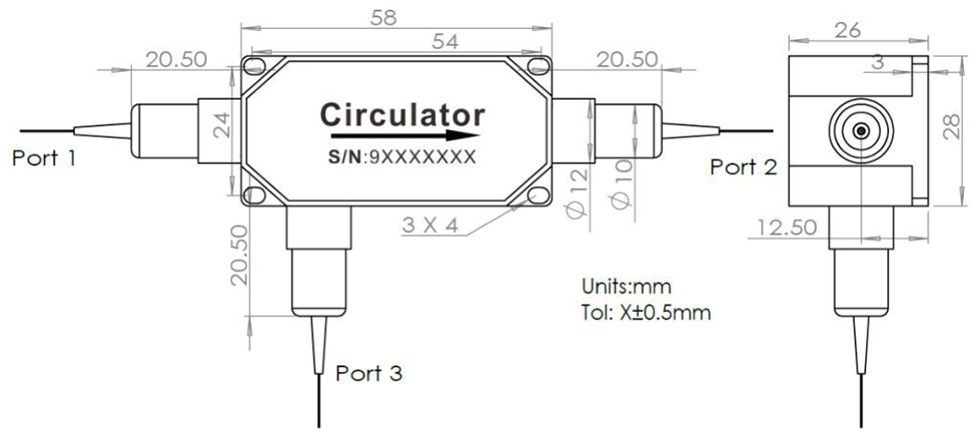

Димензије пакета

Циркулатор велике снаге 850нм је упакован у компактно, робусно кућиште следећих димензија (јединица: мм):

• Величина паковања: 58 × 28 × 26 мм

• 3-портна конфигурација са фибер пигтаилс

• 4 монтажне рупе за сигурну инсталацију

• Толеранција: ±0,5 мм

Порт Цонфигуратион

Овај оптички циркулатор са 3 порта омогућава једносмерно усмеравање оптичког сигнала у низу 1 → 2 → 3 → 1:

• Порт 1 → Порт 2: Ниски губитак уметања унапред

• Порт 2 → Порт 3: Рутирање повратно расејаних/одбијених сигнала

• Порт 3 → Порт 1: Пренос унапред којим се завршава циркулацијска петља, уз одржавање високе изолације у реверзним путањама

Уређај користи нереципрочан оптички дизајн како би осигурао усмерено ширење сигнала и ефикасну изолацију између несуседних портова, што га чини идеалним за сензоре влакана, ласерску заштиту и оптичке мерне системе.

Принцип рада

Оптички циркулатор велике снаге од 850 нм је пасивни нереципрочни уређај са више портова који усмерава оптичке сигнале у секвенцијалном правцу 1 → 2 → 3 → 1, омогућавајући управљање усмереним сигналом у системима са оптичким влакнима.

Уређај је заснован на Фарадејевом ефекту ротације у комбинацији са компонентама оптичког рутирања које зависе од поларизације.

Принцип рада:

• Фарадејев ротатор: уводи фиксну нереципрочну поларизацију (обично 45°), независно од правца ширења

• Оптика за усмеравање поларизације: директни оптички сигнали засновани на стању поларизације

• Нереципрочан пренос: обезбеђује усмерено рутирање сигнала са високом изолацијом између путања реверзне пропагације

Кључне функције:

• Одваја оптичке сигнале који се шире напред и назад

• Штити ласерске изворе од повратних рефлексија

•Омогућава двосмерни рад у оптичким сензорима и ласерским системима

• Подржава усмеравање сигнала у архитектури мерења и сензора

Зашто одабрати Бок Оптроницс?

• Строга контрола квалитета са 100% тестирањем пре испоруке

•Конкурентне цене са стабилном могућношћу испоруке на велико

• Флексибилне опције прилагођавања за таласну дужину, снагу, влакна и конекторе

• 7×24 сата техничке подршке и брз одговор

• Тестирање узорака доступно за евалуацију

• Глобална испорука уз ДХЛ, УПС и ФедЕк експресну испоруку

Информације о наручивању

Номенклатура модела

ХПЦИР - КСКСКС - Кс - Кс - Кс - Кс - КСКС - КСКС

Пример: ХПЦИР - 850 - 1 - 1 - 1 - 0 - 10 - ФА

Циркулатор велике снаге 850 нм, влакно од 780 КС, лабава цев од 900 μм, дужина влакна од 1 м, пакет 58 к 28 к 26 мм, снага руковања 10 В, ФЦ/АПЦ конектор

Доступне опције прилагођавања

• Централна таласна дужина: 830нм, 850нм, друге таласне дужине доступне на захтев

• Оцена снаге: 500мВ, 1В, 5В, 10В, већа снага доступна за прилагођене дизајне

•Тип влакна: 780-ХП, друга специјална влакна

• Дужина влакна: 0,5м, 0,8м, 1м, 1,5м, 2м (доступне прилагођене дужине)

• Тип пигтаил: 250 μм голо влакно, 900 μм лабава цев, 3,0 мм лабава цев

• Тип конектора: ФЦ/УПЦ, ФЦ/АПЦ, СЦ/АПЦ, ЛЦ/АПЦ или прилагођени конектори

• Величина паковања: Стандардне 58к28к26мм или прилагођене димензије паковања

• 4-портне конфигурације циркулационе пумпе доступне на захтев

За прилагођене захтеве, контактирајте наш продајни тим.

Лист са подацима и извештај о испитивању

Сваки циркулатор велике снаге 850нм се испоручује са свеобухватним извештајем о тестирању који документује измерене параметре перформанси. ПДФ датотека са подацима садржи детаљне спецификације и криве перформанси.

• Индивидуални извештај о испитивању укључен уз сваку јединицу

Датасхеет

Услови понуде и плаћања

Куоте Термс

•ЕКСВ (Франко фабрика): Препоручује се ако имате ДХЛ/УПС/ФедЕк налог. Шаљемо користећи ваш налог; ми не наплаћујемо трошкове доставе.

•ДАП (испоручено на место): Ако немате курирски налог, можемо да организујемо испоруку са унапред плаћеном робом.

•Други услови: Молимо контактирајте нас да разговарамо.

Услови плаћања

•ПаиПал: Брзо и безбедно плаћање за узорке и мале поруџбине

•Т/Т (банковни трансфер): Стандардни начин плаћања за нормалне производне налоге

•Алибаба Траде Ассуранце: Сигурна заштита наруџбине за онлајн трансакције уз гаранцију купца

• Флексибилни услови плаћања: по договору за дугорочне или стратешке партнере

Леад Тиме

•Стандардна производња: ~10-15 радних дана

• Прилагођене конфигурације: 15-20 радних дана

• Обим поруџбина: Молимо контактирајте за распоред производње

• Међународна испорука: ~3-5 радних дана (ДХЛ/УПС/ФедЕк експрес)

•Убрзана услуга: доступна на захтев

Напомене о раду и руковање

ЕСД заштита

Док су оптички циркулатори пасивни уређаји, потребно је правилно руковање да би се одржале перформансе и поузданост.

•Радите на чистој површини без прашине

• Избегавајте да директно додирујете крајње површине влакана

• Држите поклопце за заштиту од прашине на конекторима када се не користе

•Користите одговарајућу ЕСД заштиту током руковања и инсталације

Руковање влакнима

•Избегавајте прекомерно савијање влакана

• Не повлачите и не увијајте влакнасте пигтаилове

• Очистите конекторе влакана пре повезивања

•Увек користите поклопце за прашину када се конектор не користи

•Пре употребе проверите да ли на крају влакна има оштећења

Разматрања о управљању напајањем

• Уверите се да укупна улазна снага не прелази номинални максимум

•Користите одговарајући надзор снаге да бисте избегли преоптерећење

• Омогућите правилно одвођење топлоте при високим нивоима снаге

• Монтирајте на хладњак за континуирани рад велике снаге

•Напомена: Уређаји опремљени конектором имају смањену снагу за руковање (максимално 1В)

•Избегавајте изненадне скокове снаге који могу премашити вршну снагу

Инсталација и монтажа

• Чврсто монтирајте циркулатор користећи 4 монтажне рупе

• Осигурајте правилно поравнање како бисте минимизирали додатне губитке

• Омогућите довољно простора за радијус савијања влакана

• Ради поузданости у наведеном температурном опсегу (+10°Ц до +50°Ц)

• Избегавајте механичко оптерећење влакана

• Обезбедите исправну оријентацију порта за правилно усмеравање сигнала
