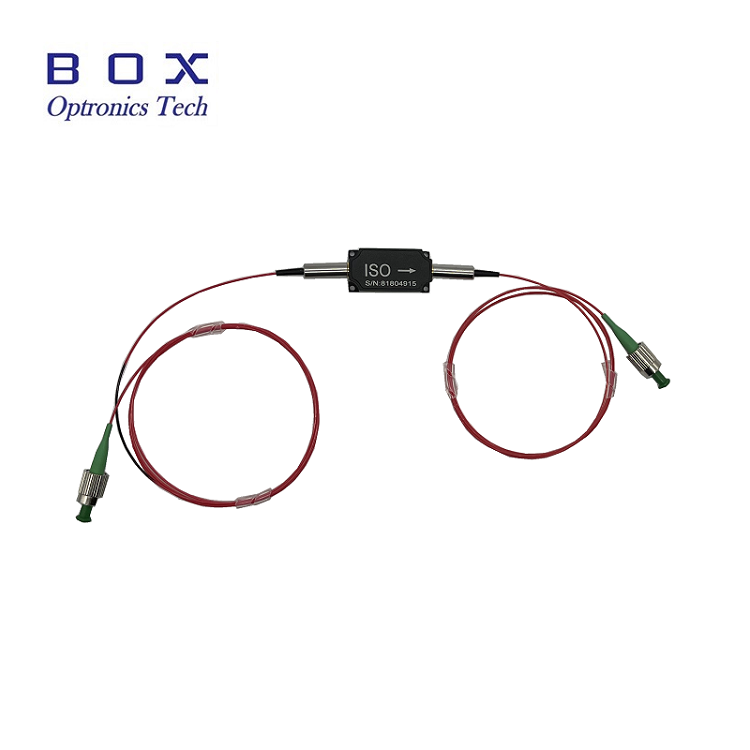

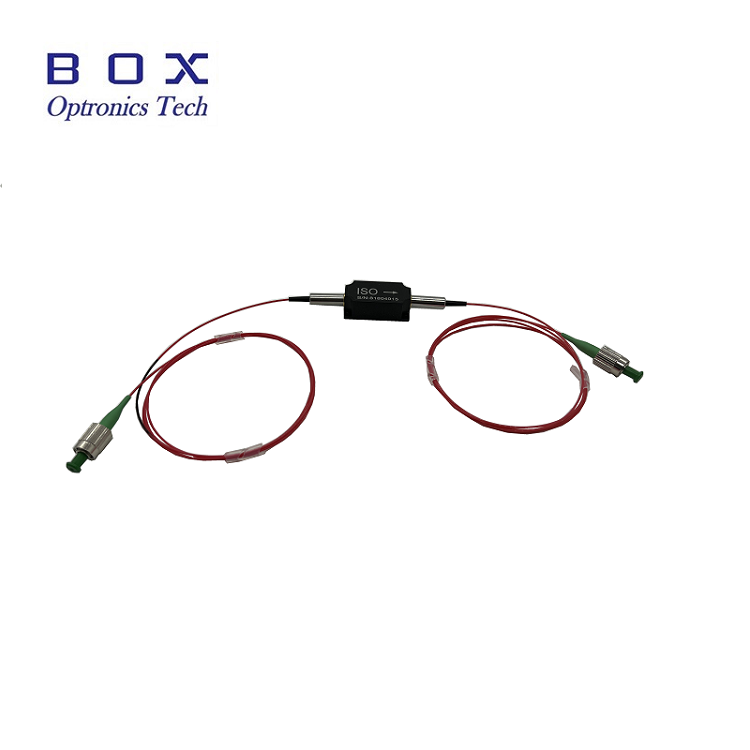

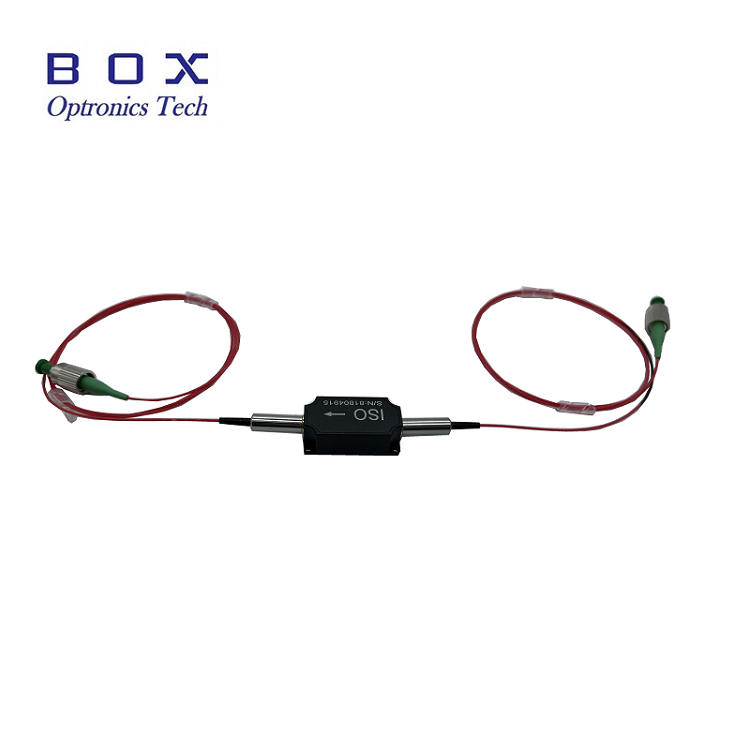

1064нм оптички изолатор велике снаге

Преглед производа-1064нм оптички изолатор велике снаге

Бок Оптроницс снабдева оптички изолатор велике снаге 1064нм, пасивну оптичку компоненту високих перформанси дизајнирану да заштити ласерске изворе, семенске ласере и оптичка појачала од штетних оптичких повратних информација изазваних рефлектованом и расејаном светлошћу. На основу Фарадејевог ефекта ротације, овај изолатор омогућава нереципрочан пренос светлости, дозвољавајући светлости да пролази у правцу напред са малим губицима док блокира светлост у обрнутом смеру са високом изолацијом.

Са типичним губитком уметања, високом изолацијом и високим односом екстинкције, овај изолатор од 1064 нм је оптимизован за ласерске и појачавачке системе велике снаге. Подржава просечну снагу до 10В и вршну снагу до 10кВ за нс пулсни рад, што га чини погодним за захтевне индустријске и научне примене.

Кључне карактеристике-1064нм оптички изолатор велике снаге

• Висока изолација: типична вршна изолација од 30 дБ, минимална 25 дБ

• Мали губитак уметања

• Велики повратни губитак

• Мали губитак зависан од поларизације (ПДЛ)

• Управљање великом снагом: просечна снага до 10 В

• Компактан и робустан дизајн паковања: 58×28×26 мм

• Доступно у ПМ (одржавање поларизације) и не-ПМ верзијама

• Више опција таласних дужина: 980нм, 1030нм, 1064нм

Типичне примене-1064нм оптички изолатор велике снаге

• Влакнасти ласерски системи и МОПА ласери са влакнима

• Влакнасти појачивачи

• Инструменти за оптичко тестирање и мерење

• Оптички сензорски системи

• Заштита од ласера ​​семена у ланцима појачала

• Ласерски системи велике снаге са влакнима

• Лабораторије за истраживање и развој

• Индустријски ласерски системи за обраду

Техничке спецификације-1064нм оптички изолатор велике снаге

Оптичке спецификације (Т=25°Ц)

Механичке и еколошке спецификације

Детаљи о производу-1064нм оптички изолатор велике снаге

Шта је оптички изолатор?

Оптички изолатор, такође познат као Фарадејев изолатор, је пасивни оптички уређај са два порта који омогућава преференцијални пренос у једном смеру док пружа високу изолацију у обрнутом смеру. То је суштинска компонента у ласерским и оптичким системима за заштиту ласерских извора и оптичких појачала од оптичких повратних информација изазваних рефлектованом и повратно расејаном светлошћу.

Оптички изолатори су засновани на Фарадејевом ефекту, који користи магнето-оптички материјал који ротира поларизацију светлости која пролази кроз њега када је изложена магнетном пољу. У комбинацији са поларизаторима, ова поларизациона ротација омогућава оптички пренос унапред и високу изолацију светлости која се шири уназад.

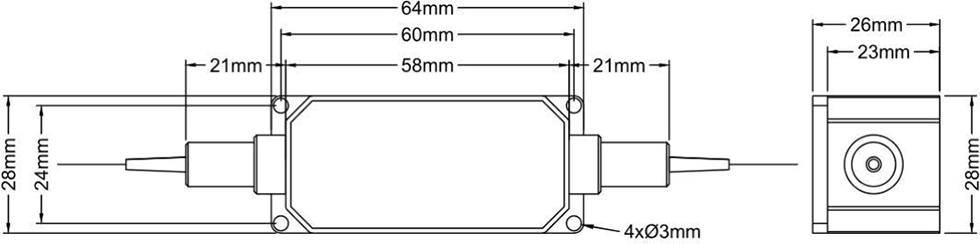

Димензије пакета

Оптички изолатор велике снаге 1064нм је упакован у компактно, робусно кућиште следећих димензија (јединица: мм):

• Величина паковања: 58 × 28 × 26 мм (Д×Ш×В)

• Конфигурација са 2 порта са фибер пигтаиловима

• 4 рупе за монтажу (Ø3мм) за безбедну инсталацију

• Дизајниран за високу поузданост и термичку стабилност

Зашто одабрати Бок Оптроницс?

• Стриктна контрола квалитета са 100% тестирањем пре испоруке

• Конкурентне цене са стабилном могућношћу масовне испоруке

• Флексибилне опције прилагођавања за таласну дужину, снагу, влакна и конекторе

• Доступно тестирање узорка за процену

• Глобална испорука уз ДХЛ, УПС и ФедЕк експресну испоруку

• Доступне су и ПМ и не-ПМ верзије

• Више опција за називну снагу: 500 мВ до 10 В

• Покривеност широке таласне дужине: 980нм, 1030нм, 1064нм

• Поуздано дугорочно снабдевање за производне количине

Информације о наручивању-1064нм оптички изолатор велике снаге

Номенклатура модела

ХПМИС - КСКСКСКС - Кс - Кс - Кс - Кс - Кс - КСКС

Пример: ХПМИС - 1064 - Ф - 1 - 1 - 1 - 0 - 10

1064нм ПМ изолатор велике снаге, спора осовина у раду, брза блокада осовине, ПМ Панда влакно, 900 μм лабава цев, 1м дужине влакна, 58к28к26мм пакет, 10В снага руковања

Пример: ХПИС - 1064 - Н - 0 - 1 - 1 - 0 - 05

1064нм изолатор велике снаге (не-ПМ), Хи1060 влакно, лабава цев од 900 μм, дужина влакна 1 м, пакет 58к28к26мм, 5В снага руковања

Доступне опције прилагођавања

• Централна таласна дужина: 980нм, 1030нм, 1064нм, друге таласне дужине су доступне на захтев

• Оцена снаге: 500мВ, 1В, 2В, 5В, 10В, већа снага је доступна за прилагођене дизајне

• Тип поларизације: ПМ (одржавање поларизације) или не-ПМ (стандардни појединачни режим)

• Конфигурација ПМ осе: споро ради, обе осе раде

• Тип влакна: ПМ Панда влакна, Хи1060, друга специјална влакна

• Дужина влакна: 0,5 м, 0,8 м, 1 м, 1,5 м, 2 м (доступне прилагођене дужине)

• Пигтаил тип: 250 μм голо влакно, 900 μм лабава цев, 3,0 мм лабава цев

• Величина паковања: Стандардне 58к28к26мм или прилагођене димензије пакета

• Верзије веће изолације доступне су за захтевне апликације

За прилагођене захтеве, контактирајте наш продајни тим са вашим спецификацијама.

Лист са подацима и извештај о тестирању-1064нм оптички изолатор велике снаге

Свака јединица се испоручује са свеобухватним извештајем о тестирању који документује измерене параметре перформанси. ПДФ датотека са подацима садржи детаљне спецификације.

• Индивидуални извештај о тестирању приложен уз сваку јединицу

Датасхеет

Услови понуде и плаћања

Куоте Термс

• ЕКСВ

• ДАП

• ФОБ

• Други услови: контактирајте нас да бисмо разговарали.

Услови плаћања

• ПаиПал: Брзо и безбедно плаћање за узорке и мале поруџбине

• Т/Т (банковни трансфер): стандардни начин плаћања за нормалне производне поруџбине

• Алибаба Траде Ассуранце: Сигурна заштита поруџбина за онлајн трансакције уз гаранцију купца

• Кредитна картица: ПаиПал  и Алибаба су доступни

• Флексибилни услови плаћања: по договору

Леад Тиме

• Стандардна производња: ~10-15 радних дана

• Прилагођене конфигурације: 15-20 радних дана

• Обим поруџбина: контактирајте за распоред производње

• Међународна испорука: ~3-5 радних дана (ДХЛ/УПС/ФедЕк екпресс)

• Убрзана услуга: доступна на захтев

Напомене о раду и руковање-1064нм оптички изолатор велике снаге

ЕСД заштита

Док су оптички изолатори пасивни уређаји, потребно је правилно руковање да би се одржале перформансе и поузданост.

• Радите на чистој површини без прашине

• Избегавајте да директно додирујете крајње површине влакана

• Држите поклопце за прашину на конекторима када се не користе

• Користите одговарајућу ЕСД заштиту током руковања и инсталације

• Пажљиво рукујте како бисте избегли оштећење влакана

Руковање влакнима

• Избегавајте претерано савијање влакана

• Не повлачите нити увијајте влакнасте пигтаилове

• Очистите конекторе за влакна пре повезивања помоћу одговарајућих алата за чишћење

• Увек користите поклопце за прашину када се конектор не користи

• Пре употребе проверите да ли на крају влакна има оштећења

• Не прекорачите максимално затезно оптерећење (5Н)

Разматрања о управљању напајањем

• Уверите се да улазна снага не прелази номинални максимум

• Користите одговарајући надзор напајања да бисте избегли преоптерећење

• Омогућите правилно одвођење топлоте при високим нивоима снаге

• Поставите на хладњак за континуирани рад велике снаге

Инсталација и монтажа

• Безбедно монтирајте изолатор помоћу 4 монтажне рупе

• Обезбедите правилно поравнање да бисте умањили додатне губитке

• Оставите довољно простора за радијус савијања влакана

• Радите у оквиру наведеног температурног опсега ради поузданости

• Избегавајте механичко оптерећење влакана

• Обезбедите исправну оријентацију порта за исправан смер сигнала

• Потврдите смер напред/назад пре инсталације

Осигурање квалитета

Бок Оптроницс је посвећен пружању висококвалитетних оптичких компоненти са поузданим перформансама. Сви наши оптички изолатори велике снаге пролазе ригорозно тестирање и контролу квалитета пре испоруке.

Гаранција

• 12-месечна ограничена гаранција од датума испоруке

• Гаранција покрива недостатке у материјалу и изради

• Бесплатна поправка или замена за неисправне јединице под гаранцијом

• Гаранција не покрива штету услед злоупотребе, погрешног руковања или неовлашћене измене
