1. Увођење модула извора ласера Фабри Перот ФП
2. Техничке спецификације
3. Карактеристике производа
4. Типичне примене
5. Детаљи о производу
6. Упутство за безбедно руковање
7. Информације о наручивању
8. Лист са подацима и тест лист
9. Услови понуде и плаћања
10. Време испоруке
11. Напомене о раду и одржавање
12. Осигурање квалитета и постпродајна услуга

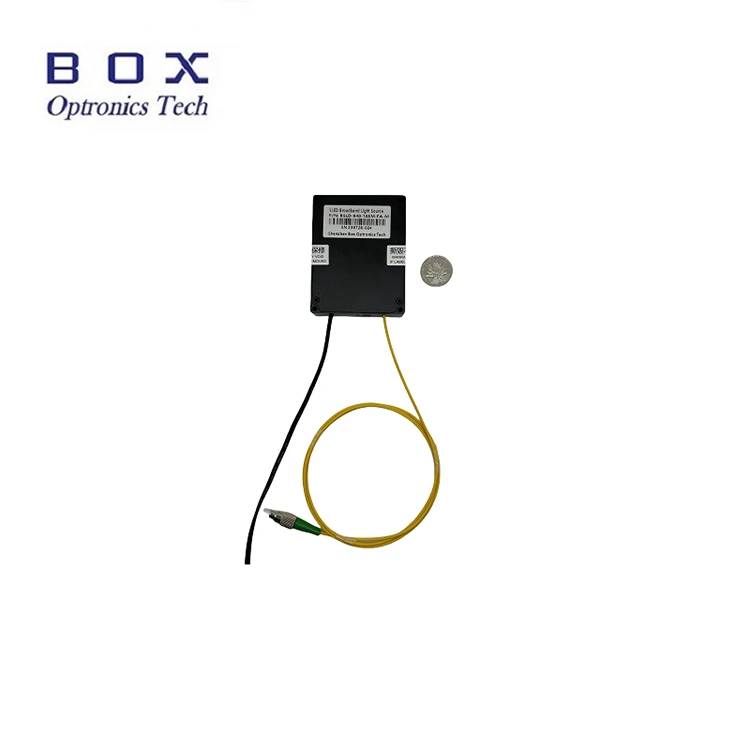

Фабри Перот ФП ласерски изворни модул усваја полупроводнички ласерски чип, професионално дизајнирано погонско коло и ТЕЦ контролу како би се осигурао сигуран рад ласера, стабилна излазна снага и спектар. 532нм, 785нм и 1064нм су опциони. Излазна снага је преко 50мВ. Команде рачунара и софтвер су обезбеђени за рад и интеграцију. Погодан као ласерски извор пумпе за биомедицинску и спектралну анализу.
|
Параметерс |
Јединица |
Вредности |
Напомене |
||
|
Радна таласна дужина |
нм |
532±5 |
785±5 |
1064±5 |
|
|
Излазна снага |
мВ |
>50 |
>50 |
>50 |
|
|
Тип влакана |
- |
460-ХП |
Хи780 |
Хи1060 |
|
|
Нестабилност напајања (краткорочно 15 минута) |
дБ |
≤±0,02 |
|
||
|
Нестабилност напајања (дуготрајно 8 сати) |
дБ |
≤±0,05 |
|
||
|
Цоннецтор |
- |
ФЦ/АПЦ |
|
||
|
Димензије |
мм |
70(Ш)×90(Д)×18(В) |
|
||
|
Напајање |
ВДЦ |
ДЦ 12В/2А |
КСХ2.54-3ПИН |
||
|
Активација електричног нивоа |
ВДЦ |
4.2~5.5В |
|
||
|
Комуникациони интерфејс |
- |
ДБ9 женски (РС485) |
КСХ1.25-3ПИН |
||
|
Контролни софтвер |
- |
БокЛасерЦтрИВ2 |
|
||
|
Софтвер за серијски порт |
- |
ПЛ23КСКС_Пролифиц_ДриверИнсталлер_в207 |
|
||
|
Радна температура |
℃ |
-5 ~ +55 |
|
||
|
Температура складиштења |
℃ |
-40 ~ +85 |
|
||
● 50мВ висока излазна снага;
● стабилна снага и спектар;
● Пакет компактних модула 70к90к18мм.
● Биомедицински;
● Спектрална анализа;
● Сензор оптичких влакана.

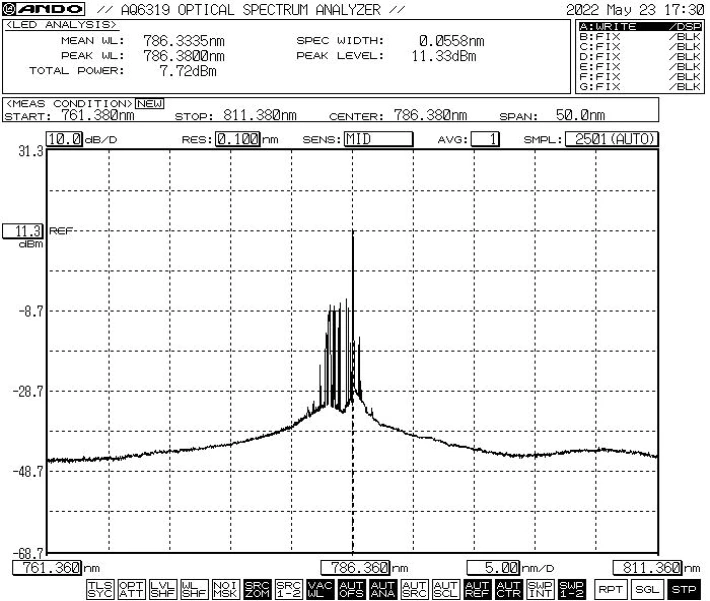

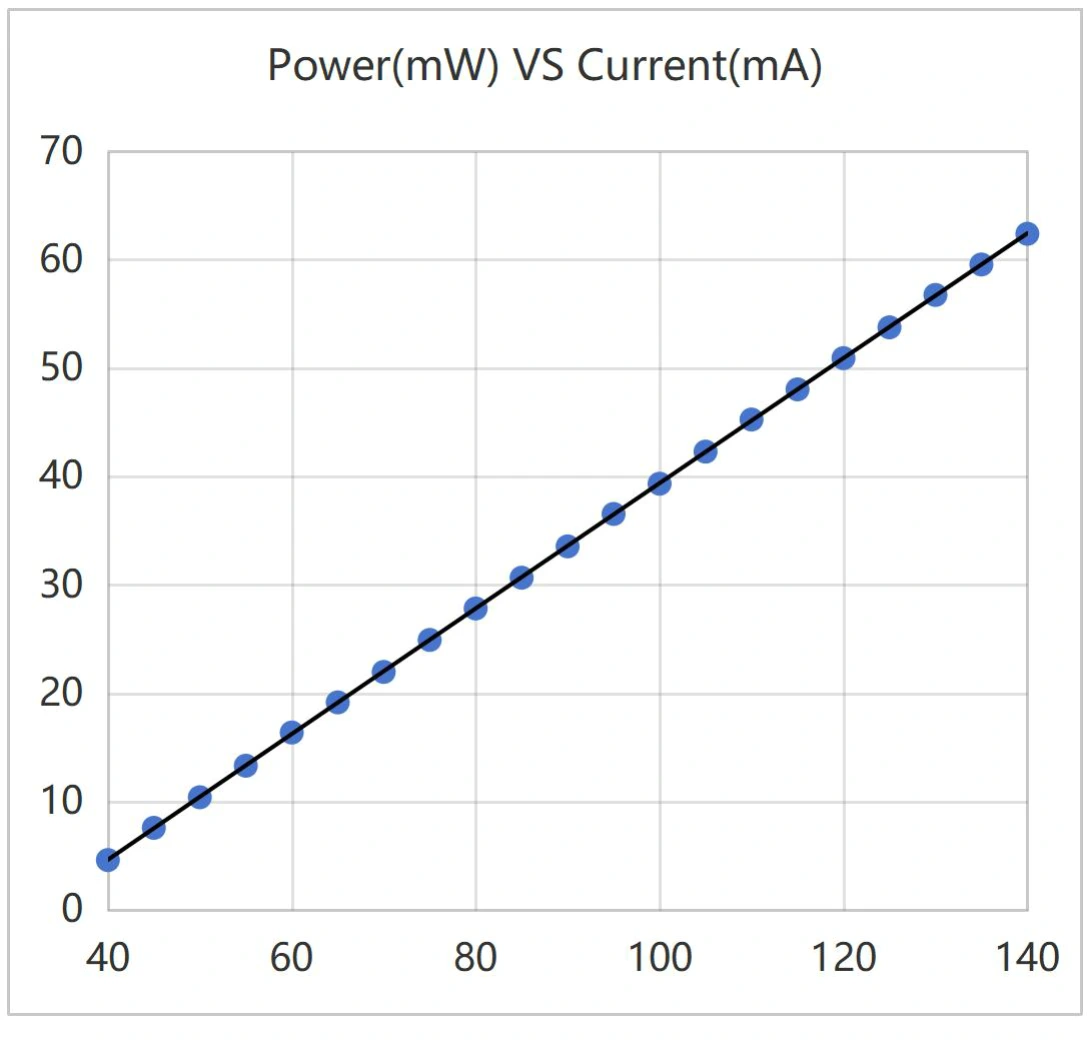

● Типична крива: 785нм 50мВ ФП ласерски извор
Корак1. Распакивање: Пре монтаже проверите да ли је сав прибор комплетан.
Корак2. Напајање: Повезано на ДЦ прекидачко напајање или регулисано напајање које испуњава њихове захтеве за напајање. Користите само оригинални одговарајући адаптер за напајање (ДЦ5В или ДЦ12В). Неодговарајући адаптери за напајање могу оштетити извор светлости. (Адаптер за струју се испоручује у складу са локалним стандардима напона.)
Корак3. Повезивање излазног влакна: Отворите поклопац за прашину на конектору влакна или прирубници, проверите крајњу страну влакна и повежите влакно или спојите влакно са уређајем или мерачем снаге који ће се тестирати након што потврдите да нема загађења и оштећења.
Сетп4. Повежите се са главним рачунаром: Користите УСБ-РС485 ДБ9 кабл за податке да повежете Фабри Перот ФП ласерски изворни модул и рачунар; рачунар мора прво да инсталира наменски драјвер за серијски порт да идентификује кабл за пренос података УСБ-РС485 серијског порта, у супротном софтвер главног рачунара и модул извора светлости не могу да се правилно повежу и комуницирају. Питајте Бок Оптроницс за драјвер.
Корак 5. Контролни софтвер: Бок Оптроницс обезбеђује серијску команду или ПЦ софтвер за контролу ЛД струје Фабри Перот ФП ласерског изворног модула. Изаберите тачан порт, подесите струју и температуру, а затим кликните на дугме за отварање. (Да бисте спречили оштећење, полако повећавајте струју погона при почетном раду. Немојте одмах примењивати пуну струју.)
Корак6. Након употребе, кликните на дугме за затварање, искључите напајање и искључите оптичку везу.
|
Име |
Таласна дужина |
Излазна снага |
Тип влакана |
Цоннецтор |
Димензија |
|
БФЛ |
-ФКСКСКС |
-КСКС |
КСКС |
-КСКС |
-Кс |
|
Ласерски извор |
532:532нм 785:785 нм 1064:1064нм |
50:50мВ |
СМ:СМ влакна ПМ:ПМ влакна |
ФА:ФЦ/АПЦ СА:СЦ/АПЦ Остало |
М: Модул Б: Столна плоча |
на пример: БФЛ-Ф1064-50СМ-ФА-М
(Информације о поруџбини: Модул извора ласера Фабри Перот ФП, 1064нм, излазна снага 50мВ, са СМ влакном, ФЦ/АПЦ конектор, пакет модула).
За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом
● Услови понуде
(1) ЕКСВ:
Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.
(2) ДАП:
Ако немате налог, молимо вас да унапред платите трошкове испоруке за производе.
(3)Остало
● Услови плаћања
Доступни су ПаиПал и Т/Т.
Израда: 10-15 радних дана. (Ако их има на лагеру, биће брже испоручени.)
Међународна логистика: 3-5 радних дана.
● Не препоручује се често уметање или уклањање конектора оптичких влакана, како би се спречила контаминација прашином — што може довести до повећаног губитка при уметању — или сагоревања крајњих површина конектора за влакна.
● Очистите конекторе влакана крпом која не оставља длачице и прегледајте детектором за крајње површине влакана пре повезивања. Увек повезујте/искључујте влакна без напајања да бисте избегли сагоревање на крају. Конектори оптичких влакана морају бити прекривени поклопцима за прашину.
● Ако излазно влакно треба да се повеже са другим влакном, препоручује се употреба фузионог спојника.
● Предузмите мере предострожности против влаге, прашине и корозије; чувати на сувом месту.
● Гарантни период:
Бесплатна поправка или замена за кварове који нису изазвани људима у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.
● Изузеци из бесплатне гаранције:
Током бесплатног гарантног периода биће обезбеђене бесплатне услуге поправке или замене за грешке узроковане проблемима са квалитетом производа. Међутим, Бок Оптроницс задржава право да одбије услуге бесплатне поправке у следећим случајевима у гарантном року:
(1) Оштећења изазвана природним факторима (нпр. муња, прашина) или утицајима околине.
(2) Кварови у раду због неправилног руковања од стране корисника.
(3) Очигледна физичка штета узрокована људском грешком.
(4) Неовлашћено растављање, модификација или поправка.
(5) Измењене или некомплетне налепнице гаранције на кућишту.
(6) Оштећење или губитак током транспорта.
