1. Увођење ФП коаксијалне пигтаил ласерске диоде
2. Техничке спецификације
3. Карактеристике производа
4. Пријаве

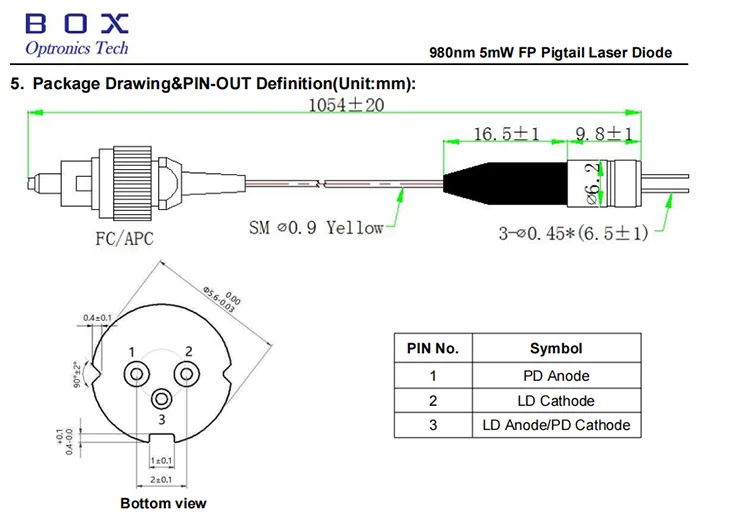

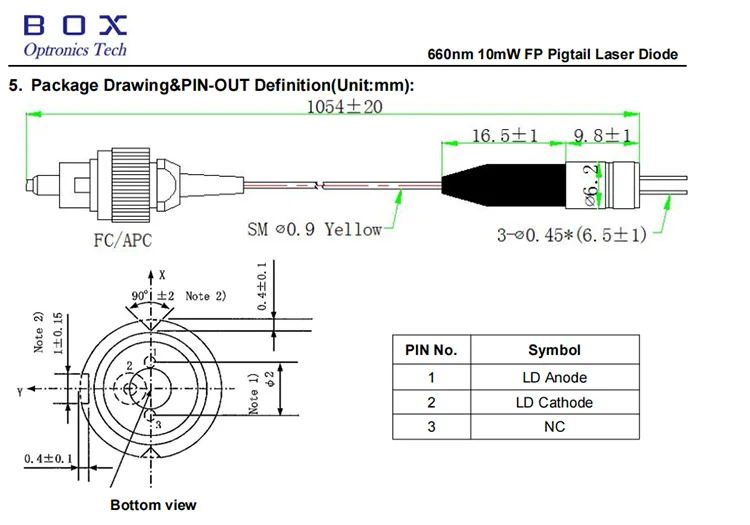

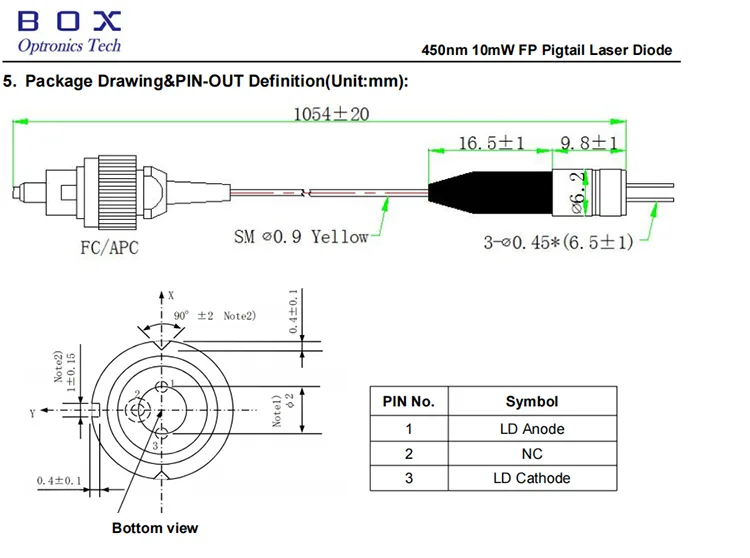

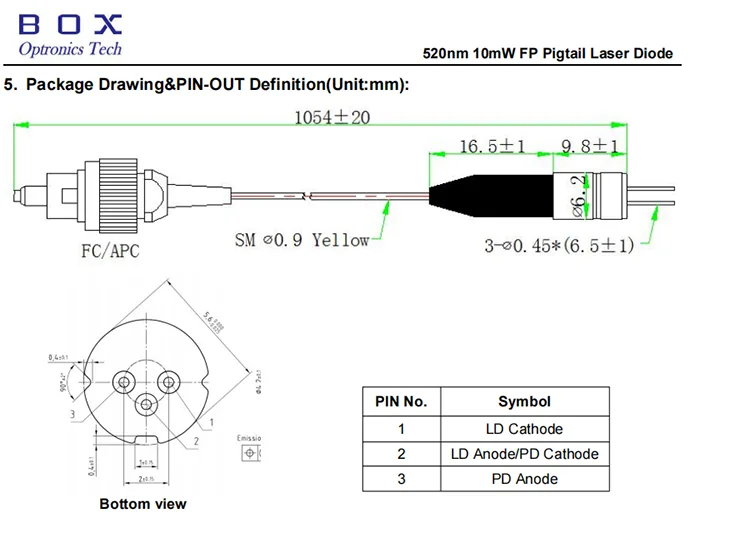

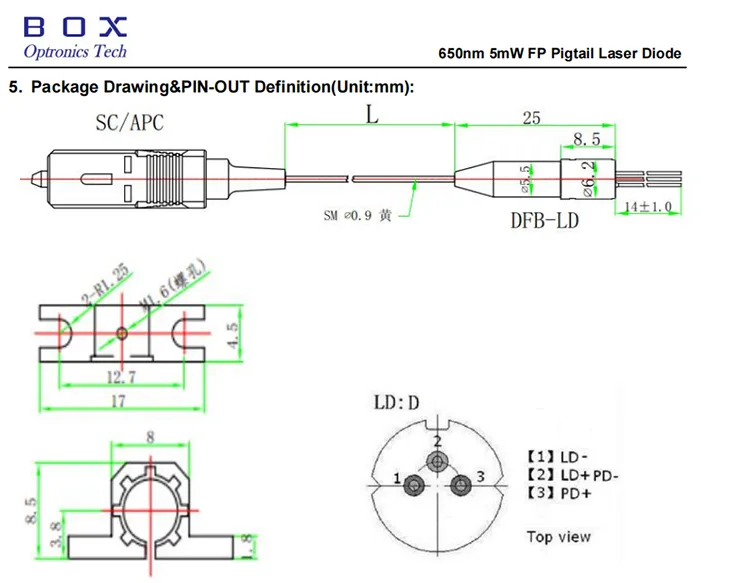

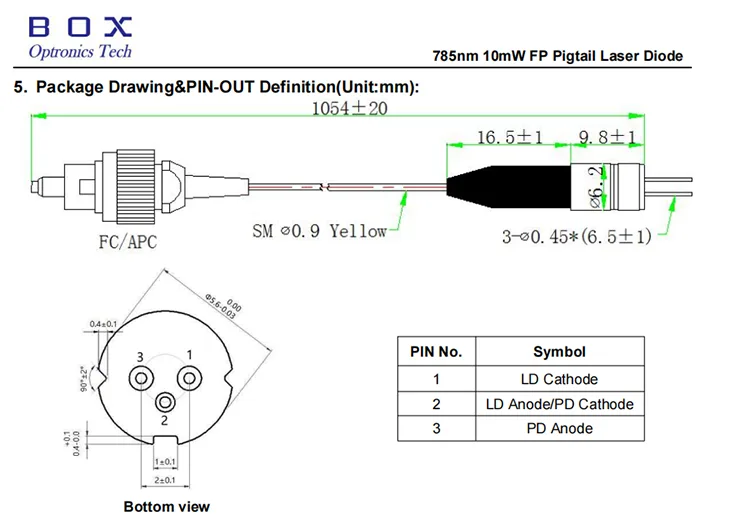

5. Дефиниција цртежа и ПИН-ОУТ пакета (јединица: мм)
6. Информације о наручивању
7. Датасхеет
8. Услови понуде и плаћања
9. Време испоруке
10. Осигурање квалитета и постпродајна услуга

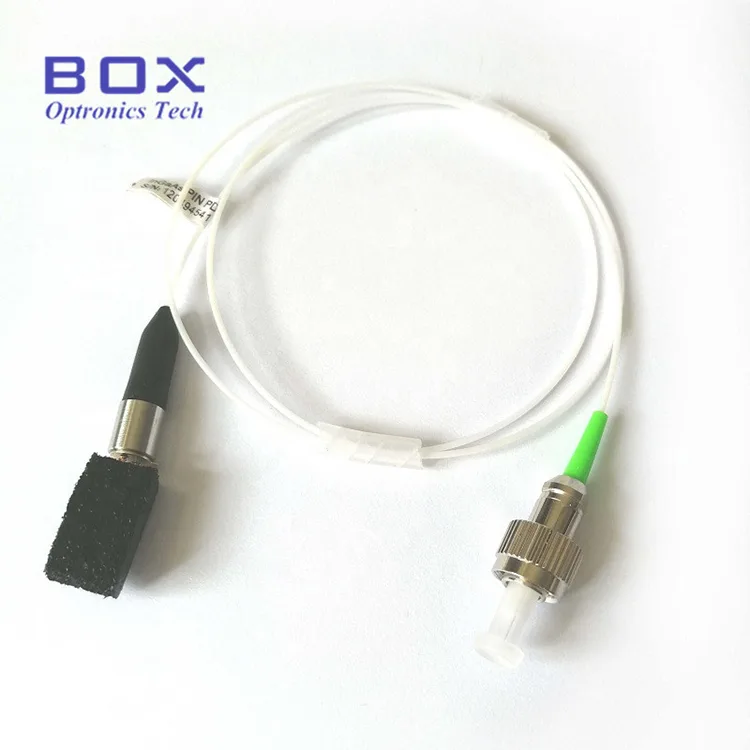

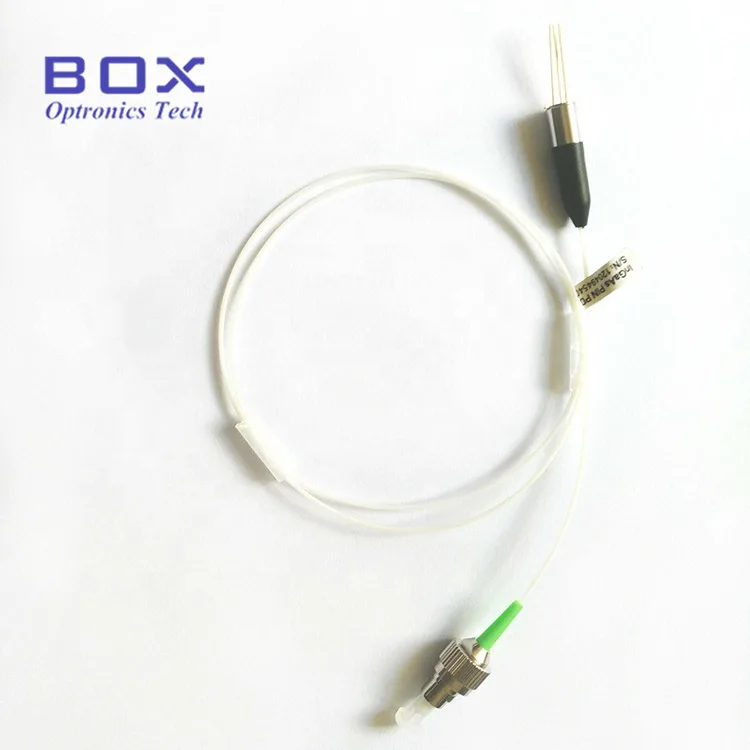

Ова ФП коаксијална пигтаил ласерска диода је једномодна Фабри-Перот ласерска диода, таласне дужине 450 нм, 520 нм, 650 нм, 660 нм, 785 нм, 850 нм и 980 нм су доступне, а излазна снага је 5 мВ или 10 мВ. Конектор је ФЦ/АПЦ или СЦ/АПЦ. Висока поузданост и дуг животни век. Телцордиа ГР-468 стандард за испитивање поузданости. Ове ласерске диоде ФП са више таласних дужина пружају флексибилна, поуздана решења високих перформанси за различите видљиве и блиске инфрацрвене апликације.
|
Параметар |
Симбол |
Тест Цондитион |
Мин |
Тип |
Макс |
Јединица |
|
Централна таласна дужина |
λЦ |
ПОП = ПФ |
440 |
450 |
460 |
нм |
|
Оптичка излазна снага |
ПФ |
ИФ = 65мА |
10 |
20 |
- |
мВ |
|
Праг струје |
ИТХ |
ЦВ |
- |
22 |
40 |
мА |
|
Радни напон |
ВФ |
ЦВ |
- |
5.1 |
6.0 |
V |
|
Радна струја |
ИФ |
ЦВ |
- |
70 |
90 |
мА |
|
Тип влакана |
- |
- |
460-ХП |
|||
|
Параметар |
Симбол |
Тест Цондитион |
Мин |
Тип |
Макс |
Јединица |
|
Централна таласна дужина |
λЦ |
ПОП = ПФ |
510 |
520 |
530 |
нм |
|
Оптичка излазна снага |
ПФ |
ИФ = 65мА |
5.0 |
- |
- |
мВ |
|
Праг струје |
ИТХ |
ЦВ |
- |
22 |
40 |
мА |
|
Радни напон |
ВФ |
ЦВ |
- |
5.8 |
6.5 |
V |
|
Радна струја |
ИФ |
ЦВ |
- |
60 |
80 |
мА |
|
Тип влакана |
- |
- |
460-ХП |
|||
|
Параметар |
Симбол |
Тест Цондитион |
Мин |
Тип |
Макс |
Јединица |
|
Централна таласна дужина |
λЦ |
ПОП = ПФ |
640 |
650 |
660 |
нм |
|
Оптичка излазна снага |
ПФ |
ИФ = 65мА |
- |
5 |
- |
мВ |
|
Праг струје |
ИТХ |
ЦВ |
- |
55 |
- |
мА |
|
Радни напон |
ВФ |
ЦВ |
- |
2.1 |
2.5 |
V |
|
Радна струја |
ИФ |
ЦВ |
- |
- |
105 |
мА |
|
Параметар |
Симбол |
Тест Цондитион |
Мин |
Тип |
Макс |
Јединица |
|
Централна таласна дужина |
λЦ |
ПОП = ПФ |
652 |
660 |
670 |
нм |
|
Оптичка излазна снага |
ПФ |
ИФ =70мА |
10 |
- |
- |
мВ |
|
Праг струје |
ИТХ |
ЦВ |
- |
40 |
90 |
мА |
|
Радни напон |
ВФ |
ЦВ |
- |
2.4 |
3.0 |
V |
|
Радна струја |
ИФ |
ЦВ |
- |
70 |
120 |
мА |
|
Тип влакана |
- |
- |
630ХП |
|||
|
Параметар |
Симбол |
Тест Цондитион |
Мин |
Тип |
Макс |
Јединица |
|
Централна таласна дужина |
λЦ |
ПОП = ПФ |
780 |
790 |
800 |
нм |
|
Оптичка излазна снага |
ПФ |
ИФ =70мА |
10 |
- |
-- |
мВ |
|
Праг струје |
ИТХ |
ЦВ |
- |
30 |
45 |
мА |
|
Радни напон |
ВФ |
ЦВ |
- |
1.9 |
2.2 |
V |
|
Радна струја |
ИФ |
ЦВ |
- |
70 |
120 |
мА |
|
Ефикасност нагиба |
СЕ |
ЦВ |
1 |
1.1 |
1.2 |
В/А |
|
Монитор ПД |
ИМ |
- |
- |
0.2 |
0.2 |
мА |
|
Тип влакана |
- |
- |
780ХП |
|||
|
Параметар |
Симбол |
Тест Цондитион |
Мин |
Тип |
Макс |
Јединица |
|
Централна таласна дужина |
λЦ |
ПОП = ПФ |
840 |
850 |
860 |
нм |
|
Оптичка излазна снага |
ПФ |
ИФ =60мА |
10 |
- |
- |
мВ |
|
Праг струје |
ИТХ |
ЦВ |
- |
16 |
20 |
мА |
|
Радни напон |
ВФ |
ЦВ |
- |
2.1 |
2.3 |
V |
|
Радна струја |
ИФ |
ЦВ |
- |
45 |
60 |
мА |
|
Ефикасност нагиба |
СЕ |
ЦВ |
- |
0.95 |
- |
В/А |
|
Монитор ПД |
ИМ |
- |
0.05 |
0.13 |
0.5 |
мА |
|
Тип влакана |
- |
- |
780ХП |
|||
|
Параметар |
Симбол |
Тест Цондитион |
Мин |
Тип |
Макс |
Јединица |
|
Централна таласна дужина |
λЦ |
ПОП = ПФ |
965 |
980 |
990 |
нм |
|
Оптичка излазна снага |
ПФ |
ИФ =60мА |
5 |
- |
- |
мВ |
|
Праг струје |
ИТХ |
ЦВ |
- |
12 |
20 |
мА |
|
Радни напон |
ВФ |
ЦВ |
- |
1.55 |
2.0 |
V |
|
Радна струја |
ИФ |
ЦВ |
- |
30 |
50 |
мА |
|
Ефикасност нагиба |
СЕ |
ЦВ |
0.64 |
0.8 |
- |
В/А |
|
Монитор ПД |
ИМ |
- |
0.08 |
0.3 |
0.5 |
мА |
|
Тип влакана |
- |
- |
Хи1060 |
|||
● Једнострука Фабри-Перот(ФП) ласерска диода;
● Опције таласне дужине: 450–980 нм;
● Коаксијални излаз спојен са влакнима, ЦВ рад;
● Висока поузданост, дуг животни век;
● Телцордиа ГР-468 стандард за тестирање поузданости.
● Индикација;
● Светлосна оловка;
● Штампачи;
● Лабораторијски и биомедицински ласер;
● Оптички сенсинг.
|
БЛД |
-Кс |
КСКС |
КСКС |
X |
-КСКС |
|
ЛД |
Тип чипа |
Таласна дужина |
Излазна снага |
ПИН-ОУТ |
Цоннецтор |
|
Ласерска диода |
Ж: ФП |
450: 450 нм 520: 520 нм |
10: 10 мВ Остало |
Ф: Тип Ф |
ФА: ФЦ/АПЦ |
|
650: 650 нм |
02: 2мВ 05: 5мВ Остало |
Д: Тип Д |
ФА: ФЦ/АПЦ СА: СЦ/АПЦ Остало |
||
|
660: 660 нм 785: 785 нм 850: 850 нм |
10: 10мВ Остало |
Д: Тип Д |
ФА: ФЦ/АПЦ |
||
|
980: 980 нм |
5: 5мВ Остало |
Д: Тип Д |
ФА: ФЦ/АПЦ |
на пример: БЛД-Ф78510Д-ФА
(Информације о поруџбини: ФП коаксијална пигтаил ласерска диода, 785нм 10мВ, тип Д пин-оут, са ФЦ/АПЦ конектором).
● Услови понуде
(1) ЕКСВ:
Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.
(2) ДАП:
Ако немате налог, молимо вас да унапред платите трошкове испоруке за производе.
(3) Друго
● Услови плаћања
Доступни су ПаиПал и Т/Т.
Израда: око 10 радних дана. (Ако их има на лагеру, биће брже испоручени.)
Међународна логистика: 3-5 радних дана.
● Гарантни период:
Бесплатна поправка или замена за кварове који нису изазвани људима у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.
● Изузеци из бесплатне гаранције:
Током бесплатног гарантног периода биће обезбеђене бесплатне услуге поправке или замене за грешке узроковане проблемима са квалитетом производа. Међутим, Бок Оптроницс задржава право да одбије услуге бесплатне поправке у следећим случајевима у гарантном року:
(1) Оштећења изазвана природним факторима (нпр. муња, прашина) или утицајима околине.
(2) Кварови у раду због неправилног руковања од стране корисника.
(3) Очигледна физичка штета узрокована људском грешком.
(4) Неовлашћено растављање, модификација или поправка.
(5) Измењене или некомплетне налепнице гаранције на кућишту.
(6) Оштећење или губитак током транспорта.
