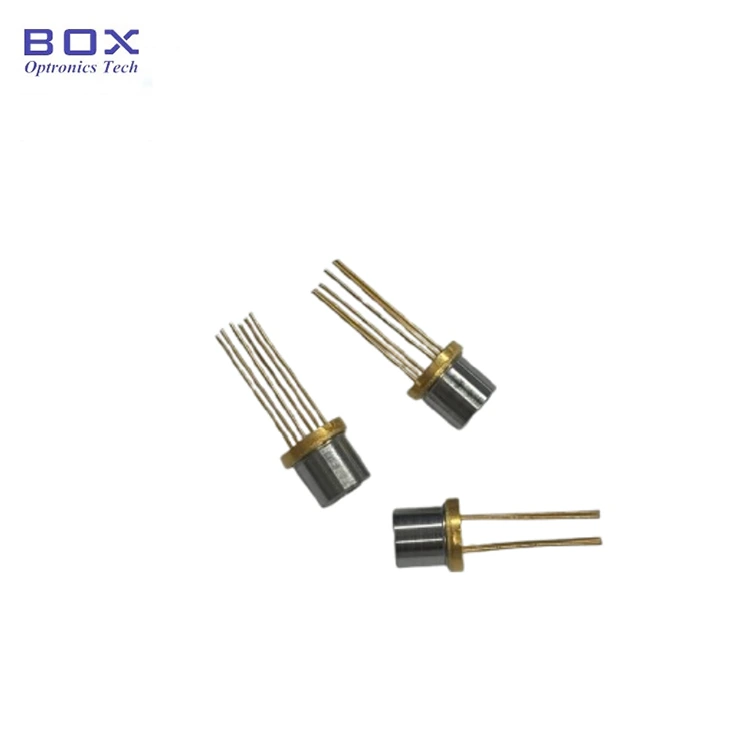

1392нм ДФБ ласерска диода ТО-ЦАН

Преглед производа -1392нм ДФБ ласерска диода ТО-ЦАН

1392нм ДФБ ласерска диода ТО-ЦАН (модел: БЛД-Д1392.5ТО60-АЛ) из Бок Оптроницс-а има централну таласну дужину од 1392,5 нм (1391,5–1393,5 нм) и оптички излаз од 5 мВ кроз асферично сочиво са 5 мм фокалне дужине. Дизајнирана за оптичко спајање у слободном простору, ова ДФБ ласерска диода од 1392 нм је погодна за спајање гасних ћелија, анализу гаса и интеграцију оптичког сензорског система.

Интегрисани ТЕЦ и термистор подржавају контролу температуре за стабилизацију таласне дужине. Херметички метални пакет ТО60 са конфигурацијом од 6 пинова пружа компактну и робусну форму за гасне анализаторе и индустријске инструменте оптичког сензора.

Кључне карактеристике -1392нм ДФБ ласерска диода ТО-ЦАН

· Централна таласна дужина: 1392,5 нм (опсег 1391,5–1393,5 нм), +/-1 нм висока тачност таласне дужине

· Велика оптичка излазна снага: најмање 5 мВ

· Струја ниског прага

· Интегрисани термоелектрични хладњак (ТЕЦ), термистор

· Компактни херметички пакет ТО60 са асферичним излазом сочива

Типичне примене-1392нм ДФБ ласерска диода ТО-ЦАН

· Откривање водене паре (Х₂О) помоћу ТДЛАС-а

· Спектроскопија гасних ћелија у слободном простору

· 1392нм ДФБ ласерски извори за гасне анализаторе

· Праћење влаге у индустријском процесу

· Оптички гасни сензори и инструменти за спектроскопију

· Фотоника истраживања и ОЕМ системи за анализу гаса

Спецификације производа -1392нм ДФБ ласерска диода ТО-ЦАН

Апсолутне максималне оцене

Електро-оптичке карактеристике (Т = 25°Ц)

ТЕЦ карактеристике

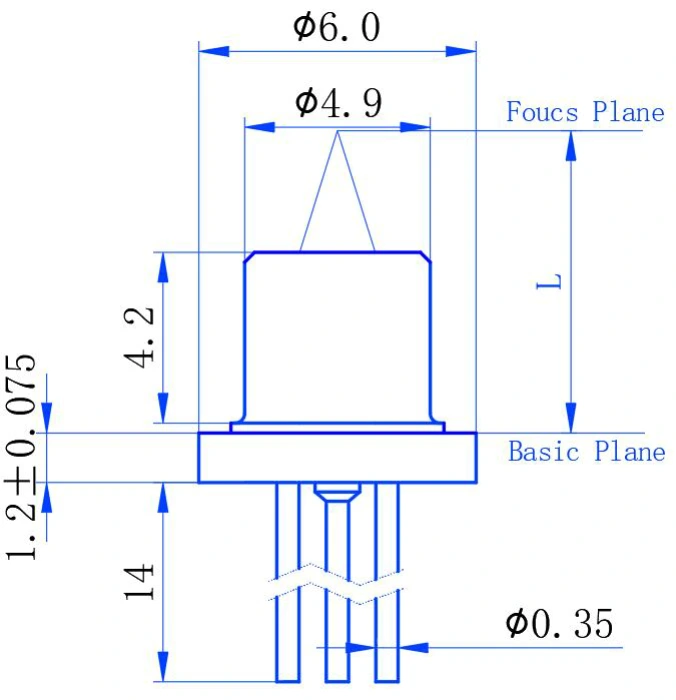

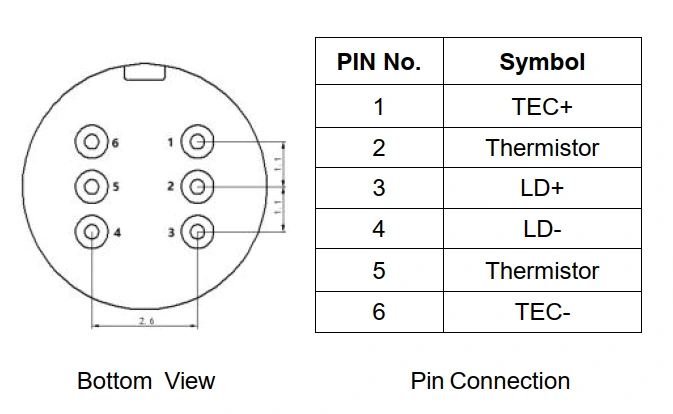

Дефиниција пакета и пинова

Информације за наручивање -1392нм ДФБ ласерска диода ТО-ЦАН

Номенклатура модела

БЛД - Д КСКСКСКС ДО КСКС - Кс

Пример: БЛД-Д1392.5ТО60-АЛ

Датасхеет -1392нм ДФБ Ласер Диоде ТО-ЦАН

Датасхеет

Често постављана питања (ФАК)

П: Који гас се може детектовати са 1392нм ДФБ ласером?

О: Таласна дужина од 1392 нм се обично користи за апсорпциону спектроскопију водене паре (Х₂О) и може се применити на детекцију влаге и водене паре засновану на ТДЛАС-у. Специфичну апсорпциону линију и услове рада треба проценити на основу концентрације гаса, дужине оптичке путање и дизајна система. Бок Оптроницс такође нуди ДФБ ласерске диоде на другим таласним дужинама за различите захтеве сензора гаса.

П: Која је разлика између овог ТО60 ДФБ ласера ​​и ДФБ ласера ​​упакованог у лептир?

О: Главне разлике су формат пакета, оптички интерфејс и цена.

Верзија ТО60 има компактно херметичко метално паковање са интегрисаним ТЕЦ, термистором и асферичним сочивом за оптичко спајање у слободном простору.

Буттерфли ДФБ ласери су обично доступни са излазом са фибер-пигтаилед и могу интегрисати додатне функције као што су оптички изолатор и фотодиода за монитор, у зависности од конфигурације.

Са својим једноставнијим пакетом и оптичким излазом са слободним простором, верзија ТО60 пружа исплативију опцију за детекцију гаса и друге апликације где спајање влакана и додатне интегрисане функције нису потребне. Избор зависи од захтеваног метода оптичког спајања, величине пакета и архитектуре система.

П: Како интегрисани ТЕЦ побољшава перформансе детекције гаса?

О: Интегрисани ТЕЦ и 10кΩ термистор обезбеђују контролу температуре за ДФБ ласер, помажући у одржавању стабилних радних услова и смањењу померања таласне дужине изазване варијацијама температуре. Контрола температуре је важна у ТДЛАС системима јер таласна дужина ласера ​​мора остати усклађена са циљном карактеристиком апсорпције. ТЕЦ спецификације треба узети у обзир заједно са опсегом радне температуре ласера ​​и захтевима комплетног система за детекцију гаса.

Повезани производи

· 1392нм 10мВ ДФБ лептир ласерска диода

· 760нм 10мВ ДФБ лептир ласерска диода

· 1512нм 10мВ ДФБ 14-ПИН лептир ласер

· 1574нм ДФБ ласерска диода за детекцију ЦО2

· 1мм активна површина ИнГаАс ПИН фотодиода

Напомене о раду и руковање

· Ласерске диоде су уређаји осетљиви на електростатичко пражњење (ЕСД). Током руковања увек треба поштовати одговарајуће процедуре заштите од ЕСД-а.

· Модулима треба руковати на исти начин као и са обичним полупроводничким уређајима да би се спречила електростатичка оштећења. За безбедно чување и ношење, модули треба да буду упаковани у материјал отпоран на ЕСД.

· Да бисте саставили модуле на штампану плочу, радни сто, лемило и људско тело треба да буду уземљени.

· Чувајте некоришћене уређаје на препорученој температури складиштења (-40°Ц до +85°Ц) у амбалажи безбедној од ЕСД-а.

· Не прекорачите апсолутне максималне оцене наведене у техничком листу, укључујући 100мА максималну струју унапред и 2В максимални напон унапред.

· Увек користите драјвер ласерске диоде са ограничењем струје и заштитом од пренапона.

· Омогућите ТЕЦ стабилизацију температуре пре него што примените струју ласерског погона за оптималне перформансе и стабилност таласне дужине.

· Избегавајте додиривање асферичне површине сочива голим прстима да бисте спречили контаминацију. Ако је потребно чишћење, користите изопропил алкохол (ИПА) и тампон који не оставља длачице.

· Температура повратног тока лема: максимално 260°Ц током 10 секунди. Избегавајте прекомерно време или температуру лемљења.
