980нм пумпни диодни ласерски модул са уграђеним погонским круговима

Садржај

1. Увод у 980нм пумпни диодни ласерски модул са уграђеним погонским круговима

2. Технички Спецификације

3. Карактеристике производа

4. Типичне примене

5. Стандардна додатна опрема

6. Упутство за безбедно руковање

7. Информације о наручивању

8. Лист са подацима и тест лист

9. Услови понуде и плаћање

10. Време испоруке

11. Оперативне напомене и Одржавање

12. Осигурање квалитета и Сервис након продаје

Увод у производ

980нм пумпни диодни ласерски модул са уграђеним погоном Кола су специјално дизајнирана за оптичку комуникацију, појачање влакана, и истраживања нелинеарне оптике. Интегрише ласерски чип, погонско коло, заштитна јединица за контролу температуре, и структура излаза влакана у једном, са бр потребан спољни диск, плуг-анд-плаи. Доступне су 200мВ/ 400мВ/600мВ. СМ влакна и ПМ влакна су опциони. 1-годишња гаранција. Када користите ласерски извор модула дуго времена, обавезно узмите у обзир расипање топлоте. Поставите модул на хладњаку.

Производ Спецификације

Карактеристике производа

● Уграђена интегрисана погонска кола, без екстерних потребна је управљачка плоча.

● Компактан и мале величине, погодан за интеграцију и лака инсталација.

● Снага и спектрална стабилност.

● Комуникациони интерфејс је компатибилан.

Апликације производа

● Извор пумпе за фибер појачиваче (ЕДФА).

● Опрема за ласерски сензор.

● Пренос комуникација оптичким влакнима система.

● Биолошка детекција.

Детаљи о производу

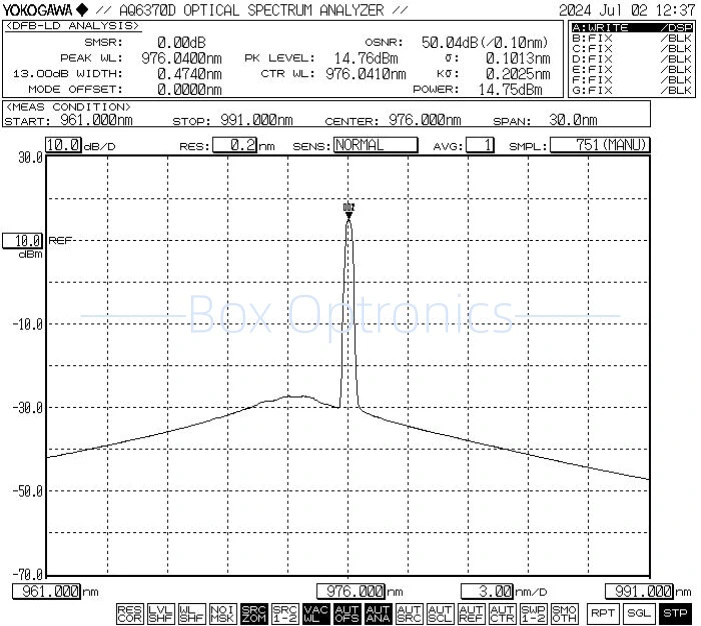

● Типичан спектар: 976нм

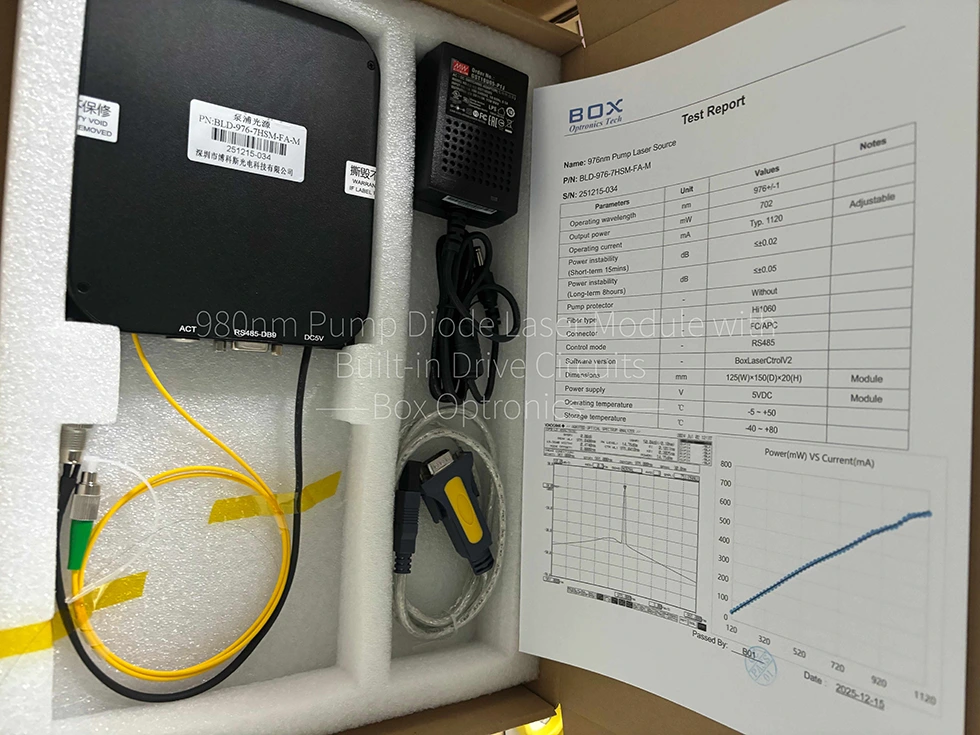

● Стандардна додатна опрема

Оперативни кораци

Корак 1. Распакивање: Пре монтаже, проверите да ли су сви додаци комплетни, укључујући ласерски изворни модул пумпе, УСБ кабл за пренос података, адаптер за напајање, извештај о испитивању итд.

Корак 2. Напајање: Повезано на ДЦ прекидачко напајање или регулисано напајање које одговара њиховој снази захтеви за снабдевање. Користите само оригинални одговарајући адаптер за напајање (ДЦ5В или ДЦ12В). Неодговарајући адаптери за напајање могу оштетити извор светлости. (Адаптер за струју испоручује се у складу са локалним стандардима напона.)

Корак 3. Повезивање излазног влакна: Отворите поклопац за прашину на конектору за влакна или прирубници, проверите крајњу страну влакна и повежите влакно или спојите влакно са уређајем или мерачем снаге који се тестира након потврде да нема загађења и оштећења.

Сетп4. Повежите се са главним рачунаром: Користите УСБ-РС485 ДБ9 кабл за пренос података за повезивање 980нм пумпног диодног ласерског модула са Уграђени погонски кругови и рачунар; рачунар прво мора да инсталира а наменски драјвер за серијски порт за идентификацију УСБ-РС485 кабла за пренос података серијског порта, иначе софтвер рачунара домаћина и модул извора светлости не могу бити исправно повезани и комуницирани. Питајте Бок Оптроницс за драјвер.

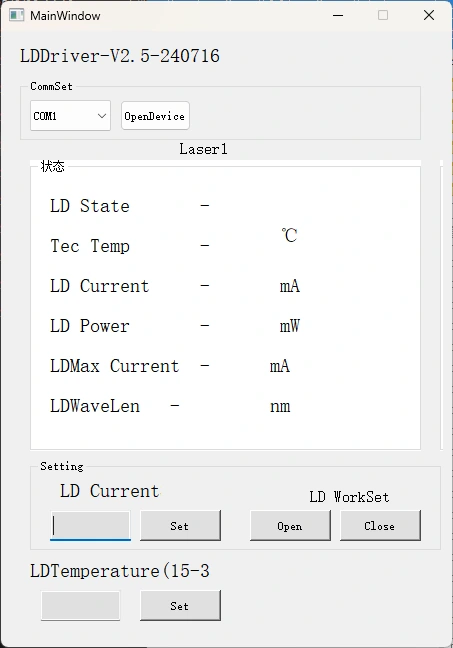

Корак 5. Контролни софтвер: Бок Оптроницс обезбеђује серијску команду или софтвер за рачунар контролише ЛД струју и ЛД температуру 980нм Пумп Диоде Ласер Модуле са уграђеним погонским круговима. Изаберите тачан порт, подесите тренутни и температуре, а затим кликните на дугме за отварање. (Да бисте спречили оштећење, повећајте погон струја полако при почетном раду. Немојте одмах примењивати пуну струју.)

Корак 6. Након употребе, кликните на дугме за затварање, искључите напајање и искључите га везу са влакнима.

Информације о наручивању

на пример: БЛД-976-6ХСМ-ФА-МП1

(Информације о поруџбини: 980нм пумпни диодни ласерски модул са уграђеним Погонска кола, 976нм, излазна снага 600мВ, са СМ Хи1060 влакном, ФЦ/АПЦ конектор, заштита од рефлектоване светлости 1064 нм, пакет модула).

*Опремљен заштитником пумпе, слабљење излазне снаге је 10–15%.

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручен.)

Међународна логистика може трајати 3-5 радних дана.

Напомене о операцији и Одржавање

● Када користите модул извора светлости током дужег периода, обавезно узмите у обзир расипање топлоте и вентилацију постављањем модула на грејач умиваоник.

● Приликом покретања, прво проверите да ли су и прекидач за напајање и прекидач са кључем у положају "искључено", а затим прикључите напајање. Приликом искључивања прво искључите кључ; сачекајте до индикатора светло се угасило пре искључивања напајања. Никад директно искључите струју док је опрема у раду.

● Избегавајте често укључивање/искључивање конектора за влакна да бисте спречили накупљање прашине и оштећење крајњег дела.

● Очистите конекторе влакана крпом која не оставља длачице и прегледајте помоћу а детектор крајњег дела влакна пре повезивања. Увек повежите/искључите влакна без напајања да би се избегло сагоревање на крају. Поклопите неискоришћене конекторе са поклопцима за прашину.

● Чувајте опрему у сувом окружењу без влаге.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.

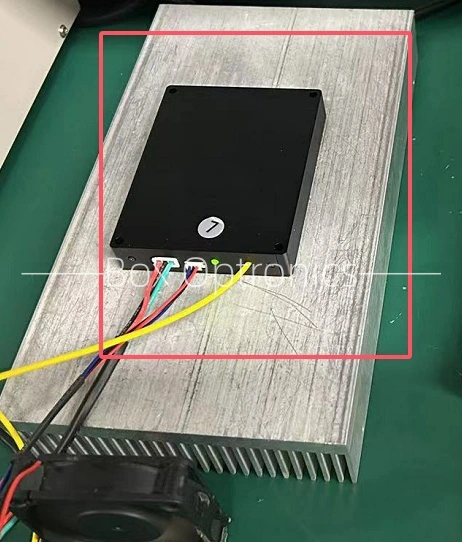

*одвођење топлоте за дуготрајну употребу
