Подесиви ласерски модул Ц-опсега (АТЛС4 / ХТЛС4 серија) из Бок Оптроницс-а је компактан, интегрисани подесиви ласерски модул који покрива цео опсег таласних дужина Ц-опсега и излаз повезан са влакнима.

АТЛС4 модел је оптимизован за прецизно подешавање таласне дужине, пружајући типичну величину корака таласне дужине од 10 пм, време пребацивања таласне дужине ≤100 µс и перформансе уске ширине линије испод 5 МХз. Идеалан је за апликације које захтевају високу спектралну тачност, укључујући испитивање ФБГ, карактеризацију ускопојасних оптичких филтера, тестирање ДВДМ компоненти и прецизна фотонска мерења.

ХТЛС4 модел је дизајниран за апликације брзог скенирања таласне дужине, са брзим одзивом подешавања таласне дужине до 1 µс, могућношћу скенирања велике брзине која прелази 1000 нм/с и ширином линије од приближно 1 МХз. Оптимизован је за динамичко сенсирање ФБГ-а, тестирање оптичких компоненти високе пропусности и апликације за брзо спектрално аквизицију.

Оба модела деле исти механички пакет, електрични интерфејс и конфигурацију излаза влакана, омогућавајући дизајнерима система да изаберу одговарајући степен перформанси на основу захтева апликације без промене дизајна механичке или електричне интеграције.

Главне карактеристике-Ц-Банд подесиви ласерски модул

• Широк опсег подешавања таласне дужине Ц-опсега: 1525–1568 нм (АТЛС4) / 1525–1569 нм (ХТЛС4)

• Велика тачност таласне дужине: ±10пм апсолутно, ±2пм стабилност, <3пм поновљивост

• Брза брзина подешавања: ≤100µс (АТЛС4) / ≤1µс (ХТЛС4) по кораку

• Велика брзина скенирања: >40 нм/с у 22:00 (АТЛС4) / >1000 нм/с у 20:00 (ХТЛС4)

• Фини корак таласне дужине: типично 22:00 (АТЛС4) / 20:00 типично (ХТЛС4)

• Велика излазна снага: >10дБм(10мВ) у пуном опсегу подешавања

• Одлична стабилност напајања: ±0,05дБм

• Добра равномерност снаге: ≤±0,3дБ

• Високи однос потискивања бочног режима: >35дБ (АТЛС4) / >40дБ (ХТЛС4)

• Бука ниског релативног интензитета: <-135дБ/Хз

• Уска ширина линије: <5МХз (АТЛС4) / ~1МХз типично (ХТЛС4), статично

• Стандардни излаз за ФЦ/АПЦ конектор за влакна

• Фактор облика компактног модула: 134×104×21 мм

• 5В ДЦ напајање, <5В типична потрошња енергије

• Широк опсег радне температуре: -20°Ц до +65°Ц

Типичне примене-Ц-Банд подесиви ласерски модул

• Системи за демодулацију и испитивање оптичке Брагове решетке (ФБГ).

• Тестирање и карактеризација оптичког пасивног уређаја (губитак убацивања, повратни губитак, одзив филтера)

• Тестирање компоненти ДВДМ и мултиплексера са поделом таласних дужина

• Оптички сензорски системи за мерење температуре, напрезања и вибрација

• Праћење здравља конструкција мостова, тунела, цевовода и лопатица ветротурбина

• Подесиви ласерски извори за мерење и анализу оптичког спектра

• Истраживање и развој у фотоничким и оптичким комуникационим лабораторијама

• ОЕМ интеграција у опрему за оптичко тестирање и мерење

Спецификације производа-Ц-Банд подесиви ласерски модул

Оптичке спецификације и спецификације таласне дужине

Механичке и електричне спецификације

Димензије пакета-Ц-појас подесиви ласерски модул

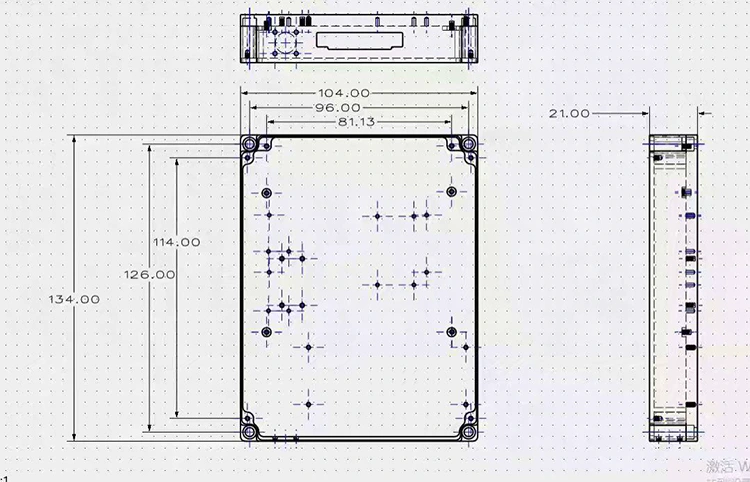

Димензије модула: 134 мм (Д) × 104 мм (Ш) × 21 мм (В)

Информације о наручивању-Ц-Банд подесиви ласерски модул

Номенклатура модела

КСТЛС4-Ц-Банд

Примери: АТЛС4-Ц-Банд, ХТЛС4-Ц-Банд

Често постављана питања (ФАК)-Ц-Банд подесиви ласерски модул

П: Која је разлика између АТЛС4 и ХТЛС4 модела?

О: АТЛС4 и ХТЛС4 деле исти механички пакет, електрични интерфејс и излаз влакана, али се разликују у брзини подешавања, величини корака и перформансама ширине линије.

Стандардна верзија АТЛС4 пружа величину корака таласне дужине од 10 пм, време пребацивања таласне дужине у једном кораку ≤100 µс, брзину скенирања >40 нм/с (корак од 10 пм) и уску ширину линије од <5 МХз, што га чини идеалним за спектрална мерења високе резолуције и прецизност оптичког карактера.

Верзија велике брзине ХТЛС4 обезбеђује време пребацивања таласне дужине у једном кораку од ≤1 µс и брзину скенирања >1000 нм/с са резолуцијом корака таласне дужине од 20 пм, што је чини идеалном за брзо испитивање ФБГ, динамичко сенсинг влакана и тестирање оптичких компоненти високог протока.

Изаберите модел на основу захтева ваше апликације за брзину скенирања, резолуцију таласне дужине и однос сигнал-шум.

П: Може ли се овај подесиви ласерски извор користити за ФБГ системе испитивања?

О: Да. АТЛС4 и ХТЛС4 подесиви ласерски модули су веома погодни за ФБГ системе испитивања. Њихова прецизна могућност подешавања таласне дужине, висока резолуција таласне дужине и стабилан оптички излаз омогућавају прецизно праћење померања таласне дужине ФБГ узрокованих променама температуре, напрезања и вибрација. АТЛС4 је оптимизован за спектралну анализу високе резолуције, док ХТЛС4 пружа могућност скенирања велике брзине за динамичко ФБГ сенсинг и мерења велике пропусности.

П: Која је излазна снага и равност снаге?

О: Оба модела испоручују излазну снагу >10дБм у целом опсегу подешавања, са стабилношћу снаге ±0,05дБм и равномерношћу снаге ≤±0,3дБ. Интегрисана петља за контролу снаге одржава конзистентну излазну снагу како се таласна дужина подешава, смањујући грешке мерења узроковане варијацијама снаге.

П: Која је минимална количина поруџбине (МОК)?

О: МОК је 1 јединица. Подржавамо флексибилне количине поруџбина, од појединачних јединица за истраживање и развој и израду прототипа до масовне производње за ОЕМ интеграцију. Контактирајте наш продајни тим за специфичне цене по вашој потребној количини.

Датасхеет-Ц-Банд подесиви ласерски модул

АТЛС4-Ц-Банд подесиви ласерски модул

ХТЛС4-Ц-Банд подесиви ласерски модул

Подесиви ласерски модул са Ц-Банд-ом

• Стандардна производња: 1~2 недеље

• Крупне поруџбине: Контактирајте нас за распоред производње

• Прилагођене поруџбине: 3–4 недеље

• Међународна испорука: ~5 радних дана (ДХЛ/УПС/ФедЕк Екпресс)

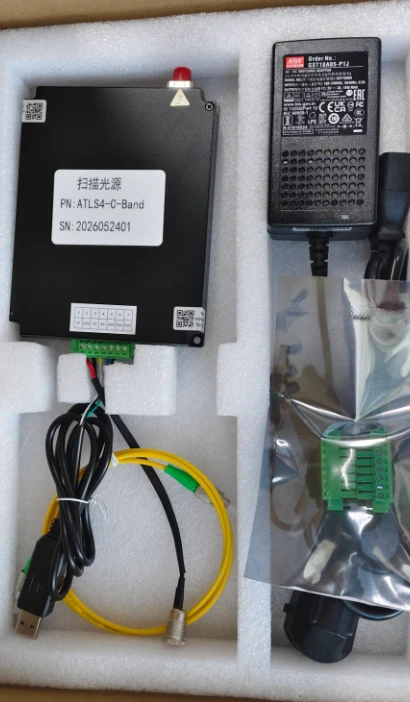

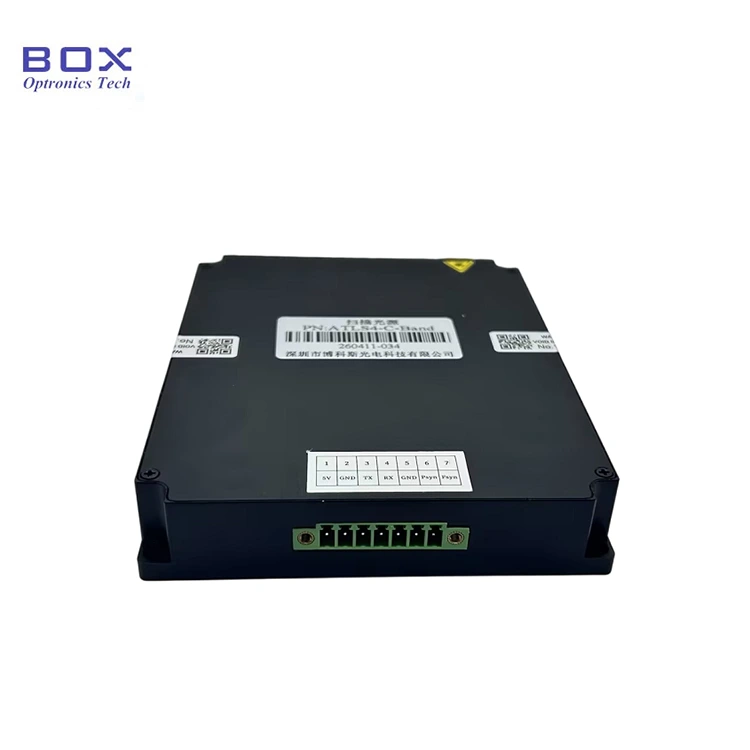

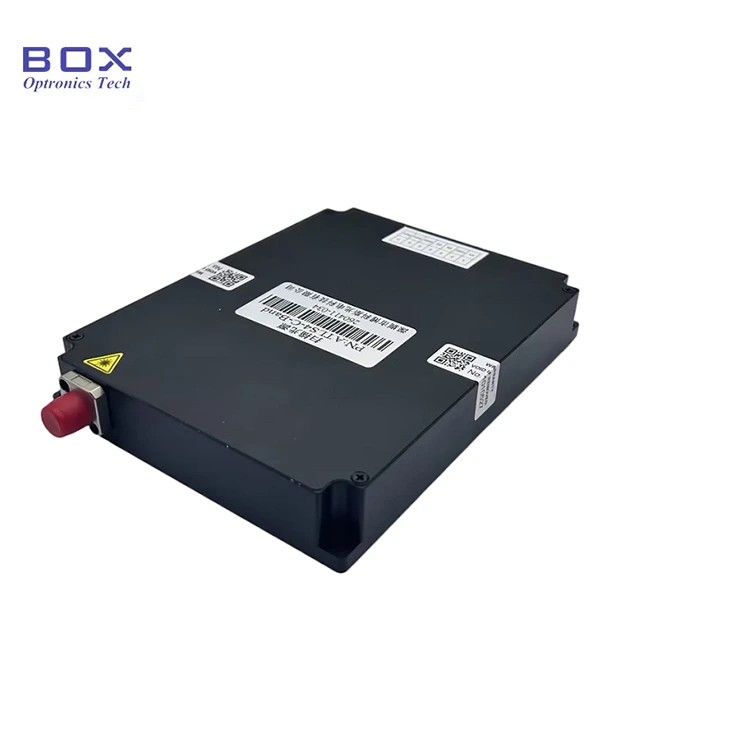

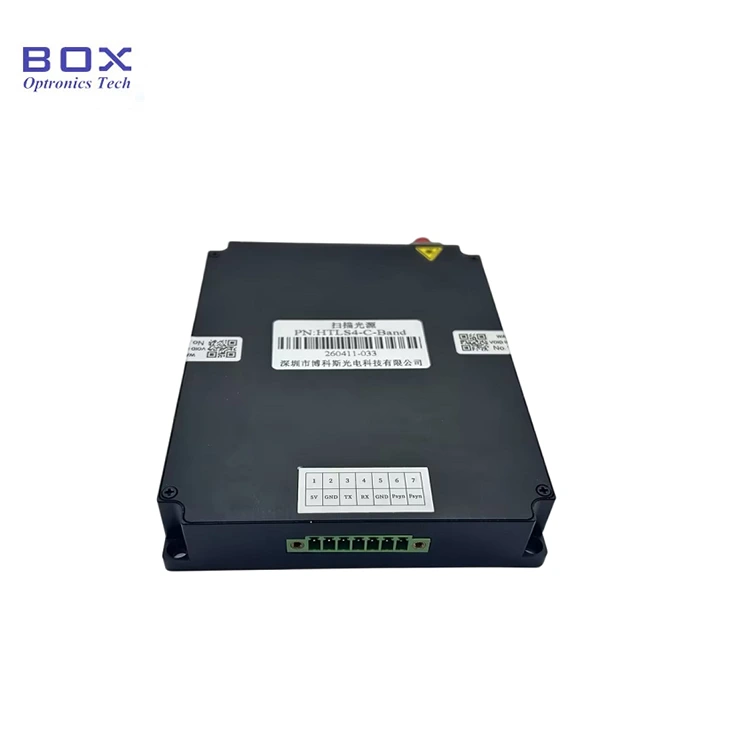

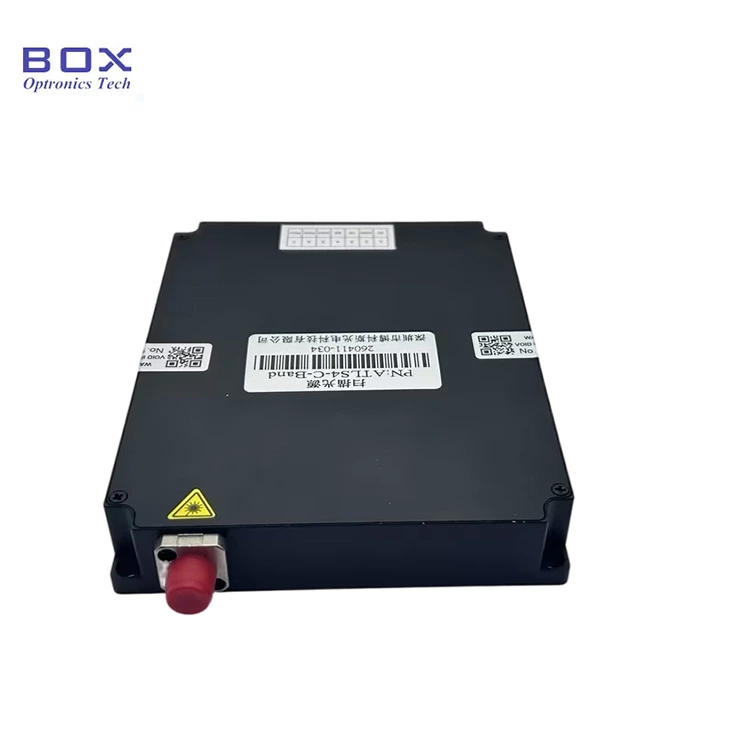

Слика стварног производа-Ц-Банд подесиви ласерски модул
