Преглед производа – мерач оптичке снаге

Оптички мерач снаге Бок Оптроницс-а је оптоелектронски мерни инструмент високих перформанси пројектован за прецизно откривање и анализу оптичке снаге. Изграђени око висококвалитетних детектора фотодиода од силицијум (Си) и индијум галијум арсенида (ИнГаАс), наши мерачи снаге испоручују прецизна и поуздана мерења у ултраљубичастим, видљивим, блиском инфрацрвеном и средњем инфрацрвеном спектру.

Серија укључује и столне вишеканалне моделе (ПМ-МЦ-4-Б5) за лабораторијско и производно тестирање, и компактне ручне једноканалне моделе (ПМ-СЦ-1-ХД) за тестирање на терену и калибрацију на лицу места. Све јединице поседују интуитивне интерфејсе екрана осетљивог на додир, статистичку анализу у реалном времену (тренутна, мин, максимална, просек, од врха до врха, стандардна девијација) и УСБ конекцију за прикупљање и анализу података заснованих на рачунару. Са заменљивим главама детектора које подржавају различите таласне дужине и опсеге снаге, опционим интегративним дизајном сфера за уједначено прикупљање зрака и флексибилним додацима за спајање влакана (адаптер за голо влакно и адаптер за ФЦ влакна), наши оптички мерачи снаге могу да се конфигуришу тако да испуне специфичне захтеве.

Главне карактеристике - мерач оптичке снаге

● Висока резолуција мерења: 0,001дБ за прецизна очитавања снаге

● Широк опсег снаге: 1нВ~10мВ или 10уВ~10В

● Широка покривеност таласним дужинама: 400~1100нм (Си), 900~1650нм (ИнГаАс), 1100~2200нм (ИнГаАс)

● Вишеструки фактори облика: доступне су конфигурације за радну површину (4-канални) и ручни (1-канални)

● Уграђена статистичка анализа снаге: тренутна вредност, минимум, максимум, просек, од врха до врха, стандардна девијација

● Конфигурабилни интервал узорковања података: 0,1с до 1с

● Интуитивни кориснички интерфејс са екраном осетљивим на додир са приказом у реалном времену

● УСБ повезивање са хост софтвером за евидентирање података и графичку анализу

● Аналогни напонски излаз (0~2.5В) преко БНЦ/СМА

● Компатибилан са адаптером за гола влакна (БФА) и ФЦ фибер адаптером (ФЦА).

● Компактан, робустан дизајн погодан за лабораторијска и индустријска окружења

● Мерна несигурност: ±5%

Типичне примене - мерач оптичке снаге

● Тестирање и карактеризација оптичких компоненти (ласерске диоде, влакна, појачала, изолатори)

● Верификација излазне снаге ласера ​​и праћење стабилности

● Поравнање оптичког система и мерење губитака

● Лабораторије за истраживање и развој у фотоници и оптоелектроници

● Контрола и тестирање квалитета индустријске ласерске производне линије

● Калибрација и валидација оптичког сензора

● Тестирање телекомуникационих компоненти (ЦВДМ, ДВДМ, примопредајници)

● образовне и универзитетске оптичке лабораторије

● Теренска служба и калибрација опреме на лицу места

Техничке спецификације-мерач оптичке снаге

Спецификације детектора (Т=25°Ц)

Спецификације хост јединице

Спецификације додатне опреме

Детаљи о производу - мерач оптичке снаге

Шта је оптички мерач снаге?

Оптички мерач снаге је прецизан оптоелектронски инструмент дизајниран да мери снагу оптичких сигнала, обично од ласера, светлећих диода (ЛЕД) или система за пренос помоћу оптичких влакана.

Састоји се од две примарне компоненте: калибрисане главе сензора фотодиоде која претвара улазну оптичку снагу у електричну струју и јединице за приказ/обраду која појачава, дигитализује и приказује измерену вредност снаге у јединицама као што су вати (В), миливати (мВ) или децибели у односу на 1 мВ (дБ).

Оптички мјерачи снаге су основни алати у истраживању фотонике, оптичким комуникацијама, производњи ласера ​​и контроли квалитета. Користе се за карактеризацију ласерског излаза, мерење губитка при уметању влакана, мерење излазне снаге и појачања оптичког појачала и верификацију буџета снаге на нивоу система.

Избор материјала детектора (силицијум за видљиви/НИР, ИнГаАс за НИР/СВИР) одређује опсег таласних дужина и осетљивост инструмента.

Преглед серије производа

Бок Оптроницс нуди модуларну платформу оптичког мерача снаге са заменљивим главама детектора и две опције хост јединице, омогућавајући корисницима да конфигуришу систем оптимизован за њихове специфичне захтеве мерења:

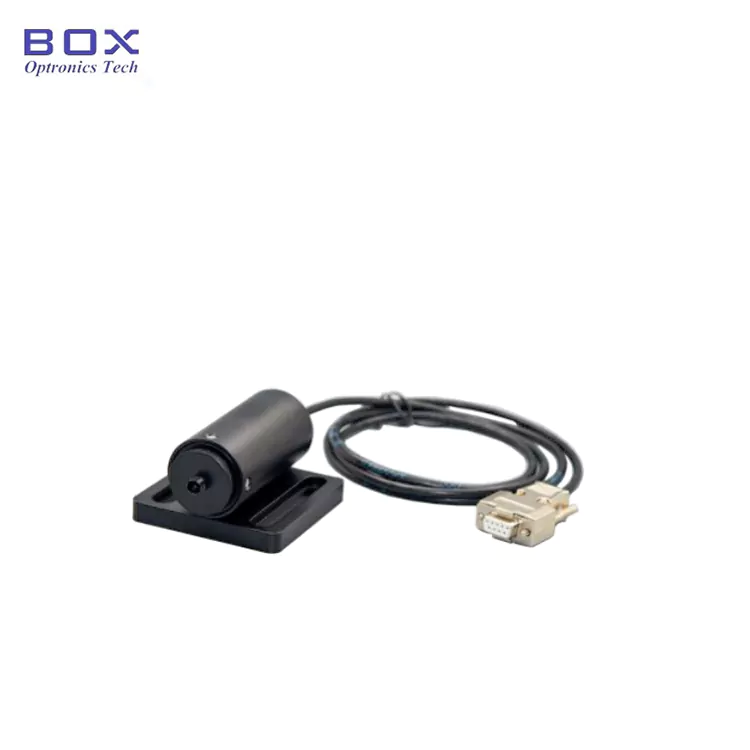

Детекторске главе

• ПМС-4011-2040: Силицијум фотодиодни детектор са интегришућом сфером, покрива 400~1100нм са опсегом снаге од -20~+40дБм (10μВ~10В). Идеалан за видљива и близу инфрацрвена мерења снаге ласера.

• ПМС-9016-6010: ИнГаАс фотодиодни детектор (без интегришуће сфере), покрива 900~1650нм са проширеним опсегом мале снаге од -60~+10дБм (1нВ~10мВ). Оптимизовано за мерења телекомуникационог опсега високе осетљивости.

• ПМС-9016-2043: ИнГаАс фотодиодни детектор са интегришућом сфером, покрива 900~1650нм са широким опсегом снаге од -20~+43дБм (10μВ~20В). Погодно за телеком и датацом тестирање опште намене.

• ПМС-1122-2040: ИнГаАс фотодиодни детектор проширене таласне дужине са интегришућом сфером, покрива 1100~2200нм са опсегом снаге од -20~+40дБм (10μВ~10В). Дизајниран за краткоталасне инфрацрвене (СВИР) апликације.

Домаћине јединице

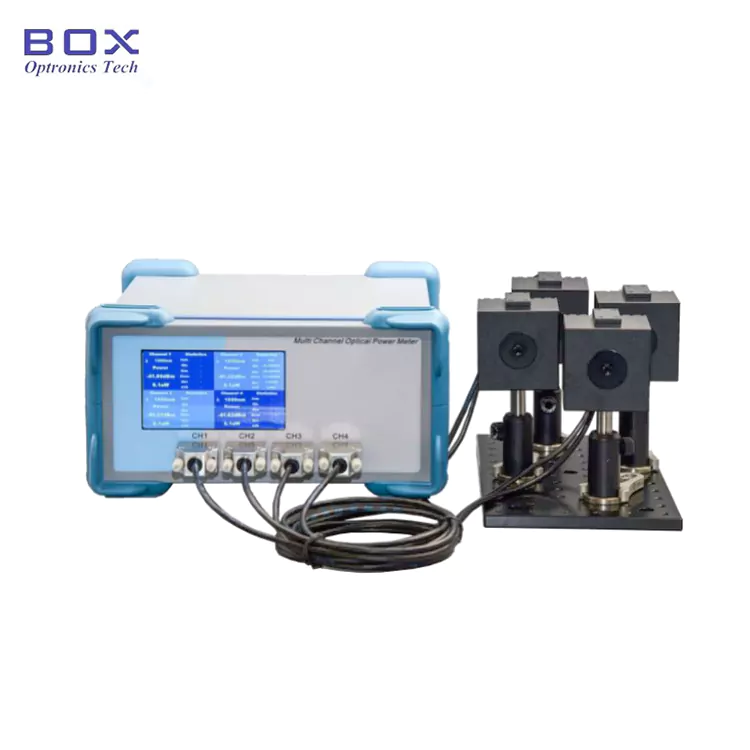

• ПМ-МЦ-4-Б5 (бенцхтоп мулти-цханнел): четвороканална стона јединица са великим екраном осетљивим на додир, који подржава истовремено мерење до четири канала детектора. Идеално за лабораторијске поставке, станице за тестирање производње и апликације које захтевају праћење на више тачака.

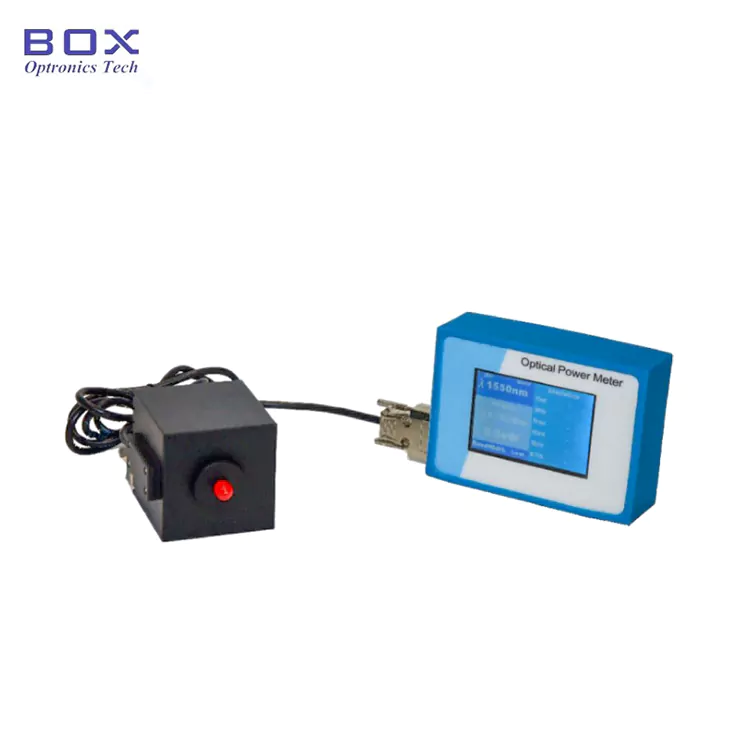

• ПМ-СЦ-1-ХД (ручни једноканални): Компактна једноканална ручна јединица са интерфејсом на екрану осетљивом на додир, дизајнирана за преносивост и употребу на терену. Савршено за калибрацију на лицу места, услуге на терену и мобилно тестирање.

Информације о наручивању – мерач оптичке снаге

Номенклатура модела

Конвенција о именовању хост јединица

ПМ - КСКС - Кс - КСКС

Пример: ПМ-МЦ-4-Б5

Конвенција о именовању детектора

ПМС - КСКСКСКС - КСКСКСКС - КСКС

Пример: ПМС-9016-2040-ФЦ

Лист са подацима и софтверски оптички мерач снаге

Датасхеет

· Даљинско управљање преко УСБ интерфејса. Веза за преузимање софтвера за рачунар је укључена у куповину.

Услови понуде и плаћања

Куоте Термс

· ЕКСВ

· ДАП

· ФОБ

· Други услови: Контактирајте нас да бисмо разговарали.

Услови плаћања

· ПаиПал: Брзо и безбедно плаћање за узорке и мале поруџбине

· Т/Т (банковни трансфер): стандардни начин плаћања за нормалне производне поруџбине

· Алибаба Траде Ассуранце: Сигурна заштита поруџбина за онлајн трансакције уз гаранцију купца

· Кредитна картица: доступна преко ПаиПал и Алибаба платформи

· Флексибилни услови плаћања: по договору

Леад Тиме

· Стандардне јединице (модели на лагеру): 3–5 радних дана

· Стандардна производња: 10-15 радних дана

· Обим поруџбина: контактирајте за распоред производње

· Међународна испорука: ~5 радних дана (ДХЛ/УПС/ФедЕк екпресс)

· Убрзана услуга: доступна на захтев

Напомене о раду и руковању-мерач оптичке снаге

Мере предострожности

· Никада не гледајте директно у активни ласерски зрак или оптички излазни порт

· Увек се придржавајте одговарајућих ласерских безбедносних протокола и носите одговарајуће ласерске заштитне наочаре

· Не прекорачите максималну називну снагу за модел детектора који се користи

· Искључите напајање пре чишћења или сервисирања јединице

· Користите само наведено напајање да бисте избегли оштећење инструмента

Брига и одржавање детектора

· Отвор детектора одржавајте чистим и без прашине, уља и остатака

· Користите чисте марамице без длачица и одговарајући оптички раствор за чишћење када чистите површину детектора

· Увек замените заштитне капице на детектору када се не користи

· Избегавајте да додирујете активну површину детектора прстима или алатима

· Очистите конекторе за влакна пре уметања помоћу одговарајућих алата за чишћење

· Избегавајте испуштање или излагање детектора механичком удару

· Чувајте у чистом и сувом окружењу када се не користи

· Периодична поновна калибрација се препоручује сваке године

Осигурање квалитета

Бок Оптроницс је посвећен пружању висококвалитетних инструмената за оптичко тестирање и мерење са поузданим, доследним перформансама. Сви наши мерачи оптичке снаге пролазе ригорозно тестирање, калибрацију и процедуре контроле квалитета пре испоруке.

Гаранција

· 12-месечна ограничена гаранција од датума испоруке

· Гаранција покрива недостатке у материјалу и изради

· Бесплатна поправка или замена за неисправне јединице под гаранцијом

· Гаранција не покрива штету услед погрешне употребе, погрешног руковања, неовлашћених модификација или нормалног хабања потрошних делова
