1530нм 40мВ ДФБ оптички спојени ласер

Преглед производа-1530нм 40мВ ДФБ оптички спојени ласер

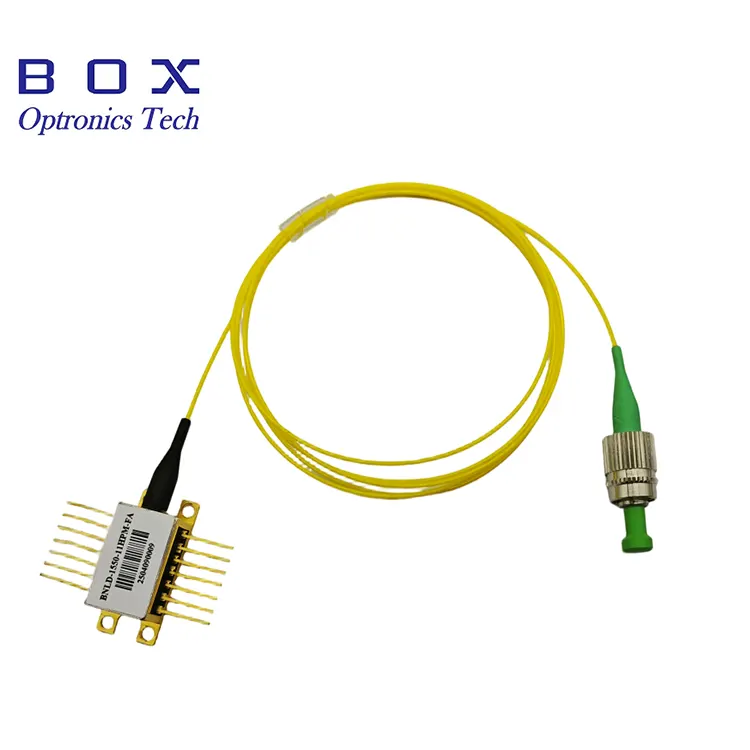

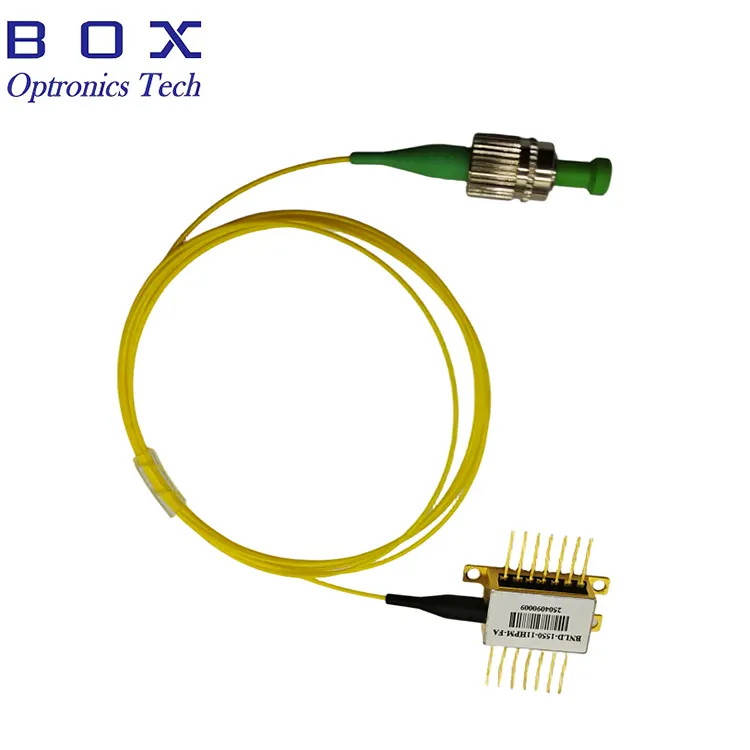

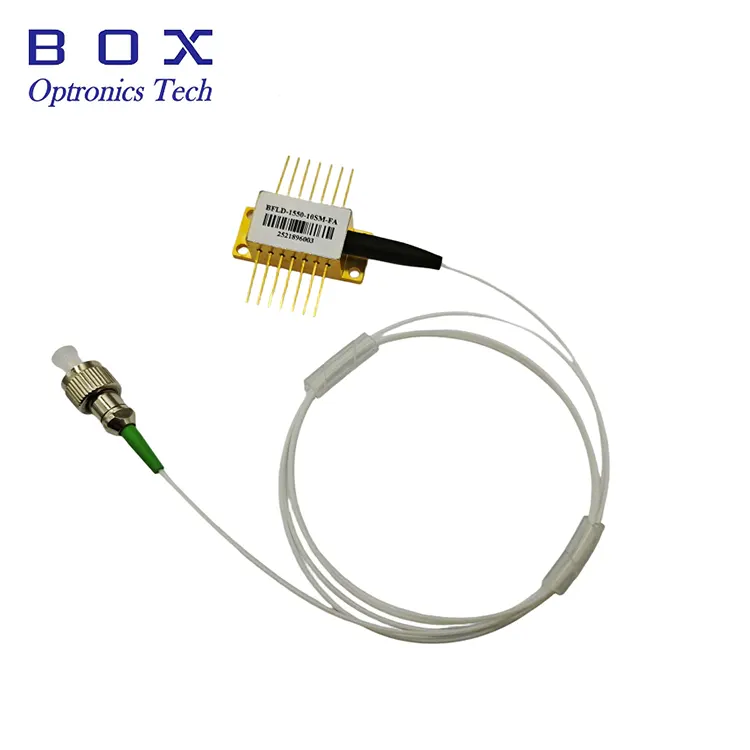

1530нм 40мВ ДФБ влакно спрегнути ласер (модел БФЛД-1530-40СМ-ФА) је ласерска диода са дистрибуираном повратном спрегом високих перформанси дизајнирана за апликације које захтевају стабилан једномодни оптички излаз велике снаге. Пружајући минималну оптичку излазну снагу од 40 мВ преко једномодног влакна са ФЦ/АПЦ конектором, овај уређај има уграђени оптички изолатор који спречава рефлексију уназад и обезбеђује стабилан рад.

Смештен у лептир пакет са 14 пинова са интегрисаним термоелектричним хладњаком (ТЕЦ) и термистором за прецизну таласну дужину и стабилизацију снаге, ласер нуди одличан однос супресије бочног режима (≥35дБ) и поуздане перформансе у опсегу радне температуре. ОЦ-48 компатибилан пиноут поједностављује интеграцију у постојеће дизајне система.

Овај ласер је веома погодан за оптичке системе за тестирање, оптичке системе велике снаге, апликације за детекцију оптичких влакана и инструменте који захтевају стабилне ласерске изворе велике снаге од 1530 нм.

Кључне карактеристике-1530нм 40мВ ДФБ влакно спрегнути ласер

· Висока оптичка излазна снага: минимално 40 мВ, типично 50 мВ (излаз СМ влакна)

· Централна таласна дужина: 1530 нм (опсег: 1527–1533 нм)

· Високи однос потискивања бочног мода (СМСР): ≥35дБ

· Уграђени оптички изолатор за заштиту од позадинске рефлексије

· Сингле-моде фибер пигтаил са ФЦ/АПЦ конектором

· 14-пински лептир пакет са интегрисаним ТЕЦ и термистором

· ОЦ-48 пиноут компатибилан за лаку интеграцију система

· Интегрисана фотодиода монитора за праћење напајања

· Прецизна таласна дужина и стабилизација снаге преко ТЕЦ контроле

· Струја ниског прага: типично 20 мА

· Херметички лептир пакет за дугорочну поузданост

Типичне примене-1530нм 40мВ ДФБ оптички спојени ласер

· Оптички системи за тестирање и мерење

· Оптичко-оптичко детектовање и дистрибуиране апликације за детекцију

· Семенски ласери оптичког појачала и извори сигнала

· Системи мултиплексирања са поделом таласних дужина (ВДМ).

· Опрема за тестирање оптичке комуникације

· Лабораторијска и истраживачка инструментација

· Карактеризација и тестирање фотонских компоненти

· Анализа и мерење оптичког спектра

· Индустријски ласерски системи и ОЕМ интеграција

Спецификације производа-1530нм 40мВ ДФБ оптички спојени ласер

Апсолутне максималне оцене

Електрооптичке карактеристике (Т = 25°Ц, ИФ = ИОП)

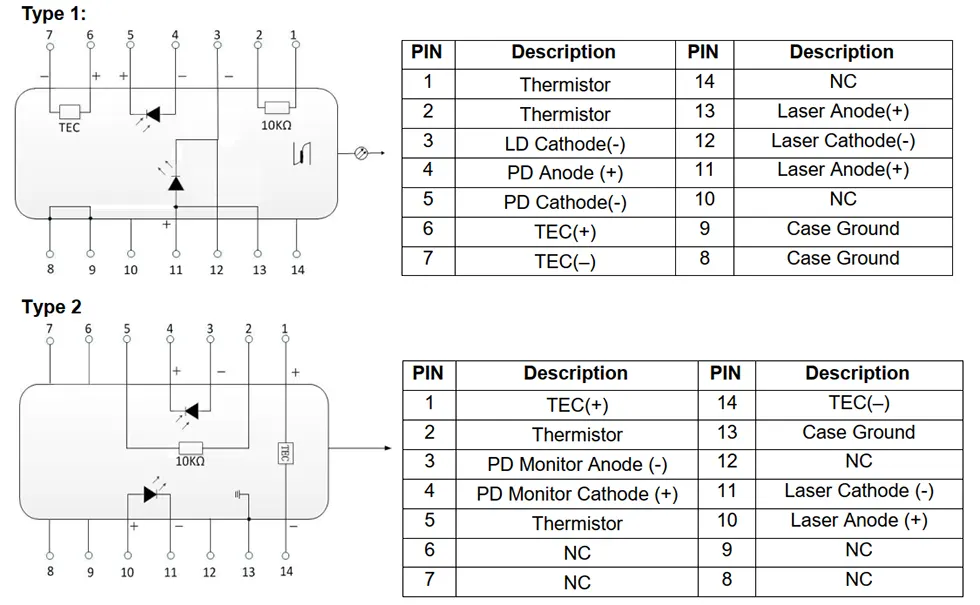

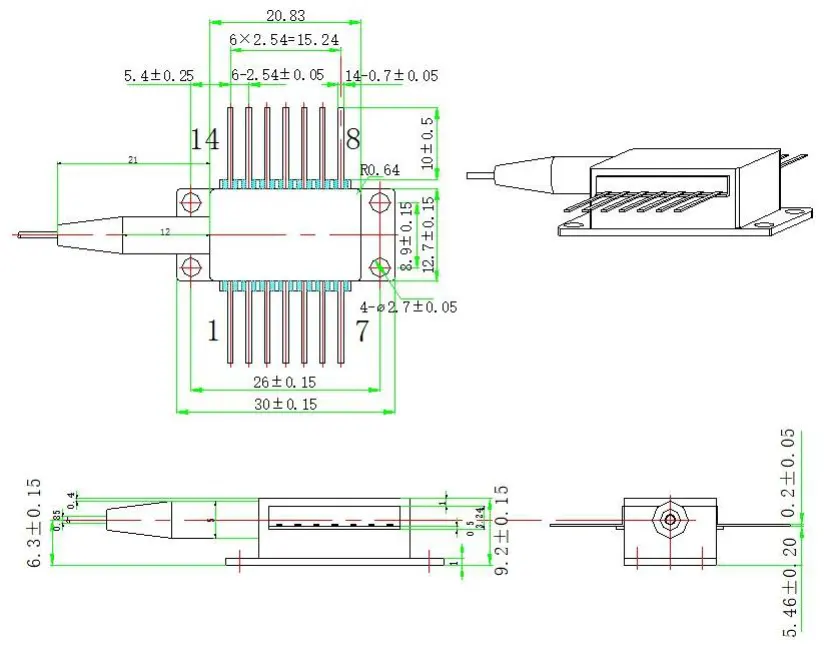

Паковање и дефиниција пинова-1530нм 40мВ ДФБ ласерски спојени ласер

Информације о поруџбини-1530нм 40мВ ДФБ фибер цоуплед ласер

Доступни модели

Напомена: Прилагођене таласне дужине унутар Ц-опсега, алтернативни нивои снаге, различите дужине влакана и опције конектора су доступне на захтев. Контактирајте наш продајни тим за прилагођене цене конфигурације и време испоруке.

Зашто одабрати Бок Оптроницс ДФБ ласере?

· Доказана технологија ДФБ ласерског чипа са доследним спецификацијама таласне дужине и снаге

· 100% функционално тестирање и преглед сагоревања пре испоруке

· Конкурентне цене са директном фабричком набавком

· Флексибилне количине поруџбина — подршка за прототипове за истраживање и развој и масовну производњу

· Опције прилагођавања таласне дужине, снаге, дужине влакна, конектора и конфигурације пинова

· Дугорочна стабилност снабдевања за производне програме и системску интеграцију

· Херметичко паковање у облику лептира са интегрисаним ТЕЦ за поуздан рад

· Међународна испорука преко ДХЛ/УПС/ФедЕк-а са потпуним праћењем

Често постављана питања (ФАК)

П: Која је разлика између ДФБ и ФП ласера?

О: ДФБ (Дистрибутед Феедбацк) ласери имају уграђену структуру решетке која омогућава рад у једном уздужном режиму (СЛМ) са уском ширином линије и високим односом потискивања бочног мода (СМСР ≥35дБ за овај уређај). ФП (Фабри-Перот) ласери обично раде са више уздужних модова и имају шири спектрални излаз.

ДФБ ласери су пожељнији за апликације које захтевају прецизну контролу таласне дужине и високу стабилност, као што су ВДМ системи, сензори влакана и прецизна инструментација, док се ФП ласери обично користе за апликације осетљиве на трошкове где је строга контрола таласне дужине мање критична.

П: Зашто је важан уграђени изолатор?

О: Повратне рефлексије од прикључака влакана, оптичких компоненти или крајева влакана могу се спојити назад у ласерску диоду, узрокујући флуктуације излазне снаге, нестабилност таласне дужине и повећан шум. Уграђени оптички изолатор смањује оптичке повратне информације, помажући у одржавању стабилне излазне снаге, стабилности таласне дужине и ниске перформансе шума.

П: Која је улога ТЕЦ-а и термистора?

О: Термоелектрични хладњак (ТЕЦ) и термистор раде заједно на одржавању температуре ласерског чипа кроз прецизну контролу температуре паковања. Пошто таласна дужина ласера ​​и излазна снага зависе од температуре, прецизна контрола температуре обезбеђује стабилне перформансе у различитим условима околине. Термистор од 10кΩ (Б-вредност 3950К) обезбеђује повратну температуру ТЕЦ контролеру, који прилагођава ТЕЦ струју да би одржао подешену температуру. Ово је неопходно за апликације које захтевају доследну таласну дужину и снагу.

П: Шта значи компатибилност са пиноутом ОЦ-48?

О: ОЦ-48 компатибилан пиноут односи се на додељивање пинова лептира пакета који се обично усваја у ОЦ-48 (2.5Гбпс СОНЕТ/СДХ) оптичким комуникационим апликацијама. Ова компатибилност поједностављује интеграцију у системе који користе сличне електричне и механичке интерфејсе. Доступне су две опције пиноута (Тип 1 и Тип 2) за прилагођавање различитих дизајна система.

П: Која је минимална количина поруџбине (МОК)?

О: МОК је 1 ком. Подржавамо флексибилне количине поруџбине. Стандардни модели се могу испоручити у малим количинама за истраживање и развој и израду прототипа, као и веће количине за производњу. Контактирајте наш продајни тим за специфичне цене по вашој потребној количини.

П: Могу ли добити прилагођену таласну дужину или ниво снаге?

О: Да, нудимо опције прилагођавања укључујући таласне дужине компатибилне са ЦВДМ и друге прилагођене таласне дужине унутар доступног опсега, алтернативне нивое излазне снаге, прилагођене дужине влакана, различите типове конектора (ФЦ/АПЦ, ФЦ/УПЦ, ЛЦ, итд.) и прилагођене конфигурације пинова. Контактирајте нас са својим специфичним захтевима и наш инжењерски тим ће прегледати изводљивост и дати понуду.

П: Која струја погона је потребна да би се постигао излаз од 40 мВ?

О: Типична радна струја на 25°Ц је 200мА, са максимално 300мА. Праг струје је типично 20мА (14мА минимум, 50мА максимум). Стварна радна струја може да варира између појединачних уређаја и температуре. Препоручујемо коришћење драјвера ласерске диоде са одговарајућим ограничењем струје и АПЦ (аутоматска контрола снаге) функцијом за стабилан рад.

П: Да ли је пакет лептира херметички затворен?

О: Да, лептир пакет са 14 иглица је херметички затворен, штитећи ласерски чип, изолатор и унутрашње компоненте од влаге, прашине и загађивача из околине. Ово обезбеђује поуздан дуготрајан рад и важно је за одржавање доследних перформанси током животног века производа.

Датасхеет и Тестсхеет-1530нм 40мВ ДФБ оптички спојени ласер

датасхеет

тест лист
