1550.12нм ДВДМ ДФБ ласер

Преглед производа-1550.12нм ДВДМ ДФБ ласер

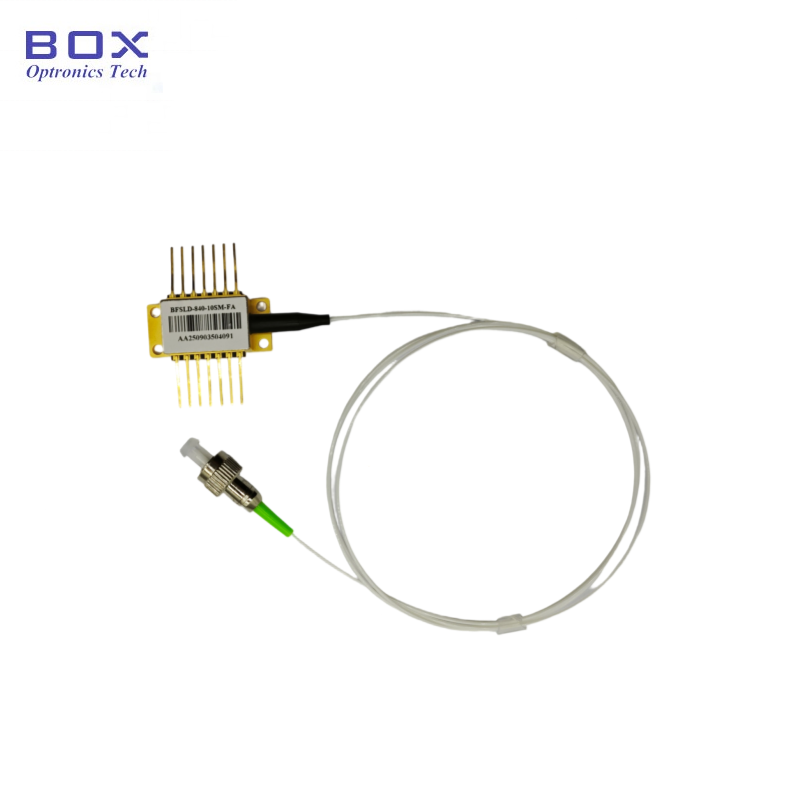

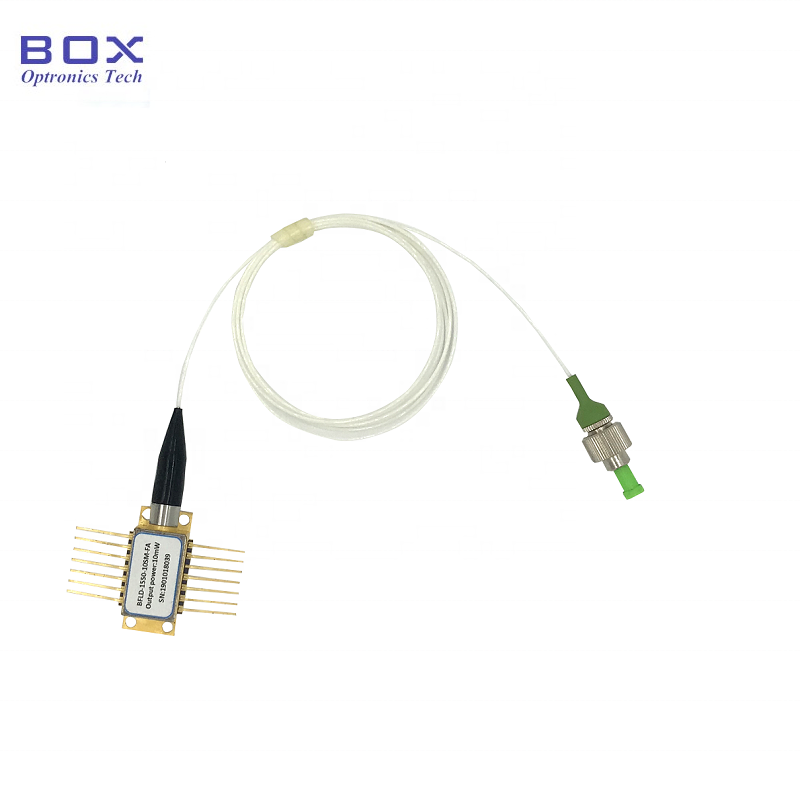

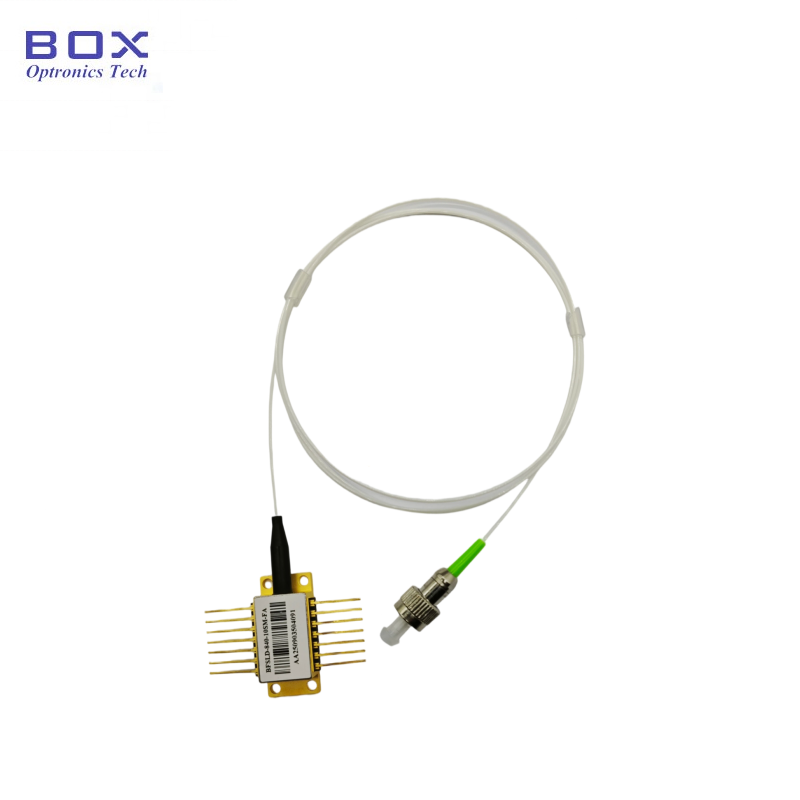

1550.12нм ДВДМ ДФБ ласер (модел БФЛД-ЦХ34-КСКССМ-ФА, ИТУ Грид Цханнел 34) је 14-пинова лептир упакована дистрибуирана ласерска диода са повратном спрегом посебно дизајнирана за аналогни ЦАТВ пренос и ДВДМ оптичке комуникационе апликације. Радећи на стандардној ИТУ таласној дужини мреже од 1550,12 нм, овај уређај испоручује оптичку излазну снагу од 10 мВ или 20 мВ кроз једномодно влакно или влакно које одржава поларизацију са ФЦ/АПЦ конектором.

Смештен у херметичком лептир пакету са 14 пинова са интегрисаним изолатором, термоелектричним хладњаком (ТЕЦ), термистором од 10 кΩ и фотодиодом за монитор, ласер обезбеђује стабилизацију температуре и снаге у целом опсегу радне температуре од -40°Ц до +85°Ц. Доступне су две конфигурације пиноут (Тип 1 и Тип 2) за компатибилност са различитим дизајном матичне плоче.

Кључне карактеристике-1550.12нм ДВДМ ДФБ ласер

· Стандардна таласна дужина ИТУ мреже: 1550,12 нм (канал 34), пуни опсег ЦХ18–ЦХ64 опционо

· Велика оптичка излазна снага: 10 мВ или 20 мВ

· Напредни дизајн аналогног чипа оптимизован за ЦАТВ пренос

· Високи однос потискивања бочног режима: СМСР ≥30дБ

· Уграђени оптички изолатор: изолација ≥30дБ @25°Ц

· Високи оптички повратни губитак: ≥40дБ

· Широк пропусни опсег модулације: типично 2,5 ГХз

· 14-пински херметички лептир пакет са интегрисаним ТЕЦ и термистором

· Интегрисана фотодиода монитора за праћење напајања

· Опције влакана: СМФ-28е једномодно или ПМФ-1550 влакно које одржава поларизацију

· Стандардни ФЦ/АПЦ конектор, 1,0 м пигтаил (900 μм лабава цев)

· Широк опсег радне температуре: -40°Ц до +85°Ц

· Две конфигурације пиноут-а (Тип 1/Тип 2) за флексибилност дизајна

Типичне примене-1550.12нм ДВДМ ДФБ ласер

· ЦАТВ мреже за емитовање и системи за пренос преко главе

· Мреже са ограниченим ресурсима влакана (мултиплексирање таласне дужине)

· Чвориште кабловске телевизије и опрема за дистрибуцију

· Модули оптичког предајника за аналогни РФ-преко влакна

· Инструментација за тестирање и мерење оптичких влакана

· Дистрибуција сателита и РФ сигнала преко влакана

· Истраживање и развој у лабораторијама за оптичку комуникацију

· ОЕМ интеграција у ЦАТВ и телеком опрему

Спецификације производа-1550.12нм ДВДМ ДФБ ласер

Апсолутне максималне оцене

Електрооптичке карактеристике (Т = 25°Ц, ИФ = ИОП)

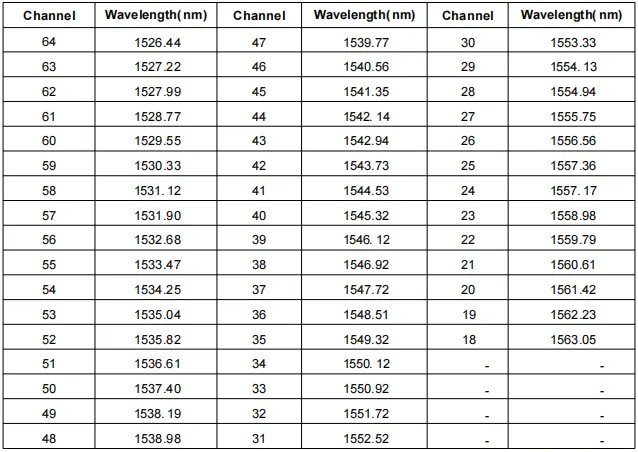

Референтна таласна дужина мреже ИТУ (одабрани канали)

Напомена: Пуни ИТУ мрежни канали ЦХ18–ЦХ64 (1526,44нм–1563,05нм) доступни су на захтев.

Спецификације оптичких влакана-1550.12нм ДВДМ ДФБ ласер

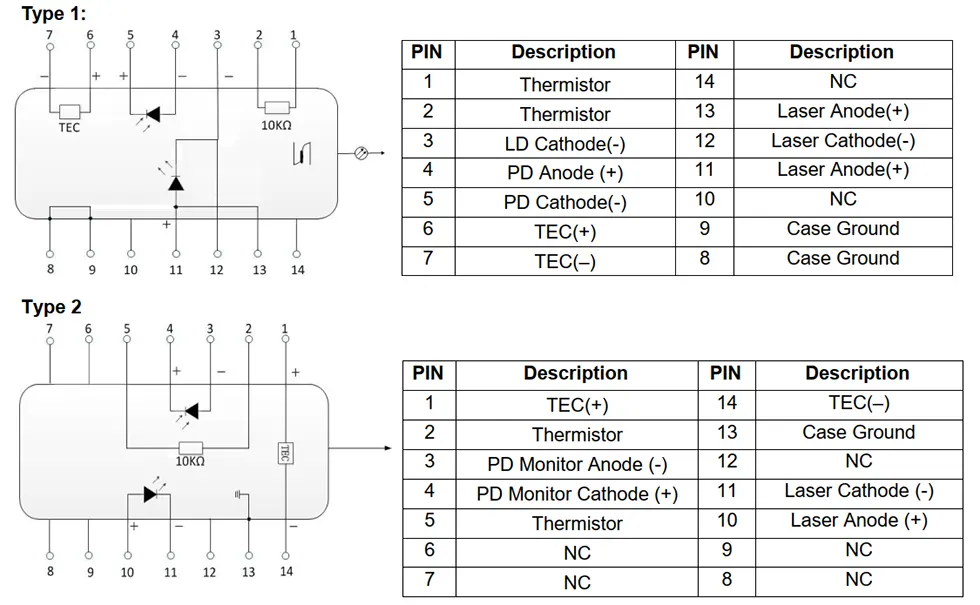

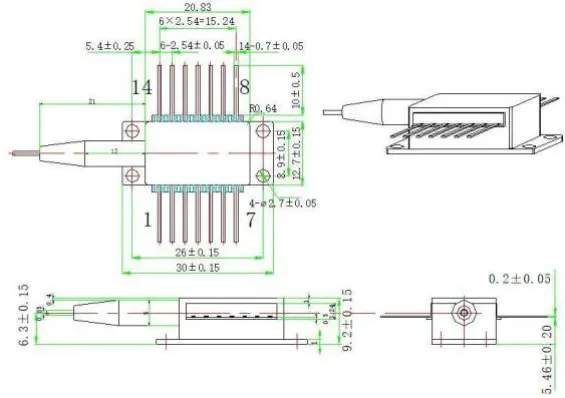

Дефиниција пакета и пинова-1550.12нм ДВДМ ДФБ ласер

Информације о наручивању-1550.12нм ДВДМ ДФБ ласер

Номенклатура модела

БФЛД - КСКСКСКС - КСКС - КСКС - КСКС (-Кс)

Пример: БФЛД-ЦХ34-10СМ-ФА

Зашто изабрати Бок Оптроницс ДВДМ ДФБ ласере?

· Доказана технологија ДФБ ласерског чипа са аналогно оптимизованим дизајном за ЦАТВ апликације

· 100% функционално тестирање и преглед сагоревања пре испоруке

· Пуна подршка таласне дужине мреже ИТУ (ЦХ18–ЦХ64) са уском толеранцијом таласне дужине

· Конкурентне цене са директном фабричком набавком

· Флексибилне количине поруџбина — подршка за прототипове за истраживање и развој и масовну производњу

· Опције прилагођавања таласне дужине, снаге, типа влакна, конектора и конфигурације пинова

· Дугорочна стабилност снабдевања за примену ЦАТВ мреже и производне програме

· Херметичко паковање у облику лептира са интегрисаним ТЕЦ за поуздан рад на великим температурама

· Међународна испорука преко ДХЛ/УПС/ФедЕк-а са потпуним праћењем

Често постављана питања (ФАК)

П: Која је разлика између овог ДВДМ ДФБ ласера ​​и стандардног ДФБ ласера?

О: Овај ИТУ-мрежни ДФБ ласер комбинује прецизну контролу таласне дужине са аналогним перформансама оптимизованим за ЦАТВ. Одликује га оптимизован дизајн ласерског чипа за висок однос носиоца и шума (ЦНР), ниске перформансе изобличења (ЦСО/ЦТБ) и стабилан оптички излаз.

У поређењу са стандардним ДФБ ласерима који су углавном дизајнирани за дигиталну оптичку комуникацију, ЦАТВ ДФБ ласери су посебно оптимизовани за апликације аналогне модулације где су линеарност и перформансе шума критичне.

П: Које су ИТУ таласне дужине мреже доступне?

О: Нудимо ИТУ-Т таласне дужине мреже од ЦХ18 (1563,05 нм) до ЦХ64 (1526,44 нм), покривајући најчешће коришћене ДВДМ канале Ц-опсега. Прилагођене таласне дужине су доступне у складу са специфичним системским захтевима.

П: Која је разлика између опција СМФ и ПМФ влакана?

О: СМФ-28е је стандардно једномодно влакно, погодно за већину ЦАТВ и општих оптичких комуникационих апликација где поларизација није критична. ПМФ-1550 је влакно које одржава поларизацију, дизајнирано за системе осетљиве на поларизацију. За ПМ влакна, спора оса је поравната са кључем конектора. Изаберите на основу захтева за поларизацију вашег система.

П: Зашто је уграђени изолатор важан за ЦАТВ апликације?

О: Оптичка повратна спрега узрокована рефлексијама влакана или оптичким компонентама може увести шум, нестабилност таласне дужине и деградацију сигнала у аналогним системима преноса. Уграђени оптички изолатор потискује оптичке повратне информације, обезбеђујући стабилну излазну снагу, низак ниво шума и поуздане перформансе ЦАТВ преноса.

П: Која је минимална количина поруџбине (МОК)?

О: МОК је 1 ком. Подржавамо флексибилне количине поруџбине. Стандардни модели се могу испоручити у малим количинама за истраживање и развој и израду прототипа, као и веће количине за постављање и производњу ЦАТВ мреже. Контактирајте наш продајни тим за специфичне цене по вашој потребној количини.

П: Могу ли добити прилагођену таласну дужину, снагу или конфигурацију конектора?

О: Да, нудимо свеобухватне опције прилагођавања укључујући било коју таласну дужину ИТУ мреже (ЦХ18–ЦХ64), прилагођене нивое излазне снаге у оквиру 6–20 мВ, алтернативне типове и дужине влакана, различите типове конектора (ФЦ/АПЦ, СЦ/АПЦ, ЛЦ, итд.) и прилагођене конфигурације пинова (Тип 1 или Тип 2). Контактирајте нас са својим специфичним захтевима и наш инжењерски тим ће прегледати изводљивост и дати понуду.

Датасхеет и Тестсхеет

Датасхеет

Тестсхеет

Леад Тиме

· Стандардне јединице (модели на лагеру): 3–5 радних дана

· Стандардна производња: 2–3 недеље

· Крупне поруџбине: контактирајте нас за производни распоред

· Прилагођене поруџбине: 3–4 недеље

· Међународна испорука: ~5 радних дана (ДХЛ/УПС/ФедЕк Екпресс)

Напомене о раду и руковање

· Ласерске диоде су уређаји осетљиви на електростатичко пражњење (ЕСД) — увек користите одговарајућу ЕСД заштиту при руковању

· Избегавајте додиривање крајњег дела влакна и оптичких компоненти голим прстима да бисте спречили контаминацију

· Чувајте некоришћене уређаје у амбалажи безбедној од ЕСД-а на препорученој температури складиштења (-40°Ц до +85°Ц)

· Не прекорачите апсолутне максималне оцене наведене у табели

· Увек користите драјвер ласерске диоде са ограничењем струје и заштитом од пренапона

· Омогућите ТЕЦ стабилизацију температуре пре него што примените струју ласерског погона за оптималне перформансе и поузданост

· Избегавајте прекомерно савијање пигтаил-а влакана  да бисте спречили оштећење влакана

· Очистите конекторе за влакна одговарајућим алатима за чишћење пре спајања да бисте спречили оштећење и губитак уметања

· Рад са ласером изнад номиналне струје или опсега спољне температуре може да скрати животни век и да изазове трајно оштећење
