1310нм 100мВ ДФБ ласер

Бок Оптроницс обезбеђује 1310нм 100мВ ДФБ ласер, врхунски ласерски извор са спрегнутим влакнима дизајниран за захтевну оптичку комуникацију, детекцију и апликације за тестирање. Овај уређај има структуру дистрибуиране повратне спреге (ДФБ) са више квантних бунара, која пружа изузетну стабилност таласне дужине, висок однос супресије бочног мода и до 120 мВ излазне снаге једномодног влакна.

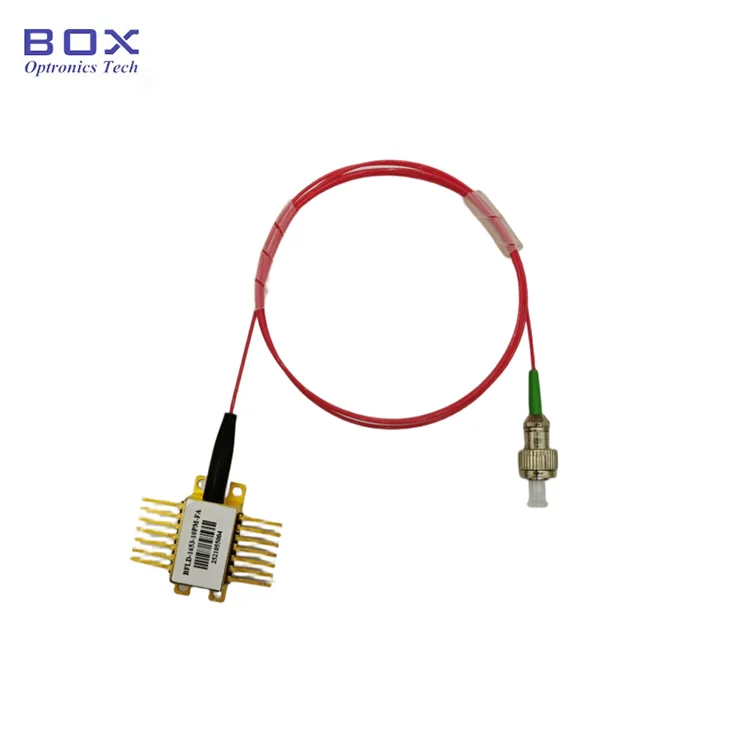

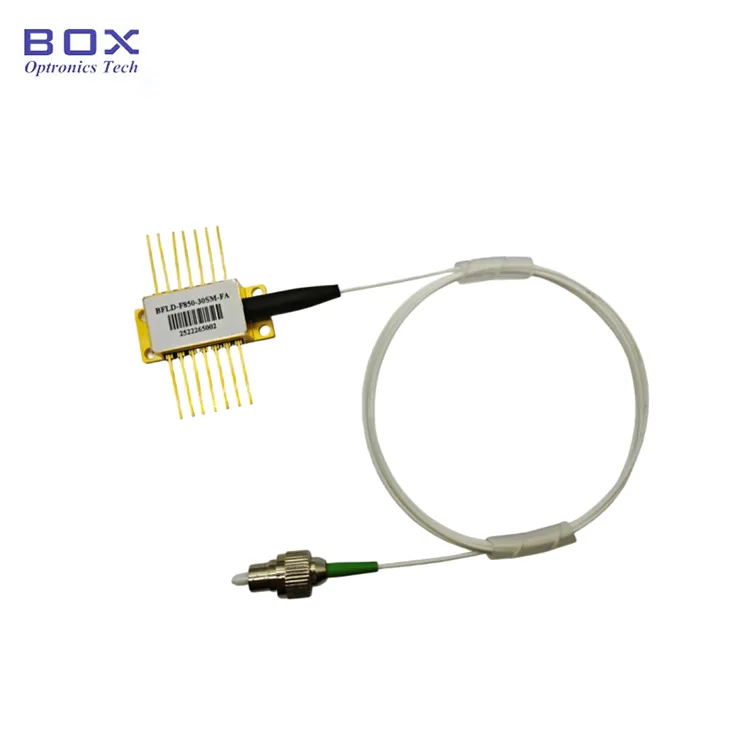

Смештен у стандардни лептир пакет са 14 пинова са интегрисаним ТЕЦ хладњаком, термистором, оптичким изолатором и фотодиодом за монитор, овај ласер је компатибилан са ОЦ-48 пиноут стандардима. Било да се ради о системима за тестирање велике снаге, оптичким мрежама за детекцију или комуникационим системима следеће генерације, Бок Оптроницс пружа поуздане перформансе подржане ригорозном контролом квалитета и глобалном техничком подршком.

Кључне карактеристике-1310нм 100мВ ДФБ ласер

● Висока оптичка излазна снага: типично до 120 мВ (СМ влакна)

● Мулти-квантни бунар (МКВ) ДФБ структура за супериорну стабилност таласне дужине

● Високи однос потискивања бочног режима (СМСР): типично >35 дБ

● Уграђени оптички изолатор за заштиту од позадинске рефлексије

● Интегрисани ТЕЦ хладњак и термистор за прецизну контролу таласне дужине

● Монитор фотодиоде за праћење снаге у реалном времену

● Опције влакана са једним модом (СМ) или са одржавањем поларизације (ПМ).

● Стандардни ФЦ/АПЦ конектор за влакна (прилагодљив)

● Компатибилан са ОЦ-48 пиноут-ом, индустријски стандардни 14-пински лептир пакет

Типичне примене-1310нм 100мВ ДФБ ласер

● Системи за оптичко тестирање и мерење велике снаге

● Оптички комуникациони предајници и примопредајници

● Извори за почетак оптичког појачала

● ФМЦВ ЛиДАР

● Лабораторије за истраживање и развој

● Праћење и контрола индустријских процеса

Техничке спецификације-1310нм 100мВ ДФБ ласер

Апсолутне максималне оцене

Оптичко-електричне карактеристике (Т=25°Ц, ИФ=ИОП)

Детаљи о производу-1310нм 100мВ ДФБ ласер

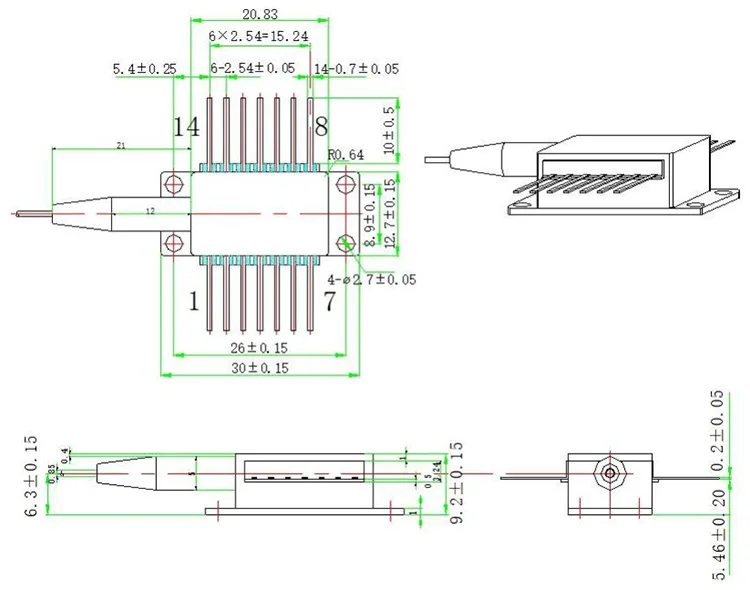

Димензије пакета

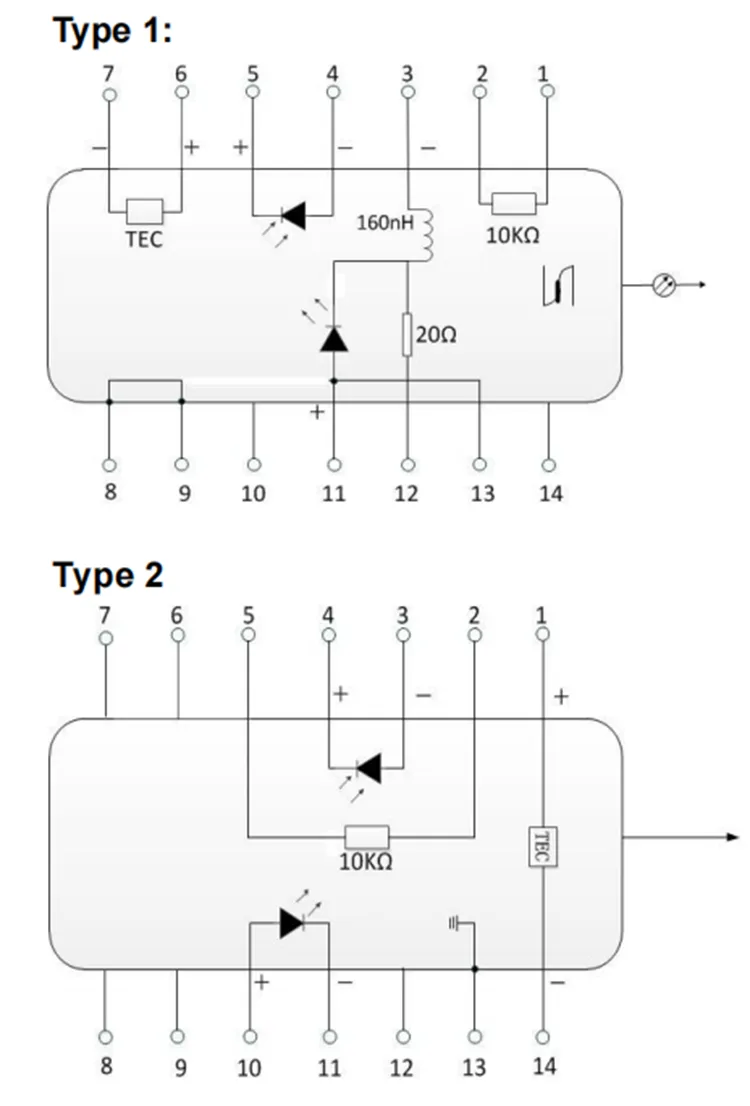

Дефиниција Пиноут (тип 1)

Дефиниција Пиноут (Тип2)

Зашто одабрати Бок Оптроницс?

● ✓ 10+ година професионалног искуства у производњи ласерских диода

● ✓ Строга контрола квалитета са 100% тестирањем пре испоруке

● ✓ Конкурентне цене уз стабилну могућност масовне испоруке

● ✓ Флексибилне опције прилагођавања таласне дужине, снаге, влакана и паковања

● ✓ 7×24 сата техничке подршке и брз одговор

● ✓ Тестирање узорака је доступно за процену

● ✓ ИСО9001:2015 сертификован систем управљања квалитетом

● ✓ Глобална испорука уз ДХЛ, УПС, ФедЕк експресну испоруку

Информације о наручивању

Парт Нумбер

БФЛД - КСКСКСКС - КСКС - КСКС - Кс

Пример: БФЛД-1310-1ХПМ-ФА2

1310нм 100мВ ДФБ14-пин Буттерфли ласерска диода,ПМ влакна, ФЦ/АПЦ конектор, Тип-2 пин-оут

Доступне опције прилагођавања

● Централна таласна дужина: 1270~1650нм (доступне прилагођене таласне дужине)

● Излазна снага: 10 мВ, 20 мВ, остало

● Тип влакна: Једномодно влакно, влакно које одржава поларизацију

● Дужина влакна: 1м, 1,5м, 2м (прилагођене дужине)

● Тип конектора: ФЦ/АПЦ, ФЦ/УПЦ, СЦ/АПЦ, ЛЦ/АПЦ, голо влакно

● Конфигурација Пиноут-а: Тип 1, Тип 2

За прилагођене захтеве, контактирајте наш продајни тим:

Е-пошта: салес06@бокоптроницс.цом

Тел: +86-13322933691

Веб сајт: ввв.бокпхотоницс.цом

Лист са подацима и извештај о испитивању

Свака јединица се испоручује са свеобухватним извештајем о тестирању који документује измерене параметре перформанси. Тестни лист садржи детаљне спецификације, криве перформанси и напомене за пажњу.

● Индивидуални извештај о тестирању приложен уз сваку јединицу

● Достављене су типичне спектралне криве и криве снаге

Датасхеет

Извештај о тестирању за референцу

Услови понуде и плаћања

Куоте Термс

● ЕКСВ (Франко фабрика): Препоручује се ако имате ДХЛ/УПС/ФедЕк налог. Шаљемо користећи ваш налог; ми не наплаћујемо трошкове доставе.

● ДАП (испоручено на место): Ако немате налог курира, можемо да организујемо испоруку са унапред плаћеном доставом.

● Други услови: контактирајте нас да бисмо разговарали.

Услови плаћања

● ПаиПал: Брзо и безбедно плаћање за узорке и мале поруџбине

● Т/Т (банковни трансфер): стандардни начин плаћања за нормалне производне поруџбине

● Алибаба Траде Ассуранце: Сигурна заштита поруџбина за онлајн трансакције уз гаранцију купца

● Флексибилни услови плаћања: по договору за дугорочне или стратешке партнере

Леад Тиме

● Стандардна производња: ~10 радних дана

● Артикли на лагеру: 2-3 радна дана за испоруку

● Прилагођене конфигурације: 15-20 радних дана

● Обим поруџбина: контактирајте за распоред производње

● Међународна испорука: 3-5 радних дана (ДХЛ/УПС/ФедЕк експрес)

● Убрзана услуга: доступна на захтев (можда се наплаћује додатна накнада)

Напомене о раду и руковање

ЕСД заштита

Овај уређај је осетљив на електростатику. Потребно је строго придржавање антистатичких заштитних мера током паковања, транспорта и употребе. Ако то не учините, то може довести до трајног оштећења уређаја.

● Увек носите антистатичку наруквицу приликом руковања

● Радите на правилно уземљеној антистатичкој простирци

● Уверите се да је сва опрема правилно уземљена

● Избегавајте да директно додирујете игле и конектор за влакна

Разматрање напајања

● Користите регулисани извор струје са ниским нивоом шума

● Примените одговарајуће ограничење струје да бисте спречили оштећења

● Избегавајте ударе напајања и напоне

● Никада немојте прекорачити максималну промотивну тренутну оцену

● Увек укључите ТЕЦ хлађење пре него што примените ласерску струју

Руковање влакнима

● Избегавајте претерано савијање влакана

● Не повлачите нити увијајте влакнасти пигтаил

● Очистите конекторе за влакна пре повезивања

● Увек користите поклопце за прашину када се конектор не користи

● Пре употребе проверите да ли на крају влакна има оштећења

Тхермал Манагемент

● Поставите уређај на одговарајући хладњак за оптималне перформансе

● Обезбедите добар топлотни контакт између паковања и хладњака

● Користите термални материјал интерфејса (термичка маст/подлога) за бољи пренос топлоте

● Радите унутар наведеног температурног опсега ради поузданости

● Дозволите довољно времена за загревање за стабилизацију таласне дужине

Осигурање квалитета и постпродајна услуга

Гарантни период

Бок Оптроницс гарантује да овај производ нема грешака у материјалу и изради у периоду од 12 месеци од датума куповине. Током гарантног периода, поправићемо или заменити неисправне производе по сопственом нахођењу, бесплатно.

Изузеци из гаранције

Следећи услови нису покривени бесплатном гаранцијом:

● Оштећења изазвана природним факторима (муња, поплава итд.) или утицајима околине

● Кварови у раду због неправилног рада или злоупотребе од стране корисника

● Очигледно физичко оштећење изазвано људском грешком

● Покушаји неовлашћеног растављања, модификације или поправке

● Измењене или непотпуне гаранцијске налепнице на кућишту

● Оштећење или губитак током транспорта након отпреме

● Штета узрокована прекорачењем максималних оцена или радних услова

Подршка након продаје

● Брзо време одговора: у року од 24 сата радним данима

● Решавање проблема на даљину и подршка за апликације

● Услуга плаћеног одржавања доступна је након гарантног рока

● Прилагођене техничке консултантске услуге
