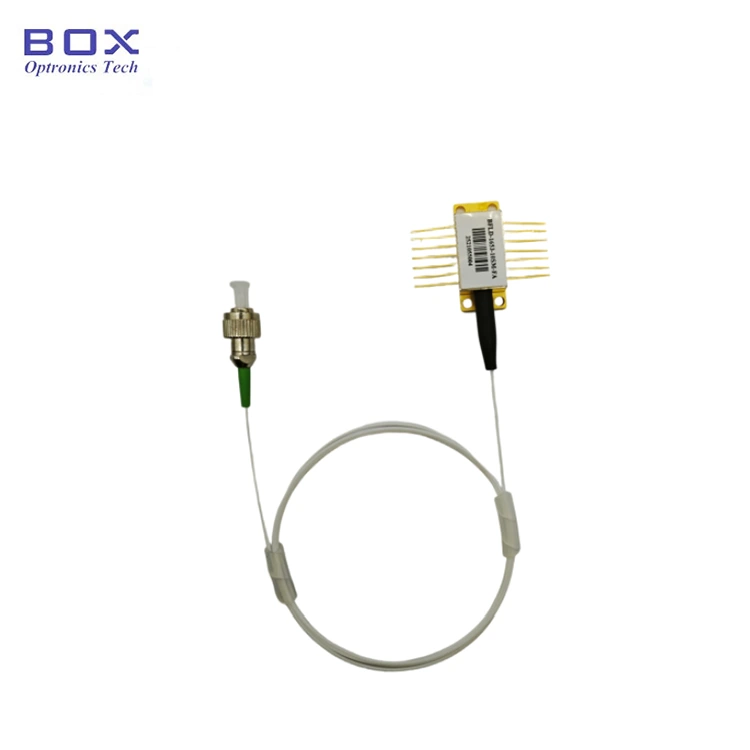

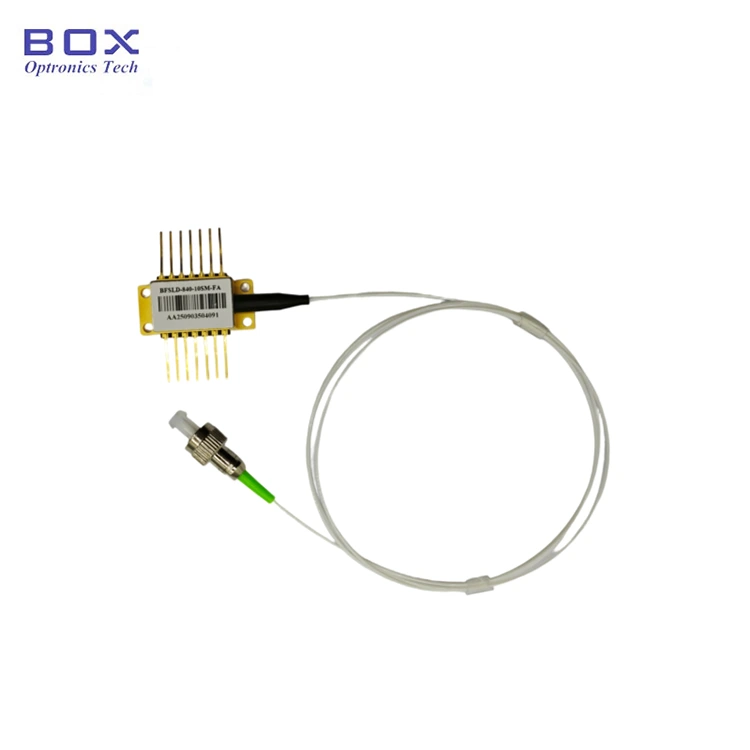

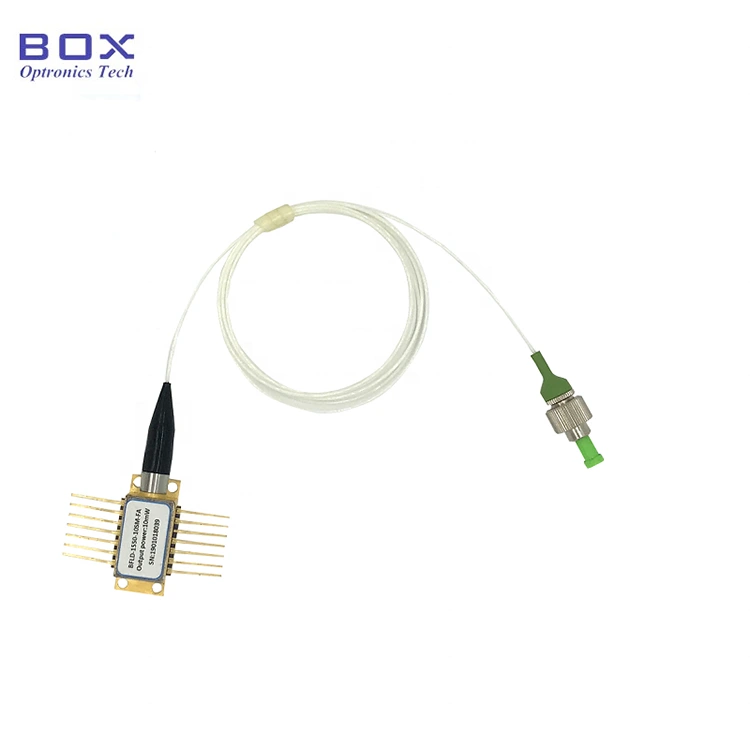

Бок Оптроницс-ова 10мВ Ц+Л Банд ДВДМ ДФБ ласерска диода је прецизан ласерски извор таласне дужине са опционим 1527,22~1610,92нм таласним дужинама Ц+Л опсега са прецизношћу таласне дужине од ±0,2нм и оптичком излазном снагом од 10мВ. Интегрисани ТЕЦ, термистор, фотодиода за монитор и оптички изолатор у стандардном пакету лептира са 14 пинова, који обезбеђује стабилну контролу таласне дужине, рад са ниским нивоом буке и лаку интеграцију ОЕМ система. Дизајниран за ДВДМ комуникационе системе, сензоре влакана и прецизне оптичке инструменте.
· Ц+Л таласне дужине опсега опционо: 1527,22 нм (Ц63) до 1610,92 нм (Л61)
· Високи однос потискивања бочног режима: минимум ≥40дБ, типично 50дБ (ЦВ)
· Бука ниског релативног интензитета (РИН): ≤ -145дБ/Хз (20-1000МХз)
· Уграђени оптички изолатор: изолација ≥30дБ
· Интегрисани термоелектрични хладњак (ТЕЦ) и термистор од 10 кΩ за стабилизацију таласне дужине
· Опције влакана: СМФ-28е једномодно или ПМ1550 влакно које одржава поларизацију
· Стандардни ФЦ/АПЦ конектор за влакна или прилагођени
· Мониторска фотодиода интегрисана за праћење излазне снаге
· Телцордиа ГР-468 је квалификован за поузданост, усаглашен са РоХС
· Преносни системи са мултиплексирањем густе таласне дужине (ДВДМ) преко Ц-опсега и Л-опсега
· ДВДМ модули предајника и транспондерске картице за телеком мреже
· Оптички сензорски системи за мерење температуре, напрезања и вибрација
· Анализа оптичког спектра и референтни извори таласне дужине
· Опрема за тестирање и карактеризацију оптичких компоненти
· Истраживање и развој у фотоничким и оптичким комуникационим лабораторијама
· Интеграција ОЕМ-а у опрему за телекомуникациони пренос и инструменте за тестирање
|
Параметар |
Симбол |
Стање |
Мин. |
Тип. |
Макс. |
Јединица |
|
Температура складиштења |
Тс |
- |
-40 |
- |
85 |
°Ц |
|
Температура радног кућишта |
Врх |
- |
-20 |
- |
70 |
°Ц |
|
Форвард Цуррент |
ИФ |
ЦВ |
- |
- |
200 |
мА |
|
Ласер Реверсе Волтаге |
ВЛР |
- |
- |
- |
2 |
V |
|
ПД Форвард Цуррент |
ИФПД |
- |
- |
- |
5 |
мА |
|
ПД обрнути напон |
ВРПД |
- |
- |
- |
10 |
V |
|
ТЕЦ Цуррент |
ИТЕЦ |
- |
- |
-1.5 |
+1.5 |
A |
|
ТЕЦ Волтаге |
ВТЕЦ |
- |
- |
-3.5 |
+3.5 |
V |
|
Параметар |
Симбол |
Тест Цондитион |
Мин. |
Тип. |
Макс. |
Јединица |
|
Центер Вавеленгтх |
λц |
ТЛ=15~35°Ц, ЦВ |
Приказује се у изабраним каналима |
нм |
||
|
Вршна оптичка излазна снага |
ПО |
- |
10 |
- |
- |
мВ |
|
Спецтрал Линевидтх |
ЛВ |
ФВХМ |
- |
3 |
5 |
МХз |
|
Однос потискивања бочног режима |
СМСР |
ЦВ |
40 |
50 |
- |
дБ |
|
Оптицал Исолатион |
- |
- |
30 |
- |
- |
дБ |
|
Релативни интензитет буке |
РИН |
20–1000МХз |
- |
- |
-145 |
дБ/Хз |
|
Дрифт таласне дужине (ЕОЛ) |
Δλ |
25-годишњи животни век |
- |
- |
±0.1 |
нм |
|
Температурни коефицијент таласне дужине |
Δλ/ΔТ |
ТЕЦ 15°Ц до 35°Ц |
- |
0.09 |
- |
нм/°Ц |
|
Коефицијент струје таласне дужине |
Δλ/ΔИ |
- |
- |
0.01 |
- |
нм/мА |
|
Параметар |
Симбол |
Тест Цондитион |
Мин. |
Тип. |
Макс. |
Јединица |
|
Тхресхолд Цуррент |
Итх |
- |
- |
10 |
35 |
мА |
|
Ефикасност нагиба |
η |
ПО=10мВ, ЦВ |
0.05 |
0.13 |
0.2 |
мВ/мА |
|
Оператинг Цуррент |
Иоп |
ПО=10мВ, ЦВ |
- |
100 |
150 |
мА |
|
ТЕЦ подешена температура |
Тс |
- |
15 |
- |
35 |
°Ц |
|
Ласер Форвард Волтаге |
ВФ |
ПО=10мВ, ЦВ |
- |
1.2 |
3.0 |
V |
|
Монитор ПД Цуррент |
ИМПД |
ПО=10мВ, ЦВ |
10 |
- |
2500 |
μА |
|
Монитор тамне струје |
ИД |
ИФ=0мА, ВРПД=5В |
- |
- |
0.1 |
μА |
|
Тхермистор Цуррент |
ИТЦ |
- |
10 |
- |
100 |
μА |
|
Тхермистор Ресистанце |
РТХ |
ТЛ=25°Ц |
9.5 |
10 |
10.5 |
кΩ |
|
Тхермистор Цонстант |
B |
- |
3800 |
- |
4100 |
K |
|
ТЕЦ Цуррент |
ИТЕЦ |
ТЛ=25°Ц, ТЦ=70°Ц |
-1.5 |
- |
+1.5 |
A |
|
ТЕЦ Волтаге |
ВТЕЦ |
ТЛ=25°Ц, ТЦ=70°Ц |
-3.5 |
- |
+3.5 |
V |
|
ТЕЦ Цапацити |
ΔТ |
Тц=70°Ц |
- |
- |
50 |
°Ц |
|
Канал |
Парт Нумбер |
Мин. Таласна дужина (нм) |
Тип. Таласна дужина (нм) |
Макс. Таласна дужина (нм) |
Јединица |
|
Ц63 |
БФЛД-Ц63-10КСКС-КСКС |
1527.02 |
1527.22 |
1527.42 |
нм |
|
Х62 |
БФЛД-Х62-10КСКС-КСКС |
1527.40 |
1527.60 |
1527.80 |
нм |
|
Ц62 |
БФЛД-Ц62-10КСКС-КСКС |
1527.79 |
1527.99 |
1528.19 |
нм |
|
Х61 |
БФЛД-Х61-10КСКС-КСКС |
1528.18 |
1528.38 |
1528.58 |
нм |
|
Ц61 |
БФЛД-Ц61-10КСКС-КСКС |
1528.57 |
1528.77 |
1528.97 |
нм |
|
Х60 |
БФЛД-Х60-10КСКС-КСКС |
1528.96 |
1529.16 |
1529.36 |
нм |
|
Ц60 |
БФЛД-Ц60-10КСКС-КСКС |
1529.35 |
1529.55 |
1529.75 |
нм |
|
Х59 |
БФЛД-Х59-10КСКС-КСКС |
1529.74 |
1529.94 |
1530.14 |
нм |
|
Ц59 |
БФЛД-Ц59-10КСКС-КСКС |
1530.13 |
1530.33 |
1530.53 |
нм |
|
Х58 |
БФЛД-Х58-10КСКС-КСКС |
1530.52 |
1530.72 |
1530.92 |
нм |
|
Ц58 |
БФЛД-Ц58-10КСКС-КСКС |
1530.92 |
1531.12 |
1531.32 |
нм |
|
Х57 |
БФЛД-Х57-10КСКС-КСКС |
1531.31 |
1531.51 |
1531.71 |
нм |
|
Ц57 |
БФЛД-Ц57-10КСКС-КСКС |
1531.70 |
1531.90 |
1532.10 |
нм |
|
Х56 |
БФЛД-Х56-10КСКС-КСКС |
1532.09 |
1532.29 |
1532.49 |
нм |
|
Ц56 |
БФЛД-Ц56-10КСКС-КСКС |
1532.48 |
1532.68 |
1532.88 |
нм |
|
Х55 |
БФЛД-Х55-10КСКС-КСКС |
1532.87 |
1533.07 |
1533.27 |
нм |
|
Ц55 |
БФЛД-Ц55-10КСКС-КСКС |
1533.27 |
1533.47 |
1533.67 |
нм |
|
Х54 |
БФЛД-Х54-10КСКС-КСКС |
1533.66 |
1533.86 |
1534.06 |
нм |
|
Ц54 |
БФЛД-Ц54-10КСКС-КСКС |
1534.05 |
1534.25 |
1534.45 |
нм |
|
Х53 |
БФЛД-Х53-10КСКС-КСКС |
1534.44 |
1534.64 |
1534.84 |
нм |
|
Ц53 |
БФЛД-Ц53-10КСКС-КСКС |
1534.84 |
1535.04 |
1535.24 |
нм |
|
Х52 |
БФЛД-Х52-10КСКС-КСКС |
1535.23 |
1535.43 |
1535.63 |
нм |
|
Ц52 |
БФЛД-Ц52-10КСКС-КСКС |
1535.62 |
1535.82 |
1536.02 |
нм |
|
Х51 |
БФЛД-Х51-10КСКС-КСКС |
1536.02 |
1536.22 |
1536.42 |
нм |
|
Ц51 |
БФЛД-Ц51-10КСКС-КСКС |
1536.41 |
1536.61 |
1536.81 |
нм |
|
Х50 |
БФЛД-Х50-10КСКС-КСКС |
1536.80 |
1537.00 |
1537.20 |
нм |
|
Ц50 |
БФЛД-Ц50-10КСКС-КСКС |
1537.20 |
1537.40 |
1537.60 |
нм |
|
Х49 |
БФЛД-Х49-10КСКС-КСКС |
1537.59 |
1537.79 |
1537.99 |
нм |
|
Ц49 |
БФЛД-Ц49-10КСКС-КСКС |
1537.99 |
1538.19 |
1538.39 |
нм |
|
Х48 |
БФЛД-Х48-10КСКС-КСКС |
1538.38 |
1538.58 |
1538.78 |
нм |
|
Ц48 |
БФЛД-Ц48-10КСКС-КСКС |
1538.78 |
1538.98 |
1539.18 |
нм |
|
Х47 |
БФЛД-Х47-10КСКС-КСКС |
1539.17 |
1539.37 |
1539.57 |
нм |
|
Ц47 |
БФЛД-Ц47-10КСКС-КСКС |
1539.57 |
1539.77 |
1539.97 |
нм |
|
Х46 |
БФЛД-Х46-10КСКС-КСКС |
1539.96 |
1540.16 |
1540.36 |
нм |
|
Ц46 |
БФЛД-Ц46-10КСКС-КСКС |
1540.36 |
1540.56 |
1540.76 |
нм |
|
Х45 |
БФЛД-Х45-10КСКС-КСКС |
1540.75 |
1540.95 |
1541.15 |
нм |
|
Ц45 |
БФЛД-Ц45-10КСКС-КСКС |
1541.15 |
1541.35 |
1541.55 |
нм |
|
Х44 |
БФЛД-Х44-10КСКС-КСКС |
1541.55 |
1541.75 |
1541.95 |
нм |
|
Ц44 |
БФЛД-Ц44-10КСКС-КСКС |
1541.94 |
1542.14 |
1542.34 |
нм |
|
Х43 |
БФЛД-Х43-10КСКС-КСКС |
1542.34 |
1542.54 |
1542.74 |
нм |
|
Ц43 |
БФЛД-Ц43-10КСКС-КСКС |
1542.74 |
1542.94 |
1543.14 |
нм |
|
Х42 |
БФЛД-Х42-10КСКС-КСКС |
1543.13 |
1543.33 |
1543.53 |
нм |
|
Ц42 |
БФЛД-Ц42-10КСКС-КСКС |
1543.53 |
1543.73 |
1543.93 |
нм |
|
Х41 |
БФЛД-Х41-10КСКС-КСКС |
1543.93 |
1544.13 |
1544.33 |
нм |
|
Ц41 |
БФЛД-Ц41-10КСКС-КСКС |
1544.33 |
1544.53 |
1544.73 |
нм |
|
Х40 |
БФЛД-Х40-10КСКС-КСКС |
1544.72 |
1544.92 |
1545.12 |
нм |
|
Ц40 |
БФЛД-Ц40-10КСКС-КСКС |
1545.12 |
1545.32 |
1545.52 |
нм |
|
Х39 |
БФЛД-Х39-10КСКС-КСКС |
1545.52 |
1545.72 |
1545.92 |
нм |
|
Ц39 |
БФЛД-Ц39-10КСКС-КСКС |
1545.92 |
1546.12 |
1546.32 |
нм |
|
Х38 |
БФЛД-Х38-10КСКС-КСКС |
1546.32 |
1546.52 |
1546.72 |
нм |
|
Ц38 |
БФЛД-Ц38-10КСКС-КСКС |
1546.72 |
1546.92 |
1547.12 |
нм |
|
Х37 |
БФЛД-Х37-10КСКС-КСКС |
1547.12 |
1547.32 |
1547.52 |
нм |
|
Ц37 |
БФЛД-Ц37-10КСКС-КСКС |
1547.52 |
1547.72 |
1547.92 |
нм |
|
Х36 |
БФЛД-Х36-10КСКС-КСКС |
1547.91 |
1548.11 |
1548.31 |
нм |
|
Ц36 |
БФЛД-Ц36-10КСКС-КСКС |
1548.31 |
1548.51 |
1548.71 |
нм |
|
Х35 |
БФЛД-Х35-10КСКС-КСКС |
1548.71 |
1548.91 |
1549.11 |
нм |
|
Ц35 |
БФЛД-Ц35-10КСКС-КСКС |
1549.12 |
1549.32 |
1549.52 |
нм |
|
Х34 |
БФЛД-Х34-10КСКС-КСКС |
1549.52 |
1549.72 |
1549.92 |
нм |
|
Ц34 |
БФЛД-Ц34-10КСКС-КСКС |
1549.92 |
1550.12 |
1550.32 |
нм |
|
Х33 |
БФЛД-Х33-10КСКС-КСКС |
1550.32 |
1550.52 |
1550.72 |
нм |
|
Ц33 |
БФЛД-Ц33-10КСКС-КСКС |
1550.72 |
1550.92 |
1551.12 |
нм |
|
Х32 |
БФЛД-Х32-10КСКС-КСКС |
1551.12 |
1551.32 |
1551.52 |
нм |
|
Ц32 |
БФЛД-Ц32-10КСКС-КСКС |
1551.52 |
1551.72 |
1551.92 |
нм |
|
Х31 |
БФЛД-Х31-10КСКС-КСКС |
1551.92 |
1552.12 |
1552.32 |
нм |
|
Ц31 |
БФЛД-Ц31-10КСКС-КСКС |
1552.32 |
1552.52 |
1552.72 |
нм |
|
Х30 |
БФЛД-Х30-10КСКС-КСКС |
1552.73 |
1552.93 |
1553.13 |
нм |
|
Ц30 |
БФЛД-Ц30-10КСКС-КСКС |
1553.13 |
1553.33 |
1553.53 |
нм |
|
Х29 |
БФЛД-Х29-10КСКС-КСКС |
1553.53 |
1553.73 |
1553.93 |
нм |
|
Ц29 |
БФЛД-Ц29-10КСКС-КСКС |
1553.93 |
1554.13 |
1554.33 |
нм |
|
Х28 |
БФЛД-Х28-10КСКС-КСКС |
1554.34 |
1554.54 |
1554.74 |
нм |
|
Ц28 |
БФЛД-Ц28-10КСКС-КСКС |
1554.74 |
1554.94 |
1555.14 |
нм |
|
Х27 |
БФЛД-Х27-10КСКС-КСКС |
1555.14 |
1555.34 |
1555.54 |
нм |
|
Ц27 |
БФЛД-Ц27-10КСКС-КСКС |
1555.55 |
1555.75 |
1555.95 |
нм |
|
Х26 |
БФЛД-Х26-10КСКС-КСКС |
1555.95 |
1556.15 |
1556.35 |
нм |
|
Ц26 |
БФЛД-Ц26-10КСКС-КСКС |
1556.35 |
1556.55 |
1556.75 |
нм |
|
Х25 |
БФЛД-Х25-10КСКС-КСКС |
1556.76 |
1556.96 |
1557.16 |
нм |
|
Ц25 |
БФЛД-Ц25-10КСКС-КСКС |
1557.16 |
1557.36 |
1557.56 |
нм |
|
Х24 |
БФЛД-Х24-10КСКС-КСКС |
1557.57 |
1557.77 |
1557.97 |
нм |
|
Ц24 |
БФЛД-Ц24-10КСКС-КСКС |
1557.97 |
1558.17 |
1558.37 |
нм |
|
Х23 |
БФЛД-Х23-10КСКС-КСКС |
1558.38 |
1558.58 |
1558.78 |
нм |
|
Ц23 |
БФЛД-Ц23-10КСКС-КСКС |
1558.78 |
1558.98 |
1559.18 |
нм |
|
Х22 |
БФЛД-Х22-10КСКС-КСКС |
1559.19 |
1559.39 |
1559.59 |
нм |
|
Ц22 |
БФЛД-Ц22-10КСКС-КСКС |
1559.59 |
1559.79 |
1559.99 |
нм |
|
Х21 |
БФЛД-Х21-10КСКС-КСКС |
1560.00 |
1560.20 |
1560.40 |
нм |
|
Ц21 |
БФЛД-Ц21-10КСКС-КСКС |
1560.41 |
1560.61 |
1560.81 |
нм |
|
Х20 |
БФЛД-Х20-10КСКС-КСКС |
1560.81 |
1561.01 |
1561.21 |
нм |
|
Ц20 |
БФЛД-Ц20-10КСКС-КСКС |
1561.22 |
1561.42 |
1561.62 |
нм |
|
Х19 |
БФЛД-Х19-10КСКС-КСКС |
1561.63 |
1561.83 |
1562.03 |
нм |
|
Ц19 |
БФЛД-Ц19-10КСКС-КСКС |
1562.03 |
1562.23 |
1562.43 |
нм |
|
Х18 |
БФЛД-Х18-10КСКС-КСКС |
1562.44 |
1562.64 |
1562.84 |
нм |
|
Ц18 |
БФЛД-Ц18-10КСКС-КСКС |
1562.85 |
1563.05 |
1563.25 |
нм |
|
Х17 |
БФЛД-Х17-10КСКС-КСКС |
1563.25 |
1563.45 |
1563.65 |
нм |
|
Ц17 |
БФЛД-Ц17-10КСКС-КСКС |
1563.66 |
1563.86 |
1564.06 |
нм |
|
Х16 |
БФЛД-Х16-10КСКС-КСКС |
1564.07 |
1564.27 |
1564.47 |
нм |
|
Ц16 |
БФЛД-Ц16-10КСКС-КСКС |
1564.48 |
1564.68 |
1564.88 |
нм |
|
Х15 |
БФЛД-Х15-10КСКС-КСКС |
1564.89 |
1565.09 |
1565.29 |
нм |
|
Ц15 |
БФЛД-Ц15-10КСКС-КСКС |
1565.30 |
1565.50 |
1565.70 |
нм |
|
Х14 |
БФЛД-Х14-10КСКС-КСКС |
1565.70 |
1565.90 |
1566.10 |
нм |
|
Ц14 |
БФЛД-Ц14-10КСКС-КСКС |
1566.11 |
1566.31 |
1566.51 |
нм |
|
Х13 |
БФЛД-Х13-10КСКС-КСКС |
1566.52 |
1566.72 |
1566.92 |
нм |
|
Ц13 |
БФЛД-Ц13-10КСКС-КСКС |
1566.93 |
1567.13 |
1567.33 |
нм |
|
Х12 |
БФЛД-Х12-10КСКС-КСКС |
1567.34 |
1567.54 |
1567.74 |
нм |
|
Ц12 |
БФЛД-Ц12-10КСКС-КСКС |
1567.75 |
1567.95 |
1568.15 |
нм |
|
Х11 |
БФЛД-Х11-10КСКС-КСКС |
1568.16 |
1568.36 |
1568.56 |
нм |
|
Ц11 |
БФЛД-Ц11-10КСКС-КСКС |
1568.57 |
1568.77 |
1568.97 |
нм |
|
Х10 |
БФЛД-Х10-10КСКС-КСКС |
1568.98 |
1569.18 |
1569.38 |
нм |
|
Ц10 |
БФЛД-Ц10-10КСКС-КСКС |
1569.39 |
1569.59 |
1569.79 |
нм |
|
Х09 |
БФЛД-Х09-10КСКС-КСКС |
1569.81 |
1570.01 |
1570.21 |
нм |
|
Ц09 |
БФЛД-Ц09-10КСКС-КСКС |
1570.22 |
1570.42 |
1570.62 |
нм |
|
Х08 |
БФЛД-Х08-10КСКС-КСКС |
1570.63 |
1570.83 |
1571.03 |
нм |
|
Ц08 |
БФЛД-Ц08-10КСКС-КСКС |
1571.04 |
1571.24 |
1571.44 |
нм |
|
Х07 |
БФЛД-Х07-10КСКС-КСКС |
1571.45 |
1571.65 |
1571.85 |
нм |
|
Ц07 |
БФЛД-Ц07-10КСКС-КСКС |
1571.86 |
1572.06 |
1572.26 |
нм |
|
Х06 |
БФЛД-Х06-10КСКС-КСКС |
1572.28 |
1572.48 |
1572.68 |
нм |
|
Ц06 |
БФЛД-Ц06-10КСКС-КСКС |
1572.69 |
1572.89 |
1573.09 |
нм |
|
Х05 |
БФЛД-Х05-10КСКС-КСКС |
1573.10 |
1573.30 |
1573.50 |
нм |
|
Ц05 |
БФЛД-Ц05-10КСКС-КСКС |
1573.51 |
1573.71 |
1573.91 |
нм |
|
Х04 |
БФЛД-Х04-10КСКС-КСКС |
1573.93 |
1574.13 |
1574.33 |
нм |
|
Ц04 |
БФЛД-Ц04-10КСКС-КСКС |
1574.34 |
1574.54 |
1574.74 |
нм |
|
Х03 |
БФЛД-Х03-10КСКС-КСКС |
1574.75 |
1574.95 |
1575.15 |
нм |
|
Ц03 |
БФЛД-Ц03-10КСКС-КСКС |
1575.17 |
1575.37 |
1575.57 |
нм |
|
Х02 |
БФЛД-Х02-10КСКС-КСКС |
1575.58 |
1575.78 |
1575.98 |
нм |
|
Ц02 |
БФЛД-Ц02-10КСКС-КСКС |
1576.00 |
1576.20 |
1576.40 |
нм |
|
Х01 |
БФЛД-Х01-10КСКС-КСКС |
1576.41 |
1576.61 |
1576.81 |
нм |
|
Ц01 |
БФЛД-Ц01-10КСКС-КСКС |
1576.83 |
1577.03 |
1577.23 |
нм |
|
К00 |
БФЛД-К00-10КСКС-КСКС |
1577.24 |
1577.44 |
1577.64 |
нм |
|
Л00 |
БФЛД-Л00-10КСКС-КСКС |
1577.66 |
1577.86 |
1578.06 |
нм |
|
К99 |
БФЛД-К99-10КСКС-КСКС |
1578.07 |
1578.27 |
1578.47 |
нм |
|
Л99 |
БФЛД-Л99-10КСКС-КСКС |
1578.49 |
1578.69 |
1578.89 |
нм |
|
К98 |
БФЛД-К98-10КСКС-КСКС |
1578.90 |
1579.10 |
1579.30 |
нм |
|
Л98 |
БФЛД-Л98-10КСКС-КСКС |
1579.32 |
1579.52 |
1579.72 |
нм |
|
К97 |
БФЛД-К97-10КСКС-КСКС |
1579.73 |
1579.93 |
1580.13 |
нм |
|
Л97 |
БФЛД-Л97-10КСКС-КСКС |
1580.15 |
1580.35 |
1580.55 |
нм |
|
К96 |
БФЛД-К96-10КСКС-КСКС |
1580.57 |
1580.77 |
1580.97 |
нм |
|
Л96 |
БФЛД-Л96-10КСКС-КСКС |
1580.98 |
1581.18 |
1581.38 |
нм |
|
К95 |
БФЛД-К95-10КСКС-КСКС |
1581.40 |
1581.60 |
1581.80 |
нм |
|
Л95 |
БФЛД-Л95-10КСКС-КСКС |
1581.82 |
1582.02 |
1582.22 |
нм |
|
К94 |
БФЛД-К94-10КСКС-КСКС |
1582.24 |
1582.44 |
1582.64 |
нм |
|
Л94 |
БФЛД-Л94-10КСКС-КСКС |
1582.65 |
1582.85 |
1583.05 |
нм |
|
К93 |
БФЛД-К93-10КСКС-КСКС |
1583.07 |
1583.27 |
1583.47 |
нм |
|
Л93 |
БФЛД-Л93-10КСКС-КСКС |
1583.49 |
1583.69 |
1583.89 |
нм |
|
К92 |
БФЛД-К92-10КСКС-КСКС |
1583.91 |
1584.11 |
1584.31 |
нм |
|
Л92 |
БФЛД-Л92-10КСКС-КСКС |
1584.33 |
1584.53 |
1584.73 |
нм |
|
К91 |
БФЛД-К91-10КСКС-КСКС |
1584.75 |
1584.95 |
1585.15 |
нм |
|
Л91 |
БФЛД-Л91-10КСКС-КСКС |
1585.16 |
1585.36 |
1585.56 |
нм |
|
К90 |
БФЛД-К90-10КСКС-КСКС |
1585.58 |
1585.78 |
1585.98 |
нм |
|
Л90 |
БФЛД-Л90-10КСКС-КСКС |
1586.00 |
1586.20 |
1586.40 |
нм |
|
К89 |
БФЛД-К89-10КСКС-КСКС |
1586.42 |
1586.62 |
1586.82 |
нм |
|
Л89 |
БФЛД-Л89-10КСКС-КСКС |
1586.84 |
1587.04 |
1587.24 |
нм |
|
К88 |
БФЛД-К88-10КСКС-КСКС |
1587.26 |
1587.46 |
1587.66 |
нм |
|
Л88 |
БФЛД-Л88-10КСКС-КСКС |
1587.68 |
1587.88 |
1588.08 |
нм |
|
К87 |
БФЛД-К87-10КСКС-КСКС |
1588.10 |
1588.30 |
1588.50 |
нм |
|
Л87 |
БФЛД-Л87-10КСКС-КСКС |
1588.53 |
1588.73 |
1588.93 |
нм |
|
К86 |
БФЛД-К86-10КСКС-КСКС |
1588.95 |
1589.15 |
1589.35 |
нм |
|
Л86 |
БФЛД-Л86-10КСКС-КСКС |
1589.37 |
1589.57 |
1589.77 |
нм |
|
К85 |
БФЛД-К85-10КСКС-КСКС |
1589.79 |
1589.99 |
1590.19 |
нм |
|
Л85 |
БФЛД-Л85-10КСКС-КСКС |
1590.21 |
1590.41 |
1590.61 |
нм |
|
К84 |
БФЛД-К84-10КСКС-КСКС |
1590.63 |
1590.83 |
1591.03 |
нм |
|
Л84 |
БФЛД-Л84-10КСКС-КСКС |
1591.06 |
1591.26 |
1591.46 |
нм |
|
К83 |
БФЛД-К83-10КСКС-КСКС |
1591.48 |
1591.68 |
1591.88 |
нм |
|
Л83 |
БФЛД-Л83-10КСКС-КСКС |
1591.90 |
1592.10 |
1592.30 |
нм |
|
К82 |
БФЛД-К82-10КСКС-КСКС |
1592.32 |
1592.52 |
1592.72 |
нм |
|
Л82 |
БФЛД-Л82-10КСКС-КСКС |
1592.75 |
1592.95 |
1593.15 |
нм |
|
К81 |
БФЛД-К81-10КСКС-КСКС |
1593.17 |
1593.37 |
1593.57 |
нм |
|
Л81 |
БФЛД-Л81-10КСКС-КСКС |
1593.59 |
1593.79 |
1593.99 |
нм |
|
К80 |
БФЛД-К80-10КСКС-КСКС |
1594.02 |
1594.22 |
1594.42 |
нм |
|
Л80 |
БФЛД-Л80-10КСКС-КСКС |
1594.44 |
1594.64 |
1594.84 |
нм |
|
К79 |
БФЛД-К79-10КСКС-КСКС |
1594.86 |
1595.06 |
1595.26 |
нм |
|
Л79 |
БФЛД-Л79-10КСКС-КСКС |
1595.29 |
1595.49 |
1595.69 |
нм |
|
К78 |
БФЛД-К78-10КСКС-КСКС |
1595.71 |
1595.91 |
1596.11 |
нм |
|
Л78 |
БФЛД-Л78-10КСКС-КСКС |
1596.14 |
1596.34 |
1596.54 |
нм |
|
К77 |
БФЛД-К77-10КСКС-КСКС |
1596.56 |
1596.76 |
1596.96 |
нм |
|
Л77 |
БФЛД-Л77-10КСКС-КСКС |
1596.99 |
1597.19 |
1597.39 |
нм |
|
К76 |
БФЛД-К76-10КСКС-КСКС |
1597.42 |
1597.62 |
1597.82 |
нм |
|
Л76 |
БФЛД-Л76-10КСКС-КСКС |
1597.84 |
1598.04 |
1598.24 |
нм |
|
К75 |
БФЛД-К75-10КСКС-КСКС |
1598.27 |
1598.47 |
1598.67 |
нм |
|
Л75 |
БФЛД-Л75-10КСКС-КСКС |
1598.69 |
1598.89 |
1599.09 |
нм |
|
К74 |
БФЛД-К74-10КСКС-КСКС |
1599.12 |
1599.32 |
1599.52 |
нм |
|
Л74 |
БФЛД-Л74-10КСКС-КСКС |
1599.55 |
1599.75 |
1599.95 |
нм |
|
К73 |
БФЛД-К73-10КСКС-КСКС |
1599.97 |
1600.17 |
1600.37 |
нм |
|
Л73 |
БФЛД-Л73-10КСКС-КСКС |
1600.40 |
1600.60 |
1600.80 |
нм |
|
К72 |
БФЛД-К72-10КСКС-КСКС |
1600.83 |
1601.03 |
1601.23 |
нм |
|
Л72 |
БФЛД-Л72-10КСКС-КСКС |
1601.26 |
1601.46 |
1601.66 |
нм |
|
К71 |
БФЛД-К71-10КСКС-КСКС |
1601.68 |
1601.88 |
1602.08 |
нм |
|
Л71 |
БФЛД-Л71-10КСКС-КСКС |
1602.11 |
1602.31 |
1602.51 |
нм |
|
К70 |
БФЛД-К70-10КСКС-КСКС |
1602.54 |
1602.74 |
1602.94 |
нм |
|
Л70 |
БФЛД-Л70-10КСКС-КСКС |
1602.97 |
1603.17 |
1603.37 |
нм |
|
К69 |
БФЛД-К69-10КСКС-КСКС |
1603.40 |
1603.60 |
1603.80 |
нм |
|
Л69 |
БФЛД-Л69-10КСКС-КСКС |
1603.83 |
1604.03 |
1604.23 |
нм |
|
К68 |
БФЛД-К68-10КСКС-КСКС |
1604.26 |
1604.46 |
1604.66 |
нм |
|
Л68 |
БФЛД-Л68-10КСКС-КСКС |
1604.68 |
1604.88 |
1605.08 |
нм |
|
К67 |
БФЛД-К67-10КСКС-КСКС |
1605.11 |
1605.31 |
1605.51 |
нм |
|
Л67 |
БФЛД-Л67-10КСКС-КСКС |
1605.54 |
1605.74 |
1605.94 |
нм |
|
К66 |
БФЛД-К66-10КСКС-КСКС |
1605.97 |
1606.17 |
1606.37 |
нм |
|
Л66 |
БФЛД-Л66-10КСКС-КСКС |
1606.40 |
1606.60 |
1606.80 |
нм |
|
К65 |
БФЛД-К65-10КСКС-КСКС |
1606.84 |
1607.04 |
1607.24 |
нм |
|
Л65 |
БФЛД-Л65-10КСКС-КСКС |
1607.27 |
1607.47 |
1607.67 |
нм |
|
К64 |
БФЛД-К64-10КСКС-КСКС |
1607.70 |
1607.90 |
1608.10 |
нм |
|
Л64 |
БФЛД-Л64-10КСКС-КСКС |
1608.13 |
1608.33 |
1608.53 |
нм |
|
К63 |
БФЛД-К63-10КСКС-КСКС |
1608.56 |
1608.76 |
1608.96 |
нм |
|
Л63 |
БФЛД-Л63-10КСКС-КСКС |
1608.99 |
1609.19 |
1609.39 |
нм |
|
К62 |
БФЛД-К62-10КСКС-КСКС |
1609.42 |
1609.62 |
1609.82 |
нм |
|
Л62 |
БФЛД-Л62-10КСКС-КСКС |
1609.86 |
1610.06 |
1610.26 |
нм |
|
К61 |
БФЛД-К61-10КСКС-КСКС |
1610.29 |
1610.49 |
1610.69 |
нм |
|
Л61 |
БФЛД-Л61-10КСКС-КСКС |
1610.72 |
1610.92 |
1611.12 |
нм |

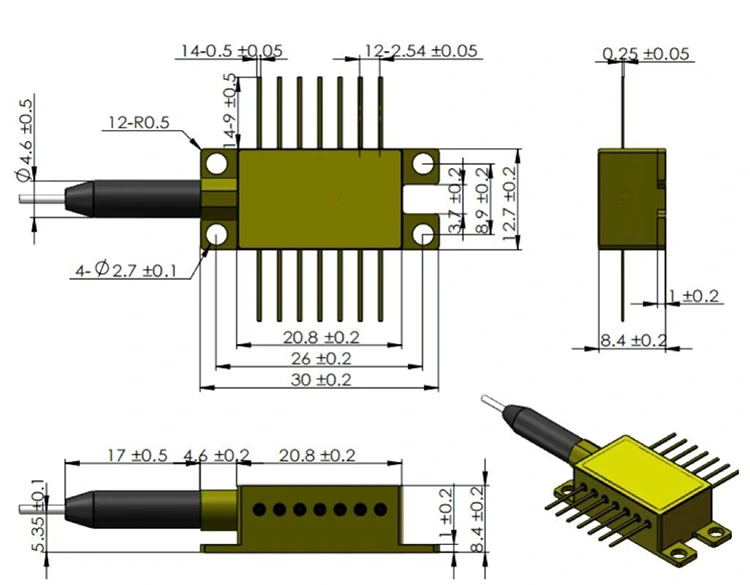

Тип паковања: 14-пински херметички лептир пакет
Уграђене компоненте: оптички изолатор, термоелектрични хладњак (ТЕЦ), термистор, фотодиода монитора
|

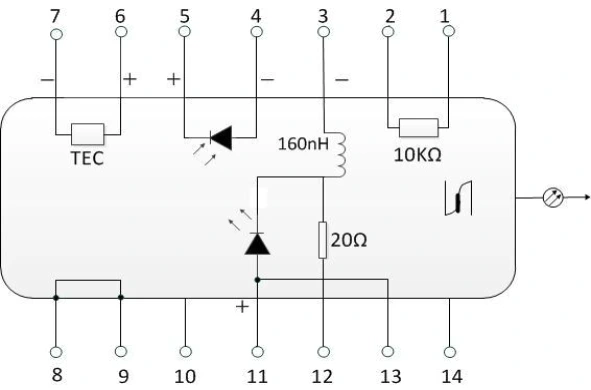

Пин |
Опис |
Пин |
Опис |
|
1 |
Термистор |
14 |
НЦ (без везе) |
|
2 |
Термистор |
13 |
Ласерска анода (+) |
|
3 |
Ласер ДЦ Биас (Катода) (-) |
12 |
Ласерска РФ катода (-) |
|
4 |
ПД монитор анода (-) |
11 |
Ласерска анода (+) |
|
5 |
Катода за ПД монитор (+) |
10 |
НЦ (без везе) |
|
6 |
ТЕЦ (+) |
9 |
Цасе Гроунд |
|
7 |
ТЕЦ (-) |
8 |
Цасе Гроунд |
|
Пин |
Опис |
Пин |
Опис |
|
1 |
ТЕЦ (+) |
14 |
ТЕЦ (-) |
|
2 |
Термистор |
13 |
Цасе Гроунд |
|
3 |
ПД монитор анода (-) |
12 |
НЦ (без везе) |
|
4 |
Катода за ПД монитор (+) |
11 |
Ласерска катода (-) |
|
5 |
Термистор |
10 |
Ласерска анода (+) |
|
6 |
НЦ (без везе) |
9 |
НЦ (без везе) |
|
7 |
НЦ (без везе) |
8 |
НЦ (без везе) |
БФЛД - КСКСКСКС - КСКС - КСКС - КСКС (-Кс)
Пример: БФЛД-Ц34-10СМ-ФА
|
Поље |
Код |
Опис |
|
Ласер Типе |
БФЛД |
БуттерфлиДФБ ласерска диода |
|
Таласна дужина |
Цкк /Хкк/ Лкк/Ккк |
Ц63-Ц01илиХ62-Х01 или Л00-Л61 или К00-К61 |
|
Излазна снага |
10 |
10мВ |
|
Тип влакна |
СМ / ПМ |
СМ = Сингле-моде (СМФ-28е); ПМ = одржавање поларизације (ПМ1550) |
|
Тип конектора |
ФА / СА |
ФА = ФЦ/АПЦ; СА = СЦ/АПЦ; Доступни су и други конектори |
|
Пиноут |
НУЛЛ / 2 |
НУЛЛ = Тип 1 (подразумевано); 2 = пумпа типа 2 |
О: Тип 1 следи стандардну телекомуникациону конфигурацију лептира, која се обично користи за ДВДМ предајнике и апликације за оптичку комуникацију велике брзине. Обезбеђује наменске конекције за ласерску пристрасност, РФ модулацију, ТЕЦ, термистор и сигнале за праћење фотодиода како би се обезбедила компатибилност са круговима драјвера телеком ласера.
Тип 2 је оптимизован за ласерске апликације са пумпама, са поједностављеним електричним интерфејсом и другачијим ТЕЦ аранжманом за рад пумпе велике снаге и управљање топлотом.
Обе конфигурације користе исти 14-пински лептир механички пакет, али је њихов распоред електричних пинова другачији. Они су механички компатибилни, али захтевају различите распореде ПЦБ-а и дизајн драјвера.
О: У ДВДМ преносу и системима за детекцију влакана, оптичке рефлексије од конектора, интерфејса влакана и оптичких компоненти могу да се споје назад у ласерску шупљину. Ова оптичка повратна спрега може довести до нестабилности режима, флуктуације таласне дужине, повећане буке и погоршања перформанси система.
Уграђени оптички изолатор са изолацијом од ≥30 дБ потискује ове повратне рефлексије, побољшавајући стабилност таласне дужине, смањујући буку изазвану повратном спрегом и осигуравајући поуздан рад у апликацијама као што су кохерентна детекција, детекција влакана и оптички пренос са ниским нивоом шума.
О: Да. Подржавамо прилагођене таласне дужине на основу специфичних захтева апликације. За ДВДМ ласерске производе, прилагођене таласне дужине су доступне у оквиру нашег квалификованог опсега таласних дужина (на пример, 1527–1611 нм, у зависности од доступности чипа).
Други опсези таласних дужина, укључујући О-опсег (1260–1360 нм) и С-опсег (1460–1530 нм), такође се могу узети у обзир за специфичне примене.
Изводљивост прилагођене таласне дужине зависи од доступности ласерског чипа, дизајна решетке и распореда производње. Молимо вас да нас контактирате са вашом циљном таласном дужином и детаљима апликације за процену.
· ДВДМ 14ПИН Буттерфли аналогни ласер за ЦАТВ -ИТУ-Т мрежу ЦХ18-64 1526,44~1563,05нм, високо линеарни РФ-пренос преко влакана
· ЛАН-ВДМ 10мВ оптички спојени ласер - 1266,5~1345,5нм опционо, дизајниран за 400Г/800Г оптичке примопредајнике
· ЦВДМ 1270-1650нм ДФБ ласерски извор - за оптичку комуникацију и дистрибуирано оптичко сенсирање
· 1550нм 1В фибер цоуплед ласер – извор велике снаге за засијавање ласера са влакнима, оптичко појачање и индустријску фотонику
· 1550нм ДФБ 100КХз БТФ ласер уске линије - извор ниског фазног шума за кохерентну комуникацију, ЛиДАР и прецизно сенсинг
Означите ову страницу за лакшу будућу употребу.
Адреса
Соба 901, зграда А, Ронгцхао Нев Ера Плаза, бр. 3 Ланкинг 1ст Роад, Луху Цоммунити, Гуанху Субдистрицт, Лонгхуа Дистрицт, Схензхен, 518110, Кина
Тел
Е-маил
