520нм ФП лептир ласерска диода

Садржај

1. Представљање 520нм ФП лептир ласерска диода

2. Техничке спецификације

3. Карактеристике производа

4. Типичне апликације

5. Детаљи о производу

6. Информације о наручивању

7. Лист са подацима и тестни лист

8. Услови понуде и плаћања

9. Време испоруке

10. Оперативне напомене

11. Осигурање квалитета и Сервис након продаје

Увод у производ

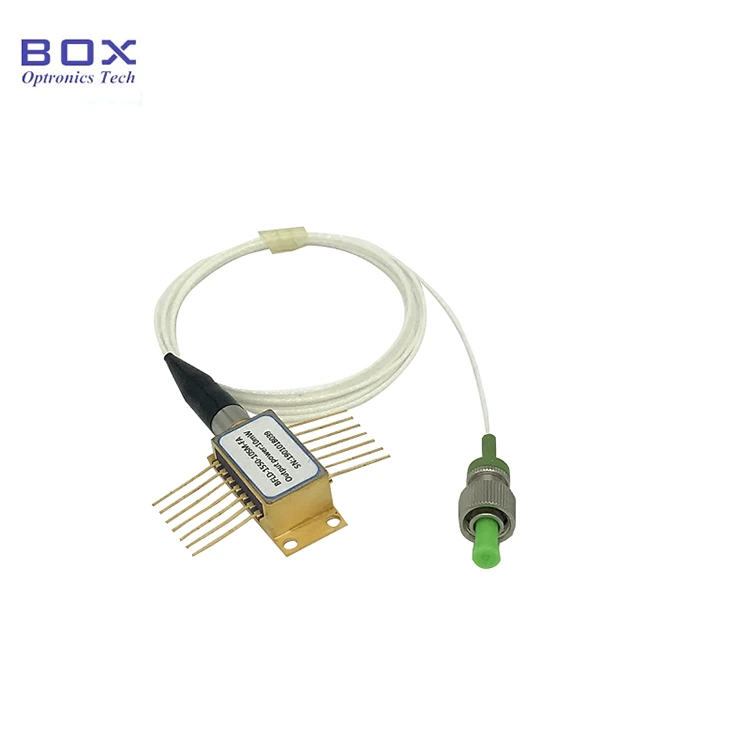

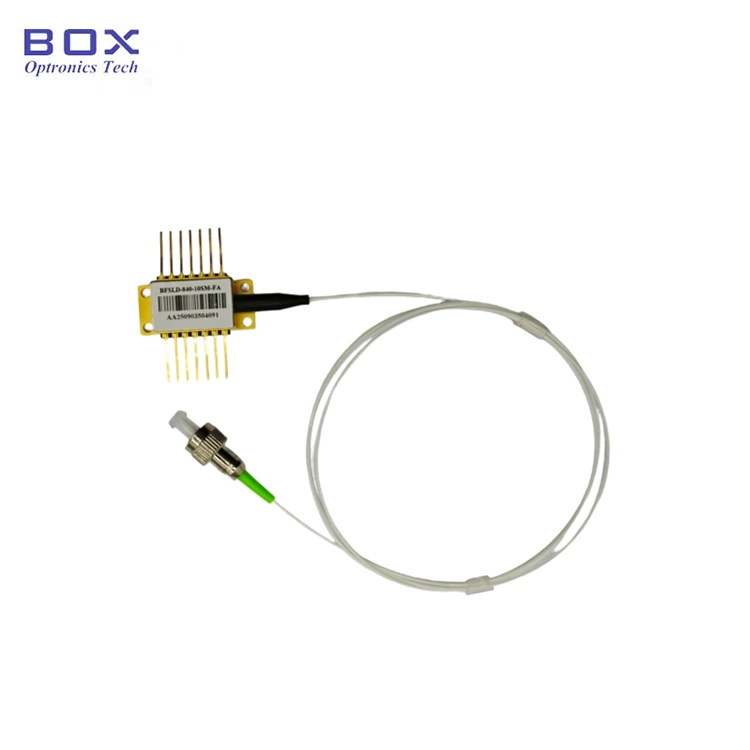

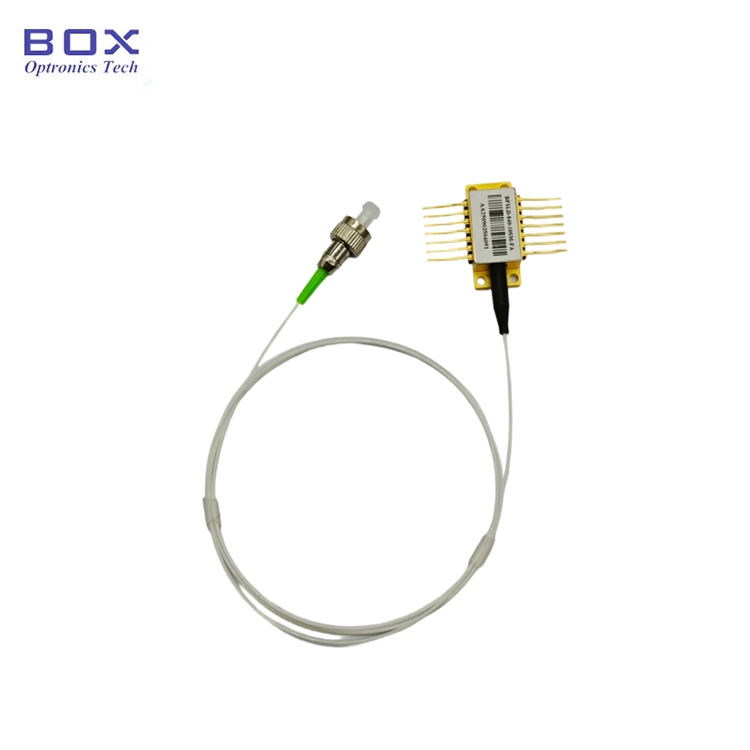

Ово је 520нм ФП лептир ласерска диода са а Лептир пакет са 14 иглица. То је Фабри-Перот ласерска диода. Има снагу до 30 мВ излазна снага, и уграђени ТЕЦ и термистор. Тип влакна може бити СМ-460ХП или ПМ-С460-ХП влакно. Погодно за оптичке инструменте. Ако игле захтевају лемљење, температура лемљења не сме бити већа од 260°Ц, а време лемљења не сме трајати дуже од 10 секунди.

Производ Спецификације

Карактеристике производа

● СМ-460ХП или ПМ-С460-ХП влакна;

● Појачана излазна снага до 30мВ;

● 14-пин БТФ пакет са ТЕЦ и Монитор ПД;

● Ласерска диода са видљивим зеленим светлосним влакнима.

Апликације производа

● Оптички инструменти;

● Оптички пренос систем;

● Ласерска индикација.

Детаљи о производу

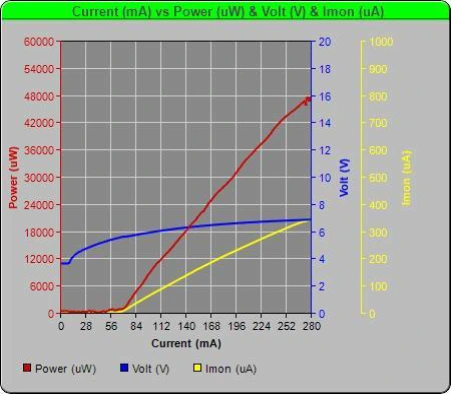

● Типичан спектар: ПИВ

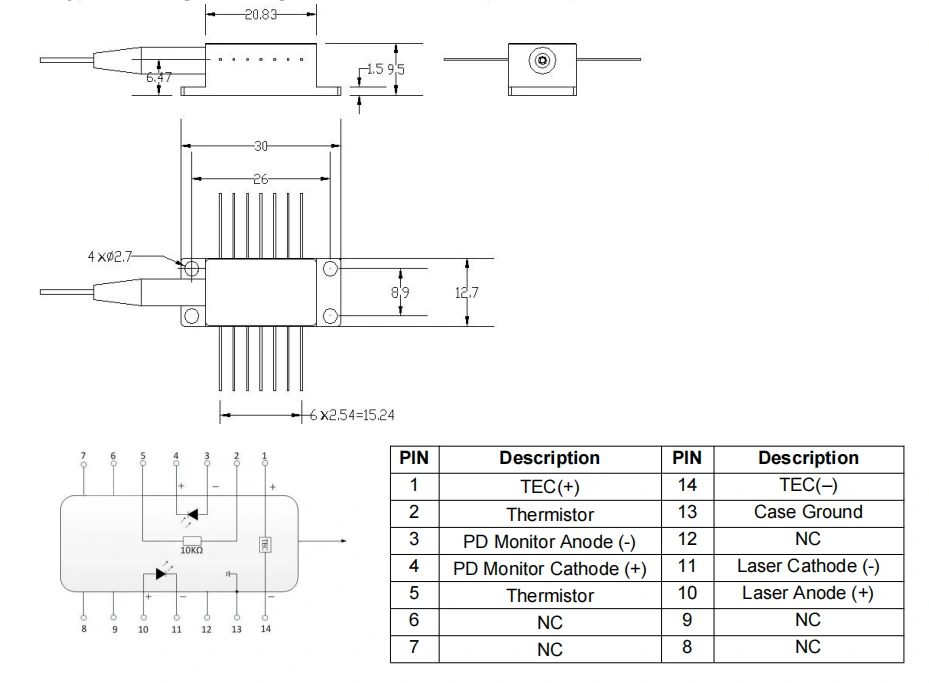

● Дефиниција цртежа и ПИН-ОУТ (Јединица: мм)-520нм ФП лептир Ласер Диоде

● Пример паковања

*Самостални уређај; нема уграђени драјвер (пакет модула са драјвером коло је опционо).

Наручивање информације

на пример: БФЛД-Ф520-30СМ-ФА

(Информације о поруџбини: 520нм ФП лептир ласерска диода, 14-пински лептир пакет, излазна снага 30мВ, са 460ХП СМ влакном, ФЦ/АПЦ конектор)

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручен.)

Међународна логистика може трајати 3-5 радних дана.

Оперативне напомене

● Када ради, овај уређај емитује ласерски зрак високог интензитета; учинити не гледајте директно у предњу страну влакна, јер то може довести до повреде ока.

● Овај уређај је осетљив на електростатику; дакле, строго придржавање да су потребне антистатичке мере заштите током паковања, транспорта и употребе. Поред тога, морају се предузети мере предострожности за спречавање пренапона напајања, јер ако то не учините, то може довести до трајног оштећења уређаја уређај (нпр., обезбеђивање правилног уземљења опреме и ношење антистатичке каиш за зглоб).

● Оптичка влакна су крхка; не користите влакно за повлачење уређаја. Када убацујете или вадите уређај из његове утичнице, немојте притискати на њега или повуците навлаку која се налази на задњем делу кућишта уређаја. За уређаје опремљен конекторима, обезбедите да и уређај и конектор за влакна се истовремено подижу током постављања или уклањања.

● Ако игле захтевају лемљење, температура лемљења не сме прелази 260°Ц, а време лемљења не сме бити дуже од 10 секунди. Посебно пажња се мора обратити на следеће: током процеса лемљења уређај мора бити у стању без напајања, а лемилица мора бити исправна утемељено.

● Током процеса укључивања, никада немојте директно примењивати велику струју, као ово ризикује да оштети чип. Уместо тога, укључите уређај на тренутни ниво близу прага чипа, а затим постепено повећавајте струју у малим повећава се док се не достигне жељени ниво.

● Пре него што укључите све компоненте, прво активирајте хладњак и затим наставите са инкременталним корацима за покретање како бисте спречили прегревање чипа и преоптерећења.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.

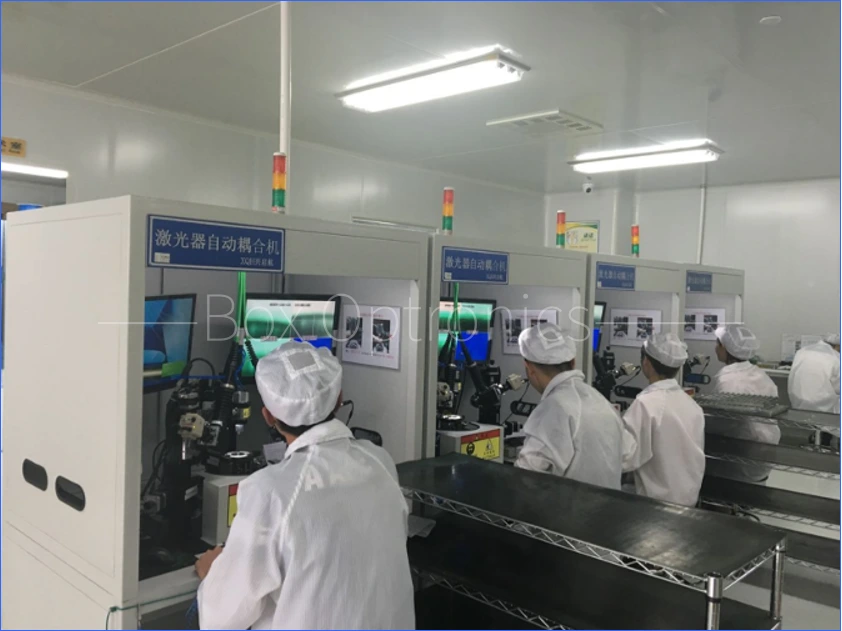

Реална производња линија
