785нм ФП лептир ласерска диода

Садржај

1. Представљање 785нм ФП лептир ласерска диода

2. Техничке спецификације

3. Карактеристике производа

4. Типичне апликације

5. Детаљи о производу

6. Информације о наручивању

7. Лист са подацима и тестни лист

8. Услови понуде и плаћања

9. Време испоруке

10. Оперативне напомене

11. Осигурање квалитета и Сервис након продаје

Увод у производ

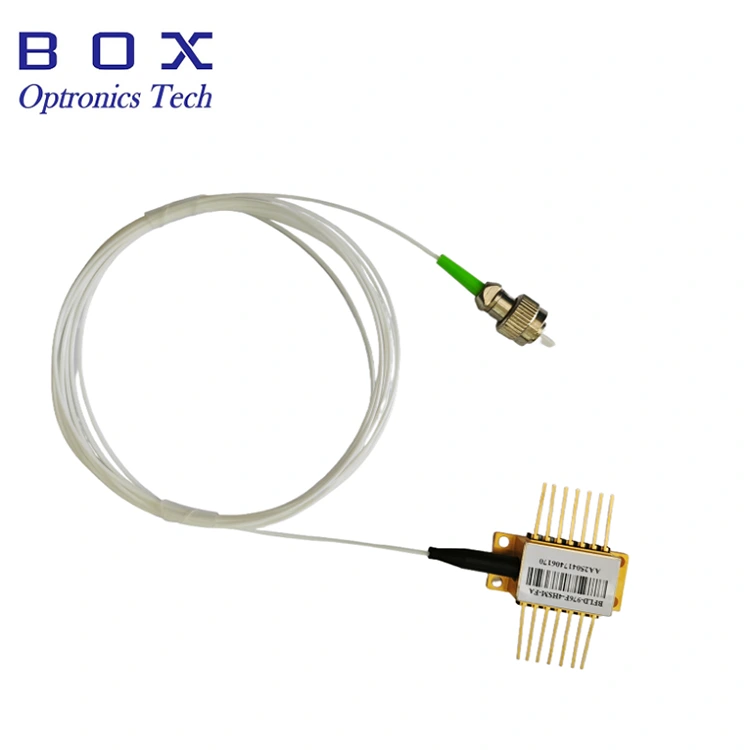

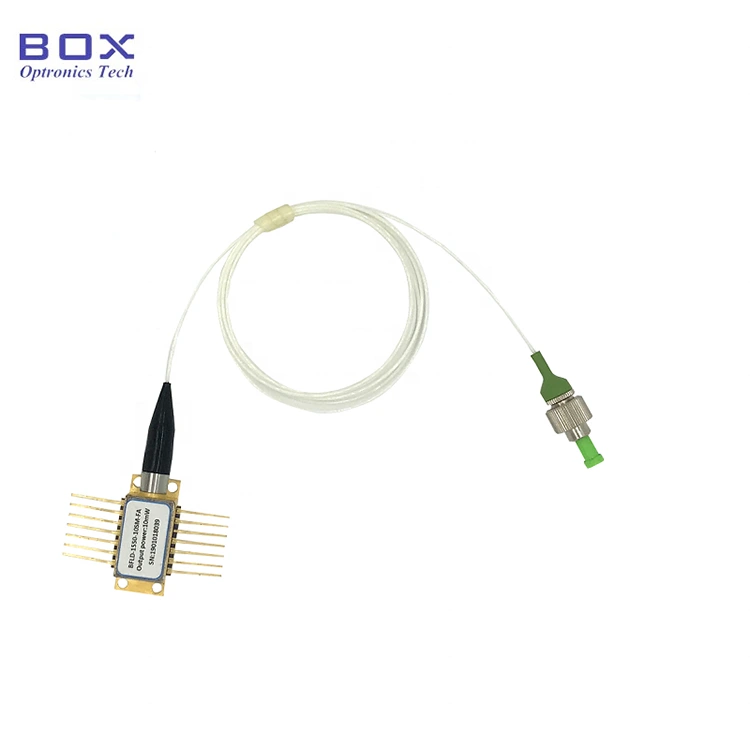

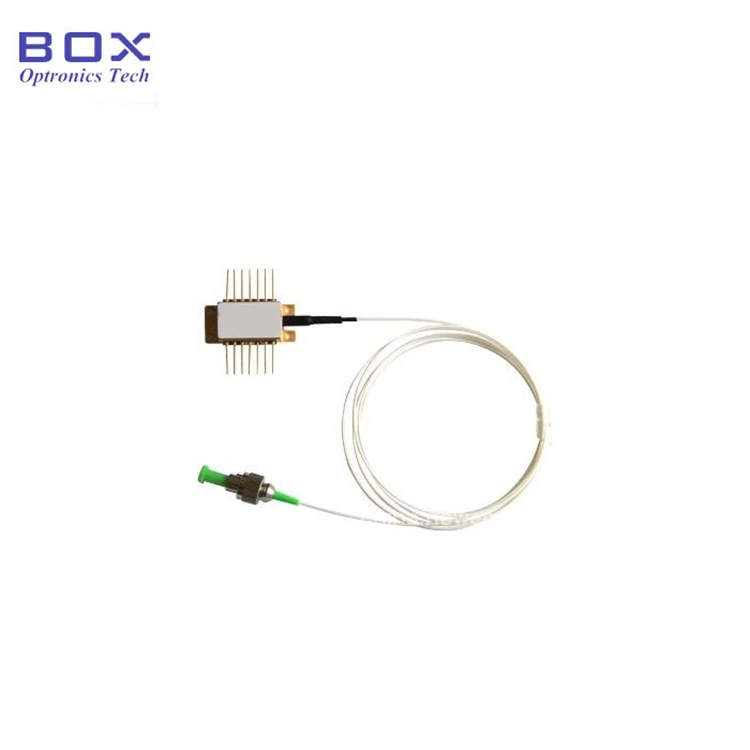

Ово је 785нм ФП лептир ласерска диода, која се појављује до 30мВ излазне снаге. Тип влакана може бити СМ785-ХП или ПМ780-ХП, и интегрише ТЕЦ, фотодиоду за монитор и термистор. Тхе Заштитна цев од 900ум и ФЦ/АПЦ конектор су опциони. Ако игле захтевају лемљење, температура лемљења не сме бити већа од 260°Ц, а време лемљења не сме трајати дуже од 10 секунди. Модул/бенцхтоп пакет са управљачким колом, Доступна је излазна снага од 50мВ.

Производ Спецификације

Карактеристике производа

● СМ785-ХП или ПМ780-ХП влакно;

● Појачана излазна снага до 30мВ;

● 14-пин БТФ пакет са ТЕЦ, термистором и Монитор ПД.

Апликације производа

● Извор светлости;

● Оптички сензор систем;

● Обрада материјала.

Детаљи о производу

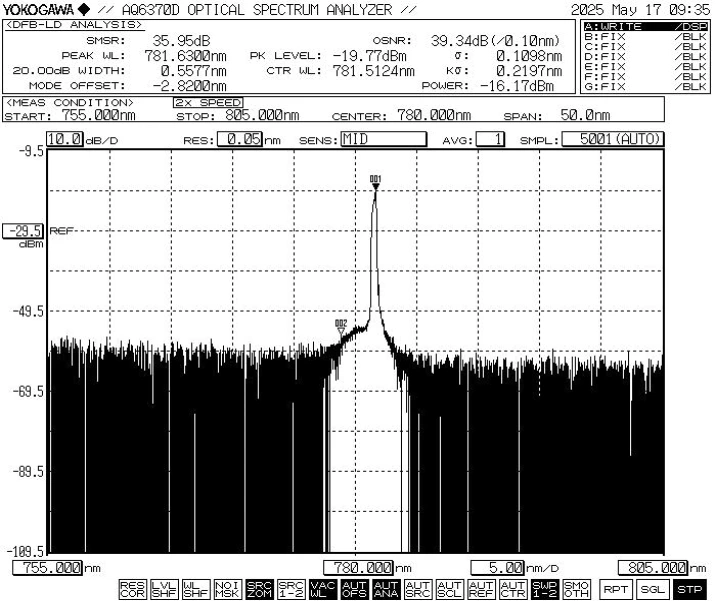

● Типичан спектар: 785нм, ВЛ толеранција +/-10нм.

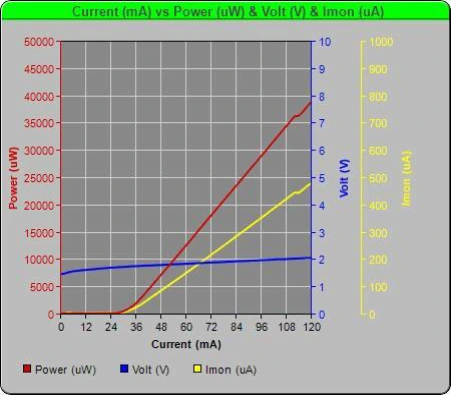

● ПИВ-785нм 30мВ ФП лептир ласерска диода

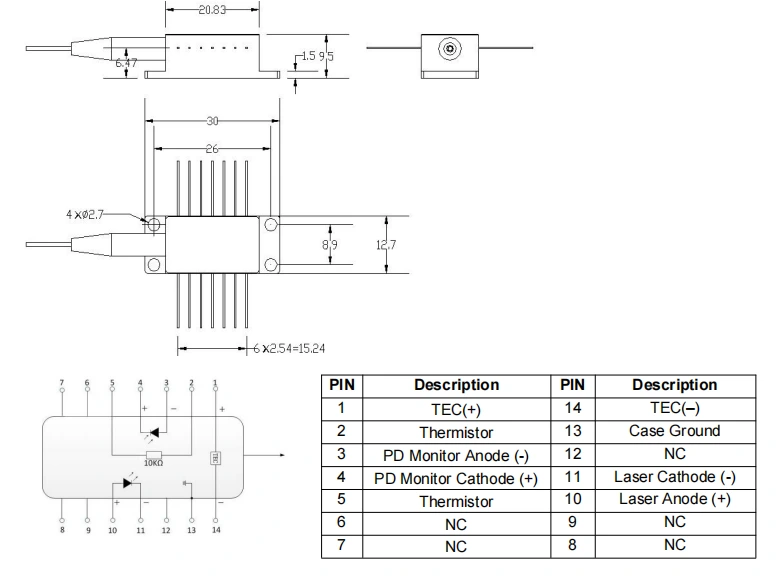

● Дефиниција цртежа и ПИН-ОУТ (Јединица: мм) -785нм ФП лептир Ласер Диоде

● Стандардна додатна опрема

*Самостални уређај; нема уграђени драјвер (пакет модула са драјвером коло је опционо).

Наручивање информације

на пример: БФЛД-Ф785-30СМ-ФА

(Информације о поруџбини: 785нм ФП лептир ласерска диода, излаз од 30мВ напајање, СМ Хи780 влакно, ФЦ/АПЦ конектор, пин пумпе).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћања

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручен.)

Међународна логистика може трајати 3-5 радних дана.

Оперативне напомене

● Опасност од ласерског зрачења: Када уређај је у функцији, емитује ласерски зрак високог интензитета. Не гледајте директно у крајњи део влакна, јер то може изазвати повреду ока.

● ЕСД заштита: Овај уређај је осетљив на електростатику. Због тога су потребне строге мере антистатичке заштите придржавати се током паковања, транспорта и употребе. Поред тога, треба предузети мере предострожности како би се спречили удари у напајању, јер се то не учини може довести до трајног оштећења уређаја (нпр., обезбедите одговарајућу опрему уземљење и носите антистатичку наруквицу).

● Руковање влакнима и уређајима: оптички влакна су крхка. Немојте вући уређај користећи влакно. Приликом уметања или вадите уређај из утичнице, немојте притискати нити повлачити рукав на задњој страни кућишта уређаја. За уређаје опремљене конекторима, уверите се да су и уређај и конектор за влакна подигнути истовремено током инсталације или уклањања.

● Захтеви за лемљење пинова: Ако су игле потребно залемити, температура лемљења не сме бити већа од 260°Ц, а време лемљења не сме бити дуже од 10 секунди. Обратите посебну пажњу на следеће: током процеса лемљења уређај мора бити у ненапајаном стању стању, а лемилица мора бити правилно уземљена.

● Операција укључивања: Током укључивања никада не примењујте велику струју директно, јер то може оштетити чип. Уместо тога, укључите уређај на ниво струје близу прага чипа, и затим постепено повећавајте струју у малим корацима до жељеног нивоа достиже се.

● Редослед хлађења и укључивања: пре укључивши све компоненте, прво активирајте хладњак, а затим наставите са радом инкрементални кораци за повећање снаге за спречавање прегревања и преоптерећења чипа.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
