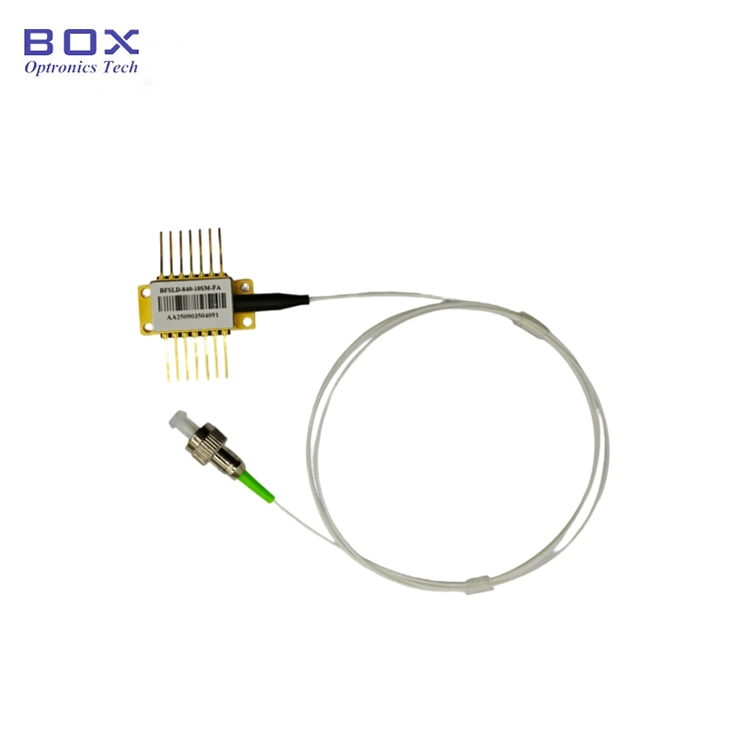

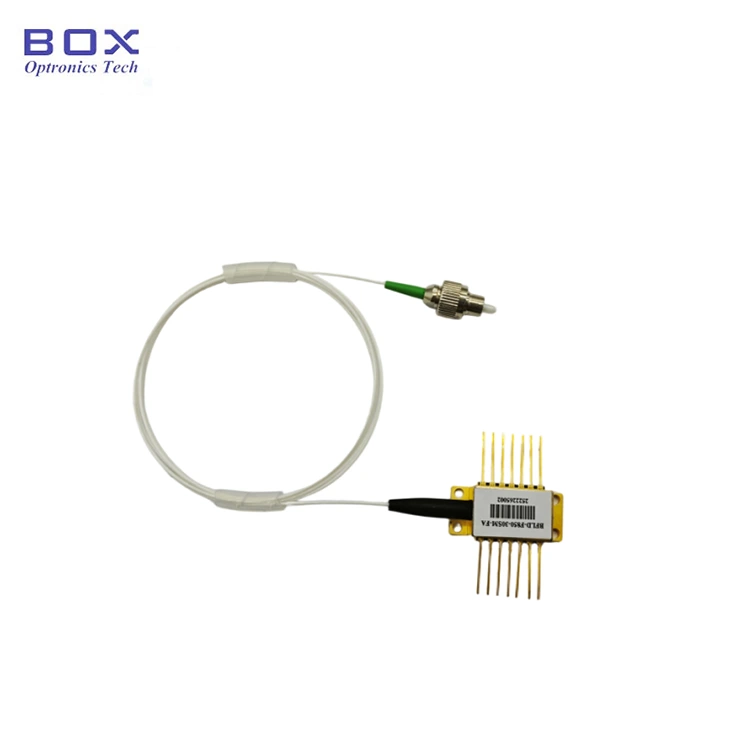

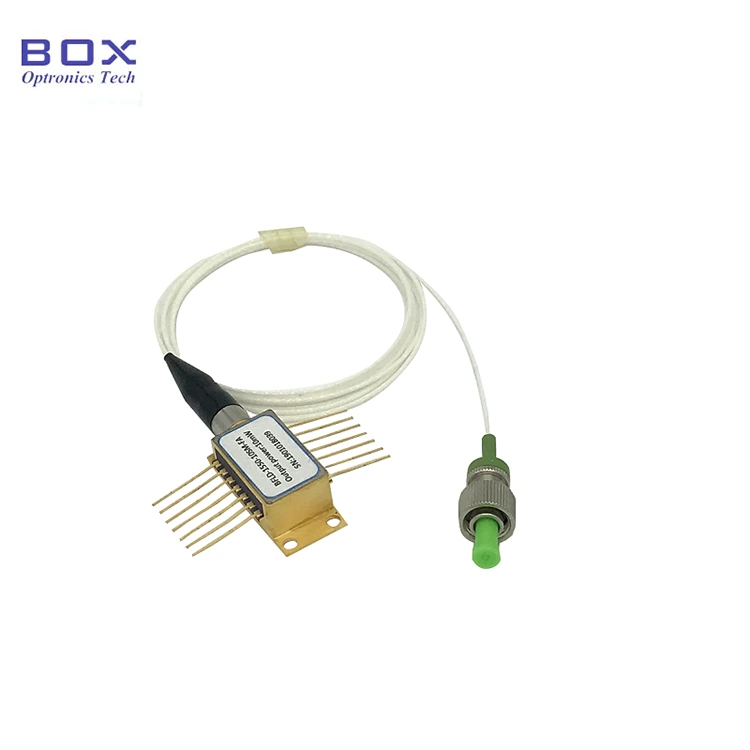

1550нм ДФБ 100КХз БТФ ласер уске линије

Садржај

1. Представљање 1550нм ДФБ 100КХз БТФ ласер уске линије

2. Техничке спецификације

3. Карактеристике производа

4. Типичне апликације

5. Детаљи о производу

6. Информације о наручивању

7. Лист са подацима и тестни лист

8. Услови понуде и плаћања

9. Време испоруке

10. Оперативне напомене

11. Осигурање квалитета и Сервис након продаје

Увод у производ

1550нм ДФБ 100КХз БТФ ласер уске линије је дизајниран за апликације високе прецизности које захтевају ултра-стабилан, ускопојасан опсег извори светлости. Ради на таласној дужини од 1550нм, овај ласер има <100КХз ширина линије, излазна снага >50мВ. Идеалан је за ВДМ (Вавеленгтх Дивисион Мултиплексирање) системи, оптичка сензора и опрема за тестирање који захтевају низак ниво ширина линије и висока спектрална чистоћа. Током рада, овај уређај емитује а ласерски сноп високог интензитета. Не гледајте директно у предњу страну влакна; ради тако да може изазвати повреду ока.

Производ Спецификације

Карактеристике производа

● Мулти-Куантум Па (МКВ);

● Високо излазна снага >50мВ;

● 14-пин БТФ пакет са ТЕЦ, термистором и оптички изолатор.

Апликације производа

● Лидар;

● Лабораторија уска извори светлости ширине линије и оптички тест;

● Оптичко влакно комуникације;

● Сензор оптичких влакана.

Производ Детаљи

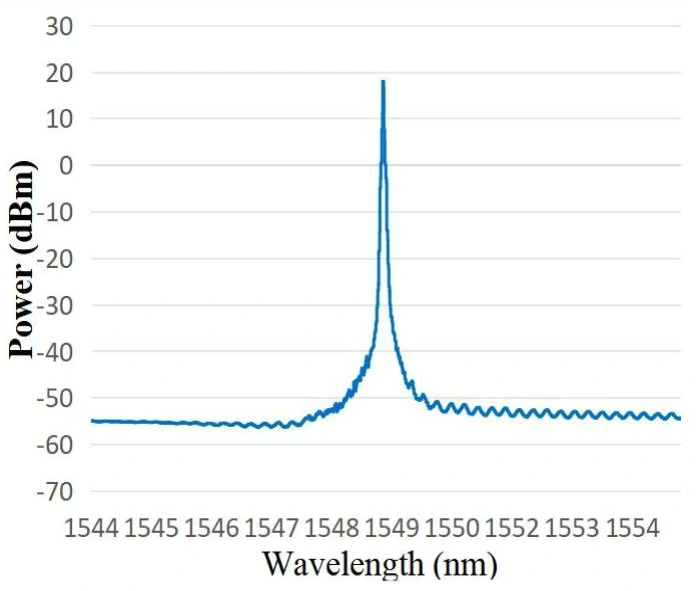

● Типичан спектар: 1549.38нм, ВЛ толеранција може бити 1550+/-2нм.

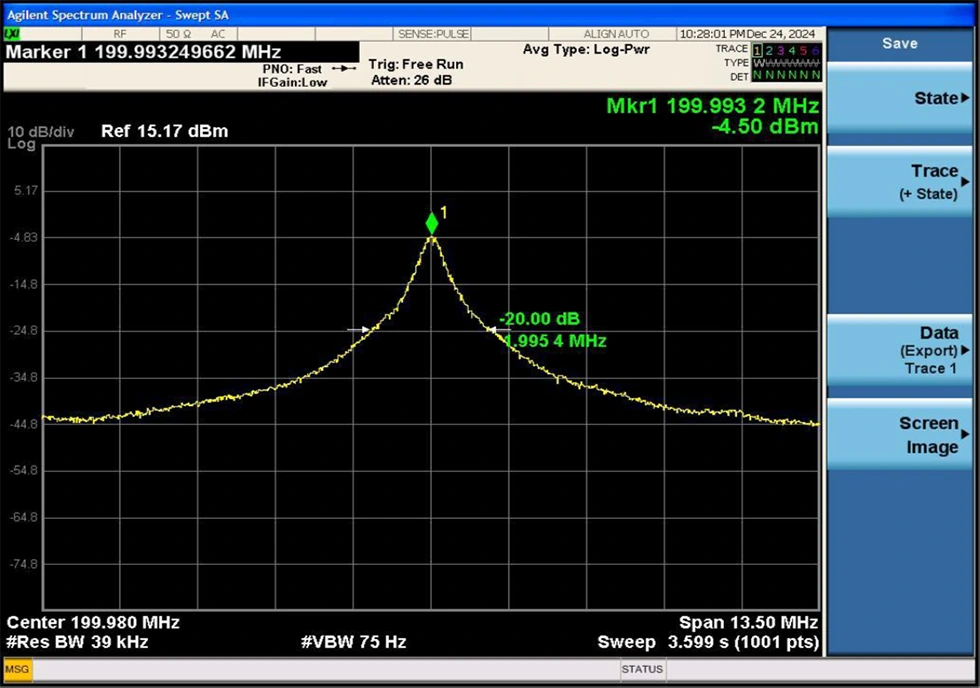

● Типична ширина линије: 3дБ спектрална ширина линије <100 КХз (једнако 20дБ ширина линије / 20)

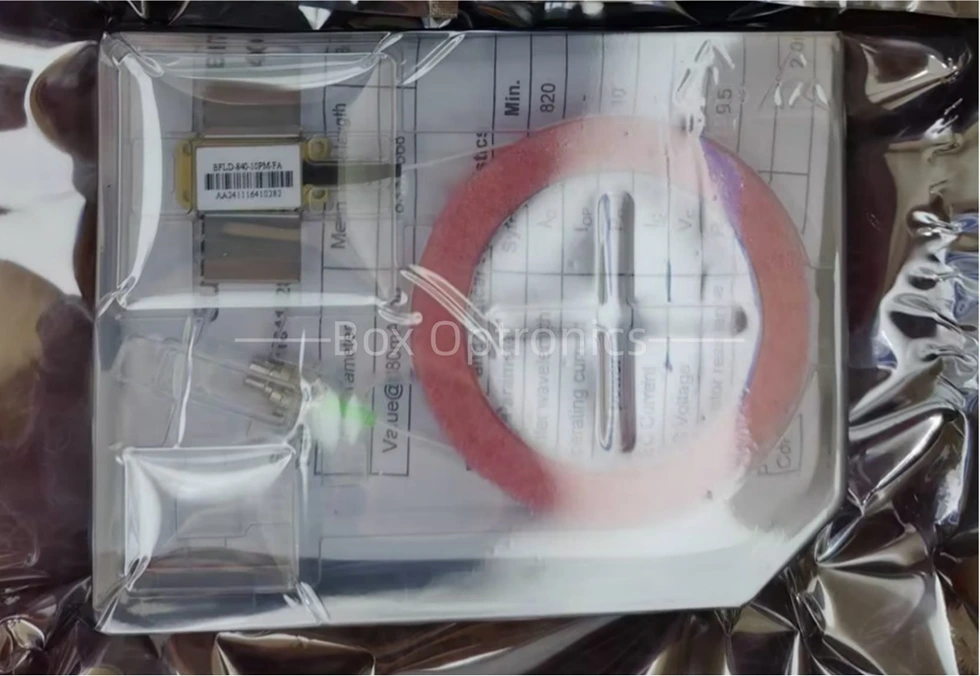

● Пример паковања

*Самостални уређај; нема уграђеног драјвера (спољни драјвер опционо).

Информације о наручивању

на пример: БНЛД-1550-11ХСМ-ФА2

(Информације о поруџбини: 1550нм ДФБ 100КХз БТФ ласер уске линије, 100мВ излазна снага, са СМ влакном, ФЦ/АПЦ конектором, тип 2 пин-оут).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10-15 радних дана. (Ако постоје неке на залихама, биће брже испоручене.)

Међународна логистика може трајати 3-5 радних дана.

Операција Напомене

● Када ради, овај уређај емитује ласерски зрак високог интензитета; учинити не гледајте директно у предњу страну влакна, јер то може довести до повреде ока.

● Овај уређај је осетљив на електростатику; дакле, строго придржавање да су потребне антистатичке мере заштите током паковања, транспорта и употребе. Поред тога, морају се предузети мере предострожности за спречавање пренапона напајања, јер ако то не учините, то може довести до трајног оштећења уређаја уређај (нпр., обезбеђивање правилног уземљења опреме и ношење антистатичке каиш за зглоб).

● Проверите стабилност радног кола производа да бисте спречили оштећења изазвана импулсним струјама.

● Оптичка влакна су крхка; не користите влакно за повлачење уређаја. Када убацујете или вадите уређај из његове утичнице, немојте притискати на њега или повуците навлаку која се налази на задњем делу кућишта уређаја. За уређаје опремљен конекторима, обезбедите да и уређај и конектор за влакна се истовремено подижу током постављања или уклањања.

● Ако игле захтевају лемљење, температура лемљења не сме прелази 260°Ц, а време лемљења не сме бити дуже од 10 секунди. Посебно пажња се мора обратити на следеће: током процеса лемљења уређај мора бити у стању без напајања, а лемилица мора бити исправна утемељено.

● Када користите уређај, стриктно се придржавајте радног напона и тренутни распони наведени у таблици са подацима. Кључни параметри—укључујући Итх (гранична струја), Иоп мак (максимална радна струја), Воп мак (максимална Радни напон) и λц (централна таласна дужина)—треба да се наведе посебно у извештају о испитивању који је дат у тренутку испоруке.Напомена: Рад изнад апсолутних максималних оцена може изазвати трајно оштећење уређаја.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
