Увод у производ

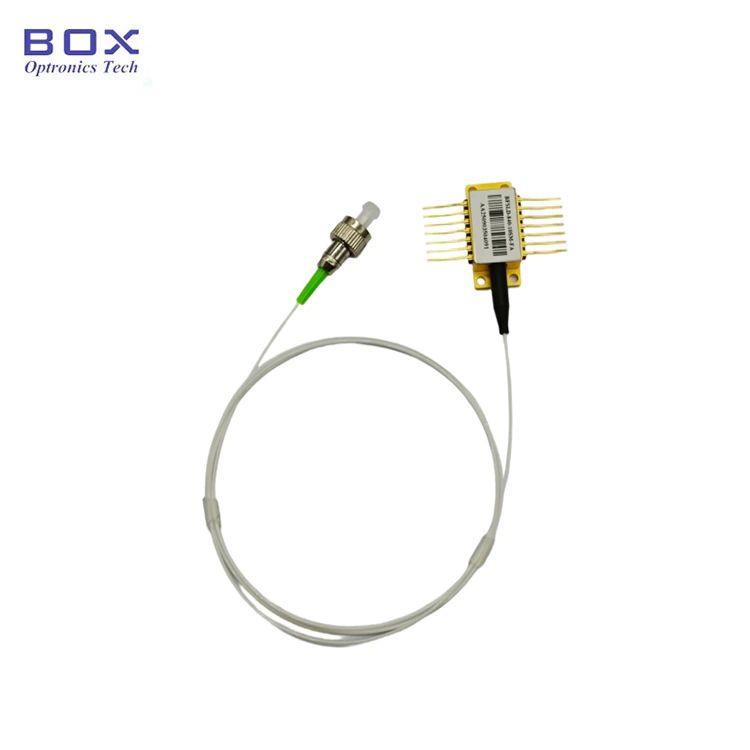

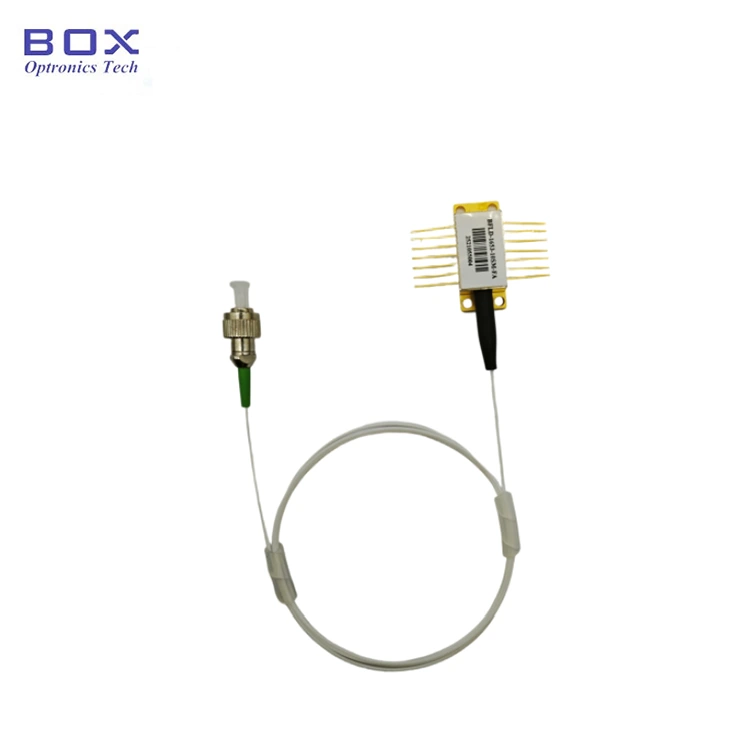

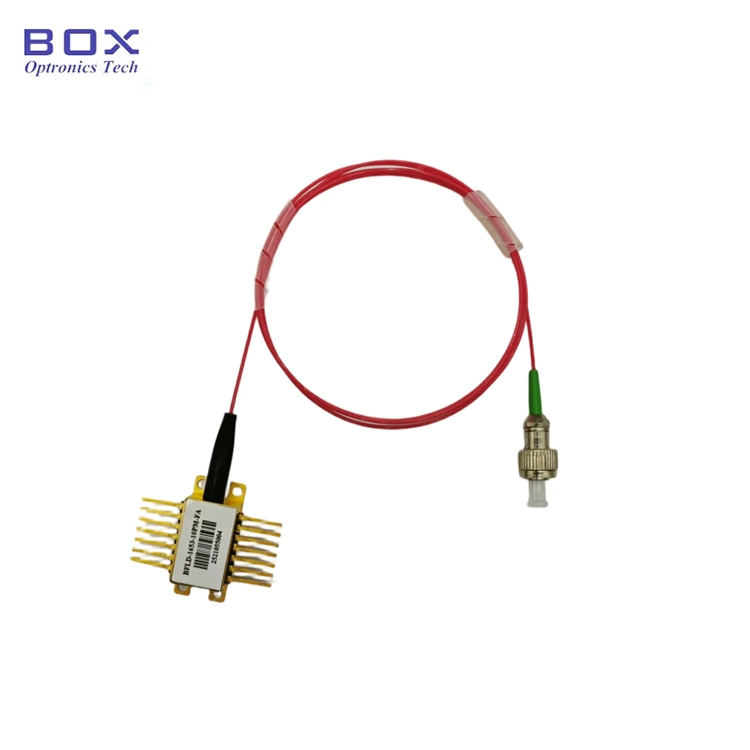

1310нм ДФБ 100КХз БТФ ласер уске линије је ласер високих перформанси дизајниран за примену у Лидару, радару ветра, оптичком препознавање влакана и кохерентна комуникација. Има излазну снагу до 100мВ, пропусни опсег од 3дБ мањи од 100кХз и ниска струја прага. Опционо са СМ/ПМ влакнима, широком радном температуром и високом поузданошћу. Користите под ЕСД заштитом и контролишите струју и температуру погона строго и избегавајте оштећења од прекомерне струје.

Производ Спецификације

Карактеристике производа

● СМФ-28е или ПМ1310 пигтаил;

● Излазна снага >100мВ

● Уско ширина линије <100КХз;

● 14-пин БТФ пакет са ТЕЦ, оптичким изолатором, и Монитор ПД.

Апликације производа

● Лидар;

● Радар за ветар;

● Сензор оптичких влакана;

● Кохерентна комуникација.

Производ Детаљи

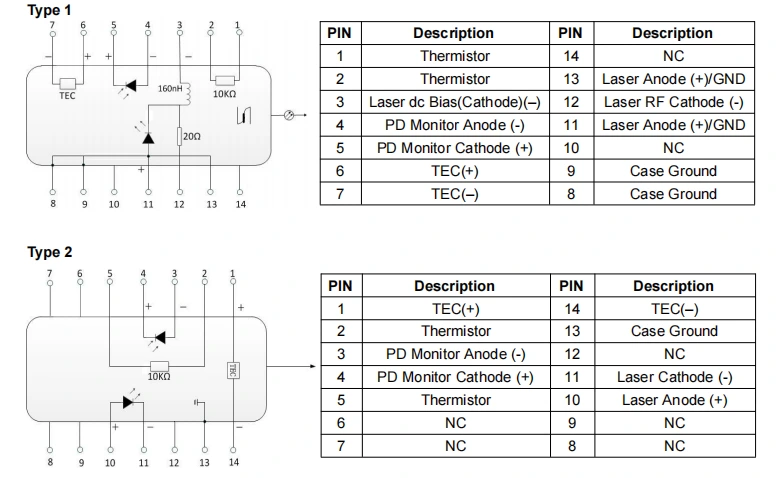

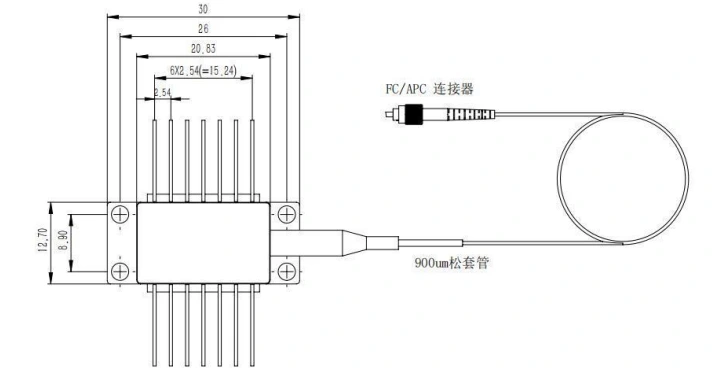

● Дефиниција цртежа и ПИН-ОУТ (Јединица: мм)-1310нм ДФБ 100КХз БТФ ласер уске линије

● Честа питања

(1) Да ли је могуће променити таласну дужину подешавањем струје? Који је домет?

--Да. Тренутни коефицијент таласне дужине је 0,01 нм/мА, а температурни коефицијент таласне дужине је 0,1 нм/℃. Опсег подешавања ВЛ је око ~центар ВЛ+/- 1 нм

(2) Колика је ширина линије? Да ли дајете нормалну ширину линије ЛД?

--3дБ ширина линије је мања од 100кХз. Доступан је ЛД на нивоу МХз.

(3) Који је опсег регулације снаге?

--10~100%

(4) Да ли обезбеђујете заштитну влакнасту цев и конектор за влакна?

--Да. Лабава цев од 900ум и ФЦ/АПЦ, СЦ/АПЦ или други конектори су опционо.

Наручивање информације

нпр.: БНЛД-1310-11ХПМ-ФА

(Информације о поруџбини: 1310нм ДФБ 100КХз БТФ ласер ширине уске линије, 100мВ излазна снага, са ПМ влакном, ФЦ/АПЦ конектор, тип 1 пин-оут).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Датасхеет

Датасхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручен.)

Међународна логистика може трајати 3-5 радних дана.

Операција Напомене

● Оптичка влакна су крхка; не користите влакно за повлачење уређаја. Када убацујете или вадите уређај из његове утичнице, немојте притискати на њега или повуците навлаку која се налази на задњем делу кућишта уређаја. За уређаје опремљен конекторима, обезбедите да и уређај и конектор за влакна се истовремено подижу током постављања или уклањања.

● Ако игле захтевају лемљење, температура лемљења не сме прелази 260°Ц, а време лемљења не сме бити дуже од 10 секунди. Посебно пажња се мора обратити на следеће: током процеса лемљења уређај мора бити у стању без напајања, а лемилица мора бити исправна утемељено.

● Током процеса укључивања, никада немојте директно примењивати велику струју, као ово ризикује да оштети чип. Уместо тога, укључите уређај на тренутни ниво близу прага чипа, а затим постепено повећавајте струју у малим повећава се док се не достигне жељени ниво.

● Пре него што укључите све компоненте, прво активирајте хладњак и затим наставите са инкременталним корацима за покретање како бисте спречили прегревање чипа и преоптерећења.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
