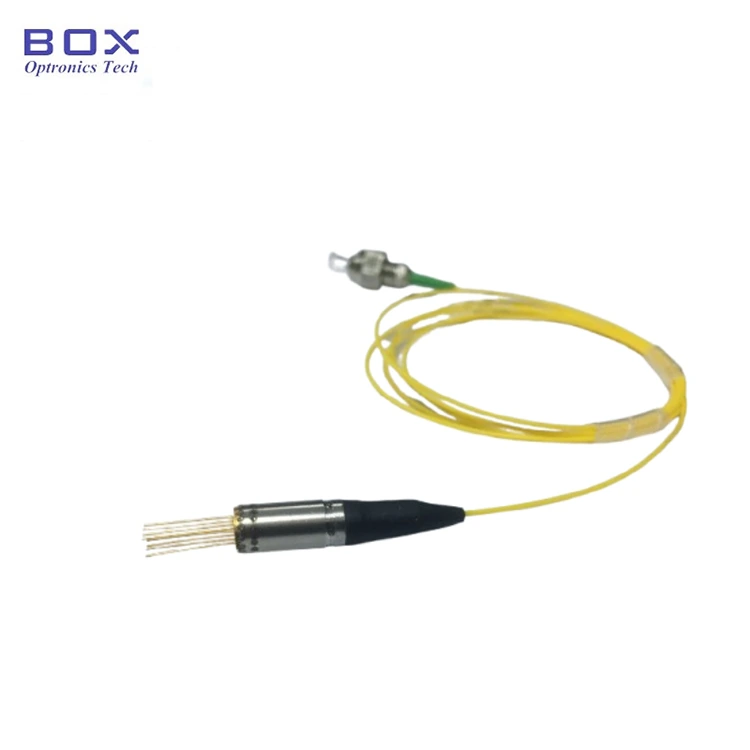

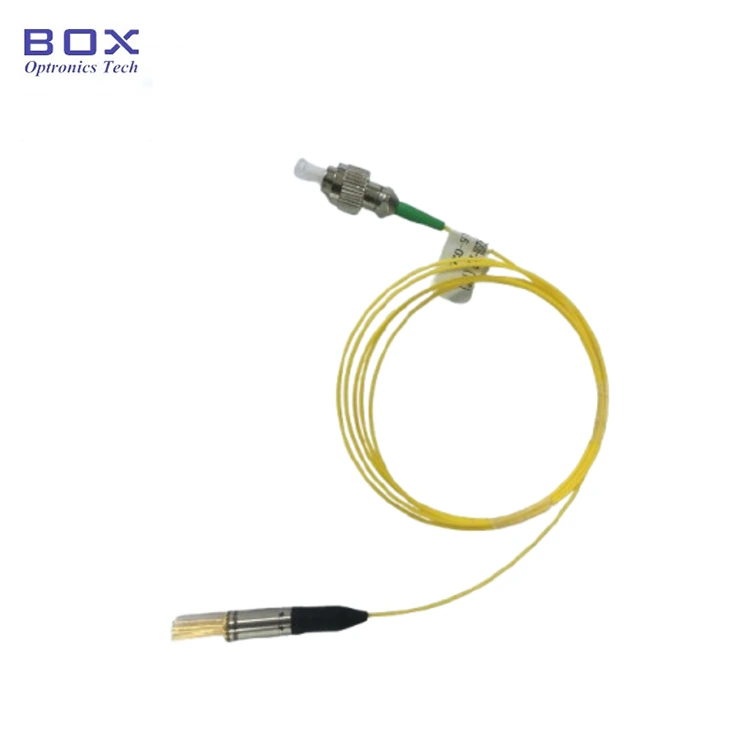

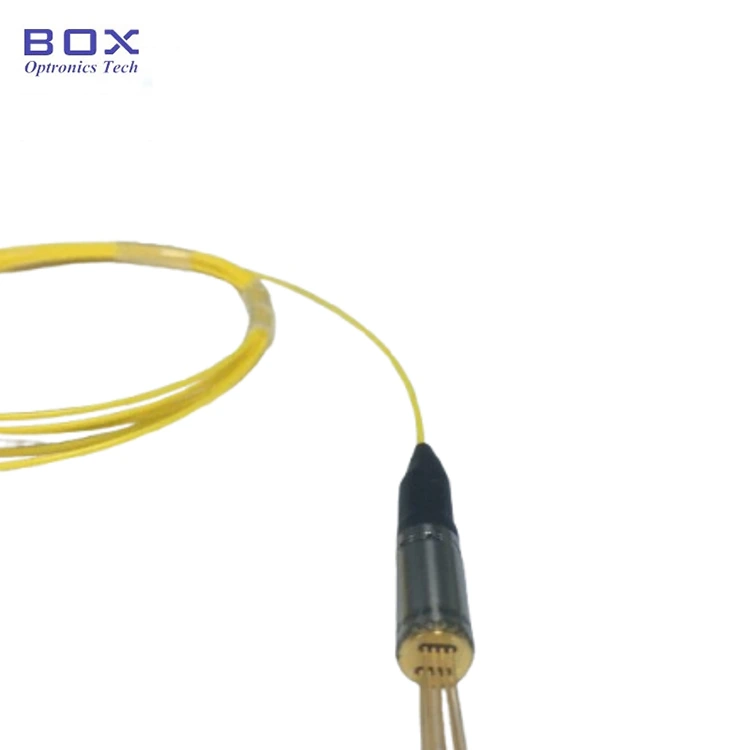

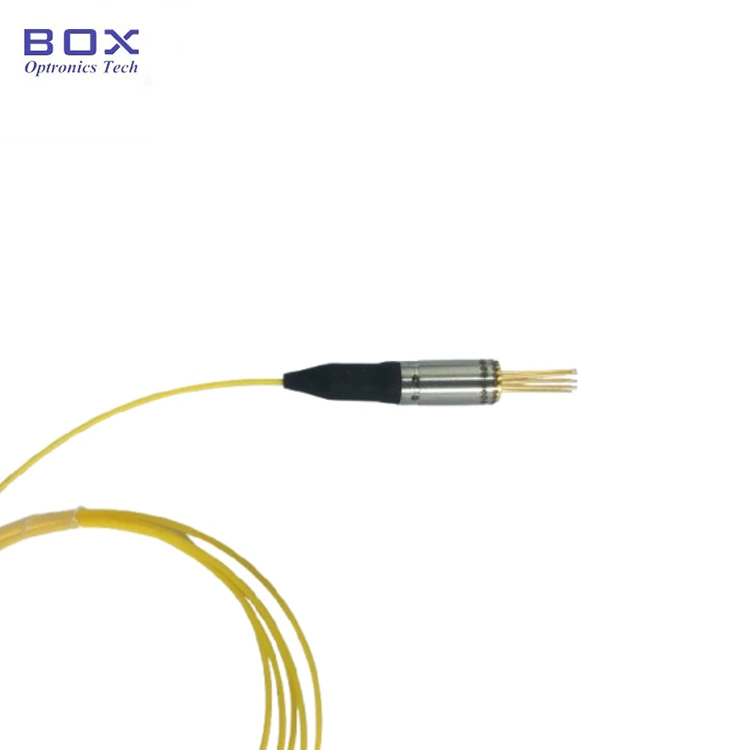

1550нм коаксијални ДФБ ласер уске линије ширине пигтаила

Преглед производа-1550нм коаксијални ДФБ ласер уске ширине линије

Коаксијални ДФБ ласер уске линије ширине 1550 нм из Бок Оптроницс-а је ТЕЦ-хлађени дистрибуирани ласер за повратне информације дизајниран за ЛиДАР системе домета и апликације за аутономну вожњу. Радећи на централној таласној дужини од 1550 нм, обезбеђује оптички излаз од ≥2мВ кроз једномодно влакно и ширину спектралне линије од ≤500кХз, мерено коришћењем самохетеродинске методе. Ласер интегрише термоелектрични хладњак (ТЕЦ), термистор, ИнГаАс ПИН монитор фотодиоду и оптички изолатор у компактном коаксијалном пакету са ФЦ/АПЦ или СЦ/АПЦфибер пигтаилом.

Кључне карактеристике -1550нм коаксијални ДФБ ласер уске линије са пигтаилом

· Централна таласна дужина: 1550нм, +/-3нм ВЛ толеранција

· Уска спектрална ширина линије: ≤500 кХз (метод мерења самохетеродина)

· Оптичка излазна снага: најмање 2 мВ (излаз СМ влакна)

· Уграђени оптички изолатор: изолација ≥30дБ

· Интегрисани термоелектрични хладњак (ТЕЦ) и термистор

· Уграђена ИнГаАс ПИН фотодиода за монитор

· Мало буке, мало изобличења

· Висока поузданост и дуг радни век

Типичне примене -1550нм коаксијални ДФБ ласер уске линије са пигтаилом

· ФМЦВ ЛиДАР системи за аутономну вожњу и АДАС

· Кохерентни ЛиДАР за истовремено мерење домета и брзине

· ЛиДАР системи за 3Д снимање и аутономну навигацију

· Индустријски ЛиДАР системи за роботику, АГВ навигацију и аутоматизацију

· Кохерентни оптички комуникациони системи за тестирање и опрема за оптичко мерење

· Дистрибуирани оптички сензорски системи

· Рефлектометрија оптичког фреквенцијског домена (ОФДР)

· Фотоника истраживања и лабораторијски кохерентни експерименти детекције

· ОЕМ интеграција у ЛиДАР модуле, аутомобилске сензоре и индустријску сензорску опрему

Спецификације производа -1550нм коаксијални ДФБ ласер уске линије са пигтаилом

Апсолутне максималне оцене (Тц = 25°Ц)

Оптичко-електричне карактеристике (Тц = 25°Ц)

ТЕЦ и карактеристике термистора

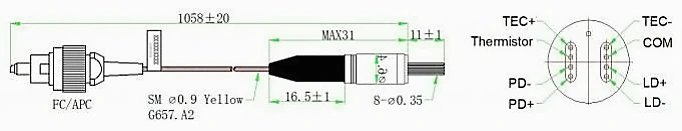

Дефиниција пакета и пинова

Тип паковања: Коаксијални херметички пакет са ТЕЦ

Уграђене компоненте: оптички изолатор, термоелектрични хладњак (ТЕЦ), термистор, ИнГаАс ПИН фотодиода за монитор

Информације за наручивање - ДФБ ласер уске линије са пигтаилом 1550 нм

Номенклатура модела

БЛД - Кс КСКС КСКС Кс - Кс КСКС (КСКС)

Пример: БЛД-НД5502Х-ИФА(ТЕЦ)

Датасхеет -1550нм уско-линевидтх коаксијални ДФБ ласер

Датасхеет

Често постављана питања (ФАК)

П: Шта значи "уска ширина линије" и зашто је то важно за ЛиДАР?

О: Ширина спектралне линије означава ширину спектра оптичких фреквенција ласера. Овај ласер обезбеђује ширину линије од < 500 кХз, мерено самохетеродинском методом. Ужа ширина линије генерално резултира већом дужином кохерентности, што је важно за технике кохерентне детекције као што је ФМЦВ ЛиДАР.

У ФМЦВ ЛиДАР системима, емитовани и рефлектовани оптички сигнали ометају генерисање сигнала откуцаја који се користи за мерење домета и брзине. Ласер уске ширине помаже у одржавању кохерентности, смањењу фазног шума и побољшању осетљивости мерења у апликацијама великог домета и високе резолуције.

П: Која је разлика између овог коаксијалног ласера ​​уске ширине и ДФБ ласера ​​упакованог у лептир?

О: Примарна разлика је фактор облика пакета. Овај производ користи компактни коаксијални пакет са интегрисаним ТЕЦ, термистором, фотодиодом за монитор и оптичким изолатором, што га чини погодним за ЛиДАР модуле са ограниченим простором и интеграцију ОЕМ-а са спојеним влакнима.

ДФБ ласери упаковани у лептир обично пружају више електричних интерфејса и већу флексибилност за лабораторијске системе, телекомуникациону опрему и апликације које захтевају прилагођене термичке или електричне дизајне.

Одговарајући пакет зависи од системских захтева, укључујући величину, управљање топлотом, електрични интерфејс и метод интеграције.

П: Да ли је таласна дужина од 1550 нм безбедна за очи за аутомобилски ЛиДАР?

О: Регион таласне дужине од 1550 нм се генерално сматра безбеднијим за очи за ЛиДАР апликације у поређењу са краћим таласним дужинама као што је 905 нм. На око 1550 нм, апсорпција предњих структура ока значајно смањује изложеност мрежњачи, омогућавајући ЛиДАР системима да постигну више дозвољене нивое оптичке снаге према важећим стандардима безбедности ласера.

Коначна класификација безбедности очију зависи од комплетног дизајна система, укључујући излазну снагу, дивергенцију снопа, формат модулације, трајање експозиције и усклађеност са стандардима као што је ИЕЦ 60825.

П: Која је минимална количина поруџбине (МОК)?

О: МОК је 2 ком.
