1532нм ДФБ БТФ ласерска диода

Садржај

1. Представљање 1532нм ДФБ БТФ ласерска диода

2. Техничке спецификације

3. Карактеристике производа

4. Типичне апликације

5. Детаљи о производу

6. Информације о наручивању

7. Лист са подацима и тестни лист

8. Услови понуде и плаћања

9. Време испоруке

10. Оперативне напомене

11. Осигурање квалитета и Сервис након продаје

Увод у производ

1532нм ДФБ БТФ ласерска диода са централном таласном дужином 1532.68нм (ИТУ ЦХ56), оптичка излазна снага 10мВ. Уграђени ТЕЦ и термистор омогући стабилан рад. Током рада, повежите исправно у складу са пин-оут дефиниција, контрола погонске струје и температуре унутар номиналне домет, и избегавајте ЕСД оштећења и рад пренапона.

Производ Спецификације

Карактеристике производа

● Лептир пакет, уграђен ТЕЦ;

● Широка температура поузданост; 

● Високо поузданост, брз одзив, добра стабилност.

Апликације производа

● Ц2Х2 Ацетилен гас сенсинг; 

● Оптицал Фибер Комуникација и микроталасни фотонички пренос;

● Ласерски даљиномери.

Производ Детаљи

● Типичан спектар: 1532,68нм, толеранција таласне дужине +/-0,5нм.

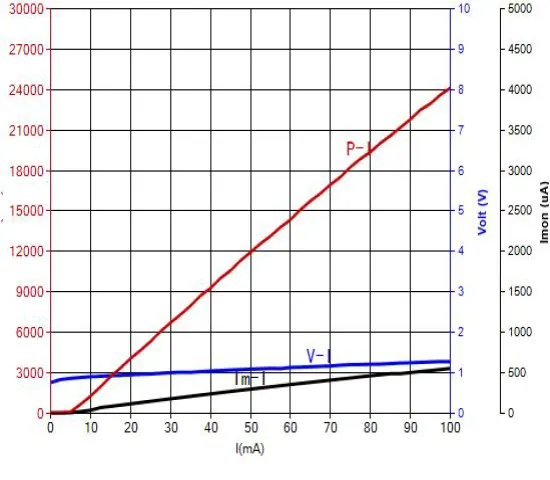

● ПИВ-1532нм 10мВ ДФБ БТФ ласер Диоде

● ФАК-1532нм ДФБ БТФ ласерска диода

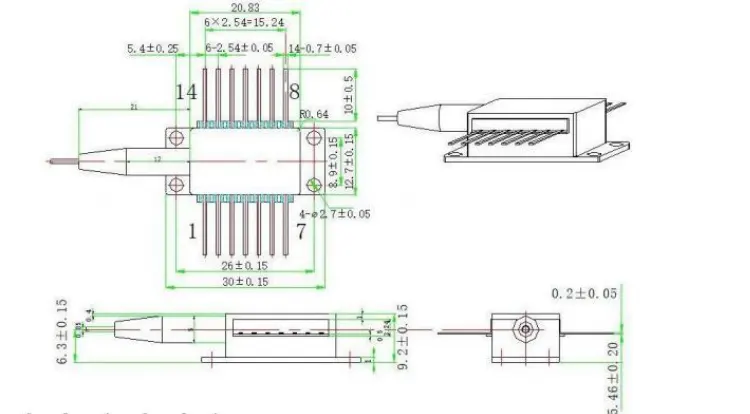

(1) Шта је БТФ пакет?

--БТФ (лептир) пакет је стандардни пакет лептира са 14 иглица, највећи формат индустријског паковања у оптоелектроници индустрије. Овај пакет интегрише ласерски чип, ТЕЦ контролу температуре, термистор и фотодиода, нудећи одличну херметичност и термичку отпорност перформансе менаџмента. Нема суштинске разлике од стандарда паковање лептира; „БТФ“ се обично користи као скраћеница за „Лептир“ у производу именовање.

(2) Које режиме погона подржава овај производ?

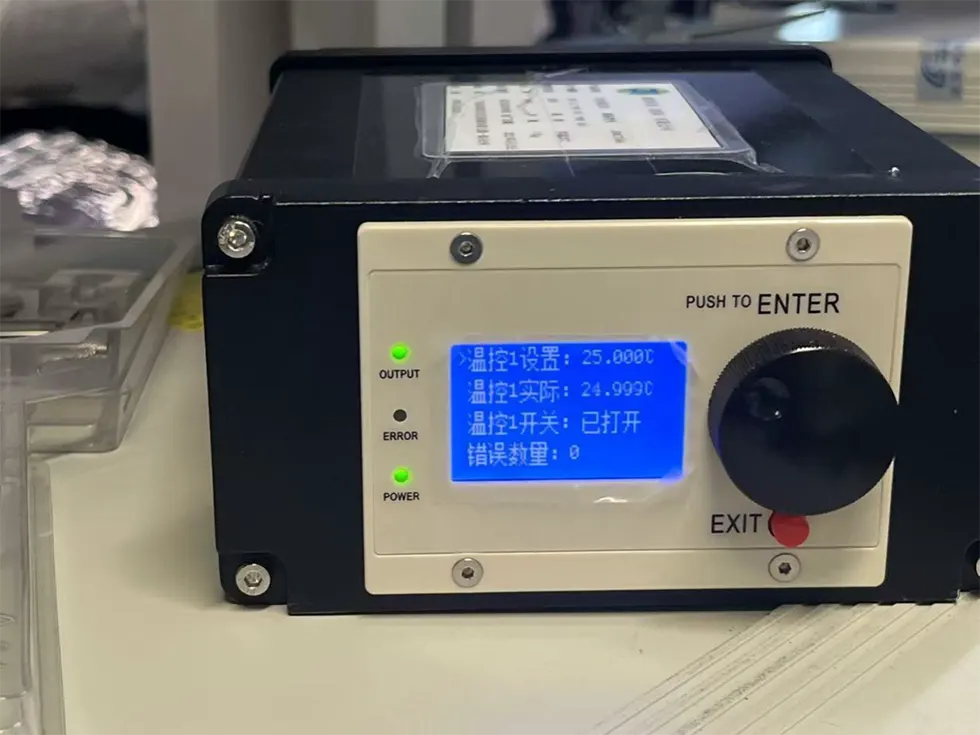

--1532нм ДФБ БТФ ласерска диода подржава континуирани талас (ЦВ) операција. Препоручује се нискошумни извор константне струје (праг струја приближно 5-20мА, радна струја 50-90мА), заједно са ТЕЦ контролер за стабилизацију температуре (обично подешен на 25℃).

(3) Да ли је доступно тестирање узорака?

--Подржано је тестирање узорака и пробна производња малих количина. За масовну набавку нудимо цене за обим и понуде по више нивоа.

Наручивање информације

на пример: БФЛД-ЦХ56-10СМ-ФА

(Информације о поруџбини: 1532нм ДФБ БТФ ласерска диода, излазна снага 10мВ, са СМ влакно, ФЦ/АПЦ конектор, пин-оут типа 1).

Датасхеет и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручен.)

Међународна логистика може трајати 3-5 радних дана.

Операција Напомене

● Када ради, овај уређај емитује ласерски зрак високог интензитета; учинити не гледајте директно у предњу страну влакна, јер то може довести до повреде ока.

● Овај уређај је осетљив на електростатику; дакле, строго придржавање да су потребне антистатичке мере заштите током паковања, транспорта и употребе. Поред тога, морају се предузети мере предострожности за спречавање пренапона напајања, јер ако то не учините, то може довести до трајног оштећења уређаја уређај (нпр., обезбеђивање правилног уземљења опреме и ношење антистатичке каиш за зглоб).

● Оптичка влакна су крхка; не користите влакно за повлачење уређаја. Када убацујете или вадите уређај из његове утичнице, немојте притискати на њега или повуците навлаку која се налази на задњем делу кућишта уређаја. За уређаје опремљен конекторима, обезбедите да и уређај и конектор за влакна се истовремено подижу током постављања или уклањања.

● Пре него што укључите све компоненте, прво активирајте хладњак и затим наставите са инкременталним корацима за покретање како бисте спречили прегревање чипа и преоптерећења.

● Током процеса укључивања, никада немојте директно примењивати велику струју, као ово ризикује да оштети чип. Уместо тога, укључите уређај на тренутни ниво близу прага чипа, а затим постепено повећавајте струју у малим повећава се док се не достигне жељени ниво.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
