1567нм ДФБ лептир ласерска диода

Садржај

1. Представљање 1567нм ДФБ лептир ласерска диода

2. Техничке спецификације

3. Карактеристике производа

4. Типичне апликације

5. Детаљи о производу

6. Информације о наручивању

7. Лист са подацима и тестни лист

8. Услови понуде и плаћања

9. Време испоруке

10. Оперативне напомене

11. Осигурање квалитета и Сервис након продаје

Увод у производ

1567нм ДФБ лептир ласерска диода са мулти-квантном добро ДФБ структура и 14-пин лептир пакет. Интегрише ТЕЦ и термистор, подржава СМФ 28е сингле моде или влакно за одржавање поларизације излаз, са типичном излазном снагом од 10мВ, радна температура -20~+70℃, усклађено са РоХС. Напомена ЕСД заштите и не прелазе апсолутне максималне оцене.

Производ Спецификације

Карактеристике производа

● Мулти-Куантум Добро (МКВ) ласери са дистрибуираном повратном спрегом (ДФБ);

● Влакна тип може бити СМФ-28е или ПМ влакно;

● 14-пин лептир пакет са високом стабилношћу;

● Стабилно 10мВ излаз, висок СМСР и добра оптичка изолација.

Апликације производа

● Сензор оптичких влакана;

● Извор светлости;

● Угљен моноксид ЦО гас сенсинг;

● Средње и дуготрајне оптичка комуникација и системи за тестирање.

1. Детаљи о производу-1567нм ДФБ лептир ласерска диода

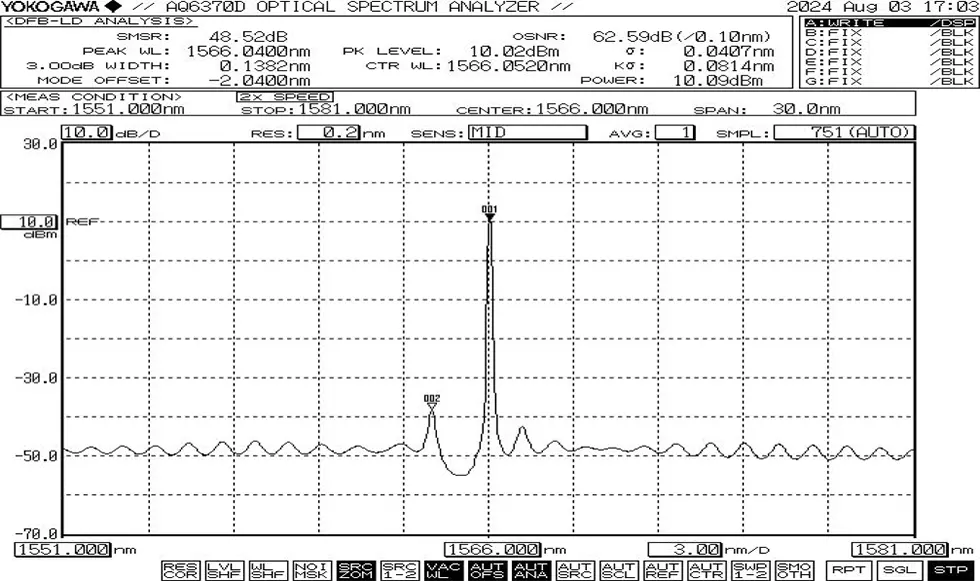

Типичан спектар: 1567нм, +/-1нм ВЛ толеранција.

● Дефиниција цртежа и ПИН-ОУТ (Јединица: мм)-1567нм ДФБ лептир Ласер Диоде

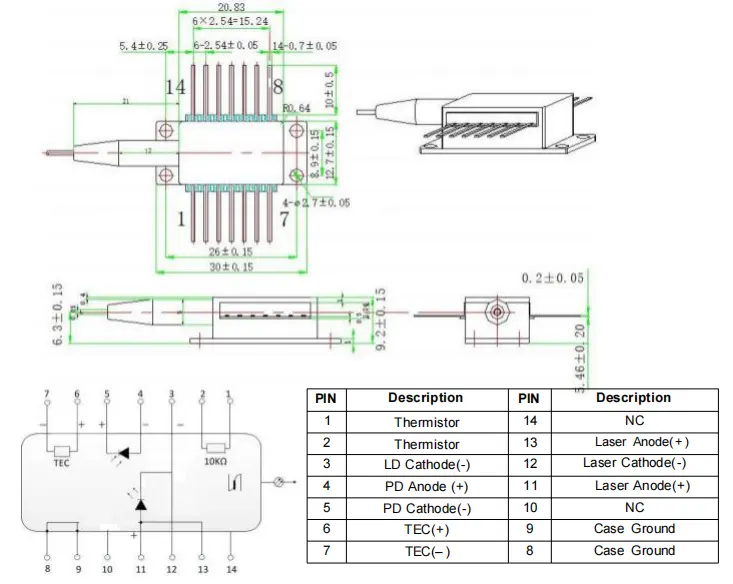

>>>Пин-оут типа 1

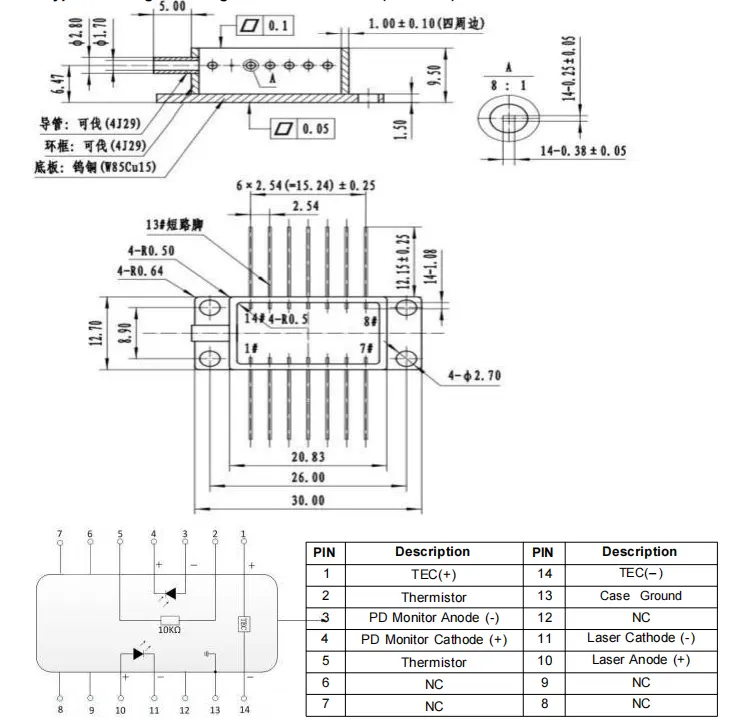

>>>Пин-оут типа 2

Наручивање информације

на пример: БФЛД-1567-10СМ-ФА

(Информације о поруџбини: 1567нм ДФБ лептир ласерска диода, 14-пински лептир пакет, излазна снага 10мВ, са СМ влакном, ФЦ/АПЦ конектор, тип 1 пин-оут).

Лист са подацима и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручен.)

Међународна логистика може трајати 3-5 радних дана.

Операција Напомене

● Када ради, овај уређај емитује ласерски зрак високог интензитета; учинити не гледајте директно у предњу страну влакна, јер то може довести до повреде ока.

● Овај уређај је осетљив на електростатику; дакле, строго придржавање да су потребне антистатичке мере заштите током паковања, транспорта и употребе. Поред тога, морају се предузети мере предострожности за спречавање пренапона напајања, јер ако то не учините, то може довести до трајног оштећења уређаја уређај (нпр., обезбеђивање правилног уземљења опреме и ношење антистатичке каиш за зглоб).

● Оптичка влакна су крхка; не користите влакно за повлачење уређаја. Када убацујете или вадите уређај из његове утичнице, немојте притискати на њега или повуците навлаку која се налази на задњем делу кућишта уређаја. За уређаје опремљен конекторима, обезбедите да и уређај и конектор за влакна се истовремено подижу током постављања или уклањања.

● Ако игле захтевају лемљење, температура лемљења не сме прелази 260°Ц, а време лемљења не сме бити дуже од 10 секунди. Посебно пажња се мора обратити на следеће: током процеса лемљења уређај мора бити у стању без напајања, а лемилица мора бити исправна утемељено.

● Пре него што укључите све компоненте, прво активирајте хладњак и затим наставите са инкременталним корацима за покретање како бисте спречили прегревање чипа и преоптерећења.

2. Осигурање квалитета и услуга након продаје-1567нм ДФБ лептир ласер Диоде

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
