1574нм ДФБ ласерска диода за детекцију ЦО2

Преглед производа-1574нм ДФБ ласерска диода за детекцију ЦО2

1574нм ДФБ ласерска диода за ЦО2 Сенсинг испоручује 10мВор 20мВ оптичку излазну снагу кроз једномодно влакно или влакно које одржава поларизацију са ФЦ/АПЦ конектором.

Са уском спектралном ширином линије од 3МХз типично (ФВХМ) и високим односом потискивања бочног мода од ≥35дБ (типично 40дБ), ДФБ ласер пружа спектралну чистоћу и прецизност таласне дужине потребне за подесиву диодну ласерску апсорпциону спектроскопију и друге технике детекције гаса високе резолуције (ТДЛАС).

Смештен у индустријски стандардни 14-пински лептир пакет са две опције конфигурације пинова, интегрисан са ТЕЦ, термистором, ПД монитором и изолатором. Ласер је компатибилан са стандардним лептир ласерским драјверским плочама и дизајном система.

Кључне карактеристике-1574нм ДФБ ласерска диода за детекцију ЦО2

· Централна таласна дужина: 1574 нм (опсег 1573–1575 нм), усклађено са линијом за апсорпцију гаса ЦО2

· Велика оптичка излазна снага: 10 мВ или 20 мВ

· Широк пропусни опсег модулације: типично 2,5 ГХз (-3дБ)

· Уграђени оптички изолатор: изолација ≥30дБ

· Интегрисани термоелектрични хладњак (ТЕЦ) и 10кΩ термистор за стабилизацију таласне дужине

· Температурни коефицијент таласне дужине: типично 0,09 нм/°Ц (15°Ц до 35°Ц)

· Коефицијент струје таласне дужине: 0,01 нм/мА типично за подешавање таласне дужине

· Пакет лептир са 14 иглица стандардан у индустрији, опције пин-а типа 1 и типа 2

· Струја ниског прага: 10мА~35мА

· Мониторска фотодиода интегрисана за надгледање снаге

Типичне примене-1574нм ДФБ ласерска диода за детекцију ЦО2

· Откривање и праћење ЦО2 гаса засновано на подесивој диодној ласерској апсорпционој спектроскопији (ТДЛАС)

· Спектроскопија модулације таласне дужине (ВМС) за високу осетљивост ЦО₂ и детекцију гасова у траговима

· Системи оптичког сензора засновани на ФБГ и интерферометријским техникама мерења

· Опрема за тестирање и мерење комуникације оптичким влакнима

· Апликације анализе даха и биомедицинског сензора гаса

· Истраживање и развој у фотоничким и оптичким лабораторијама

· Интеграција ОЕМ-а у анализаторе гаса и инструменте за праћење животне средине

Спецификације производа-1574нм ДФБ ласерска диода за детекцију ЦО2

Апсолутне максималне оцене

Електро-оптичке карактеристике (Т = 25°Ц температура ласера)

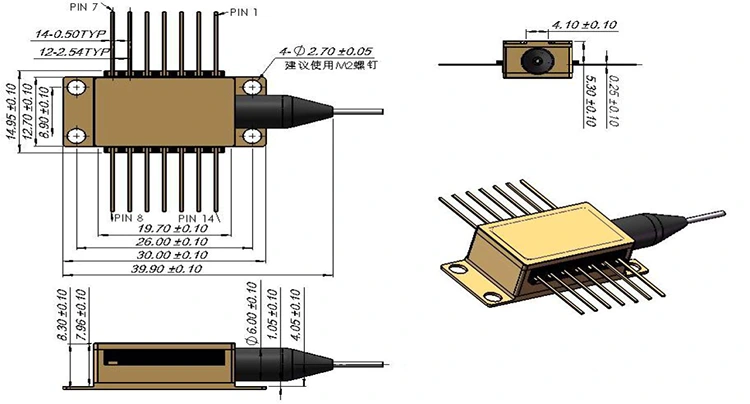

Дефиниција паковања и пинова -1574нм ДФБ ласерска диода за детекцију ЦО2

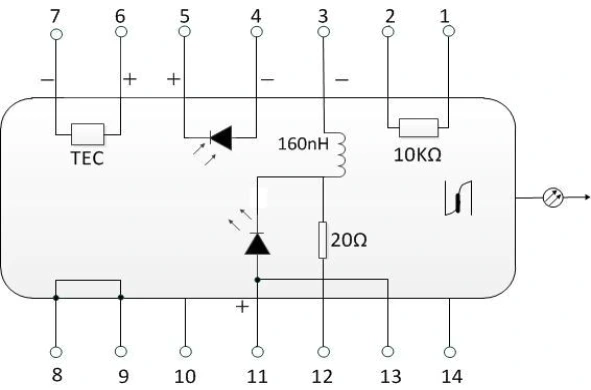

Тип 1 Пин конфигурација

Тип 2 Пин Конфигурација

Информације о наручивању

Номенклатура модела

БФЛД - КСКСКСКС - КСКС - КСКС - КСКС Кс

Пример: БФЛД-1574-20ПМ-ФА2

Често постављана питања (ФАК) -1574нм ДФБ ласерска диода за детекцију ЦО2

П: Како интегрисани ТЕЦ побољшава перформансе сензора ЦО2?

О: Интегрисани ТЕЦ и термистор стабилизују температуру ласерског чипа, минимизирајући таласну дужину и одступање излазне снаге. Пошто таласна дужина ДФБ ласера ​​зависи од температуре, прецизна термичка контрола помаже у одржавању усклађености са циљном карактеристиком апсорпције ЦО₂. ТЕЦ обезбеђује грубо подешавање таласне дужине, док се фино подешавање таласне дужине може постићи модулацијом струје убризгавања.

П: Зашто је уграђени оптички изолатор важан за системе за детекцију гаса?

О: Уграђени оптички изолатор смањује оптичку повратну спрегу узроковану рефлексијама од оптичких веза и оптичких компоненти. Ово побољшава стабилност ласерског излаза и смањује осетљивост на спољашње оптичке сметње, што је посебно важно за високоосетљиве ТДЛАС и ВМС системе за детекцију гаса.

П: Могу ли да добијем прилагођену таласну дужину за другу врсту гаса?

О: Да, Бок Оптроницс обезбеђује ДФБ ласерске изворе на таласним дужинама оптимизованим за различите примене сензора гаса, укључујући, али не ограничавајући се на ЦО2 (1574нм), ЦХ4 (1653нм), Х2О (1392нм) и О2 (760нм). Такође подржавамо таласне дужине ЦВДМ и ДВДМ канала за комуникацијске апликације. Контактирајте нас са вашим специфичним захтевима за таласну дужину и наш инжењерски тим ће прегледати изводљивост.

П: Која погонска и контролна кола су потребна за овај ласер?

О: ДФБ ласер од 1574нм захтева драјвер ласерске диоде са одговарајућим ограничењем струје, контролер температуре за интегрисани ТЕЦ и опционо модулациони улаз за скенирање таласне дужине у ТДЛАС апликацијама. Фотодиода монитора може да се користи за аутоматску контролу снаге (АПЦ).

Сродни производи -1574нм ДФБ Ласер Диодефор ЦО2 Сенсинг

· Велике снаге 1653,7нм 40мВ ДФБ лептир ласер - ДФБ ласерски извори за детекцију метана, праћење животне средине и апликације за индустријску безбедност

· 1683нм 10мВ ласерски спојени ласер -ДФБ ласери проширене таласне дужине за ЦХ₄ апсорпциону спектроскопију и апликације за детекцију гаса високе осетљивости

· 1392нм 10мВ ДФБ лептир ласерска диода - дизајнирана за спектроскопију апсорпције водене паре и системе за мерење влажности

· 1мм ИнГаАс ПИН фотодиода ТО46 - фотодетектори високе осетљивости 900-1650нм за детекцију сигнала апсорпције гаса и праћење оптичке снаге

· Ц-банд подесиви ласерски модул - ласерски извори за спектроскопију, испитивање ФБГ-а и оптичку карактеризацију

Технички и тестни листови -1574нм ДФБ ласерска диода за детекцију ЦО2

датасхеет

тест лист
