1мм активна површина ИнГаАс ПИН фотодиода

Преглед производа - 1мм активна површина ИнГаАс ПИН фотодиода

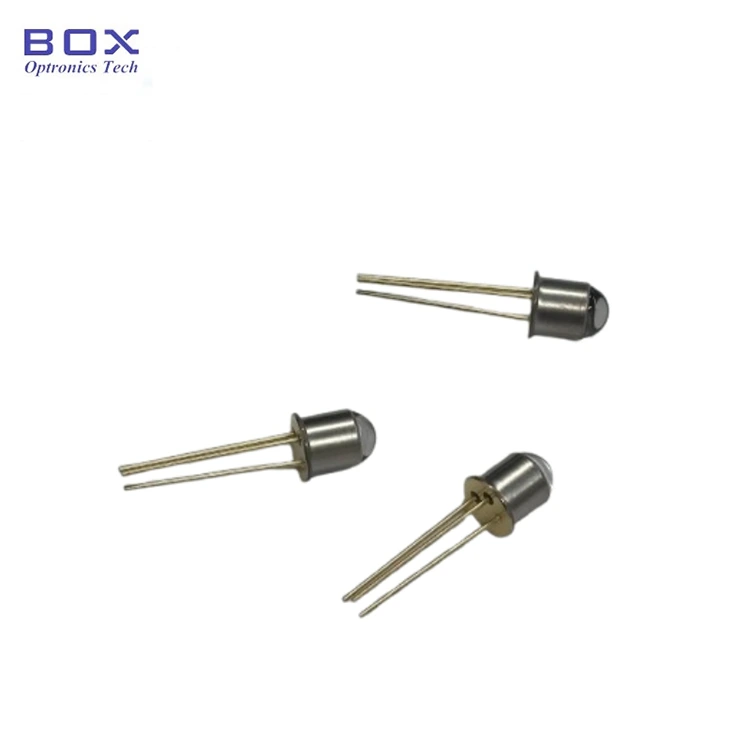

ИнГаАс ПИН фотодиода са активном површином од 1 мм (модели: БПД-1СТО46Б-БЛ и БПД-1СТО46Б-ФВ) компаније Бок Оптроницс је компактни ИнГаАс ПИН фотодетектор високе осетљивости дизајниран за оптичку детекцију блиске инфрацрвене светлости у опсегу од 900нм до 1650нм таласа. Са активном површином пречника 1 мм, обезбеђује избалансирану комбинацију могућности сакупљања светлости, толеранције спајања и перформанси детекције за мерење оптичке снаге, оптичке инструменте и апликације за оптичко праћење.

Доступне су две конфигурације пакета ТО46: БПД-1СТО46Б-БЛ са прозором са кугличним сочивом за побољшану ефикасност спајања са фокусираним оптичким сигналима или оптичким сигналима повезаним са влакнима, и БПД-1СТО46Б-ФВ са равним прозором за оптичку детекцију слободног простора и апликације које захтевају раван оптички интерфејс. Обе верзије имају херметичку металну амбалажу ТО46 за поуздан дуготрајан рад.

Кључне карактеристике-1мм активна површина ИнГаАс ПИН фотодиода

· Пречник активне површине 1 мм

· Широк опсег спектралног одзива: 900нм-1650нм

· Високи одзив: 0,9 А/В типично на 1310 нм, 0,95 А/В на 1550 нм

· Мала тамна струја и ниска капацитивност споја

· Компактни херметички метални пакет ТО46

· Две опције прозора: сочива са куглом (БЛ) за побољшану ефикасност спајања, раван прозор (ФВ) за детекцију слободног простора

Типичне примене-1мм активна површина ИнГаАс ПИН фотодиода

· Мерачи оптичке снаге и системи за праћење оптичке снаге

· Опрема за тестирање и мерење оптичких влакана

· ЕДФА и праћење снаге оптичког појачала

· НИР спектроскопија и оптички сензори

· Апликације за оптичку детекцију слободног простора

· Карактеризација и калибрација оптичких компоненти

· Пхотоника инструментација и ОЕМ интеграција

Спецификације производа -1мм активна површина ИнГаАс ПИН фотодиода

Апсолутне максималне оцене (ТЦ = 25°Ц)

Електро-оптичке карактеристике (ТЦ = 25°Ц)

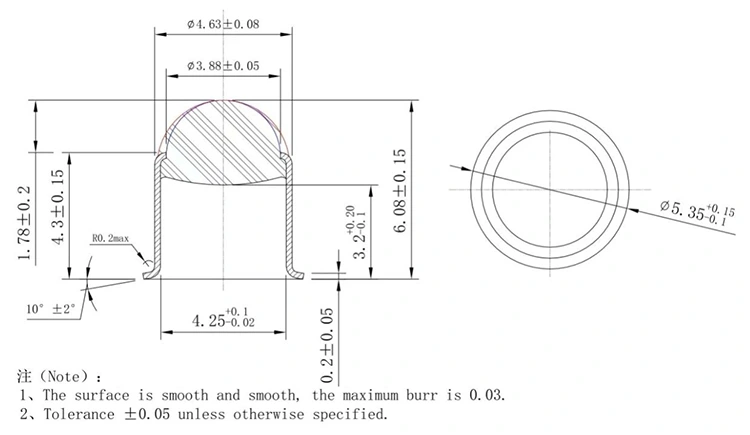

Паковање и дефиниција пинова -1мм активна површина ИнГаАс ПИН фотодиода

Тип паковања: ТО46 херметички метални пакет

Лоптаста сочива:

раван прозор:

Информације о наручивању -1мм активна површина ИнГаАс ПИН фотодиода

Номенклатура модела

БПД - Кс Кс ДО КСКС - Кс - Кс

Пример: БПД-1СТО46Б-ФВ

Датасхеет -1мм Ацтиве Ареа ИнГаАс ПИН фотодиода

БПД-1СТО46Б-БЛ

БПД-1СТО46Б-ФВ

Често постављана питања (ФАК)

П: Која је разлика између верзије БЛ (лоптасто сочиво) и ФВ (равни прозор)?

О: БПД-1СТО46Б-БЛ има прозор са кугличним сочивом који побољшава ефикасност оптичког спајања фокусирањем упадне светлости на активну област од 1 мм. Погодан је за оптичке сигнале спојене са влакнима, фокусиране зраке и апликације које захтевају већу толеранцију спајања, као што су мерење оптичке снаге и опрема за тестирање оптичких влакана.

БПД-1СТО46Б-ФВ има раван оптички прозор без фокусне оптике, пружајући директан оптички интерфејс за оптичку детекцију и мерење у слободном простору где је важно одржавање оригиналног профила зрака.

Обе верзије користе исти ИнГаАс ПИН фотодиодни чип и ТО46 херметички пакет, док се конфигурација оптичког прозора може изабрати у складу са методом спајања и захтевима апликације.

П: Који опсег таласних дужина може да детектује ова 1мм ИнГаАс фотодиода?

О: Ова ИнГаАс ПИН фотодиода пружа широк спектар скоро инфрацрвеног спектра одзива од 900нм до 1650нм, покривајући најчешће коришћене оптичке таласне дужине укључујући 1310нм и 1550нм комуникационе опсеге. Одзив је специфициран на 1310 нм (0,9 А/В типично) и 1550 нм (типично 0,95 А/В). Погодан је за мерење оптичке снаге, ласерски надзор, оптичко сенсинг и инструментационе апликације које захтевају поуздану НИР детекцију.

П: Која је минимална количина поруџбине (МОК)?

О: МОК за 1мм ИнГаАс ПИН фотодиоду ТО46 је 1ком. Подржавамо флексибилне количине поруџбина, од појединачних јединица за истраживање и развој и израду прототипа до већих количина за производњу инструмената и ОЕМ програме.

П: Могу ли добити фибер пигтаил верзију ове 1мм активне површине ИнГаАс ПИН фотодиоде?

О: Да. Бок Оптроницс такође пружа инГаАс фотодиодне модуле са пигтаилом са  опцијама конектора за директну везу са влакнима. Ови модули интегришу ИнГаАс фотодиодни чип са спојницом влакана у компактном паковању, погодном за ОЕМ интеграцију у оптичке инструменте и системе оптичких влакана.

Сродни производи -1мм активна површина ИнГаАс ПИН фотодиода

· Коаксијални пигтаилед ИнГаАс ПИН фотодиодни детектор

· 2мм ИнГаАс ПИН фотодиода ТО5 (модел БПД-2СТО5Б-ФВ)

· 3мм ИнГаАс ПИН фотодиода ТО5 (модел БПД-3СТО5Б-ФВ)

· 5мм ИнГаАс ПИН фотодиода ТО5 (модел БПД-5СТО5Б-ФВ)
