1мм ИнГаАс ПИН фотодиода ТО46

Преглед производа-1мм ИнГаАс ПИН фотодиода ТО46

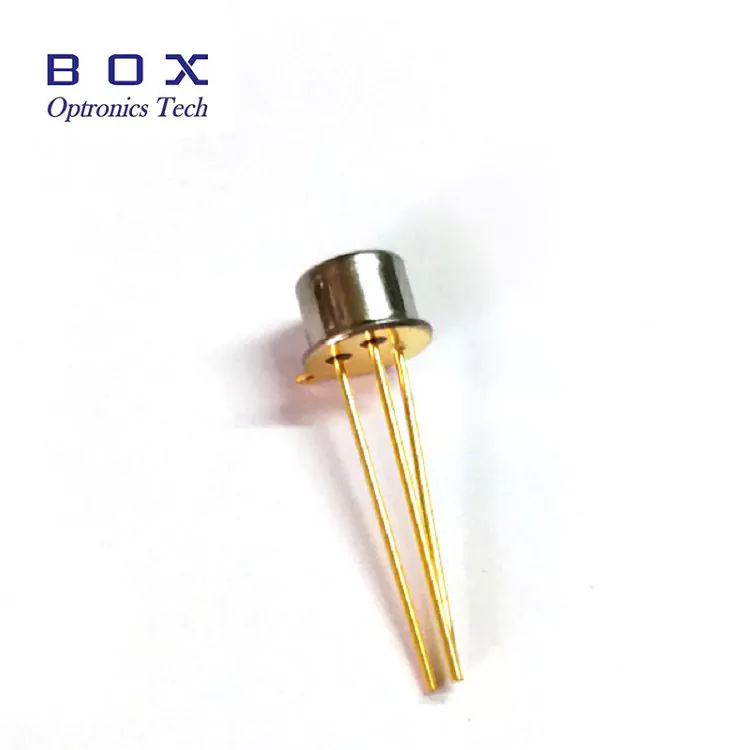

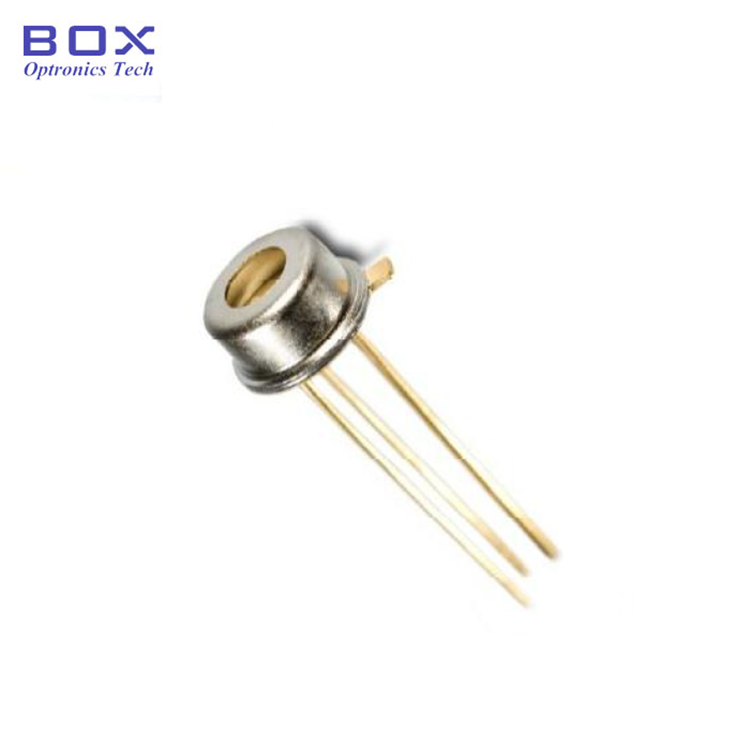

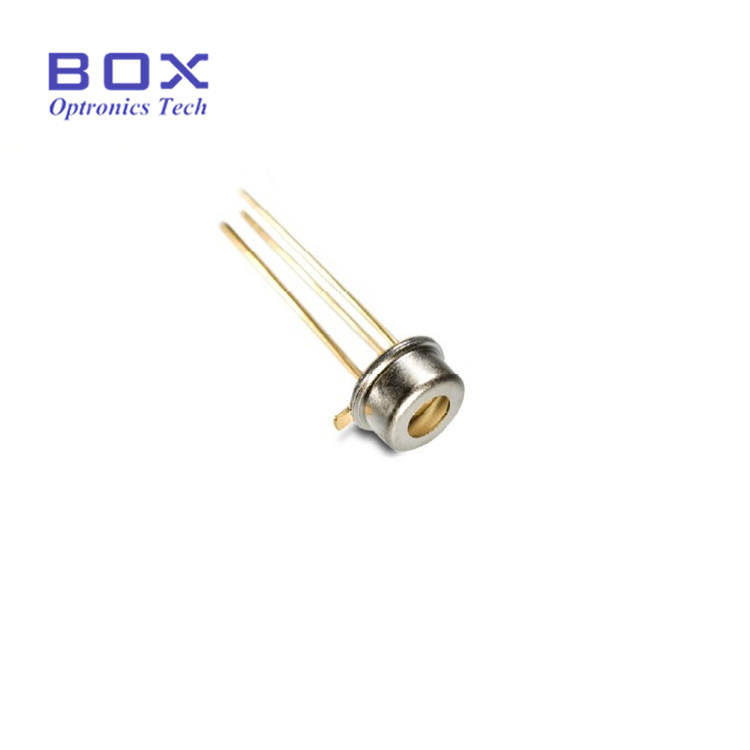

1мм ИнГаАс ПИН фотодиода (модел БПД-1СТО46Б-ФВ) из Бок Оптроницс-а је ИнГаАс фотодетектор високих перформанси дизајниран за апликације детекције близу инфрацрвеног зрачења (НИР). Са структуром ПИН диоде, претвара упадну оптичку снагу у опсегу таласних дужина од 900–1650 нм у пропорционалну фотострују са високом линеарношћу и осетљивошћу. Садржи активну област пречника 1 мм. Упакована у херметичну металну лименку ТО46 са равним оптичким прозором, фотодиода је механички робусна, обезбеђујући стабилне перформансе у захтевним индустријским и лабораторијским условима. Ови атрибути га чине одличним избором за праћење оптичке снаге, мерење тестова оптичких влакана, ласерску детекцију и НИР спектроскопију.

Кључне карактеристике-1мм ИнГаАс ПИН фотодиода ТО46

• Пречник активне површине: 1 мм за ефикасно сакупљање светлости

• Широк опсег спектралног одзива: 900 нм до 1650 нм

• Висок одзив: 0,9 А/В типично на 1310 нм, 0,95 А/В на 1550 нм

• Ултра-ниска тамна струја, ниска капацитивност споја

• Висока поузданост и дугорочна стабилност

• Херметички метални пакет са равним прозором ТО46

• Стандардна ТО-ЦАН конфигурација за лаку монтажу

Типичне примене-1мм ИнГаАс ПИН фотодиода ТО46

• Мерачи оптичке снаге и модули за праћење оптичке снаге

• Опрема за тестирање и мерење оптичких влакана

• Оптичка детекција сигнала и праћење напајања у телекомуникационим системима

• Блиска инфрацрвена (НИР) спектроскопија и аналитички инструменти

• Системи за праћење и контролу снаге ласера

• Калибрација и карактеризација оптичког атенуатора

• Истраживање и развој у фотоничким лабораторијама

• Интеграција оптичких модула и развој фотонског подсистема

Техничке спецификације-1мм ИнГаАс ПИН фотодиода ТО46

Апсолутне максималне оцене (ТЦ = 25°Ц)

Електро-оптичке карактеристике (ТЦ = 25°Ц)

Детаљи о производу-1мм ИнГаАс ПИН фотодиода ТО46

Шта је ИнГаАс ПИН фотодиода?

ИнГаАс ПИН фотодиода је полупроводнички детектор високе осетљивости дизајниран за оптичку детекцију у блиским инфрацрвеним (НИР) зрацима. Заснован на полупроводничкој структури П-И-Н, претвара упадне фотоне у фотострују са одличном линеарношћу и стабилношћу.

Раде од 900нм до 1700нм, ИнГаАс фотодиоде обезбеђују висок одзив у оптичким комуникационим опсезима и СВИР региону, што их чини погодним за тестирање оптичких влакана, праћење оптичке снаге, спектроскопију и апликације сенсинга.

Активна област од 1 мм нуди побољшану способност сакупљања светлости и побољшану толеранцију спајања, пружајући одличну равнотежу између осетљивости, флексибилности поравнања и брзине детекције.

Најважније перформансе-1мм ИнГаАс ПИН фотодиода ТО46

• висок одзив и квантна ефикасност

• Ултра-ниска тамна струја

• Мали капацитет и брз одзив

• Широка спектрална покривеност

• Херметички пакет ТО46

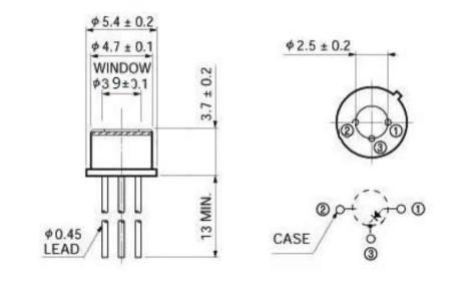

Димензије паковања и дефиниција пинова-1мм ИнГаАс ПИН фотодиода ТО46

Тип паковања: ТО46 Херметичка метална конзерва, раван прозор (ТО-ЦАН 3-пински)

Пречник лименке: φ5,4 ± 0,2 мм (спољашњи), φ4,7 ± 0,1 мм (унутрашњи)

Пречник прозора: φ3,9 ± 0,1 мм

Конфигурација пинова (поглед одоздо): Пин 1 = Анода (П-страна), Пин 2 = Кућиште (ГНД), Пин 3 = Катода (Н-страна)

Информације о наручивању

Номенклатура модела

БПД - Кс Кс ДО КСКС - Кс - Кс

Пример: БПД-1СТО46Б-ФВ

Датасхеет-1мм ИнГаАс ПИН фотодиода ТО46

Датасхеет

Леад Тиме

• Стандардне јединице (модели на лагеру): 3–5 радних дана

• Стандардна производња: 10-15 радних дана

• Обим поруџбина: контактирајте за распоред производње

• Међународна испорука: ~5 радних дана (ДХЛ/УПС/ФедЕк екпресс)

• Убрзана услуга: доступна на захтев

Напомене о раду и руковање-1мм ИнГаАс ПИН фотодиода ТО46

• Фотодиоде су уређаји осетљиви на електростатичко пражњење (ЕСД) — увек користите одговарајућу ЕСД заштиту

• Избегавајте да директно додирујете електроде голим прстима да бисте спречили контаминацију и ЕСД оштећење

• Чувајте некоришћене уређаје у амбалажи која је безбедна од електростатичког удара или проводним лежиштима да бисте спречили оштећење електростатичког пражњења
