Коаксијални пигтаилед ИнГаАс ПИН фотодиодни детектор

Преглед производа   – Коаксијални пигтаилед ИнГаАс ПИН фотодиодни детектор

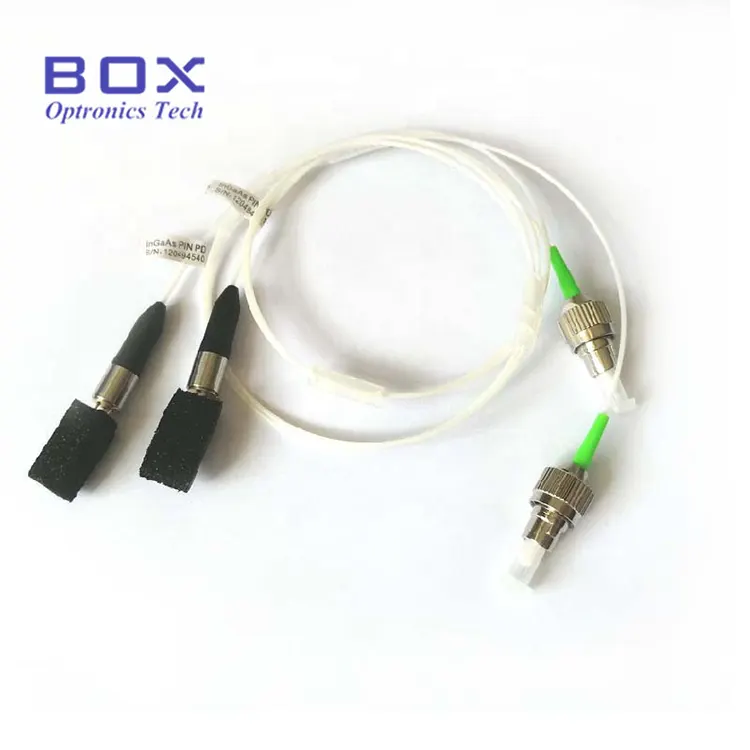

Коаксијални пигтаилед ИнГаАс ПИН фотодиодни детектор је оптички детектор са спектралним опсегом одзива од 1100-1650 нм. Пружа висок одзив на уобичајено коришћеним таласним дужинама од 1310 нм и 1550 нм и дизајниран је за оптичку комуникацију, ЦАТВ, детекцију и апликације за тестирање и мерење. БПД-70П10Б-ФА има активну површину од 70 ум и фибер пигтаил дужине 1 метар са ФЦ/АПЦ конектором и доступан је на лагеру. Друге конфигурације активне области, пакета, влакана, конектора и пиноут-а су прилагођене за ОЕМ интеграцију.

Кључне карактеристике   – Коаксијални пигтаилед ИнГаАс ПИН фотодиодни детектор

· Широк спектар спектралног одзива: 1100 нм до 1650 нм

· Висок одзив, ниска тамна струја и ниска капацитивност споја

· Широк пропусни опсег: 2,5 ГХз

· Време брзог успона/падања: 0,3 нс

· Пигтаил оптички излаз са ФЦ/АПЦ или другим конектором (доступна је и опција утичнице)

Типичне примене   – Коаксијални пигтаилед ИнГаАс ПИН фотодиодни детектор

· Аналогни оптички пријемници за ЦАТВ и оптички видео пренос

· Широкопојасни РФ системи за детекцију преко влакана

· Инструментација за оптичко тестирање и мерење, укључујући детекцију ОТДР сигнала

· Дистрибуирано оптичко сенсирање, као што је дистрибуирано акустичко сенсирање (ДАС)

· Надгледање оптичке снаге у ЕДФА, ДВДМ и ласерским системима

· Фотоничка лабораторијска истраживања и ОЕМ системска интеграција

Спецификације производа   – Коаксијални пигтаилед ИнГаАс ПИН фотодиодни детектор

Апсолутне максималне оцене (ТЦ = 25°Ц)

Оптичко-електричне карактеристике (ТЦ = 25°Ц)

Дефиниција пакета и пинова   – Коаксијални пигтаилед ИнГаАс ПИН фотодиодни детектор

Информације о наручивању   – Коаксијални пигтаилед ИнГаАс ПИН фотодиодни детектор

Номенклатура модела

БПД - КСКС Кс КСКС Кс - КСКС -   ( Кс   )

Пример: БПД-70П10Б-ФА ( 70 м активне области, пигтаилед тип, 1,0 м влакна, тип Б пиноут, ФЦ/АПЦ конектор)

Напомена: Дужина пигтаила и фиксни формат картице се могу прилагодити. Структура производа, величина, оптички параметри и захтеви процесне технологије могу се дизајнирати према захтевима купаца.

Датасхеет   – Коаксијални пигтаилед ИнГаАс ПИН фотодиодни детектор

Датасхеет

Често постављана питања (ФАК)

П: Која је разлика између коаксијалног детектора фотодиоде са пигтаилом и фотодиода са ТО-цан ИнГаАс?

О: Главне разлике су дизајн пакета и системска интеграција. Коаксијални пигтаил детектор интегрише ИнГаАс ПИН фотодиоду у херметички коаксијални пакет са фибер пигтаилом, обезбеђујући директну везу влакана и перформансе високе фреквенције за апликације као што су ЦАТВ пријемници и опрема за оптичко тестирање. Фотодиоде ТО5/ТО46 користе металне лименке са оптичким прозорима и захтевају спољну оптичку спрегу, што их чини погоднијим за детекцију слободног простора и мерење оптичке снаге.

П: Која је разлика између опција паковања са пигтаилом и утичнице?

О: Верзија са пигтаилом има трајно причвршћено влакно за директну оптичку везу, док верзија са утичницом обезбеђује одвојиви интерфејс влакана за практично повезивање и замену. Избор зависи углавном од захтева за системску интеграцију: пакети са пигтаилом су погодни за фиксне ОЕМ инсталације, док су утичнице погодне за тестну и лабораторијску опрему.

П: Како да изаберем активну област ИнГаАс ПИН фотодиоде?

О: Пречник активне области треба да буде изабран на основу величине оптичког снопа, шеме спајања и пропусног опсега за откривање циља. Мањи пречници активне области дају нижу капацитивност споја и већу брзину одзива, док чипови веће површине пружају већу ефикасност оптичког сакупљања и опуштену толеранцију поравнања. За системе спојених на влакна, опције средње величине као што је 70 ум могу постићи добар компромис између пропусног опсега и географске ширине.

Повезани производи

· 1мм активна површина ИнГаАс ПИН фотодиода

· 5мм ИнГаАс ПИН фотодиода ТО5

· Силицијумска фотодиода ТО46

· Појачало за појачање влакана са ербијумом у Ц-опсегу

Напомене о раду и руковање

· Придржавајте се одговарајућих ЕСД заштитних процедура када рукујете фотодиодом, пошто су ИнГаАс ПИН фотодиоде уређаји осетљиви на ЕСД.

· Избегавајте додиривање крајњег дела влакна или оптичког конектора голим прстима.

· Не прекорачите апсолутне максималне оцене наведене у табели.

· Избегавајте претерано савијање или механичко оптерећење влакнастог пигтаил-а.
