Ц-опсег ербијум-допираног фибер појачивача

Садржај

1. Увод у Ц-опсег ербијум-допираног фибер појачивача

2. Техничке спецификације

3. Карактеристике производа

4. Типичне примене

5. Детаљи о производу

6. Информације о наручивању

7. Лист са подацима и тест лист

8. Услови понуде и плаћање

9. Време испоруке

10. Кораци операције

11. Оперативне напомене и Одржавање

12. Осигурање квалитета и Сервис након продаје

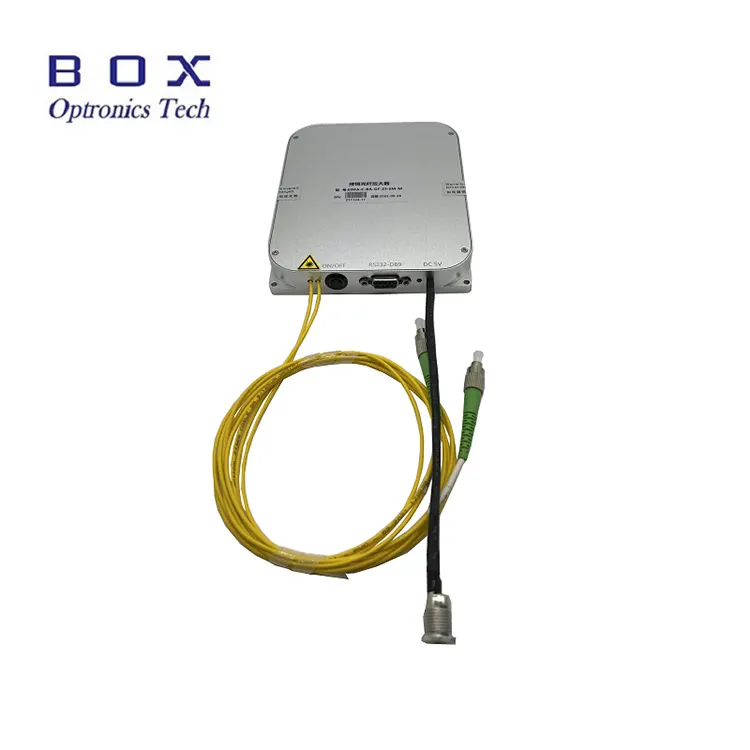

Увод у производ

Ц-опсега ербијум-допирани Фибер Боостер појачала су дизајниран за апликације у оптичкој комуникацији, оптичком сензору, ЦАТВ, и лабораторијска истраживања. Имају широк опсег таласних дужина, велику снагу и низак ниво буке, са АЦЦ и АПЦ режимима рада. Комуникациони серијски порт и кабл за напајање су обезбеђени за плуг-анд-плаи рад. Команде су доступно за лаку интеграцију у системе корисника. Вишеструка излазна снага доступна су подешавања од 15 до 26 дБм, са сингле-моде и опције влакана која одржавају поларизацију. Укључена је једногодишња гаранција. Када користећи ове модуле, уверите се да је крајња страна влакна чиста, имајте на уму ласер ограничења уноса и предузмите неопходне мере предострожности за ласер.

Производ Спецификације

Карактеристике производа

● Широк опсег таласних дужина;

● Високо излазна снага;

● Ниска бука;

● ДБ9 Женска (РС232) комуникација за лаку интеграцију.

1. Примене производа-Ц-банд Фибер Боостер појачало допирано ербијумом

● Оптицал оптичка комуникација;

● Оптицал фибер сензор;

● Влакна ласер.

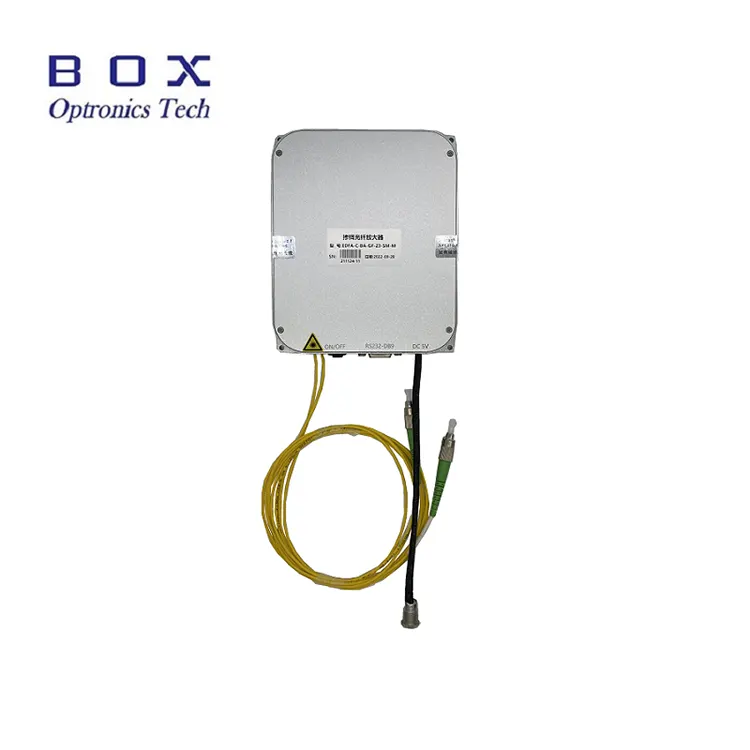

Производ Детаљи

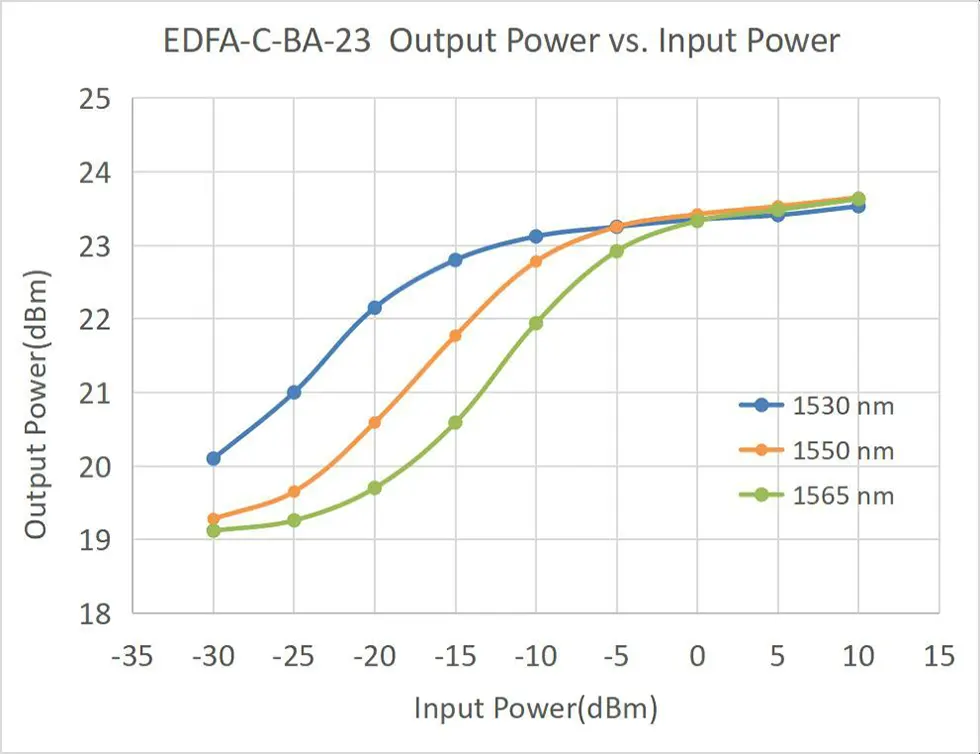

● Типична карактеристична крива

● Стандардна додатна опрема

Наручивање информације

нпр.: ЕДФА-Ц-БА-23-СМ-М

(Информације о поруџбини: Фибер Боостер Појачало са ербијумом у Ц-опсегу, излазна снага 23дБ, са СМФ-28ефибером, пакет модула).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10-15 радних дана. (Ако их има на лагеру, биће брже испоручено.)

Међународна логистика може трајати 3-5 радних дана.

Операција Степс

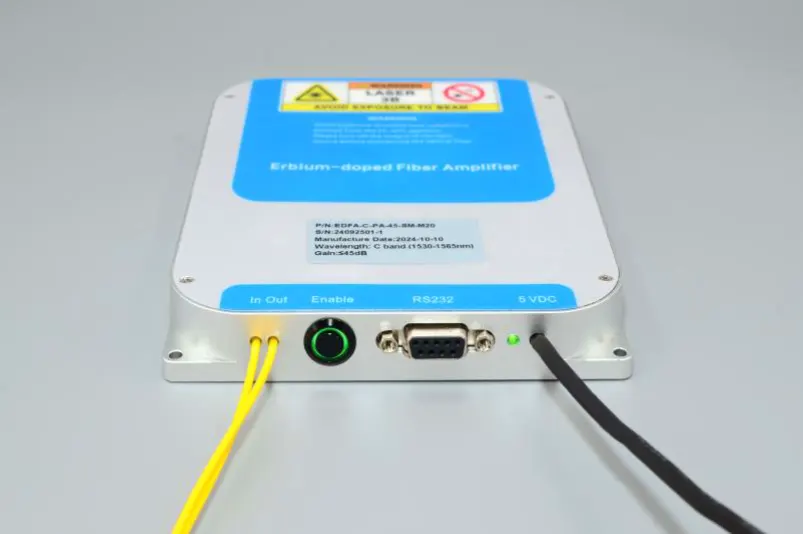

Корак 1. Изглед: Предња страна ЕДФА је секвенцијално опремљен улазним и излазним оптичким влакнима, ан прекидач за активирање излаза оптичког појачања, комуникација са рачунаром домаћина интерфејс (подразумевано РС232 ДБ9), индикатор напајања и кабл за напајање (подразумевано ДЦ 5В).

Корак 2. Напајање: Снага порт је подразумевана ДЦ5.5×2.1мм снага интерфејс, а одговарајући ДЦ5В ДЦ адаптер за напајање ће бити обезбеђен када производ напушта фабрику. Начин повезивања између адаптера за напајање и ЕДФА модул је приказан на слици испод. Обавезно користите оригинални одговарајући адаптер за напајање. Коришћење неодговарајућег адаптера за напајање ће узроковати да ЕДФА не ради исправно или оштети ЕДФА. А у облику слова У конектор за напајање такође може бити обезбеђен за кориснике да се повежу на а прекидачко напајање, али то треба унапред предложити приликом набавке.

Корак 3. Повезивање оптичких краткоспојника: Отворено поклопац за прашину конектора за оптичко влакно, проверите крајњи део влакна и потврдите да нема загађења и оштећења пре него што повежете другу оптичку опрему уређаји са влакнима или опрема за тестирање. За излазно влакно ЕДФА велике снаге модела, препоручује се употреба методе спајања фузијом за повезивање.

Сетп4.Хеат Диссипатион:Тхис ербијум-допирани модул за појачавање влакана генерише одређену количину топлоте. Тхе доња површина појачала (страна без текста) треба да буде близу контакт са хладњаком, пером за расипање топлоте или металном површином на доњи део шасије корисника. За постизање одговарајућег ваздушног хлађења добар ефекат дисипације топлоте. Препоручено оптимално радно окружење температура је -5 ~ +35 ℃. Када је температура околине прелази 50℃, појачало у стању приправности се неће покренути. Када температура околине прелази 55 ℃, појачало у радном стању ће аутоматски зауставити ласерски излаз и ући стање приправности за самозаштиту. Када температура околине падне на 50℃, појачало ће аутоматски наставити са радом.

Корак 5. Улазна оптичка снага: Ово појачало са влакнима допираним ербијумом нема праг захтев за снагу улазног оптичког сигнала. Када је просечна снага на улазни оптички сигнал је смањен на скоро нулту снагу, појачало ће и даље одржавати радно стање, а излазни порт ће имати спонтану емисију излаз. Међутим, да би се добио идеалнији ефекат појачања и однос сигнал-шум однос, препоручује се контрола улазне оптичке снаге унутар снаге опсег описан у тест листи или спецификацији производа.

Корак 6. Контрола рачунара домаћина: Ово појачало је модуларан производ и треба га да се комбинују са наменским рачунарским софтвером за подешавање и праћење радно стање и радни параметри ЕДФА. Потребе рачунара корисника да инсталирате управљачки програм за УСБ-232 серијски порт и ЕДФА хост рачунар контролни софтвер који обезбеђује наша компанија. Драјвер за УСБ-232 серијски порт програм мора бити инсталиран, иначе се софтвер главног рачунара не може повезати и нормално комуницирају са ЕДФА модулом. Треба напоменути да је Програм драјвера за УСБ-232 серијски порт треба да буде у складу са стварним УСБ-232 серијски порт се користи. Број верзије софтвера главног рачунара ЕДФА софтвер треба да буде у складу са бројем верзије софтвера забележеном на тестни лист производа.

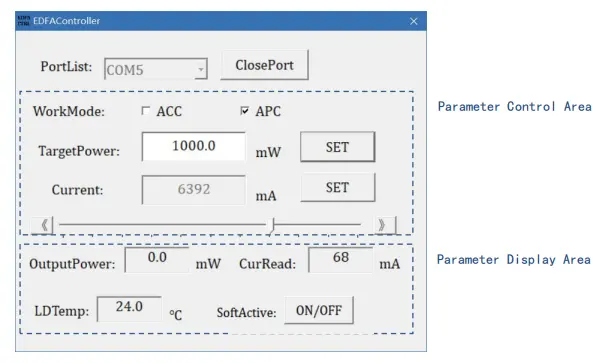

Корак 7. Софтверски интерфејс главног рачунара: Информације које може да прикаже софтвер рачунара домаћина обухватају режим рада појачала, циљна вредност излазне оптичке снаге, ласер пумпе тренутну циљну вредност и статус праћења температуре.

Корак 8. Специфична операција: После покретање софтвера главног рачунара, прво изаберите исправан серијски порт број у редоследу серијских портова ПортЛист, кликните на дугме ОпенПорт да бисте отворили серијски порт. У овом тренутку ће се приказати прозори Цуррент Реад и ЛДТемп радну струју и температуру пумпе модула. Унесите циљ вредност оптичке снаге у прозору ТаргетПовер и кликните на дугме СЕТ. Када тастерски прекидач ЕДФА модула и тастер СофтАцтиве прекидач на оба софтвера су укључена, поставка ступа на снагу и ЕДФА има оптички излазна снага.

Корак 9. Контролни режим: Стандардни модел овог фибер појачивача подржава два режима рада, аутоматску контролу струје режим (АЦЦ режим) и режим аутоматске контроле снаге (АПЦ режим). Можете се пребацити између ова два режима рада преко опције ВоркМоде. Приликом пребацивања, имајте на уму да прво искључите прекидач активног дугмета. (* Неко појачало модели подржавају само АЦЦ режим, као што је ЕДФА-Ц-ПА). У АЦЦ режиму, уђите у пумпу тренутну вредност у Цуррент прозору и кликните на дугме СЕТ или директно превуците леви и десни клизач за подешавање тренутне вредности пумпе. У АПЦ режиму, унесите циљну вредност оптичке снаге у прозору ТаргетПовер и кликните на СЕТ дугме.

Корак 10. Активација излаза: Када се Прекидач дугмета за укључивање на предњој страни модула и дугме СофтАцтиве укључити софтвер су укључени, поставка ступа на снагу и појачало има ласерски излаз, а лампица ЛАСЕР је укључена. ОН/ОФФ дугме ће бити приказано црвеном бојом. Излазна снага у надзору параметара област приказује тренутну стварну излазну оптичку снагу, ЦурРеад приказује струју струја пумпе, а ЛДТемп приказује унутрашњу температуру.

Корак 11. Искључивање: Прво искључите Прекидач дугмета ОН/ОФФ на бочној страни појачала и дугме СофтАцтиве укључите софтвер, кликните ЦлосеПорт да затворите серијски порт, а затим затворите софтвер.

Корак 12. Меморија параметара: Режим и параметри подешени од стране управљачког софтвера биће аутоматски сачувани унутар ЕДФА модул и имају функцију меморије за искључивање. Ако нема потребе да модификујте ЕДФА параметре, није неопходно да се повежете са главним рачунаром када га поново користите.

Напомене о операцији и Одржавање

● Приликом покретања, прво потврдите да су прекидач за напајање и кључ су искључени, а затим прикључите напајање. Приликом искључивања, прво искључите кључ, а затим искључите напајање након излаза индикаторска лампица се гаси. Немојте директно прекидати напајање када се ЕДФА ради.

● Не препоручује се често уметање и искључивање излаза конектори за влакна како би се избегла контаминација прашином, што може довести до повећања губитак уметања или сагоревање крајње стране конектора за влакна.

● Очистите конекторе влакана крпом која не оставља длачице и прегледајте помоћу а детектор крајњег дела влакна пре повезивања. Увек повежите/искључите влакна без напајања да би се избегло сагоревање на крају. Конектори оптичких влакана морају бити покривена прашним капама.

● Ако излазно влакно треба да буде повезано са другим влакном, јесте препоручује се употреба фузионог споја.

● Предузмите мере предострожности против влаге, прашине и корозије; продавница на сувом месту.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
