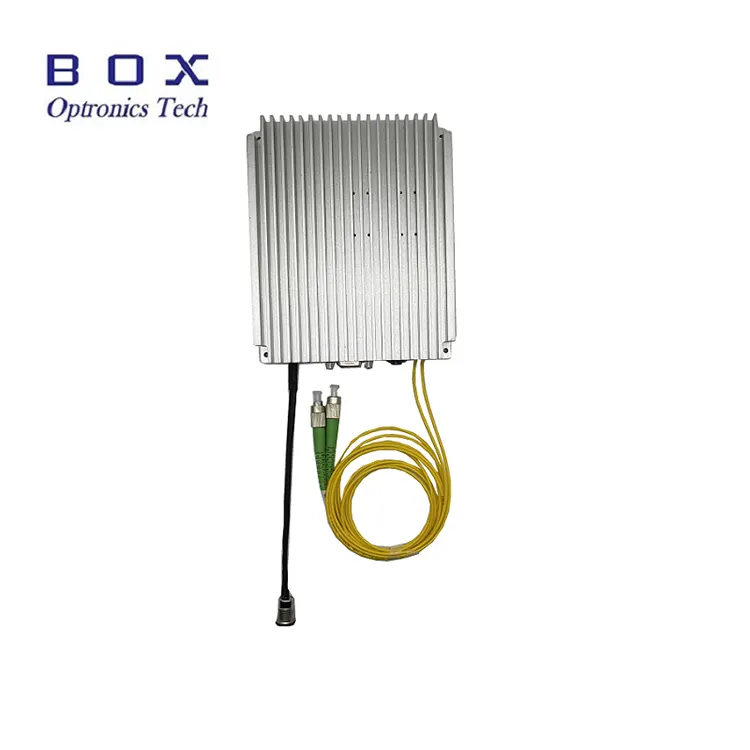

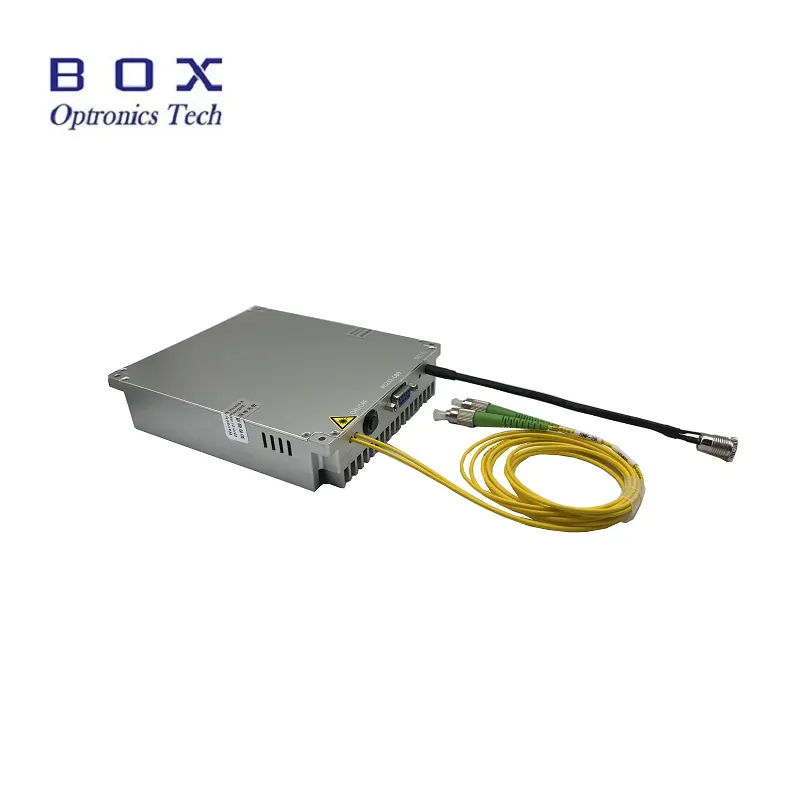

Увод у производ

Дизајнирана су влакна предпојачала допирана ербијем у Ц-опсегу за побољшање осетљивости пре оптичког пријемника. Предпојачало је посебно се користи за појачање малих оптичких сигнала у опсегу од -45~25дбм. Типично појачање малог сигнала је чак 35~45дБ, а бука је мања од 4,5 дБ. Могу се користити за појачање снаге ласера сигнали у Ц-опсегу 1530~1565нм таласне дужине. Аутоматска струја Контролни (АЦЦ) режим рада. Команде и управљачки софтвер су обезбеђени за ПЦ операција.

Производ Спецификације

Производ Карактеристике

● Широк опсег таласних дужина-1530~1565нм;

● Ниска бука <4.5дБ;

● Екран осетљив на додир/ДБ9 женски (РС232) комуникациони интерфејс за лако руковање.

Производ Апликације

● Оптицал оптичка комуникација;

● Оптицал фибер сензор;

● Влакна ласер.

Производ Детаљи

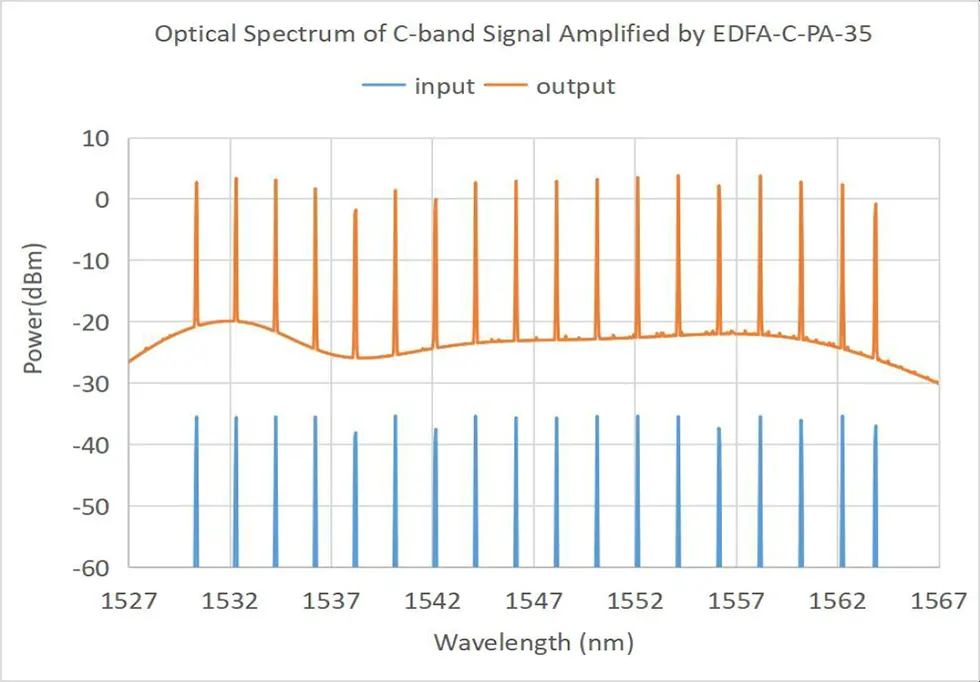

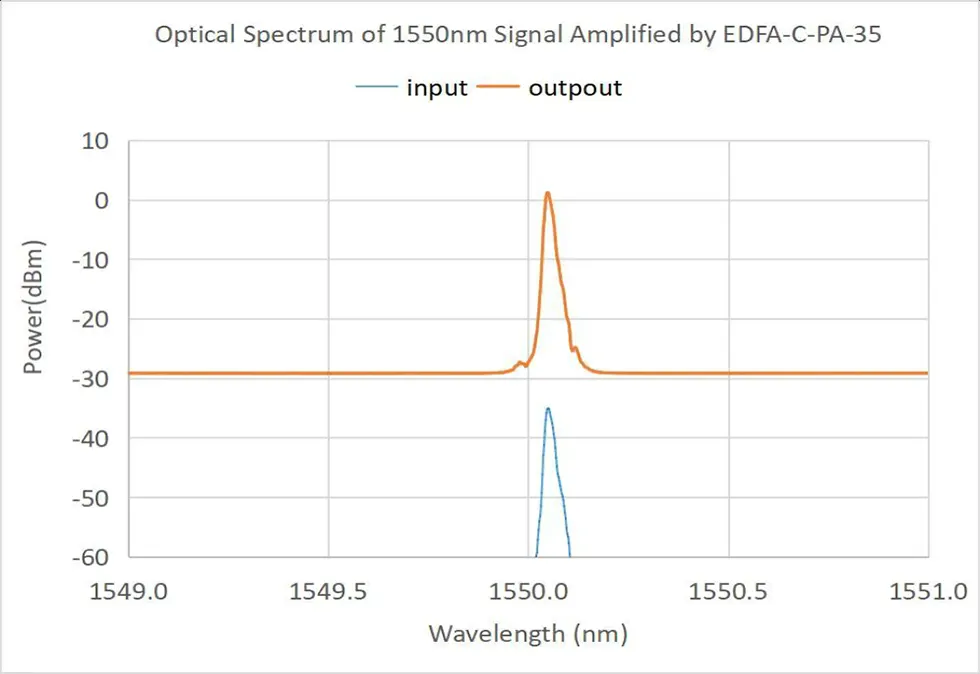

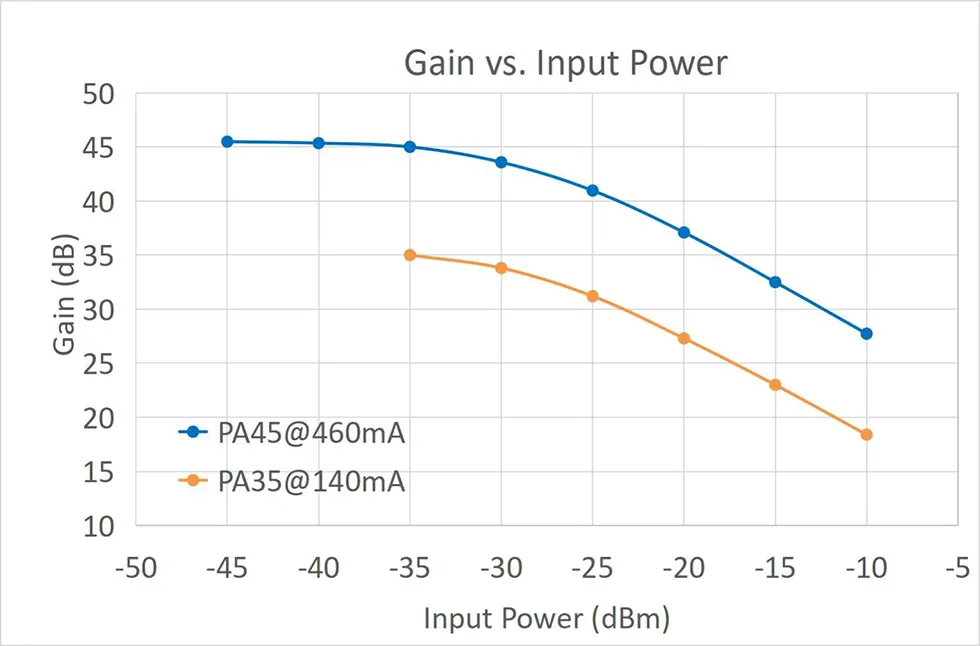

● Типична карактеристична крива

Информације о наручивању

нпр.: ЕДФА-ПА-Ц-35-СМ-М

(Информације о поруџбини: Влакна допирана ербијумом у Ц опсегу Предпојачало, 35дБмс мало појачање сигнала, са СМФ-28ефибер, модул пакет).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и тест лист

Датасхеет

Тестсхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10-15 радних дана. (Ако их има на лагеру, биће брже испоручено.)

Међународна логистика може трајати 3-5 радних дана.

Операција Степс

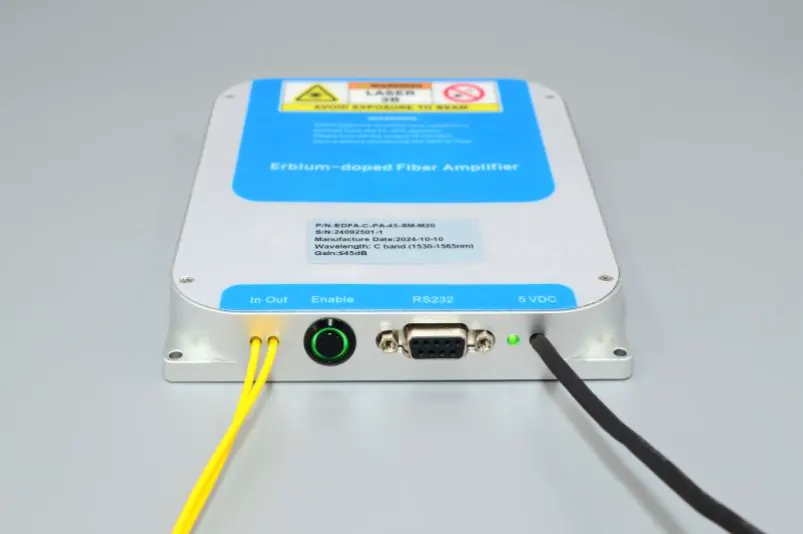

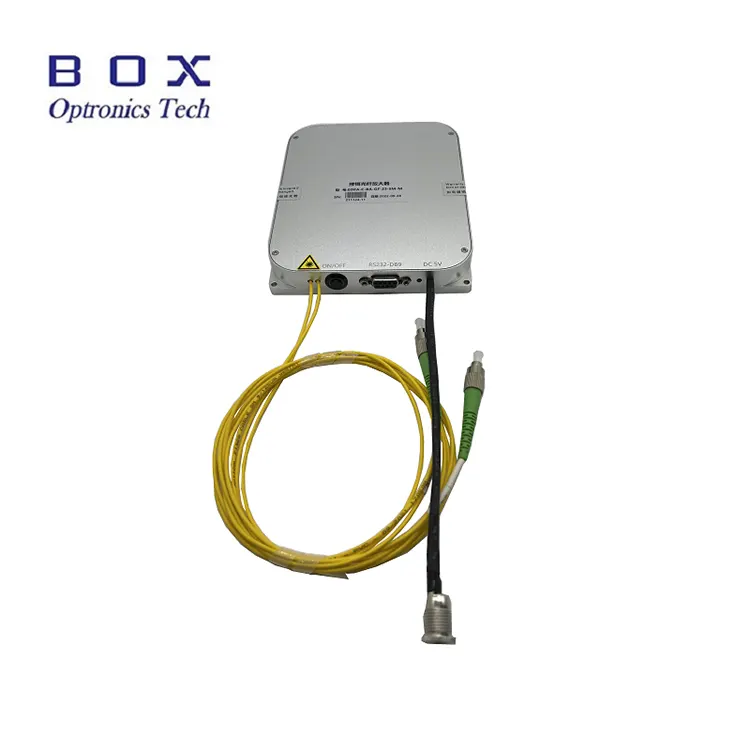

Корак 1. Изглед: Предња страна ЕДФА је секвенцијално опремљен улазним и излазним оптичким влакнима, ан прекидач за активирање излаза оптичког појачања, комуникација са рачунаром домаћина интерфејс (подразумевано РС232 ДБ9), индикатор напајања и кабл за напајање (подразумевано ДЦ 5В).

Корак 2. Напајање: Снага порт је подразумевана ДЦ5.5×2.1мм снага интерфејс, а одговарајући ДЦ5В ДЦ адаптер за напајање ће бити обезбеђен када производ напушта фабрику. Начин повезивања између адаптера за напајање и ЕДФА модул је приказан на слици испод. Обавезно користите оригинални одговарајући адаптер за напајање. Коришћење неодговарајућег адаптера за напајање ће узроковати да ЕДФА не ради исправно или оштети ЕДФА. А у облику слова У конектор за напајање такође може бити обезбеђен за кориснике да се повежу на а прекидачко напајање, али то треба унапред предложити током набавке.

Корак 3. Повезивање оптичких краткоспојника: Отворено поклопац за прашину конектора за оптичко влакно, проверите крајњи део влакна и потврдите да нема загађења и оштећења пре него што повежете другу оптичку опрему уређаји са влакнима или опрема за тестирање. За излазно влакно ЕДФА велике снаге модела, препоручује се употреба методе спајања фузијом за повезивање.

Сетп4.Хеат Диссипатион:Тхис ербијум-допирани модул за појачавање влакана генерише одређену количину топлоте. Тхе доња површина појачала (страна без текста) треба да буде близу контакт са хладњаком, пером за расипање топлоте или металном површином на доњи део шасије корисника. За постизање одговарајућег ваздушног хлађења добар ефекат дисипације топлоте. Препоручено оптимално радно окружење температура је -5 ~ +35 ℃. Када је температура околине прелази 50℃, појачало у стању приправности се неће покренути. Када температура околине прелази 55 ℃, појачало у радном стању ће аутоматски зауставити ласерски излаз и ући стање приправности за самозаштиту. Када температура околине падне на 50℃, појачало ће аутоматски наставити са радом.

Корак 5. Улазна оптичка снага: Ово појачало са влакнима допираним ербијумом нема захтев за праг за снагу улазног оптичког сигнала. Када је просечна снага улазног оптичког сигнал је смањен на скоро нулту снагу, појачало ће и даље одржавати радно стање, а излазни порт ће имати излаз спонтане емисије. Међутим, да би се добио идеалнији ефекат појачања и однос сигнал-шум, препоручује се контрола улазне оптичке снаге унутар опсега снаге описано у испитном листу или спецификацији производа.

Корак 6. Контрола рачунара домаћина: Ово појачало је модуларан производ и треба га да се комбинују са наменским рачунарским софтвером за подешавање и праћење радно стање и радни параметри ЕДФА. Потребе рачунара корисника да инсталирате управљачки програм за УСБ-232 серијски порт и ЕДФА хост рачунар контролни софтвер који обезбеђује наша компанија. Драјвер за УСБ-232 серијски порт програм мора бити инсталиран, иначе се софтвер главног рачунара не може повезати и нормално комуницирају са ЕДФА модулом. Треба напоменути да је Програм драјвера за УСБ-232 серијски порт треба да буде у складу са стварним УСБ-232 серијски порт се користи. Број верзије софтвера главног рачунара ЕДФА софтвер треба да буде у складу са бројем верзије софтвера забележеном на тестни лист производа.

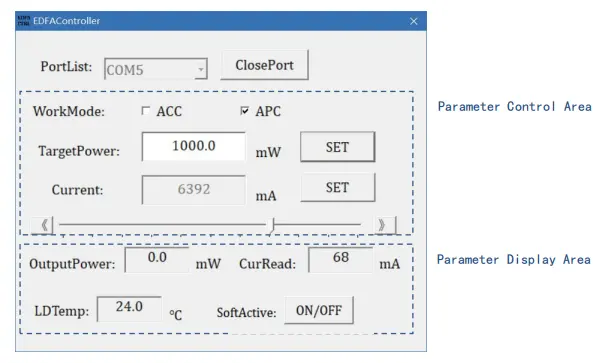

Корак 7. Софтверски интерфејс главног рачунара: Информације које може да прикаже софтвер рачунара домаћина обухватају режим рада појачала, циљна вредност излазне оптичке снаге, ласер пумпе тренутну циљну вредност и статус праћења температуре.

Корак 8. Специфичан рад: Након покретања софтвера главног рачунара, прво изаберите тачан број серијског порта у серијски порт секвенца ПортЛист, кликните на дугме ОпенПорт да отворите серијски лука. У овом тренутку, прозори Цуррент Реад и ЛДТемп ће приказати радна струја и температура пумпе модула. Унесите циљни оптички вредност снаге у прозору ТаргетПовер и кликните на дугме СЕТ. Када се дугме прекидач ЕДФА модула и прекидач СофтАцтиве дугмета на софтверу су оба укључена, поставка ступа на снагу и ЕДФА има оптичку излазну снагу.

Корак 9. Контролни режим: Стандардни модел овог фибер појачивача подржава два режима рада, аутоматску контролу струје режим (АЦЦ режим) и режим аутоматске контроле снаге (АПЦ режим). Можете се пребацити између ова два режима рада преко опције ВоркМоде. Приликом пребацивања, имајте на уму да прво искључите прекидач активног дугмета. (* Неко појачало модели подржавају само АЦЦ режим, као што је ЕДФА-Ц-ПА). У АЦЦ режиму, уђите у пумпу тренутну вредност у Цуррент прозору и кликните на дугме СЕТ или директно превуците леви и десни клизач за подешавање тренутне вредности пумпе. У АПЦ режиму, унесите циљну вредност оптичке снаге у прозору ТаргетПовер и кликните на СЕТ дугме.

Корак 10. Активација излаза: Када се Прекидач дугмета за укључивање на предњој страни модула и дугме СофтАцтиве укључити софтвер су укључени, поставка ступа на снагу и појачало има ласерски излаз, а лампица ЛАСЕР је укључена. ОН/ОФФ дугме ће бити приказано црвеном бојом. Излазна снага у надзору параметара област приказује тренутну стварну излазну оптичку снагу, ЦурРеад приказује струју струја пумпе, а ЛДТемп приказује унутрашњу температуру.

Корак 11. Искључивање: Прво искључите Прекидач дугмета ОН/ОФФ на бочној страни појачала и дугме СофтАцтиве укључите софтвер, кликните ЦлосеПорт да затворите серијски порт, а затим затворите софтвер.

Корак 12. Меморија параметара: Режим и параметри подешени од стране управљачког софтвера биће аутоматски сачувани унутар ЕДФА модул и имају функцију меморије за искључивање. Ако нема потребе да модификујте ЕДФА параметре, није неопходно да се повежете са главним рачунаром када га поново користите.

Напомене о операцији и Одржавање

● Ако излазно влакно треба да буде повезано са другим влакном, јесте препоручује се употреба фузионог споја.

● Приликом покретања, прво потврдите да су прекидач за напајање и кључ су искључени, а затим прикључите напајање. Приликом искључивања, прво искључите кључ, а затим искључите напајање након излаза индикаторска лампица се гаси. Немојте директно прекидати напајање када се ЕДФА ради.

● Очистите конекторе влакана крпом која не оставља длачице и прегледајте помоћу а детектор крајњег дела влакна пре повезивања. Увек повежите/искључите влакна без напајања да би се избегло сагоревање на крају. Конектори оптичких влакана морају бити покривена прашним капама.

● Не препоручује се често уметање и искључивање излаза конектори за влакна како би се избегла контаминација прашином, што може довести до повећања губитак уметања или сагоревање крајње стране конектора за влакна.

● Опрему држите сувом и чувајте је на сувом месту.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
