Микро-модул Ц-банд ербијум-допиран фибер појачивач

Садржај

1. Увод у Микро-модул Ц-банд ербијум-допиран фибер појачивач

2. Технички Спецификације

3. Карактеристике производа

4. Типичне примене

5. Детаљи о производу

6. Информације о наручивању

7. Датасхеет

8. Услови понуде и плаћање

9. Време испоруке

10. Кораци операције

11. Оперативне напомене и Одржавање

12. Осигурање квалитета и Сервис након продаје

Увод у производ

Микро-модул Ц-банд ербијум-допиран фибер појачивач Појачала су дизајнирана за примену у ограниченим просторима. Димензије су 50(Ш)×50(Д)×15(В)мм или 45(Ш)×65(Д)×10(В)мм по избору. Они могу бити користи се за појачавање снаге ласерских сигнала у Ц-опсегу 1530~1565нм опсег таласних дужина. Имају 10/13/17/20/23дБм велику снагу и ниску буку. А комуникациони серијски порт и кабл за напајање су обезбеђени за рад са рачунаром. Када користећи ове модуле, уверите се да је крајња страна влакна чиста, имајте на уму ласер ограничења уноса и предузмите неопходне мере предострожности за ласер.

Производ Спецификације

Производ Карактеристике

● Широк опсег таласних дужина-1530~1565нм;

● Субминијатура дизајн;

● Ниска бука <5дБ;

● РС232/ ТТЛ режим управљања.

Производ Апликације

● Оптицал оптичка комуникација;

● Оптицал фибер сензор;

● Влакна ласер.

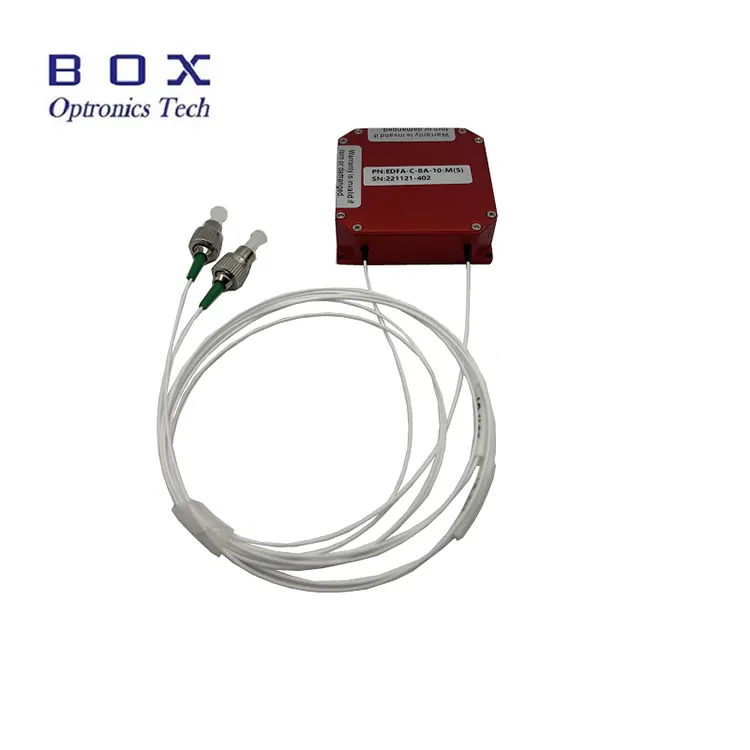

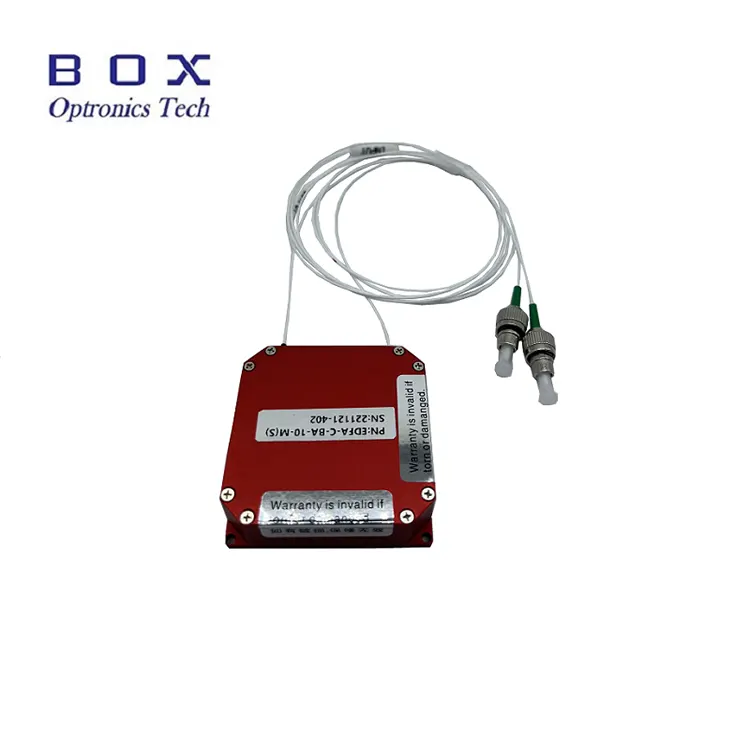

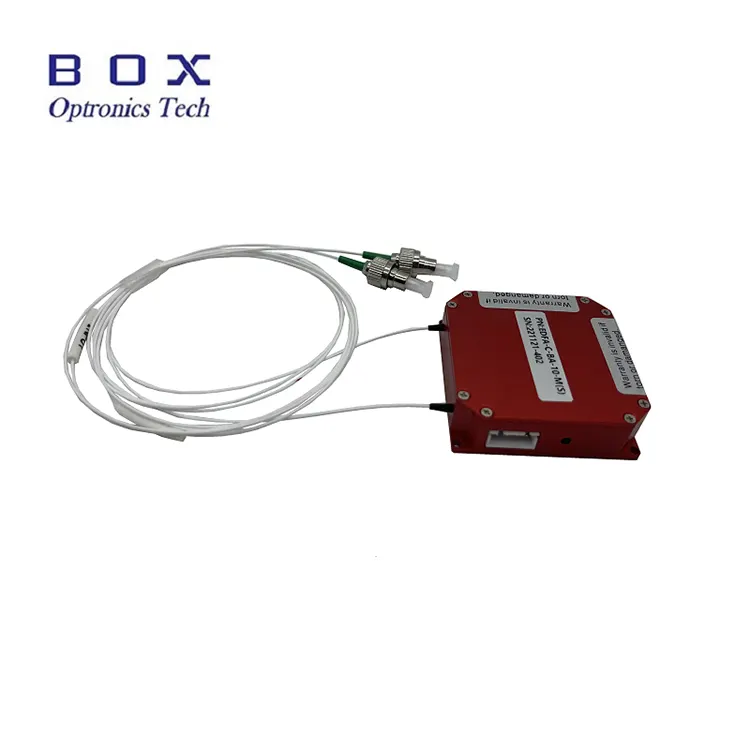

Производ Детаљи

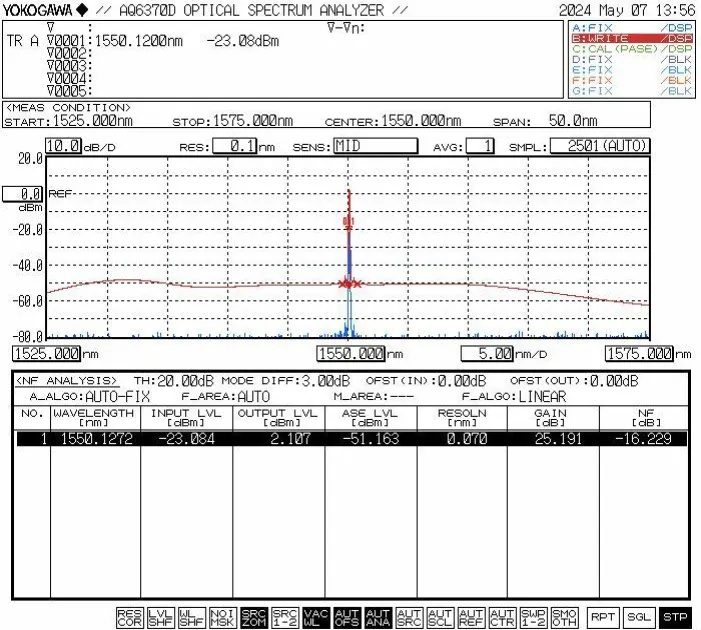

● Типична карактеристична крива

● Дефиниција пина за комуникацију (с лева на десно: 1 до 4):

Ниво комуникације је у складу са ТТЛ стандардима. ТТЛ-РС232 конверзија нивоа је потребна за повезивање са рачунаром.

Информације о наручивању

нпр.: ЕДФА-БА-Ц-23-СМ-МИЦ

(Информације о поруџбини: Микро-модул Ц-банд допиран ербијумом Фибер Боостер појачало, 23дБм излазне снаге, са СМФ-28ефибер, пакет модула).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Датасхеет

Датасхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10-15 радних дана. (Ако их има на лагеру, биће брже испоручено.)

Међународна логистика може трајати 3-5 радних дана.

Операција Степс

Корак 1. Распакивање и монтажа

Проверите да ли је сав прибор комплетан пре састављања.

Корак 2. Повезивање напајања и влакана Патцх Цордс

Повежите напајање; прикључите сигнално светло на улаз

Корак 3. Укључивање појачала

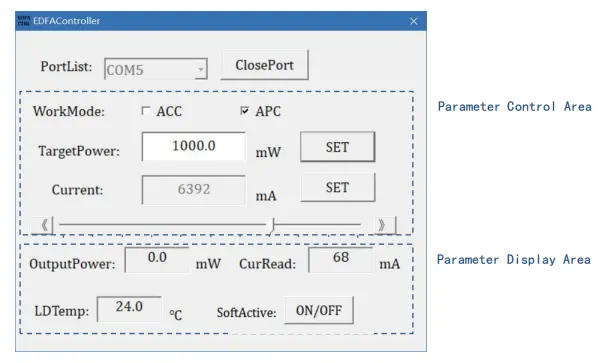

Укључите напајање појачала. Напомена: Радна струја и појачање вредности су параметри које је поставио рачунар домаћин при последњем гашењу, и може се модификовати преко софтвера ако је потребно. Строго је забрањено укључивање или искључите конекторе за влакна док ласер ради.

Setp4.Shutdown

Искључите кабл за напајање након употребе.

Напомене о операцији и Одржавање

● Не прекидајте напајање директно док је појачало укључено оперативни.

● Држите конекторе влакана од прашине да бисте спречили сагоревање влакана крај конектора. Пре тога очистите конектор за влакна папиром за сочива без прашине спој, проверите га помоћу контролера за крајње површине влакана и повежите га преко прирубнице тек након потврде чистоће. У супротном, крајња страна конектора за влакна може бити спаљен када се ласер укључи. Осигурајте рад без ласера када спојне прирубнице и ставите поклопце за прашину од влакана када се не користе.

● Опрему држите сувом и чувајте је на сувом месту.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
