1030нм АСЕ широкопојасни извор светлости

Садржај

1. Увод у 1030нм АСЕ широкопојасни извор светлости

2. Технички Спецификације

3. Карактеристике производа

4. Типичне примене

5. Детаљи о производу

6. Упутство за безбедно руковање

7. Информације о наручивању

8. Датасхеет

9. Услови понуде и плаћање

10. Време испоруке

11. Оперативне напомене и Одржавање

12. Осигурање квалитета и Сервис након продаје

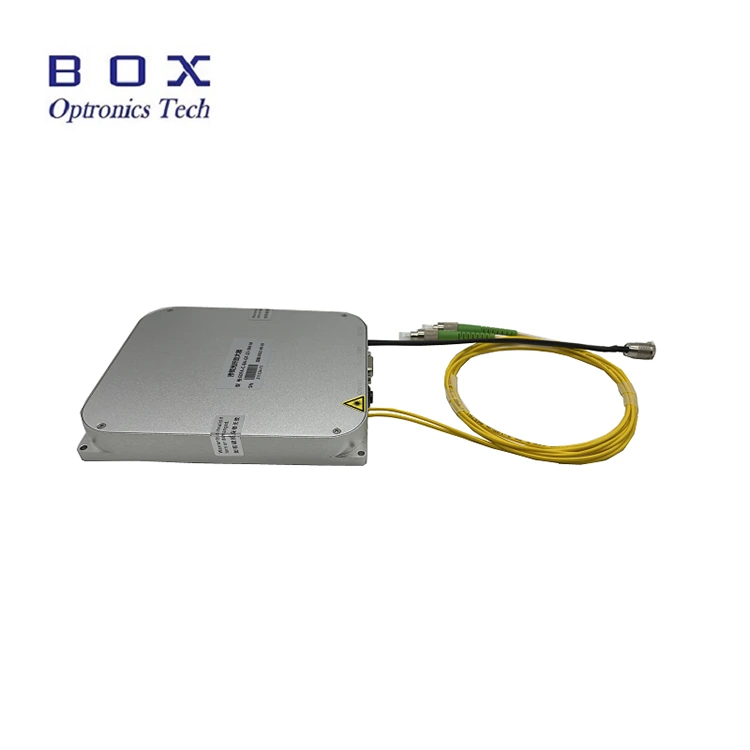

Увод у производ

Ово је 1030нм АСЕ широкопојасни извор светлости заснован на Ласери са влакнима допираним итербијумом и ласери полупроводничке пумпе, са спектром од 1030нм покривеност, 10/20/30/50/100/500/1000мВ излазна снага и поларизација коефицијент екстинкције до 0,2 дБ. Комплетан сет додатне опреме укључен; корисник приручник обезбеђен. Погодан је за оптичка влакна тестирање уређаја, производња ФБГ решетки, медицинско снимање итд.

Производ Спецификације

Карактеристике производа

● Спецтрал равност;

● Излазна снага је опциона и подесива;

● Дугорочна таласна дужина и стабилна снага;

● ДБ9 Женска (РС232) комуникација за лаку интеграцију.

Апликације производа

● Влакна сенсинг;

● Медицински сликање;

● Влакна испитивање оптичких уређаја.

Производ Детаљи

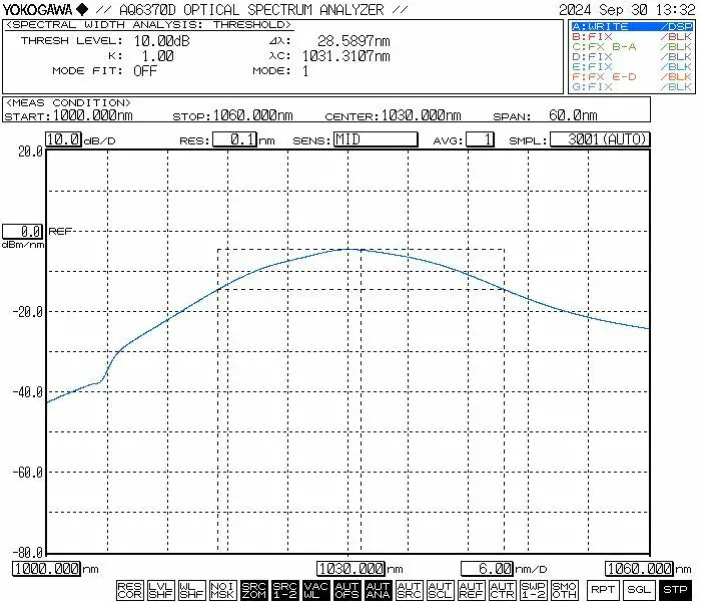

● Типичан спектар

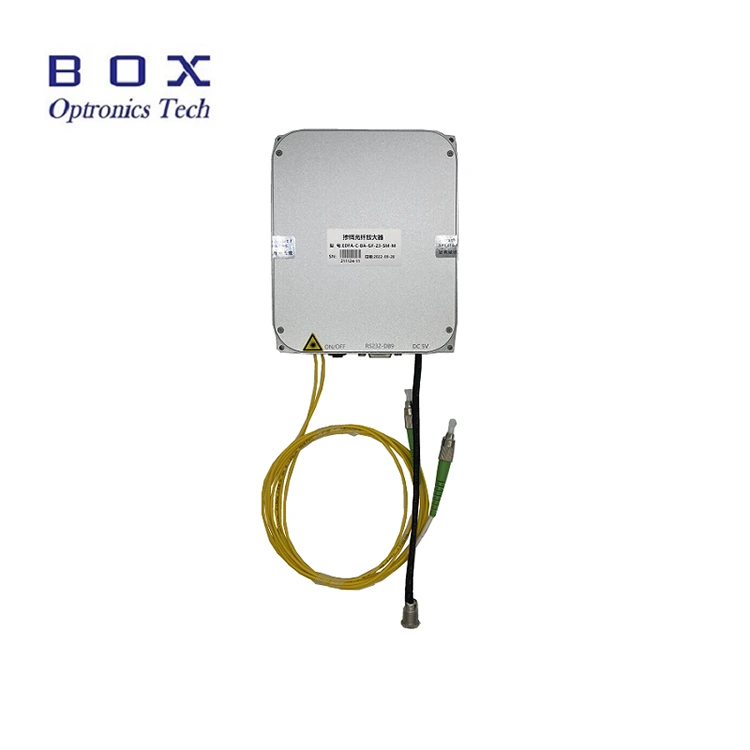

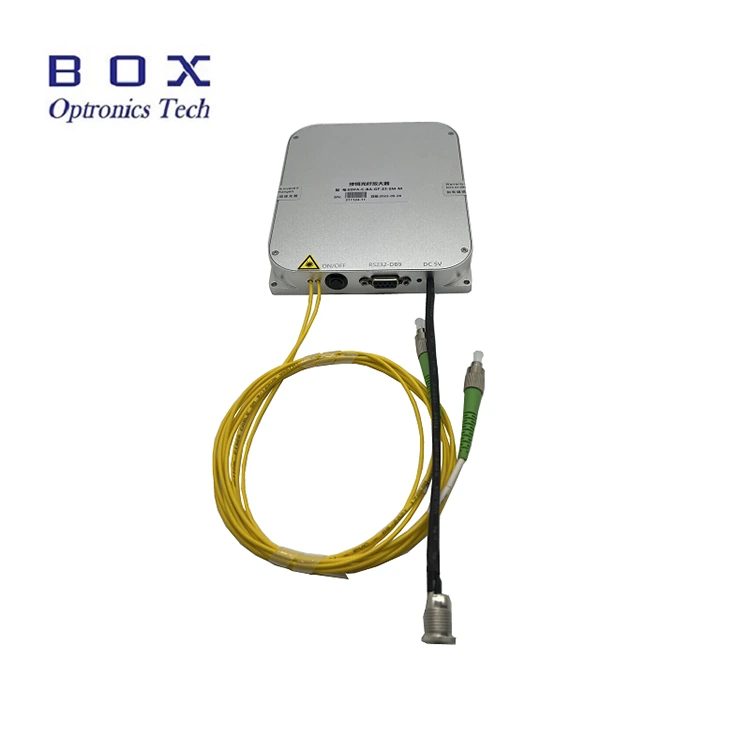

● Стандардна додатна опрема

1. Кораци операције-1030нм АСЕ широкопојасни извор светлости

Корак 1. Распакивање и склапање: Молим проверите да ли је прибор комплетан

пре монтаже.

Корак 2. Повезивање оптичких краткоспојника: Отворите поклопац за прашину на конектору за влакна или прирубници, проверите крајњу страну влакна и повежите влакно или спојите влакно са уређајем или мерачем снаге који се тестира након потврде да нема загађења или оштећења.

Корак 3. Повезивање адаптера за напајање и Серијски кабл: Повежите модул извора светлости и адаптер за напајање; повезати модул извора светлости и рачунар са УСБ-РС232 сигналним каблом. (Напомена: Рачунар прво треба да инсталира драјвер за серијски порт. Возач може бити наћи на ЦД-РОМ-у или набавити од компаније Бок Оптроницс.)

Сетп4.Усе: Отворите извор светлости прекидач за активирање; индикатор излазног извора светлости је укључен и постоји излазна оптичка снага. У овом тренутку, радна струја и вредност оптичке снаге су параметри које је поставио главни рачунар при последњем гашењу. Они могу бити измењен и сачуван у софтверу главног рачунара (само за верзију модела са подесивом снагом).

Корак 5. Након употребе, кликните на дугме за затварање, искључите напајање и искључите га везу са влакнима.

Наручивање информације

на пример: АСЕ-1030-5ХСМ-Б

(Информације о поруџбини: 1030нм АСЕ широкопојасни извор светлости, излаз од 500мВ снага, са СМ Хи1060 влакнима, стони пакет).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Датасхеет

Датасхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

(3)Остало

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10-15 радних дана. (Ако постоје неке на залихама, биће брже испоручене.)

Међународна логистика може трајати 3-5 радних дана.

Напомене о операцији и Одржавање

● Пре повезивања оптичких конектора, специјализовано чишћење алати се морају користити за темељно чишћење крајњих површина конектора. Поред тога, треба пажљиво користити контролор крајњег дела влакана прегледајте површине да бисте били сигурни да су потпуно очишћене од прашине и загађивача пре него што их повежете преко прирубнице од влакана. Током чишћења, инспекцију, и повезивање крајњих површина оптичких влакана, неопходно је обезбедити да је извор светлости у деактивираном стању; ни под којим околностима не би требало ове операције се обављају док се светлост преноси. Једном употреба је завршен и конектор је искључен са другог оптичког влакна конектори, конектор за влакна мора бити опремљен заштитним поклопцем за прашину.

● Широкопојасни АСЕ модели извора светлости са излазном снагом од 200 мВ или виши може имати излазни пигтаил који је завршен ФЦ/АПЦ конектором. Међутим, овај конектор је намењен искључиво за излазну снагу коју покреће корисник праћење (повезивањем на оптички мерач снаге) или за повезивање са ан Влакнасти колиматор са ФЦ завршетком за усмеравање ласерског излаза у слободан простор. То Препоручује се да се не користи прирубнички адаптер за директно спајање конектор са пигтаилима других влакана или уређаја у власништву корисника; чинећи тако носи значајан ризик од оштећења и конектора за влакна и сама јединица појачала. Ако је потребна међусобна веза са другим влакнима, јесте препоручује се коришћење фузионог спајања; осим тога, обезбедити да врсте влакна која се повезују су међусобно компатибилна.

● Изричито се не препоручује често уметање или уклањање оптички конектори на излазном порту, како би се спречила прашина контаминације—што може довести до повећаног губитка уметања—или сагоревања крајња страна конектора за влакна.

● Приликом покретања, прво проверите да ли су и прекидач за напајање и прекидач кључа искључен, а затим прикључите напајање. Приликом искључивања, прво искључите прекидач и искључите напајање тек након излазна индикаторска лампица се угасила. Никада не прекидајте директно струју напајање док је извор светлости у функцији.

● Предузмите мере предострожности против влаге, прашине и корозије; то треба чувати на сувом месту.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
