Ц-банд ниска равност АСЕ широкопојасни извор светлости

Садржај

1. Увод у Ц-банд ниска равност АСЕ широкопојасни извор светлости

2. Технички Спецификације

3. Карактеристике производа

4. Типичне примене

5. Детаљи о производу

6. Оперативни кораци

7. Информације о наручивању

8. Лист са подацима и тест лист

9. Услови понуде и плаћање

10. Време испоруке

11. Оперативне напомене и Одржавање

12. Осигурање квалитета и Сервис након продаје

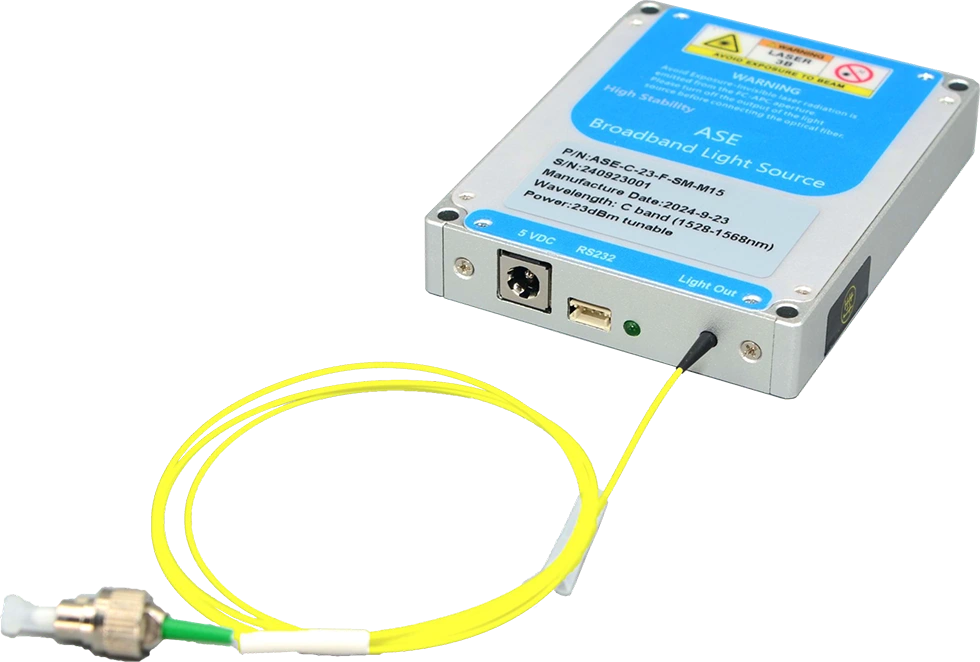

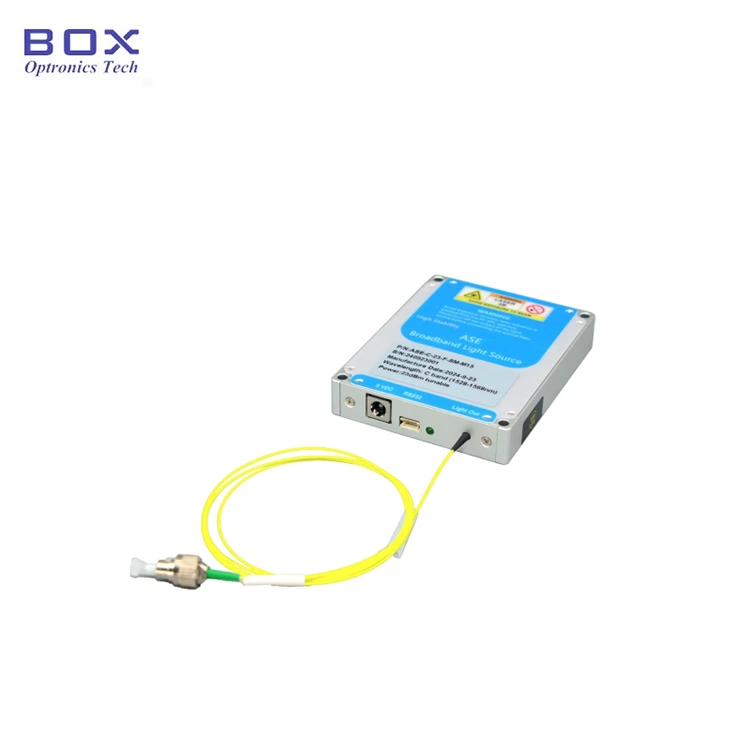

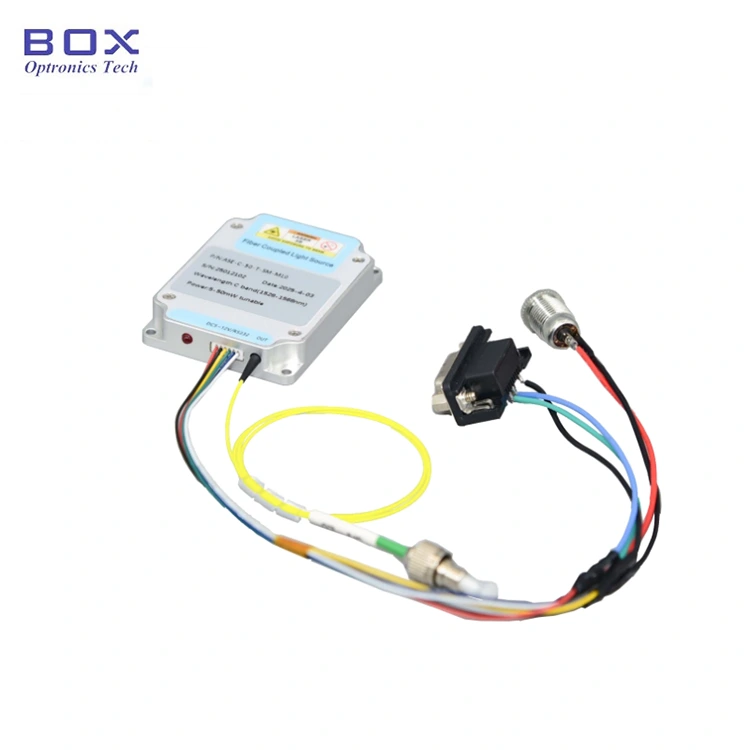

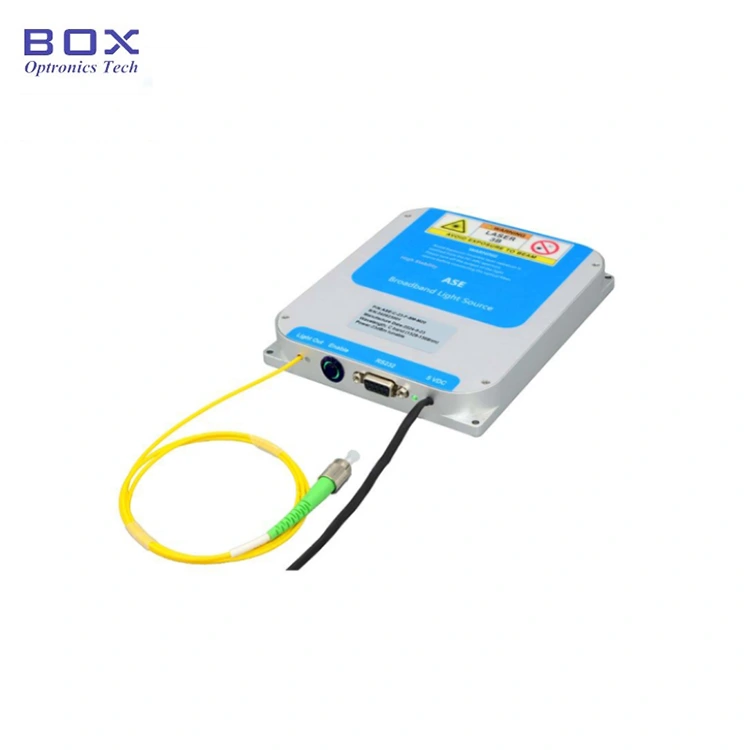

Увод у производ

Ово је некохерентни Ц-банд Лов Флатнесс АСЕ Широкопојасни извор светлости, који је спонтана емисија коју генерише а полупроводнички ласер у кварцном влакну допираном ербијумом, са спектром од 1526 ~ 1566 нм покривеност и излазна снага 10/20/30/50мВ. Комплетан сет додатне опреме укључен; упутство за употребу. Погодан је за оптичка влакна тестирање уређаја, производња ФБГ решетки, медицинско снимање, итд. Молимо узмите мере предострожности против влаге, прашине и корозије; треба га чувати на сувом место.

Производ Спецификације

Карактеристике производа

● Цосееффецтиве;

● Широки спектар;

● Високо стабилност излазне снаге.

Апликације производа

● Оптицал сенсинг влакана;

● Медицински сликање;

● Тестирање оптичких уређаја.

Производ Детаљи

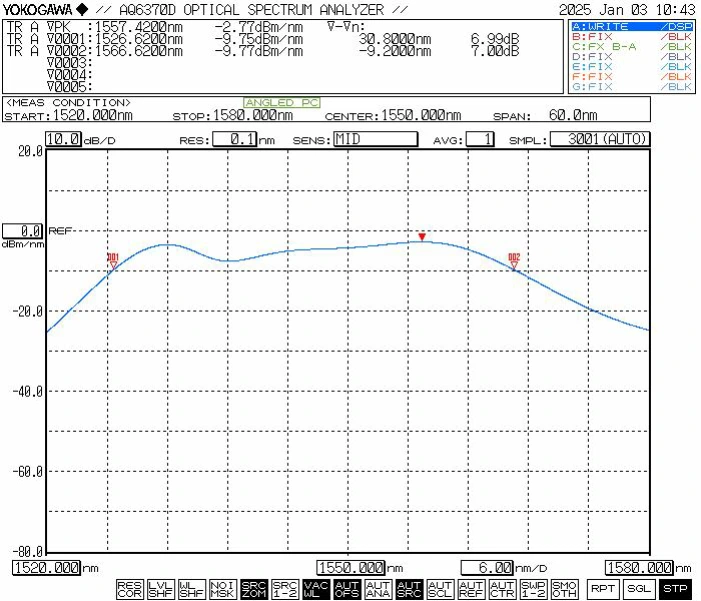

● Типичан спектар

● Стандардна додатна опрема

Операција Степс

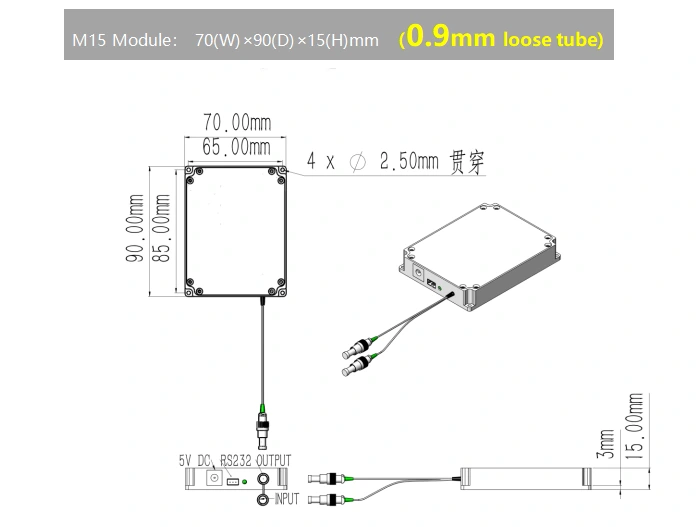

Корак1. Изглед: С лева на десно - моћ порт, ЗХ2.54 (3-пински) серијски комуникациони интерфејс, ЛЕД индикатор напајања и сингле-моде фибер порт за оптички излаз.

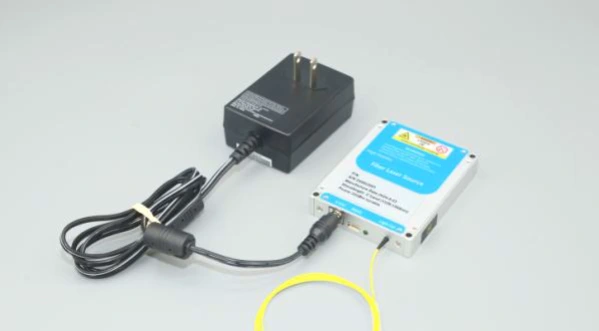

Корак 2. Напајање: Подразумевано улаз за напајање је ДЦ 5,5×2,1 мм интерфејс; одговарајући ДЦ 5В адаптер за напајање је укључен са јединицом у том тренутку отпреме. Начин повезивања адаптера за напајање са извором светлости модул је илустрован на пратећој слици; уверите се да користите само оригинални испоручени адаптер за напајање. Употреба некомпатибилне моћи адаптер може довести до оштећења извора светлости. Алтернативно, верзија са каблом за напајање са терминалним конектором у облику слова У доступан је за олакшати повезивање на прекидачко напајање; међутим, ова опција мора бити посебно захтеван у тренутку куповине.

Корак 3. Повезивање каблова за спајање влакана: Уклоните поклопац за прашину са конектора за влакна и прегледајте крајњи део влакна; уверите се да није контаминиран или оштећен пре него што га повежете са другим оптичких компоненти или опреме за испитивање. За изворе светлости велике снаге јесте Препоручује се коришћење фузионог спајања за везу.

Сетп4.Повезивање извора светлости Модул за главни рачунар: Користите оригинални УСБ-на-РС232 серијски кабл за пренос података укључено са модулом извора светлости за повезивање модула са рачунаром. Рачунар захтева претходну инсталацију наменског драјвера за серијски порт да правилно препозна УСБ-на-РС232 кабл; у супротном, хост софтвер ће не могу успоставити исправну везу или комуницирати са светлом изворни модул. Молимо контактирајте Бок Оптроницс да добијете потребан драјвер.

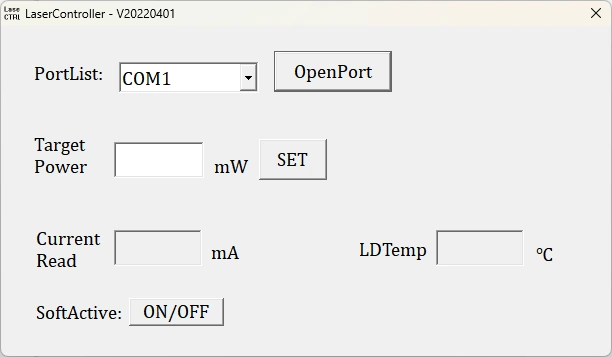

Корак 5. Софтвер: За производе модула извора светлости АСЕ са подесивом снагом, оптичка излазна снага се може регулисати преко хост софтвера; за фиксну снагу модела, ниво снаге се не може подесити.

Наручивање информације

на пример: АСЕ-Ц-Ф7-20-СМ-М

(Информације о поруџбини: Ц-банд Лов Флатнесс АСЕ широкопојасни извор светлости, спектрална равност≤7дБ, 20мВ излазна снага, са СМ влакном, пакет модула).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

(3)Остало

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручен.)

Међународна логистика може трајати 3-5 радних дана.

Напомене о операцији и Одржавање

● У условима чистог крајњег дела, једномодна влакна (као што је нпр Хи-1060, ПМ980, Г652Д или ПМ1550) имају теоријску толеранцију снаге од приближно 200 мВ непрекидног светла. Сходно томе, за изворе светлости и појачала са нивоима излазне снаге испод 200 мВ, конектори за излазна влакна могу се спојити на друге уређаје са једним модом помоћу стандардних адаптера (прирубнице од влакана). Међутим, ако је крајњи део конектора за влакна контаминиран, он је веома подложан прегоревању у тренутку када се ласер активира — чак и ако снага ласера је веома мала. Стога, пре него што направите било какве везе са влакнима, крај конектора мора бити темељно очишћен коришћењем специјализованог чишћења влакана алата. Штавише, треба пажљиво користити контролор крајњег дела влакана прегледајте површину да бисте били сигурни да је потпуно очишћена од прашине и загађивача пре него што наставите са повезивањем преко прирубнице влакана.

● Када чистите, прегледате или повезујете конекторе са оптичким влакнима, ви мора осигурати да извор светлости не емитује светлост; ни под којим околностима да ли се операције обављају док је светло активно. По завршетку употребе а након одвајања од других конектора оптичких влакана, конектор мора бити опремљен поклопцем за прашину.

● Ако излазно влакно треба да буде повезано са другим влакном, јесте препоручује се употреба фузионог споја.

● Не препоручује се често уметање или уклањање оптичких влакана конектори на излазном крају, како би се спречила контаминација прашином—што може доводе до повећаног губитка уметања—или оштећења крајњих површина конектора за влакна.

● Предузмите мере предострожности против влаге, прашине и корозије; продавница на сувом месту.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
