Ц-банд АСЕ широкопојасни извор светлости

Садржај

1. Увод у Ц-банд АСЕ широкопојасни извор светлости

2. Технички Спецификације

3. Карактеристике производа

4. Типичне примене

5. Детаљи о производу

6. Оперативни кораци

7. Информације о наручивању

8. Лист са подацима и тест лист

9. Услови понуде и плаћање

10. Време испоруке

11. Оперативне напомене и Одржавање

12. Осигурање квалитета и Сервис након продаје

Увод у производ

Овај АСЕ широкопојасни извор светлости припада ан некохерентни извор светлости, што је спонтана емисија коју генерише а полупроводничко ласерско пумпано кварцно влакно допирано ербијумом. Спектрално изравнавање технологија постиже равне широкопојасне спектре, а таласна дужина покрива Ц опсег, и равност спектра <2дБ, постигнута преко СМ влакана или ПМ влакана излаз, опција напајања на више нивоа, погодна за апликације сензора оптичких влакана.

Производ Спецификације

Карактеристике производа

● Висока стабилност Оутпут;

● Стан спектар;

● ДБ9 Женска (РС232) комуникација за лаку интеграцију.

Апликације производа

● Оптичка влакна сенсинг;

● Медицински сликање;

● Телекомуникације;

● Оптицал тестирање уређаја.

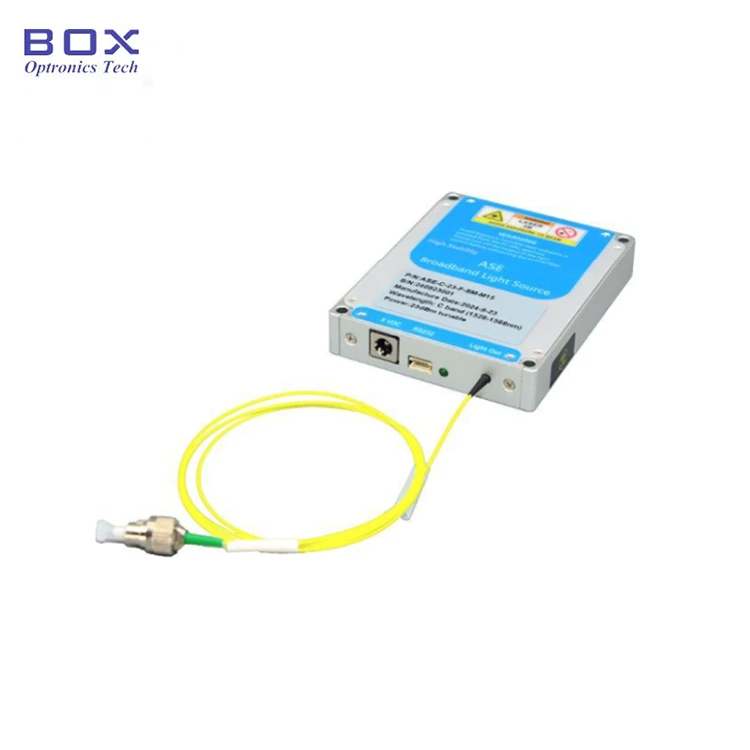

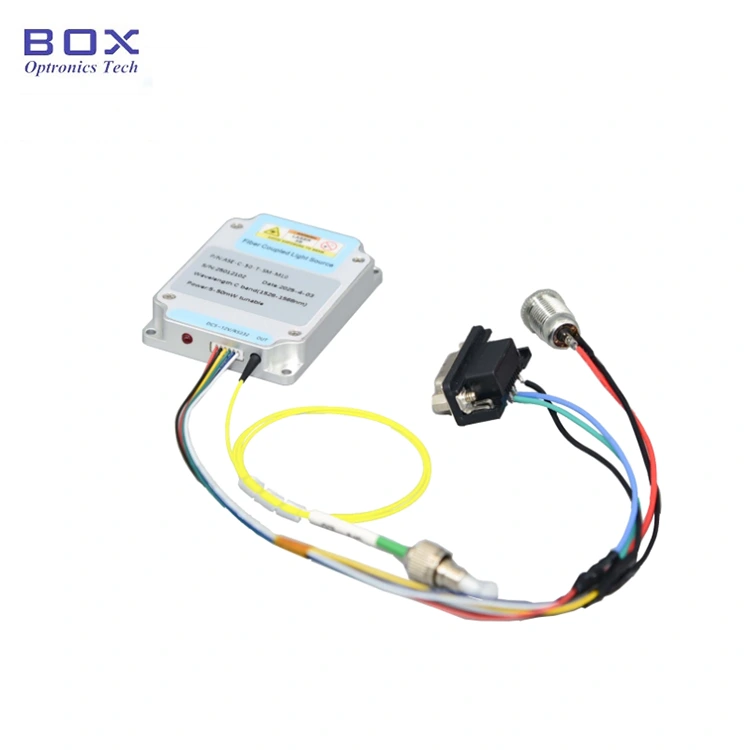

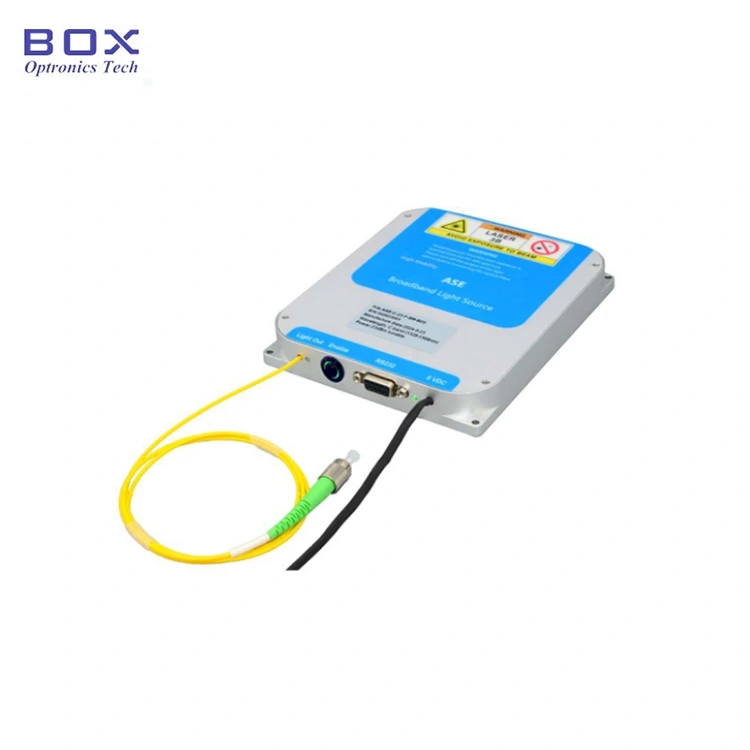

Производ Детаљи

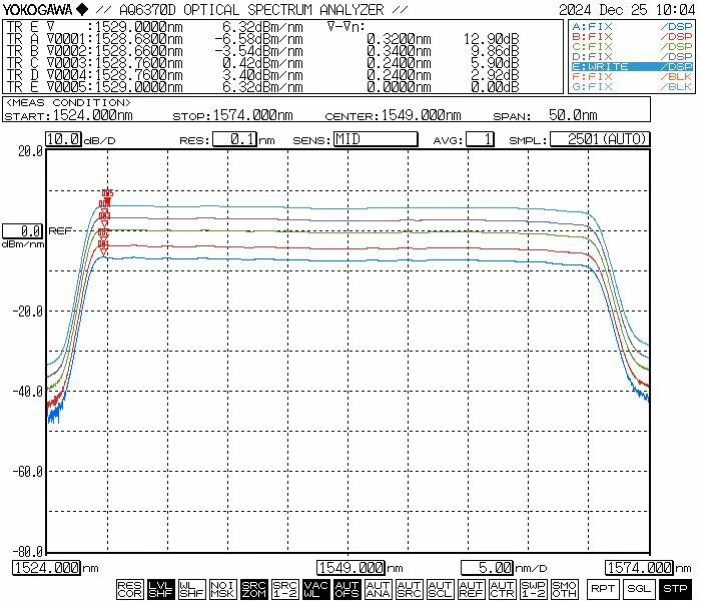

● Типичан спектар:

● Стандардна додатна опрема

Операција Степс

Корак 1. Распакивање и монтажа: Молимо проверите да ли је прибор комплетан пре састављања.

Корак2. Повезивање оптичких краткоспојника: Отворено поклопац за прашину на конектору за влакна или прирубници, проверите крајњу страну влакна и повежите влакно или спојите влакно са уређајем или мерачем снаге који се тестира након потврде да нема загађења или оштећења.

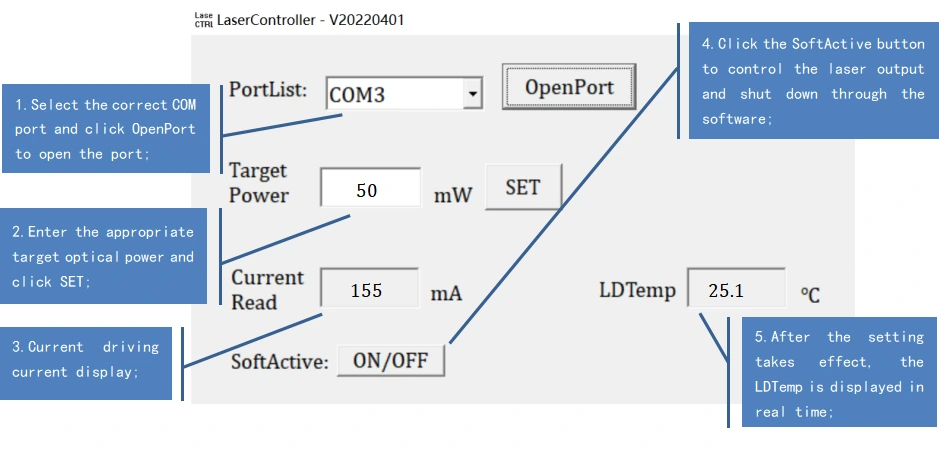

Корак3. Повезивање адаптера за напајање и серијског кабла: Повежите модул извора светлости и адаптер за напајање; повезати модул извора светлости и рачунар са УСБ-РС232 сигналним каблом. (Напомена: Тхе рачунар прво мора да инсталира драјвер за серијски порт. Возач се може наћи на ЦД-РОМ-у или набављен од компаније Бок Оптроницс.)

Сетп4. Употреба: Отворите извор светлости прекидач за активирање; индикатор излазног извора светлости је укључен и постоји излазна оптичка снага. У овом тренутку, радна струја и вредност оптичке снаге су параметри које је поставио главни рачунар при последњем гашењу. Они могу бити измењен и сачуван у софтверу главног рачунара (само за верзију модела са подесивом снагом).

Корак 5. Након употребе: Кликните на затварање дугме, искључите напајање и искључите оптичку везу.

Наручивање информације

на пример: АСЕ-Ц-50-СМ-Т-М

(Информације о поруџбини: Ц-банд АСЕ широкопојасни извор светлости, излаз од 50 мВ снага, са СМ влакном, подесива снага, пакет модула).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

(3)Остало

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10-15 радних дана. (Ако постоје неке на залихама, биће брже испоручене.)

Међународна логистика може трајати 3-5 радних дана.

Напомене о операцији и Одржавање

● Не препоручује се често укључивање и искључивање оптичког влакна конектор на излазном крају. Ово помаже да се избегне контаминација прашином која може повећати губитак уметања или изазвати изгоревање крајњег дела конектора.

● Приликом покретања, прво потврдите да су прекидач за напајање и кључ су искључени, а затим прикључите напајање. Приликом искључивања, прво искључите прекидач са кључем; након што се индикаторска лампица статуса угаси, искључите напајање. Уради не прекидајте директно напајање док извор светлости ради.

● За АСЕ моделе широкопојасног извора светлости са излазном снагом мањом од 200 мВ, излазни конектор за влакна може се повезати са другим сингле-моде уређаји са влакнима преко адаптера који се може уклонити (прирубница влакана). Међутим, ако крајња страна конектора за влакна је контаминиран, веома је подложан оштећењима од опекотина када се ласер активира—чак и ако је снага ласера веома мала. дакле, пре повезивања конектора за влакна, морате користити специјализовано влакно алати за чишћење за темељно чишћење крајњег дела. Поред тога, користите влакна крајњег инспектора да пажљиво прегледа површину, осигуравајући да је у потпуности без прашине и загађивача пре повезивања преко влакна прирубница. Током чишћења, прегледа и повезивања конектора за влакна, морате осигурати да је извор светлости у деактивираном стању; под бр околности треба да се ове операције изводе док је извор светлости емитујући светлост. Када се употреба заврши и конектор је искључен од других компоненти влакана, морате одмах покрити конектор за влакна са заштитним поклопцем за прашину.

● Широкопојасни АСЕ модели извора светлости са излазном снагом од 200 мВ или виши може имати излазни пигтаил који је завршен ФЦ/АПЦ конектором. Међутим, овај конектор је намењен искључиво за излазну снагу коју покреће корисник праћење (повезивањем на оптички мерач снаге) или за повезивање са ан Влакнасти колиматор са ФЦ завршетком за усмеравање ласерског излаза у слободан простор. То Препоручује се да се не користи прирубнички адаптер за директно спајање конектор са пигтаилима других влакана или уређаја у власништву корисника; чинећи тако носи значајан ризик од оштећења и конектора за влакна и сама јединица појачала. Ако је потребна међусобна веза са другим влакнима, јесте препоручује се коришћење фузионог спајања; осим тога, обезбедити да врсте влакна која се повезују су међусобно компатибилна.

● Предузмите мере предострожности против влаге, прашине и корозије; продавница на сувом месту.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
