1064нм АСЕ широкопојасни извор светлости

Садржај

1. Увод у 1064нм АСЕ широкопојасни извор светлости

2. Технички Спецификације

3. Карактеристике производа

4. Типичне примене

5. Детаљи о производу

6. Оперативни кораци

7. Информације о наручивању

8. Лист са подацима и тест лист

9. Услови понуде и плаћање

10. Време испоруке

11. Оперативне напомене и Одржавање

12. Осигурање квалитета и Сервис након продаје

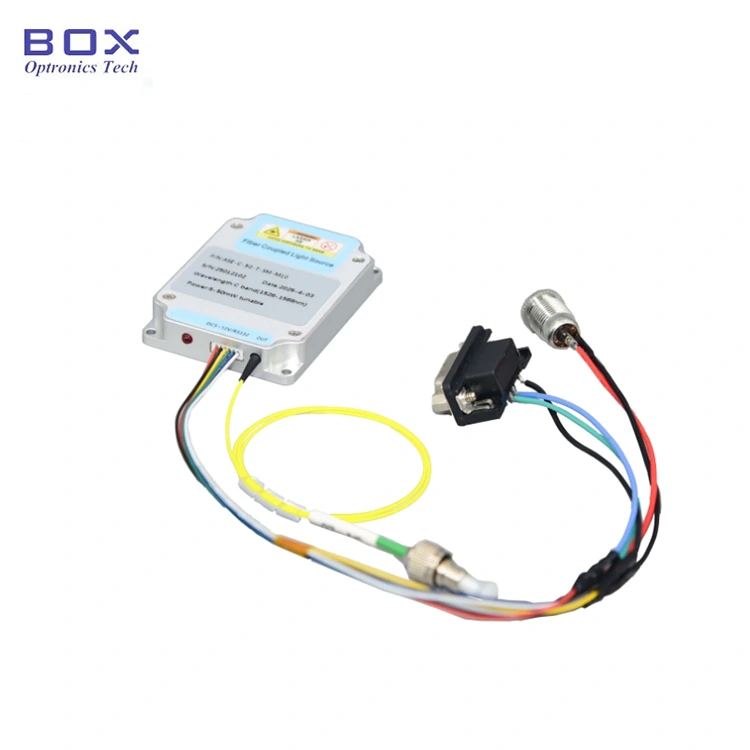

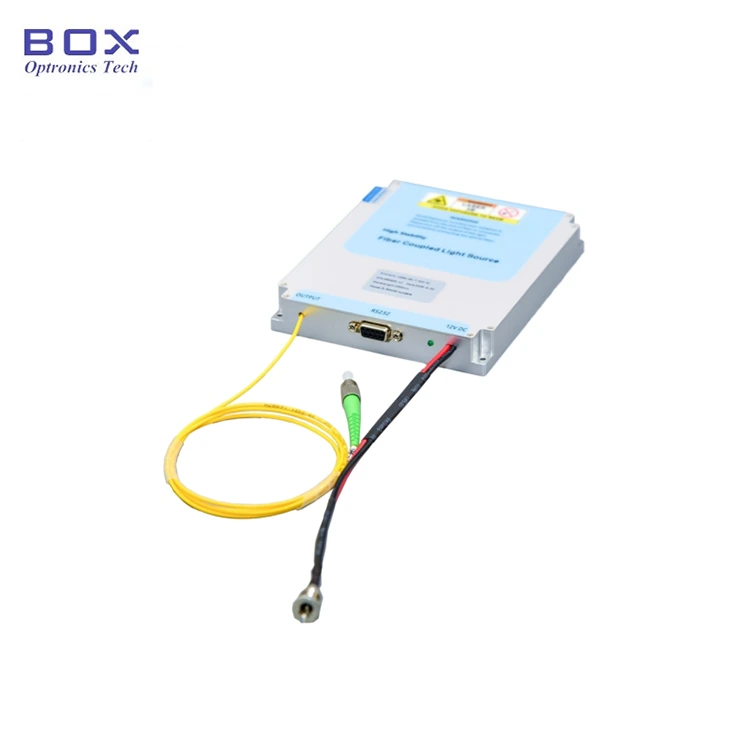

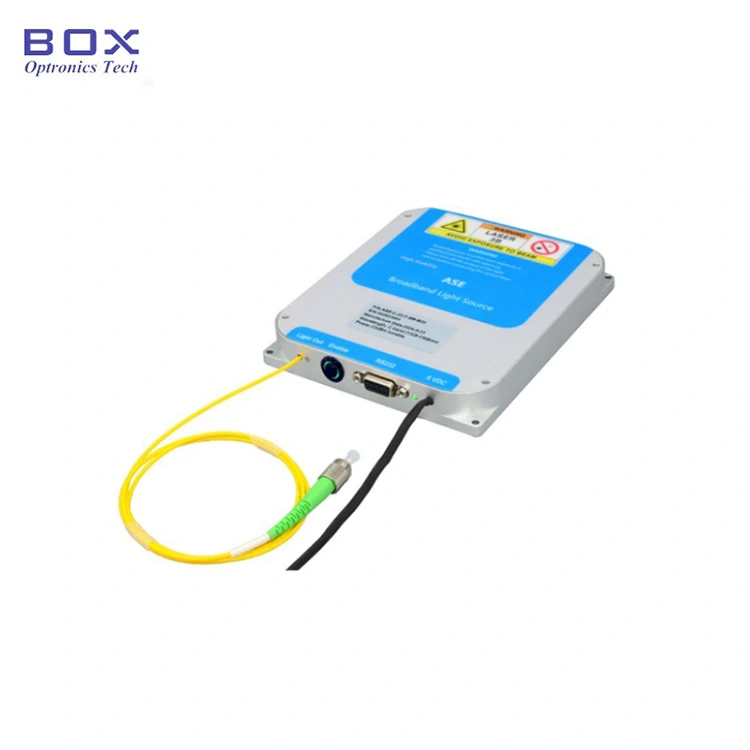

Увод у производ

Ово је 1064нм АСЕ широкопојасни извор светлости заснован на Ласери са влакнима допираним итербијумом и ласери полупроводничке пумпе, са спектром од 1040 ~ 1080 нм покривеност и излазна снага 10/20/30/50/100/500/1000мВ. Комплетан сет оф прибор укључен; упутство за употребу. Погодан је за тестирање уређаја са оптичким влакнима, производњу ФБГ решетки, медицинске снимање, итд. Молимо предузмите мере предострожности против влаге, прашине и корозије; то треба чувати на сувом месту.

Спецификације производа

Карактеристике производа

● Спецтрал равност; 

● Излаз снага је опциона и подесива;

● Висока стабилност излазна снага;

● Модул / столна плоча двоструке опције са надзором комуникације за лаку интеграцију.

ПродуцтАпплицатионс

● Фибер сенсинг;

● Медицинско снимање;

● Уређај са оптичким влакнима тестирање.

Производ Детаљи

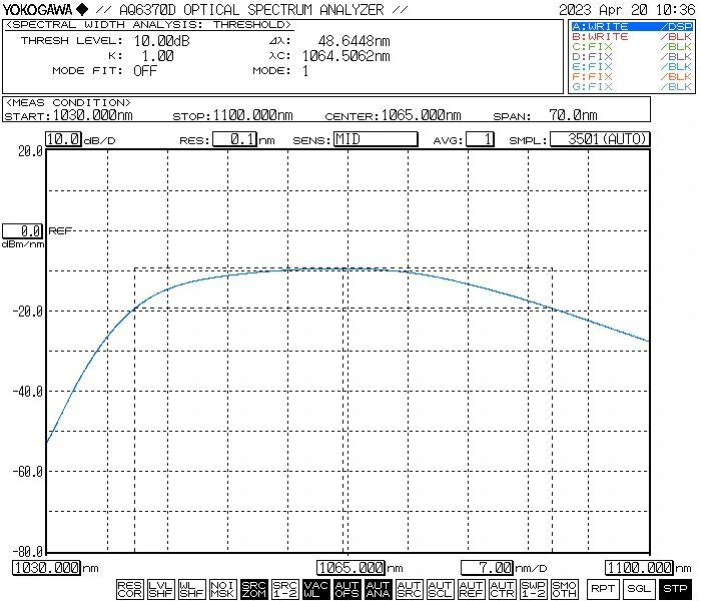

● Типичан спектар

● Стандардна додатна опрема

Оперативни кораци

Корак 1. Распакивање и склапање: Молим проверите да ли је прибор комплетан

пре монтаже.

Корак 2. Повезивање оптичких краткоспојника: Отворите поклопац за прашину на конектору за влакна или прирубници, проверите крајњу страну влакна и повежите влакно или спојите влакно са уређајем или мерачем снаге који се тестира након потврде да нема загађења или оштећења.

Корак 3. Повезивање адаптера за напајање и Серијски кабл: Повежите модул извора светлости и адаптер за напајање; повезати модул извора светлости и рачунар са УСБ-РС232 сигналним каблом. (Напомена: Рачунар прво треба да инсталира драјвер за серијски порт. Возач може бити наћи на ЦД-РОМ-у или набавити од компаније Бок Оптроницс.)

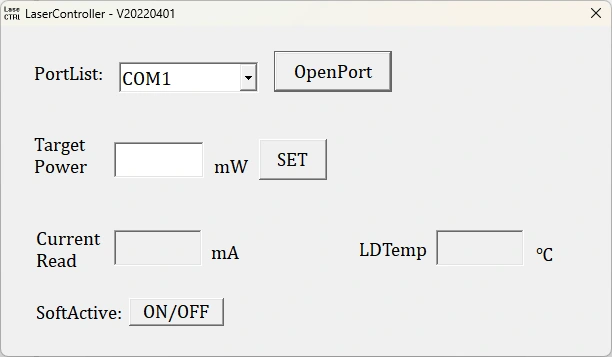

Сетп4.Усе: Отворите извор светлости прекидач за активирање; индикатор излазног извора светлости је укључен и постоји излазна оптичка снага. У овом тренутку, радна струја и вредност оптичке снаге су параметри које је поставио главни рачунар при последњем гашењу. Они могу бити измењен и сачуван у софтверу главног рачунара (само за верзију модела са подесивом снагом).

Корак 5. Након употребе, кликните на дугме за затварање, искључите напајање и искључите га везу са влакнима.

Наручивање информације

на пример: АСЕ-1064-10-СМ-Т-М20

(Информације о поруџбини: 1064нм АСЕ широкопојасни извор светлости, излаз од 10мВ снага, подесива снага, са СМ Хи1060 влакном, пакет модула).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

(3)Остало

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10-15 радних дана. (Ако постоје неке на залихама, биће брже испоручене.)

Међународна логистика може трајати 3-5 радних дана.

Напомене о операцији и Одржавање

● Не препоручује се често укључивање и искључивање оптичког влакна конектор на излазном крају. Ово помаже да се избегне контаминација прашином која може повећати губитак уметања или изазвати изгоревање крајњег дела конектора.

● Приликом покретања, прво потврдите да су прекидач за напајање и кључ су искључени, а затим прикључите напајање. Приликом искључивања, прво искључите прекидач са кључем; након што се индикаторска лампица статуса угаси, искључите напајање. Уради не прекидајте директно напајање док извор светлости ради.

● За АСЕ моделе широкопојасног извора светлости са излазном снагом мањом од 200 мВ, излазни конектор за влакна може се повезати са другим сингле-моде уређаји са влакнима преко адаптера који се може уклонити (прирубница влакана). Међутим, ако крајња страна конектора за влакна је контаминиран, веома је подложан оштећењима од опекотина када се ласер активира—чак и ако је снага ласера веома мала. дакле, пре повезивања конектора за влакна, морате користити специјализовано влакно алати за чишћење за темељно чишћење крајњег дела. Поред тога, користите влакна крајњег инспектора да пажљиво прегледа површину, осигуравајући да је у потпуности без прашине и загађивача пре повезивања преко влакна прирубница. Током чишћења, прегледа и повезивања конектора за влакна, морате осигурати да је извор светлости у деактивираном стању; под бр околности треба да се ове операције изводе док је извор светлости емитујући светлост. Када се употреба заврши и конектор је искључен од других компоненти влакана, морате одмах покрити конектор за влакна са заштитним поклопцем за прашину.

● Широкопојасни АСЕ модели извора светлости са излазном снагом од 200 мВ или виши може имати излазни пигтаил који је завршен ФЦ/АПЦ конектором. Међутим, овај конектор је намењен искључиво за излазну снагу коју покреће корисник праћење (повезивањем на оптички мерач снаге) или за повезивање са ан Влакнасти колиматор са ФЦ завршетком за усмеравање ласерског излаза у слободан простор. То Препоручује се да се не користи прирубнички адаптер за директно спајање конектор са пигтаилима других влакана или уређаја у власништву корисника; чинећи тако носи значајан ризик од оштећења и конектора за влакна и сама јединица појачала. Ако је потребна међусобна веза са другим влакнима, јесте препоручује се коришћење фузионог спајања; осим тога, обезбедити да врсте влакна која се повезују су међусобно компатибилна.

● Чувајте опрему у сувом окружењу без влаге.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
