1550нм ДФБ 40мВ лептир ласер велике снаге

Садржај

1. Представљање 1550нм ДФБ 40мВ лептир ласер велике снаге

2. Техничке спецификације

3. Карактеристике производа

4. Типичне апликације

5. Детаљи паковања

6. Информације о наручивању

7. Датасхеет

8. Услови понуде и плаћања

9. Време испоруке

10. Оперативне напомене

11. ФАК

Увод у производ

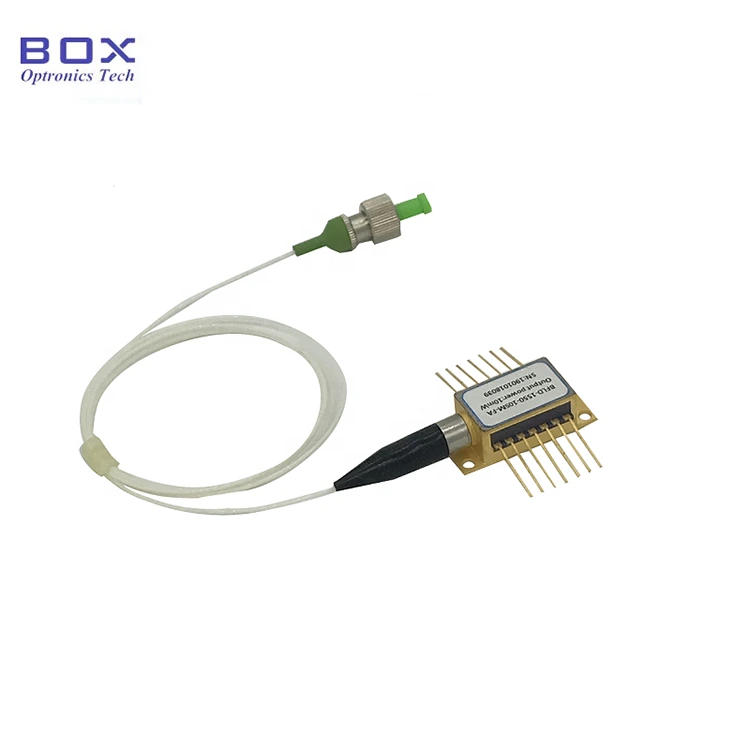

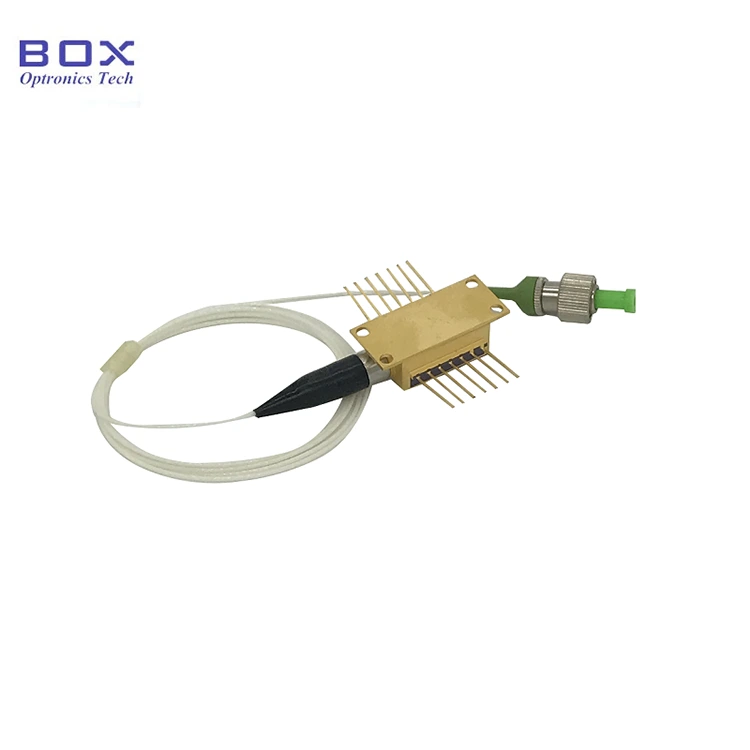

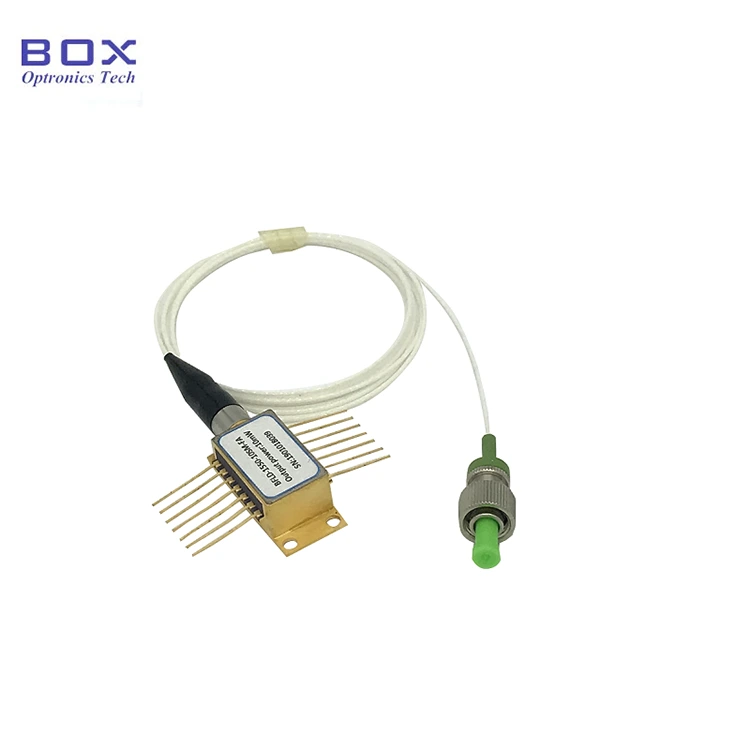

Ово је 1550нм ДФБ 40мВ лептир ласер велике снаге, уграђени ТЕЦ, монитор ПД и термистор. Има стабилну таласну дужину, 40мВ излазна снага и ниска струја прага. Опционо са СМ/ПМ влакнима, широка радна температура и висока поузданост, погодна за комуникацију путем влакана, оптички инструменти и сензори влакана. Контролишите струју погона и стриктно температуру и избегавајте оштећења од прекомерне струје.

Производ Спецификације

Карактеристике производа

● Мулти-Куантум Добро (МКВ) ласери са дистрибуираном повратном спрегом (ДФБ);

● СМ влакна или ПМ влакна пигтаил;

● Излазна снага 40мВ;

● 14-пин БТФ пакет са ТЕЦ и Монитор ПД.

Апликације производа

● Оптичко влакно комуникације;

● Сензор оптичких влакана;

● Испитивање оптичких уређаја.

Производ Детаљи

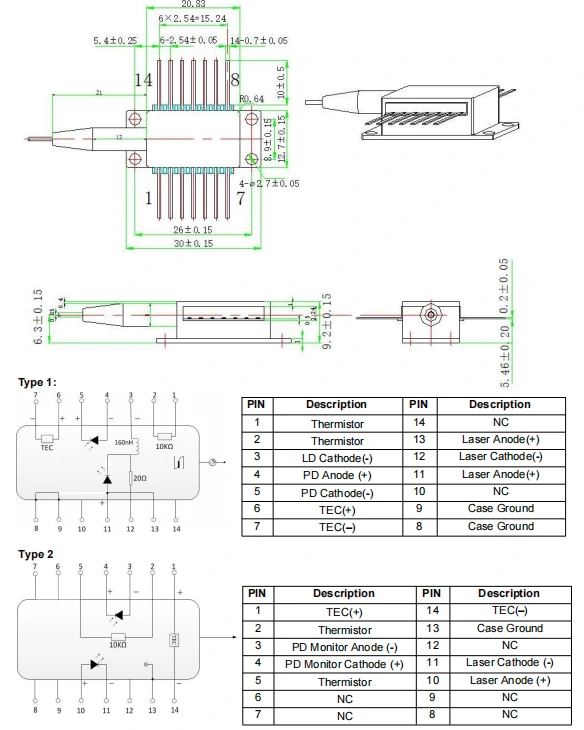

● Дефиниција цртежа и ПИН-ОУТ (Јединица: мм)-1550нм ДФБ 40мВ Повер Буттерфли Ласер

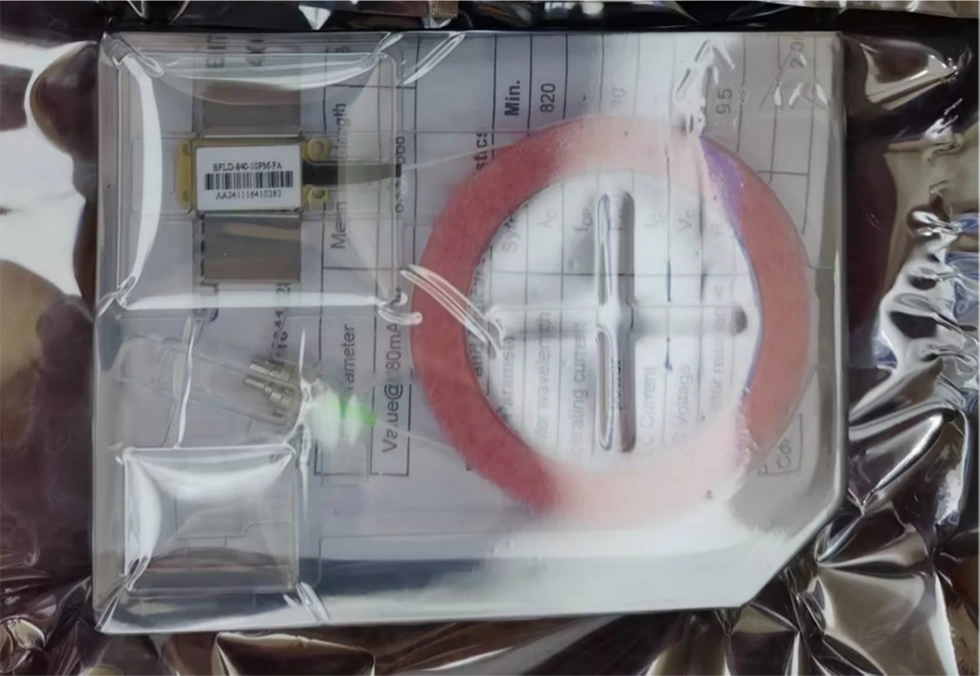

● Пример паковања

*Самостални уређај без драјва; пакет модула интегрисан са драјвером кола је опционо.

Наручивање информације

на пример: БФЛД-1550-40СМ-ФА1

(Информације о поруџбини: 1550нм ДФБ 40мВ лептир ласер велике снаге, СМ влакно, ФЦ/АПЦ конектор, телеком пин).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Датасхеет

Датасхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

(3)Остало

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручен.)

Међународна логистика може трајати 3-5 радних дана.

Операција Напомене

● Када ради, овај уређај емитује ласерски зрак високог интензитета; учинити не гледајте директно у предњу страну влакна, јер то може довести до повреде ока.

● Овај уређај је осетљив на електростатику; дакле, строго придржавање да су потребне антистатичке мере заштите током паковања, транспорта и употребе. Поред тога, морају се предузети мере предострожности за спречавање пренапона напајања, јер ако то не учините, то може довести до трајног оштећења уређаја уређај (нпр., обезбеђивање правилног уземљења опреме и ношење антистатичке каиш за зглоб).

● Оптичка влакна су крхка; не користите влакно за повлачење уређаја. Када убацујете или вадите уређај из његове утичнице, немојте притискати на њега или повуците навлаку која се налази на задњем делу кућишта уређаја. За уређаје опремљен конекторима, обезбедите да и уређај и конектор за влакна се истовремено подижу током постављања или уклањања.

● Ако игле захтевају лемљење, температура лемљења не сме прелази 260°Ц, а време лемљења не сме бити дуже од 10 секунди. Посебно пажња се мора обратити на следеће: током процеса лемљења уређај мора бити у стању без напајања, а лемилица мора бити правилно уземљена.

● Током процеса укључивања, никада немојте директно примењивати велику струју, као ово ризикује да оштети чип. Уместо тога, укључите уређај на тренутни ниво близу прага чипа, а затим постепено повећавајте струју у малим повећава се док се не достигне жељени ниво.

● Пре него што укључите све компоненте, прво активирајте хладњак и затим наставите са инкременталним корацима за покретање како бисте спречили прегревање чипа и преоптерећења.

ФАК

● Да ли је могуће променити таласну дужину подешавањем струје? Који је домет?

--Да. Струја коефицијент таласне дужине је 0,01 нм/мА, а температура таласне дужине коефицијент је 0,1 нм/℃. Опсег подешавања ВЛ је око ~центар ВЛ+/- 1 нм.

● Која је ширина линије? Да ли ти обезбедити уску линију ЛД?

--3~5МХз. 1550нм Уска ширина линије ЛД (опционо): мање од 400 кХз, 100 кХз, 50 кХз, 10 кХз.

● Каква је регулација снаге домет?

--10~100%

● Која је таласна дужина толеранција?

--+/-3нм. Мање је такође опционо.

● Да ли обезбеђујете заштитну влакнаста цев и конектор за влакна?

--Да. 900ум лоосе цев и ФЦ/АПЦ, СЦ/АПЦ или други конектори су опциони.
