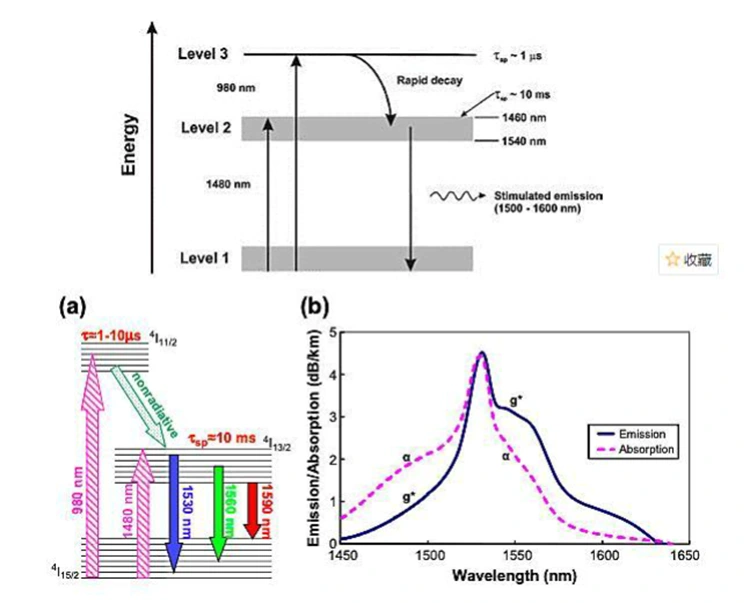

● Енергија се убризгава у влакно допирано ербијумом помоћу извора пумпе од 980 нм или 1480 нм, побуђујући јоне ербијума у основном стању (Ер³⁺) до виших енергетских нивоа; ови јони се затим брзо опуштају до метастабилног стања, чиме се постиже инверзија популације.
● Када сигнална светлост од 1550 нм прође кроз влакно допирано ербијумом, оно покреће стимулисани процес емисије; ово узрокује да метастабилни јони ербијума (Ер³⁺) прелазе назад у основно стање, ослобађајући кохерентне фотоне који су идентични сигналној светлости, чиме се постиже експоненцијално појачање снаге сигнала (у режиму малог сигнала).
● Коришћењем ербијум-итербијум ко-допираних влакана у комбинацији са технологијом комбиновања вишемодних пумпи, засићена излазна снага може бити значајно побољшана (достизање нивоа снаге од неколико вати), чиме се испуњавају захтеви подморских каблова на ултра-великим удаљеностима, ЦАТВ система велике снаге и сценарија преноса велике густине.
|

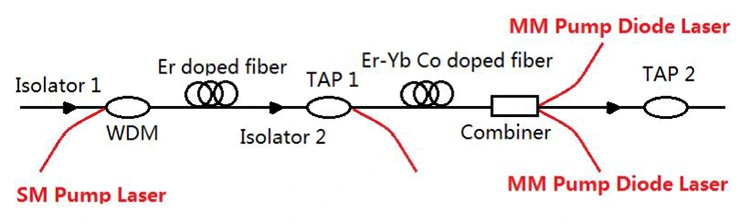

Компонента |
Опис |
|
Оптицал Исолатор |
Проводи оптичке сигнале у једном правцу, спречава рефлектовану светлост да изазове самоосциловање и штити извор пумпе и стабилност сигналне везе. |
|
ВДМ Цоуплер |
Ефикасно спаја једномодну (СМ) светлост пумпе од 980/1480 нм и сигнално светло од 1550 нм у влакна допирана ербијумом за истовремени пренос енергије и сигнала. |
|
Ер-допирана влакна |
Медијум за појачање језгра који појачава оптичке сигнале кроз прелаз енергетског нивоа јона ербијума, одређујући основно појачање и перформансе шума. |
|
ТАП Сплиттер |
Тапка део оптичког сигнала у реалном времену за праћење снаге без утицаја на главну везу, омогућавајући визуелизацију статуса система. |
|
Ер-Иб ко-допирана влакна |
Побољшава ефикасност апсорпције пумпе и засићену излазну снагу, погодно за апликације за појачавање велике снаге и на велике удаљености. |
|
Комбинатор |
Упарује вишемодну (ММ) лампу пумпе са унапред појачаним сигналним светлом да би се реализовало убризгавање пумпе велике снаге и побољшало појачање после фазе; широко се користи у дизајну ЕИДФА велике снаге. |
|
ПумпЛасерСоурце |
Пружа енергију побуде на 980 нм / 1480 нм: • Пумпа од 980 нм: ниска бука, висока ефикасност, погодна за апликације на средњим и кратким удаљеностима • Пумпа од 1480 нм: већа снага засићења, погодна за ултра дуге и подморске каблове • Мулти-моде пумпа: погодна за потребе појачања велике снаге |
980нм ТЕЦ-хлађена ласерска пумпа диода
980нм пумпни диодни ласерски модул са уграђеним погонским круговима
Ц-опсег ербијум-допираног фибер појачивача
1457нм ласерски извор Раман пумпе
П1: Које су предности пумпања од 980 нм и 1480 нм?
А1: Предности пумпања од 980 нм: висока ефикасност конверзије пумпе и нижа бројка буке. То је главни избор за ЕДФА мале до средње снаге, који се широко користи у мрежама градских подручја, приступним мрежама и неким сценаријима међусобног повезивања центара података.
Предности пумпања од 1480 нм: већа квантна ефикасност пумпе и већа излазна снага једног уређаја, што значајно побољшава засићену излазну снагу. То је основно решење за пумпање за ЕДФА велике снаге, посебно погодно за окосне мреже на ултра дугим раздаљинама, подморске оптичке каблове и сценарије преноса на велике удаљености великог капацитета.
П2: Која је разлика између једномодног и вишемодног ЕДФА?
О2: Сви главни ЕДФА у индустрији су једномодни ЕДФА; не постоје комерцијално одрживи мулти-моде ЕДФА производи. Једномодни ЕДФА су дизајнирани посебно за једномодне системе влакана, који одговарају карактеристикама са ниским губицима једномодних влакана. Они се углавном користе за оптички пренос на велике удаљености и служе као основне компоненте у телекомуникацијама и преносу центара података на велике удаљености. Вишемодно влакно је погодно само за пренос на кратке удаљености од око 100 метара, са великим губицима у преносу и дисперзијом више пута. За компензацију појачања у сценаријима на кратким растојањима, пожељни су мали полупроводнички оптички појачавачи (СОА) уместо ЕДФА.
П3: Да ли опсег таласних дужина утиче на перформансе ЕДФА?
О3: Да, таласна дужина утиче на перформансе ЕДФА. ЕДФА углавном раде у Ц-опсегу и Л-опсегу, са центром на приближно 1550 нм. У оквиру пројектованог опсега, они обезбеђују равно појачање и ниску буку; изван опсега, појачање се смањује, а шум се повећава. Да бисте осигурали ЕДФА перформансе, уверите се да опсег таласних дужина појачала одговара системским захтевима.
-
