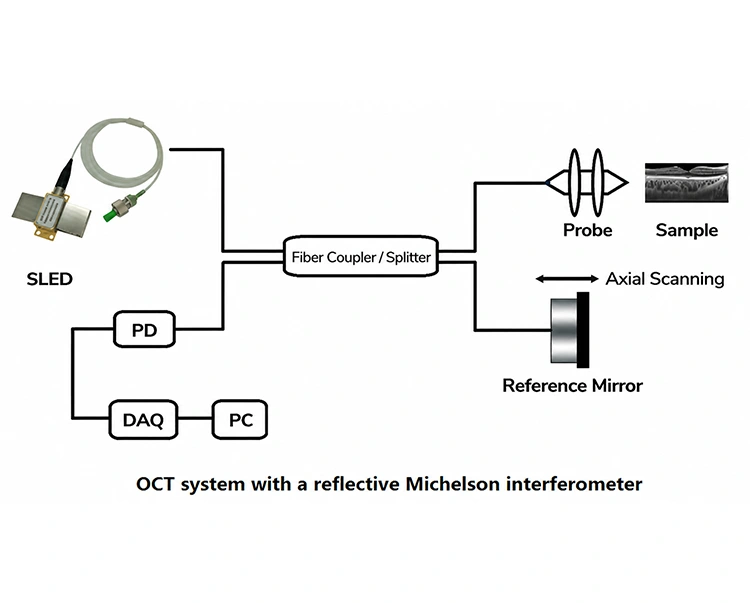

(1) Светлост коју емитује широкопојасни извор ниске кохерентности (као што је СЛЕД) дели се на два зрака помоћу разделника снопа (или спојнице влакана), улазећи у референтни крак и крак узорка, респективно.
(2) Светлост у референтном краку се одбија од огледала.
(3) Након што светлост у руци узорка осветли ткиво или материјал који се истражује, враћа се назад расејана светлост са различитих дубина.
(4) Два зрака се рекомбинују на разделнику снопа; сигнал интерференције се генерише само када разлика оптичке путање између два крака падне у дужину кохерентности извора светлости. Ова кратка дужина кохерентности обезбеђује високу аксијалну резолуцију система.
(5) Скенирањем положаја референтног огледала или коришћењем скидања фреквенције за добијање сигнала сметњи, систем може да реконструише дводимензионалне или тродимензионалне томографске слике узорка слој по слој.
|
Компонента |
Опис функције |
|
СЛЕД извор светлости |
Обезбеђује широкопојасно светло ниске кохерентности, служећи као основни извор светлости за ОЦТ систем за постизање високе аксијалне резолуције; обично ради у блиском инфрацрвеном опсегу од 800–1550 нм. |
|
Фибер Цоуплер / Сплиттер |
Делује извор светлости на руку узорка и референтну руку и комбинује ехо сигнале из обе руке у детектор. |
|
Сонда |
Фокусира светлосни сноп на површину или унутрашњост узорка и прикупља повратно рефлектоване/позади расејане оптичке сигнале са различитих дубина. |
|
Референтно огледало |
Обезбеђује стабилну референтну оптичку путању. Он мења дужину оптичке путање референтног крака кроз прецизно аксијално скенирање, остварује усклађивање сигнала интерференције са рефлектованом светлошћу са различитих дубина узорка и завршава скенирање са резолуцијом по дубини. |
|
ПД |
Детектује оптичке сигнале интерференције са руке узорка и референтне руке. |
|
Систем за прикупљање података (ДАК) |
Конвертује фотоелектричне сигнале у дигиталне сигнале за обраду и складиштење у реалном времену од стране рачунара. |
|
ПЦ |
Обрађује добијене сигнале интерференције путем алгоритама као што је брза Фуријеова трансформација (ФФТ) и реконструише 2Д или 3Д томографске слике узорка високе резолуције. |

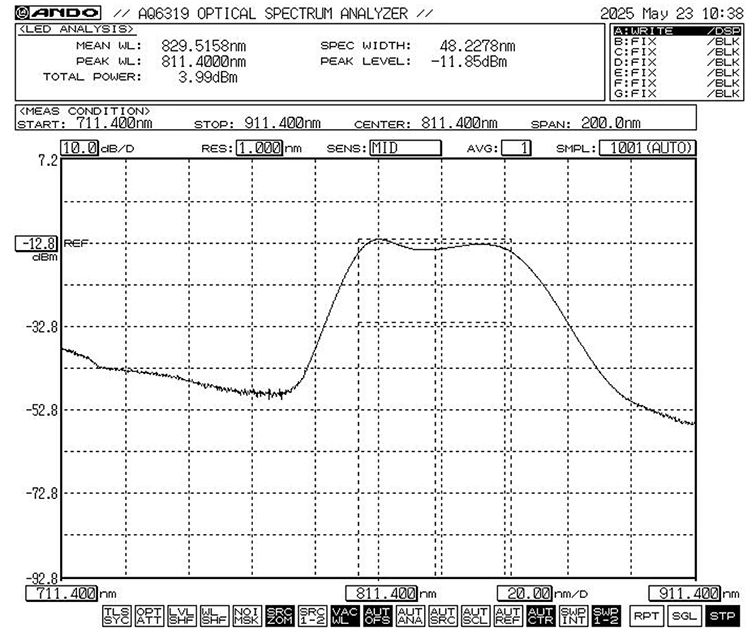

840нм 20мВ СЛЕД широкопојасни извор светлости

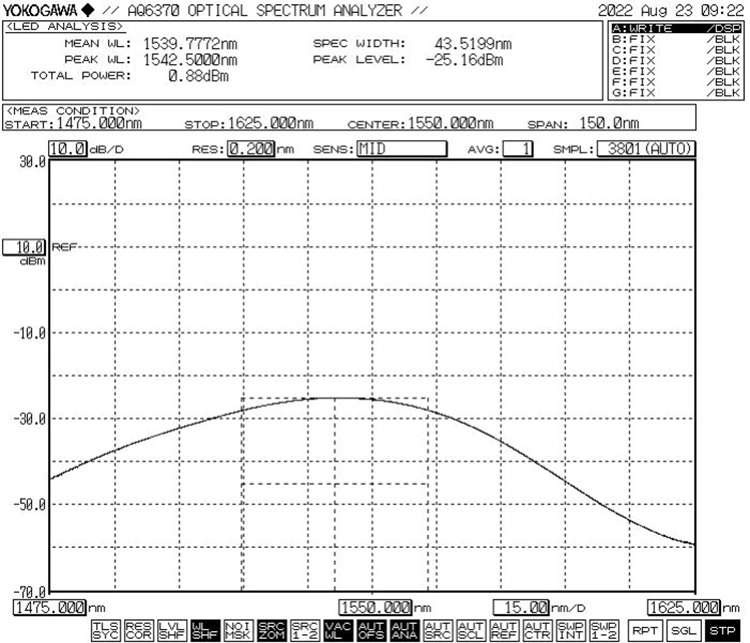

1060нм 1064нм СЛД извор светлости
П1: Која таласна дужина (у нм) СЛД широкопојасног извора светлости се обично користи у ОЦТ?
А1: Биомедицинско снимање → 800–1060нм;
Индустријска инспекција/примена оптичких влакана → 1300–1550 нм.
П2: Да ли СЛЕД широкопојасни извор светлости захтева изолатор?
А2: За индустријске примене потребно је независно проценити величину рефлектоване оптичке снаге; ако је оправдано, може бити потребно више изолатора.
П3: Да ли СЛД извори светлости које обезбеђујете долазе са уграђеним управљачким колом?
А3: Да, нудимо модуларна решења која интегришу ласерски чип, коло драјвера и (опционо) спојницу за влакна. Ово омогућава директну употребу или даљу интеграцију система без потребе да корисник повеже екстерни драјвер.
-
