ЦВДМ 1270-1650нм ДФБ ласерски извор

Садржај

1. Увод у ЦВДМ 1270-1650нм ДФБ ласерски извор са уграђеним погонским круговима

2. Технички Спецификације

3. Карактеристике производа

4. Типичне примене

5. Детаљи о производу

6. Упутство за безбедно руковање

7. Информације о наручивању

8. Лист са подацима и тест лист

9. Услови понуде и плаћање

10. Време испоруке

11. Оперативне напомене и Одржавање

12. Осигурање квалитета и Сервис након продаје

Увод у производ

Ово је ЦВДМ 1270-1650нм ДФБ ласерски извор са Уграђена погонска кола која усвајају ДФБ полупроводнички ласерски чип, са излазом снага преко 10мВ, СМ/ПМ влакна и одлична снага и спектрална стабилност. То подржава столне и модуларне конфигурације са комуникационим интерфејсом или софтвер за надзор за интеграцију система. Погодно за нелинеарну оптику истраживања, ласерско пумпање влакана и системи за оптичко тестирање. Избегавајте често укључивање/ ископчавање конектора за влакна да би се спречило накупљање прашине и крајњег дела оштећења.

Производ Спецификације

Карактеристике производа

● Снага и спектрална стабилност;

● Излазна снага подесиво 10 ~ 100%;

● Модул / столна плоча опционо, са надзором комуникације за једноставно интеграција;

● Подржава Прилагођавање СМ/ПМ влакана за различите оптичке системе.

Апликације производа

● Системи оптичког преноса;

● Влакно ласерско пумпање;

● Истраживање нелинеарне оптике.

Детаљи о производу

● ЦВДМ таласна дужина 1270~1650нм, ВЛ толеранција је +/-3нм.

(Доступна је једна таласна дужина на сваких 20 нм.)

1270нм 1290нм 1310нм 1330нм 1350нм 1370нм 1390нм 1410нм 1430нм 1450нм 1470нм 1490нм 1510нм 1530нм 1550нм 1570нм 1590нм 1610нм 1630нм 1650нм

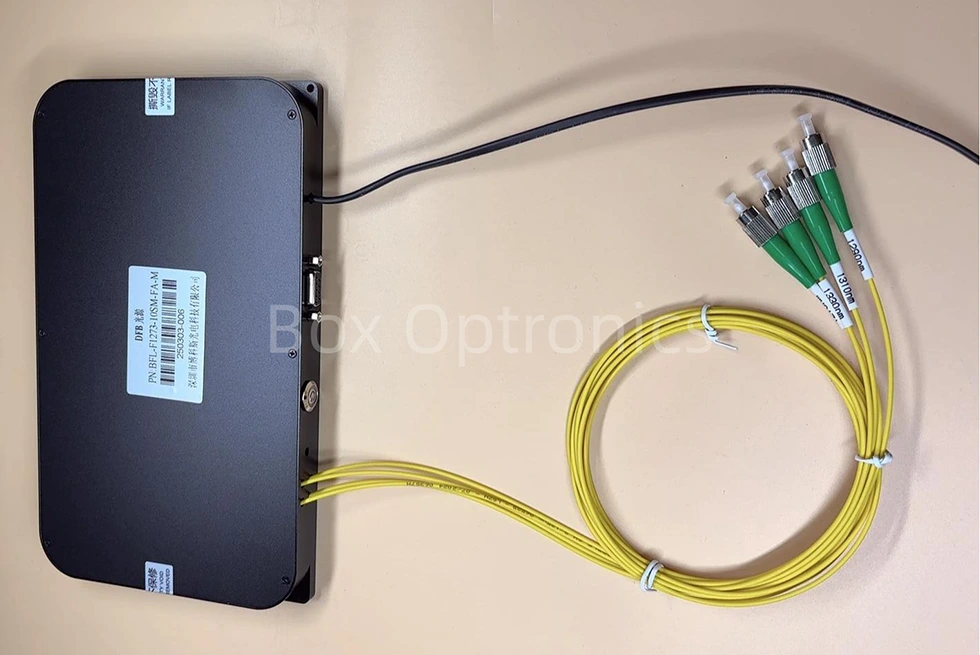

*Подржава прилагођени вишеканални ДФБ ласерски извор

● Стандардна додатна опрема

Оперативни кораци

Корак 1. Распакивање: Пре монтаже, проверите да ли су сви додаци комплетни, укључујући ласерски изворни модул, УСБ податке кабл, адаптер за напајање, извештај о испитивању итд.

Корак 2. Напајање: Повезано на ДЦ прекидачко напајање или регулисано напајање које одговара њиховој снази захтеви за снабдевање. Користите само оригинални одговарајући адаптер за напајање (ДЦ5В или ДЦ12В). Неодговарајући адаптери за напајање могу оштетити извор светлости. (Адаптер за струју испоручује се у складу са локалним стандардима напона.)

Корак 3. Повезивање излазног влакна: Отворите поклопац за прашину на конектору за влакна или прирубници, проверите крајњу страну влакна и повежите влакно или спојите влакно са уређајем или мерачем снаге који се тестира након потврде да нема загађења и оштећења.

Сетп4. Повежите се са главним рачунаром: Користите УСБ-РС485 ДБ9 кабл за пренос података за повезивање ДФБ ласерског извора и рачунара; рачунар мора прво да инсталира наменски драјвер за серијски порт да би идентификовао УСБ-РС485 кабл за пренос података серијског порта, иначе софтвер рачунара домаћина и модул извора светлости не може бити правилно повезан и комунициран. Молим вас питајте Бок Оптроницс за возача.

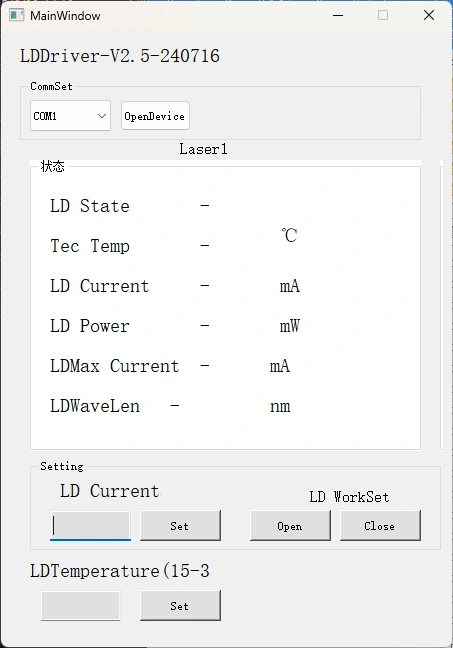

Корак 5. Контролни софтвер: Бок Оптроницс обезбеђује серијску команду или софтвер за рачунар контролише ЛД струју и ЛД температуру ДФБ ласерског извора. Изаберите исправите порт, подесите струју и температуру, а затим кликните на дугме за отварање. (За спречите оштећење, полако повећавајте струју погона при почетном раду. немој одмах примените пуну струју.)

Корак 6. Након употребе, кликните на дугме за затварање, искључите напајање и искључите га везу са влакнима.

Наручивање информације

нпр.: БЛД-1550-1ХСМ-ФА-М

(Информације о поруџбини: ЦВДМ 1550нм ДФБ ласерски извор са уграђеним драјвом Кола, излазна снага 100мВ, са СМФ-28е влакном, ФЦ/АПЦ конектор, модул пакет).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

(3)Остало

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручен.)

Међународна логистика може трајати 3-5 радних дана.

Напомене о операцији и Одржавање

● Избегавајте често укључивање/искључивање конектора за влакна да бисте спречили накупљање прашине и оштећење крајњег дела.

● Очистите конекторе влакана крпом која не оставља длачице и прегледајте помоћу а детектор крајњег дела влакна пре повезивања. Увек повежите/искључите влакна без напајања да би се избегло сагоревање на крају. Поклопите неискоришћене конекторе са поклопцима за прашину.

● Чувајте опрему у сувом окружењу без влаге.

● Када користите ласерски изворни модул дуже време, запамтите то размотрите расипање топлоте и вентилацију модула и поставите модул на хладњаку.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
