ДВДМ 14ПИН Буттерфли аналогни ласер за ЦАТВ

Садржај

1. Увођење ДВДМ-а 14ПИН Буттерфли аналогни ласер за ЦАТВ

2. Техничке спецификације

3. Карактеристике производа

4. Типичне апликације

5. Детаљи о производу

6. Информације о наручивању

7. Лист са подацима и тестни лист

8. Услови понуде и плаћања

9. Време испоруке

10. Оперативне напомене

11. Осигурање квалитета и Сервис након продаје

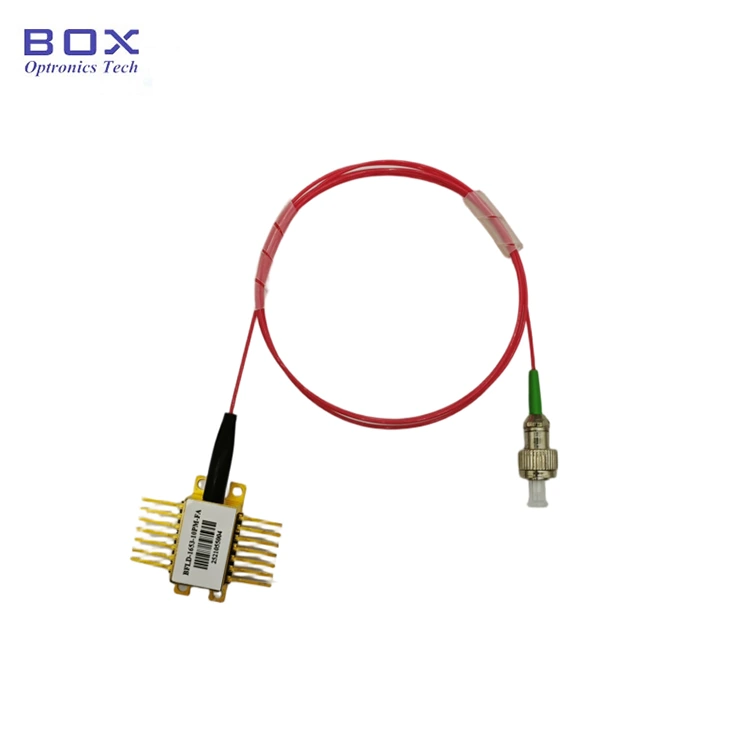

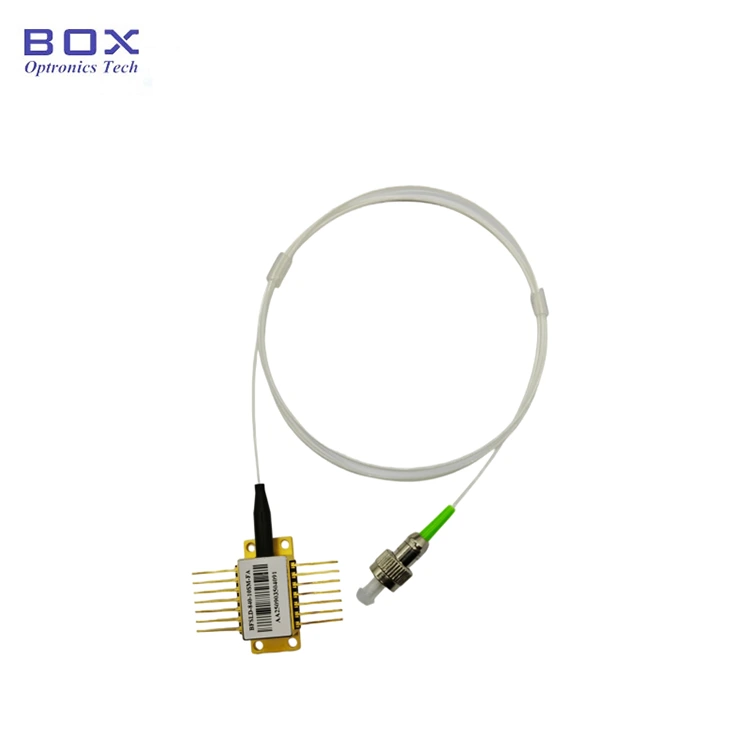

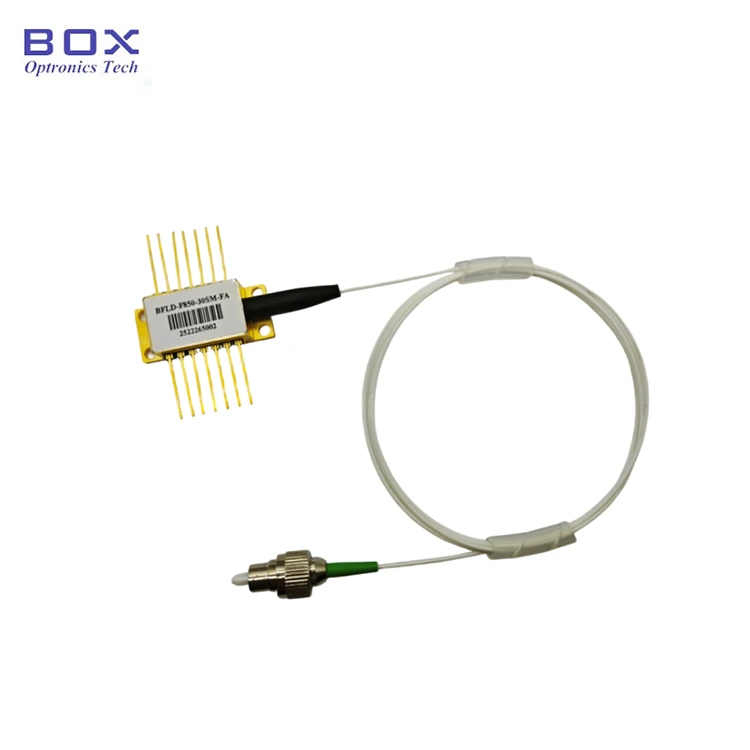

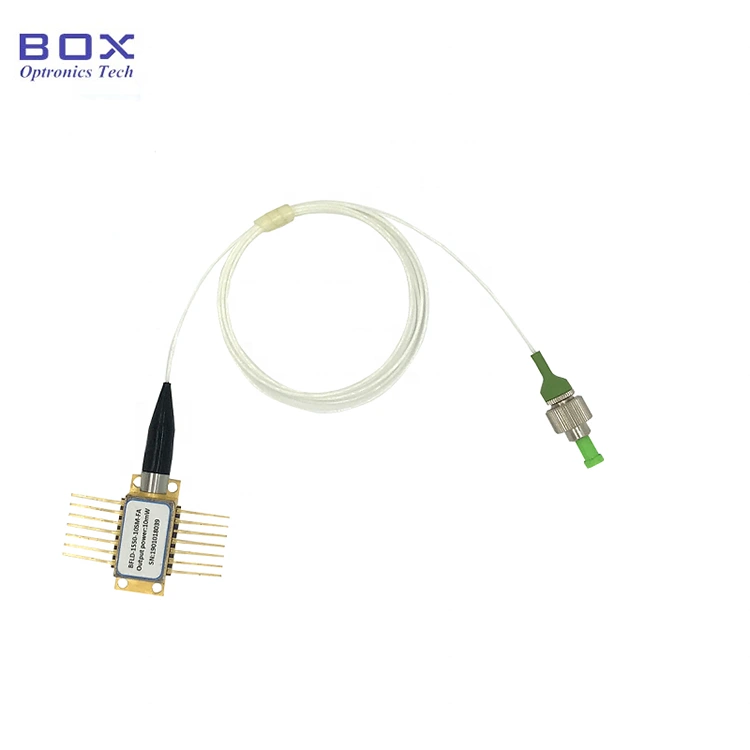

Увод у производ

Дизајниран је ДВДМ 14ПИН Буттерфли аналогни ласер за ЦАТВ са напредним аналогним чипом, оптичким изолатором и излазном снагом од 10 мВ. Упаковано са уграђеним термоелектричним хладњаком (ТЕЦ) и фотодиодом монитора, испоручује одлична линеарност, ниско изобличење и супериорна стабилност таласне дужине ДВДМ мрежу. Ако игле захтевају лемљење, температура лемљења мора не прелази 260°Ц, а време лемљења не сме бити дуже од 10 секунди.

Производ Спецификације

Карактеристике производа

● Тип влакна може бити СМФ-28е или ПМФ-1550;

● Излазна снага 10мВ или прилагођена;

● 14-пин БТФ пакет са ТЕЦ и Монитор ПД.

Апликације производа

● Оптичка комуникација;

● ДВДМ системи;

● ЦАТВ пренос;

● Опрема за лабораторијско испитивање.

Детаљи о производу

● Нумерација канала ИТУ мреже

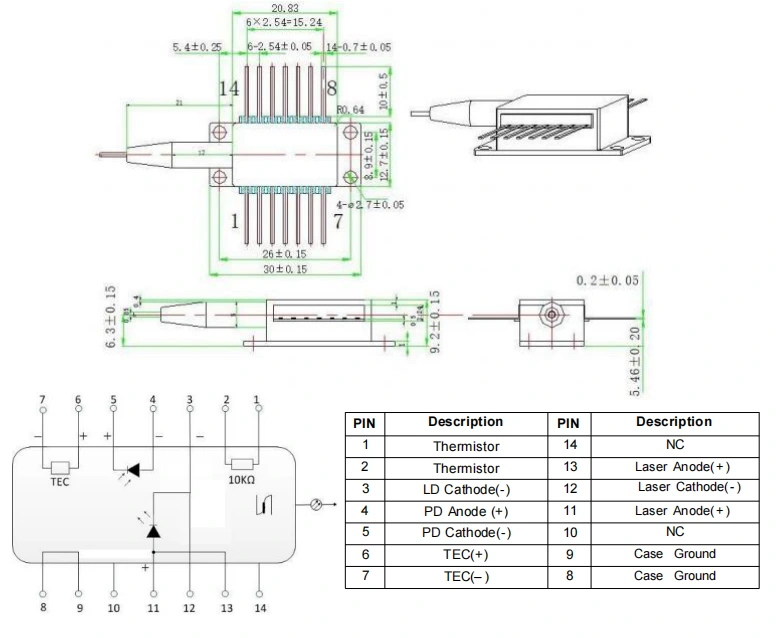

● Дефиниција цртежа и ПИН-ОУТ типа 1 пакета (јединица: мм): ДВДМ 14 ПИН Буттерфли аналогни ласер за ЦАТВ

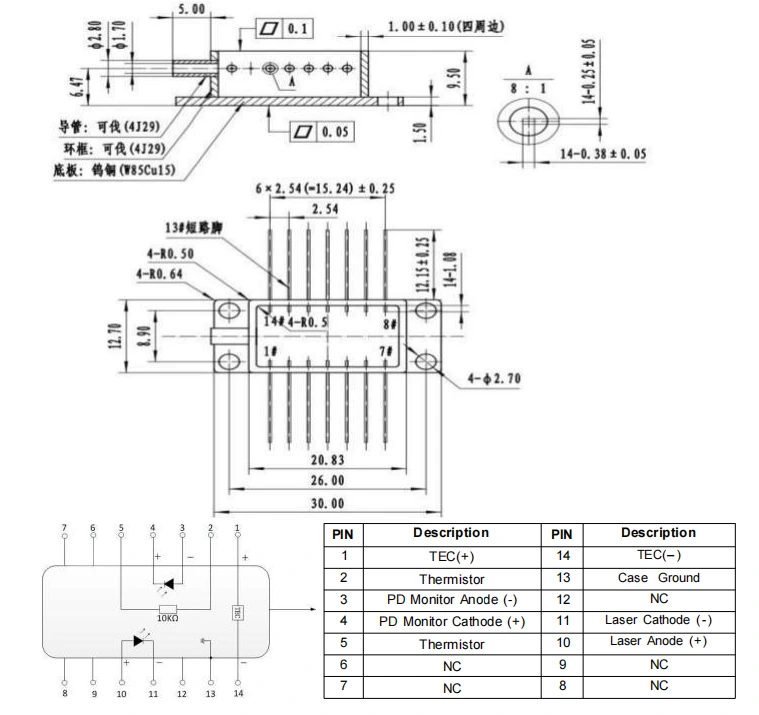

● Тип 2. Цртеж пакета&ПИН-ОУТ Дефиниција (јединица:мм)-ДВДМ 14ПИН Буттерфли аналогни ласер за ЦАТВ

Наручивање информације

на пример: БФЛД-ЦХ56-10СМ-ФА

(Информације о поруџбини: ДВДМ 14ПИН Буттерфли аналогни ласер за ЦАТВ, ЦХ56: 1532.68нм, излазна снага 10мВ, СМ влакно, ФЦ/АПЦ конектор, тип 1 пин-оут).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћање

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење тхе ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производи.

(3)Остало

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручен.)

Међународна логистика може трајати 3-5 радних дана.

Оперативне напомене

● ЕСД заштита: Овај уређај је осетљив на електростатику. Због тога су потребне строге мере антистатичке заштите придржавати се током паковања, транспорта и употребе. Поред тога, треба предузети мере предострожности како би се спречили удари у напајању, јер се то не учини може довести до трајног оштећења уређаја (нпр., обезбедите одговарајућу опрему уземљење и носите антистатичку наруквицу).

● Захтеви за лемљење пинова: Ако су игле потребно залемити, температура лемљења не сме бити већа од 260°Ц, а време лемљења не сме бити дуже од 10 секунди. Обратите посебну пажњу на следеће: током процеса лемљења уређај мора бити у ненапајаном стању стању, а лемилица мора бити правилно уземљена.

● Примени струју: Током укључивања никада не примењујте велику струју директно, јер то ризикује да оштетите чип. Уместо тога, укључите уређај на тренутни ниво близу прага чипа, а затим постепено повећавати струју у малим корацима до жељене ниво је достигнут.

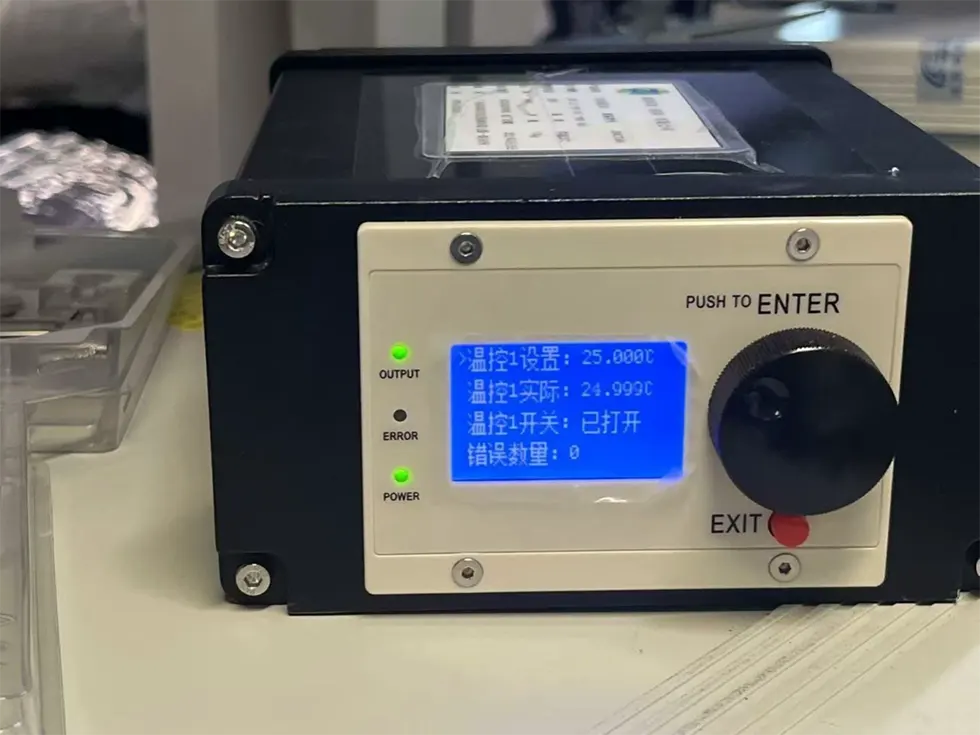

● ТЕЦ хладњак: Пре укључивања свих компоненти, прво активирајте хладњак, а затим наставите са постепеним корацима за паљење до спречити прегревање и преоптерећење чипа.

Осигурање квалитета и Сервис након продаје

● Гарантни период:

Бесплатна поправка или замена за недостатке које није проузроковао човек у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног рока, бесплатна поправка или замена биће обезбеђени за грешке узроковане проблемима квалитета производа. Међутим, Бок Оптроницс задржава право да одбије бесплатне поправке у следећем случајеви у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. гром, прашина) или утицаји животне средине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
