1060нм 1064нм СЛД извор светлости

Садржај

1. Представљање 1060нм 1064нм СЛД извора светлости

2. Техничке спецификације

3. Карактеристике производа

4. Типичне примене

5. Стандардна додатна опрема

6. Упутство за безбедно руковање

7. Информације о наручивању

8. Лист са подацима и тест лист

9. Услови понуде и плаћања

10. Време испоруке

11. Напомене о раду и одржавање

12. Осигурање квалитета и постпродајна услуга

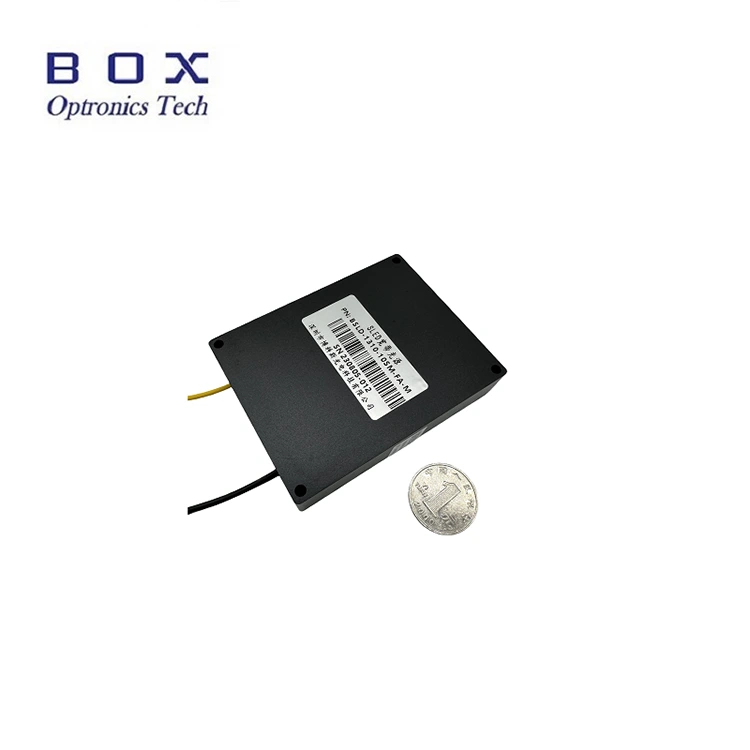

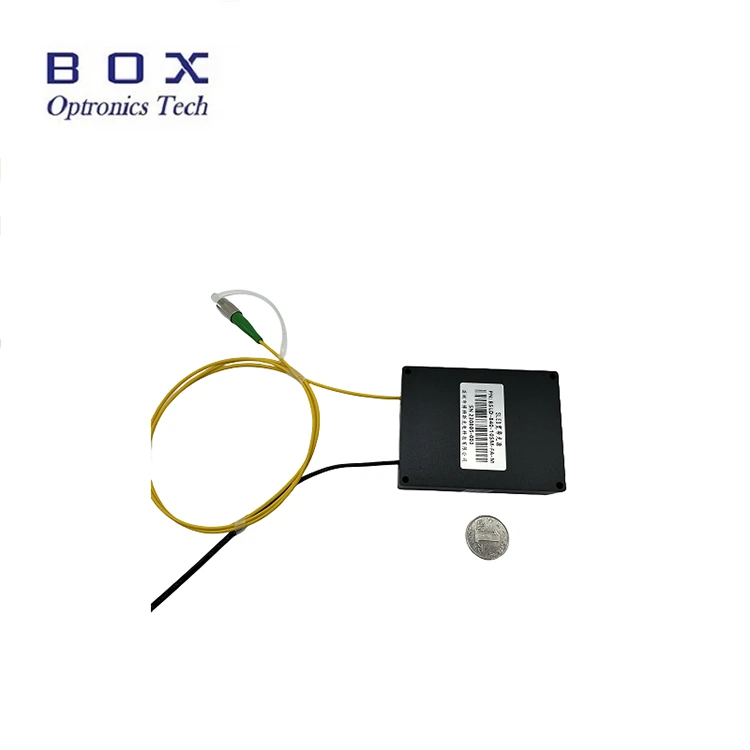

Увод у производ

Ово је 1060нм 1064нм СЛД извор светлости који усваја технологију суперлуминисцентних диода, са излазном снагом од 5мВ и 15мВ опционо, -3дБ пропусног опсега преко 15нм, равним спектром, ниским таласима и одличном дуготрајном стабилношћу. Подржава столне и модуларне конфигурације са РС485 комуникационим интерфејсом и софтвером за надзор за системску интеграцију. Погодно за испитивање влакана и медицинско снимање. Молимо користите са номиналним напоном, контролишите температуру и влажност, обезбедите добро расипање топлоте, избегавајте преоптерећење излаза и контаминацију.

Спецификације производа

Карактеристике производа

● Ниско таласање спектра;

● Равни спектар;

● ДБ9 женски (РС485) комуникације за лаку интеграцију.

Апликације производа

● Сензор оптичких влакана;

● Медицинско снимање;

● Фибер-Оптиц Гиросцопе (ФОГ).

Детаљи о производу

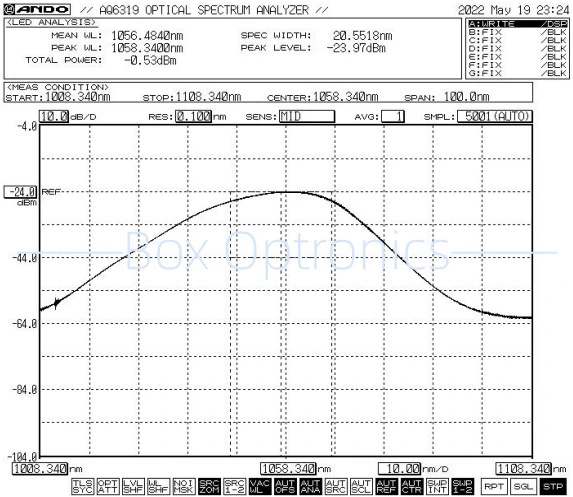

● Типични спектар: -3дБ пропусни опсег мин.15нм / тип.20нм

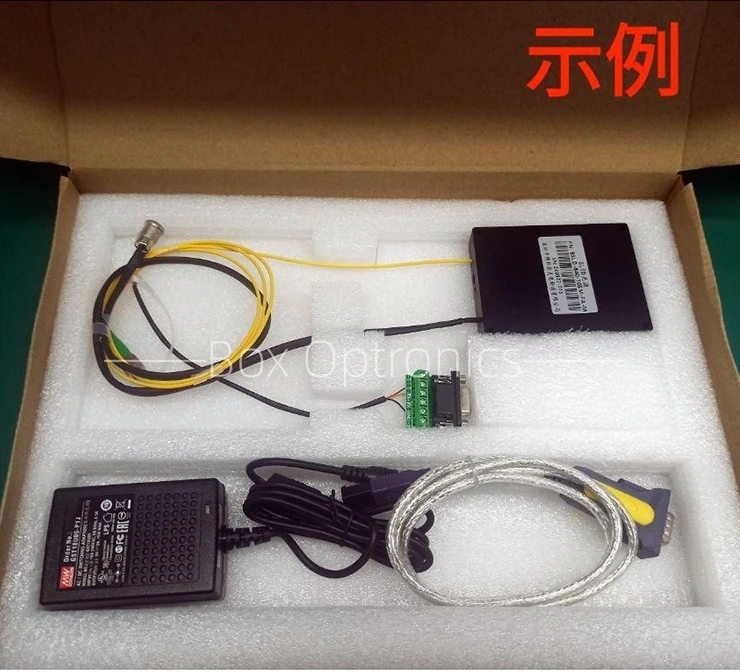

● Стандардна додатна опрема

Оперативни кораци

Корак1.Распакивање: Пре састављања, проверите да ли је сав прибор комплетан, укључујући СЛЕД модул извора светлости, УСБ кабл за пренос података, зелени порт кабл, адаптер за напајање, извештај о тестирању итд.

Корак2.Напајање: Повезано на ДЦ прекидачко напајање или регулисано напајање које испуњава њихове захтеве за напајање. Користите само оригинални одговарајући адаптер за напајање (ДЦ5В или ДЦ12В). Неодговарајући адаптери за напајање могу оштетити извор светлости. (Адаптер за струју се испоручује у складу са локалним стандардима напона.)

Корак3.Повезивање излазног влакна: Отворите поклопац за прашину на конектору влакна или прирубници, проверите крајњу страну влакна и повежите влакно или спојите влакно са уређајем или мерачем снаге који ће се тестирати након што потврдите да нема загађења и оштећења.

Сетп4.Повежите се са главним рачунаром: Користите кабл за зелени порт и УСБ-РС485 ДБ9 кабл за податке да повежете 1060нм 1064нм СЛД извор светлости и рачунар; рачунар мора прво да инсталира наменски драјвер за серијски порт да идентификује кабл за пренос података УСБ-РС485 серијског порта, у супротном софтвер главног рачунара и модул извора светлости не могу да се правилно повежу и комуницирају. Питајте Бок Оптроницс за драјвер.

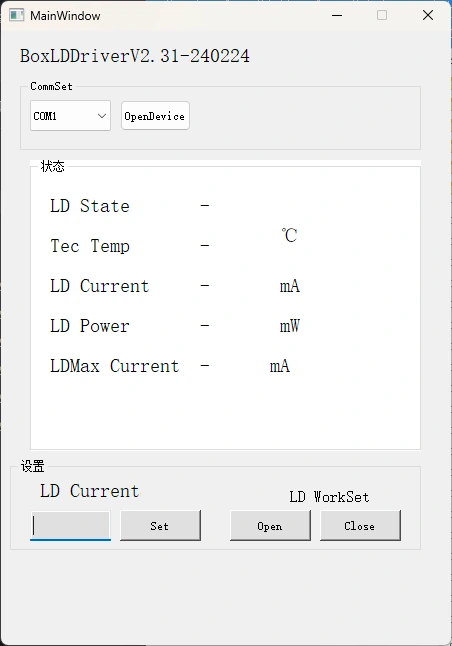

Корак 5.Контролни софтвер: Бок Оптроницс обезбеђује серијску команду или ПЦ софтвер за контролу ЛД струје и ЛД температуре 1060нм 1064нм СЛД извора светлости. Изаберите тачан порт, подесите струју и температуру, а затим кликните на дугме за отварање. (Да бисте спречили оштећење, полако повећавајте струју погона при почетном раду. Немојте одмах примењивати пуну струју.)

Корак 6.Након употребе, кликните на дугме за затварање, искључите напајање и искључите оптичку везу.

Информације о наручивању

нпр.: БСЛД-1060-5СМ-ФА-М

(Информације о поруџбини: 1060нм 1064нм СЛД извор светлости, излазна снага 5мВ, са СМ Хи1060 влакном, ФЦ/АПЦ конектор, пакет модула).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Датасхеет и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћања

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производе.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручени.)

Међународна логистика може трајати 3-5 радних дана.

Напомене о раду и одржавању

● Не препоручује се често уметање или уклањање конектора оптичких влакана и на улазном и на излазном крају, како би се спречила контаминација прашином — што може довести до повећаног губитка уметања — или сагоревања крајњих површина конектора за влакна.

● Очистите конекторе влакана крпом која не оставља длачице и прегледајте детектором за крајње површине влакана пре повезивања. Увек повезујте/искључујте влакна без напајања да бисте избегли сагоревање на крају. Конектори оптичких влакана морају бити прекривени поклопцима за прашину.

● Ако излазно влакно треба да се повеже са другим влакном, препоручује се употреба фузионог спојника.

● Предузмите мере предострожности против влаге, прашине и корозије; чувати на сувом месту.

Осигурање квалитета и постпродајна услуга

● Гарантни период:

Бесплатна поправка или замена за кварове који нису изазвани људима у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног периода биће обезбеђене бесплатне услуге поправке или замене за грешке узроковане проблемима са квалитетом производа. Међутим, Бок Оптроницс задржава право да одбије услуге бесплатне поправке у следећим случајевима у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. муња, прашина) или утицајима околине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
