840нм 10мВ 35нм БВ СЛД диода

Садржај

1. Представљање 840нм 10мВ 35нм БВ СЛД диоде

2. Техничке спецификације

3. Карактеристике производа

4. Типичне примене

5. Пример паковања

6. Информације о наручивању

7. Лист са подацима и тест лист

8. Услови понуде и плаћања

9. Време испоруке

10. Напомене о раду

11. Осигурање квалитета и постпродајна услуга

Увод у производ

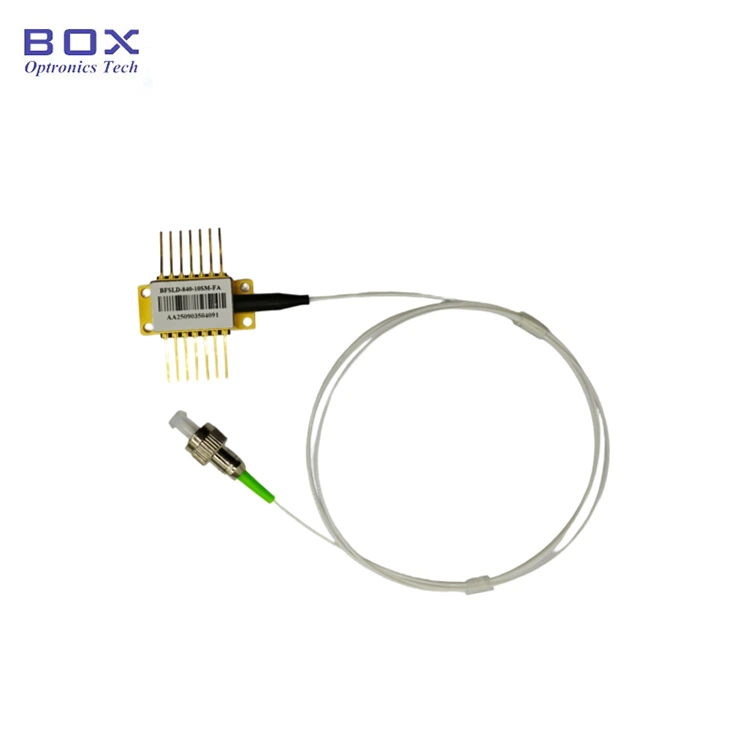

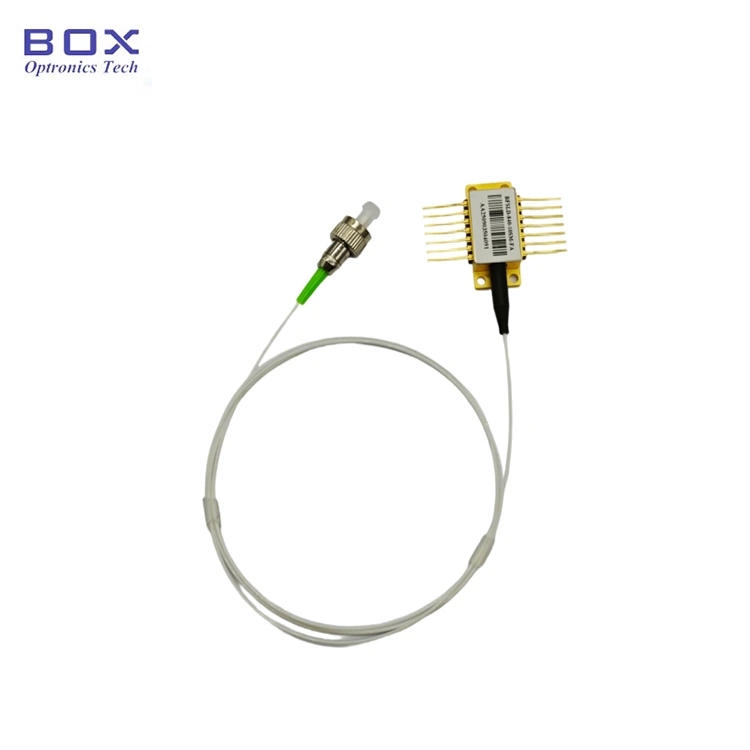

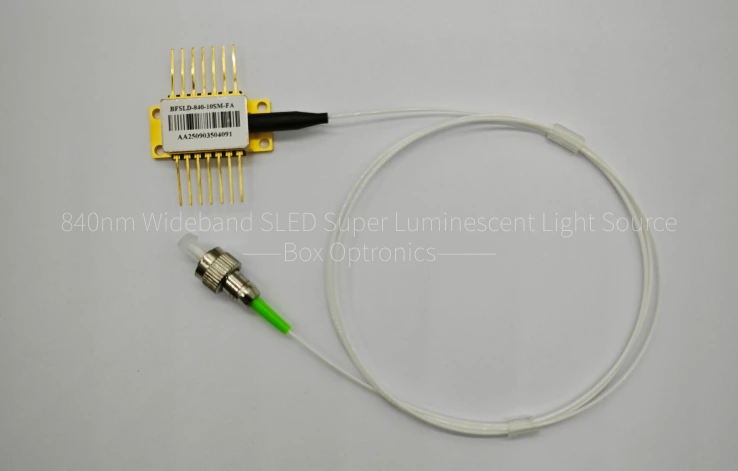

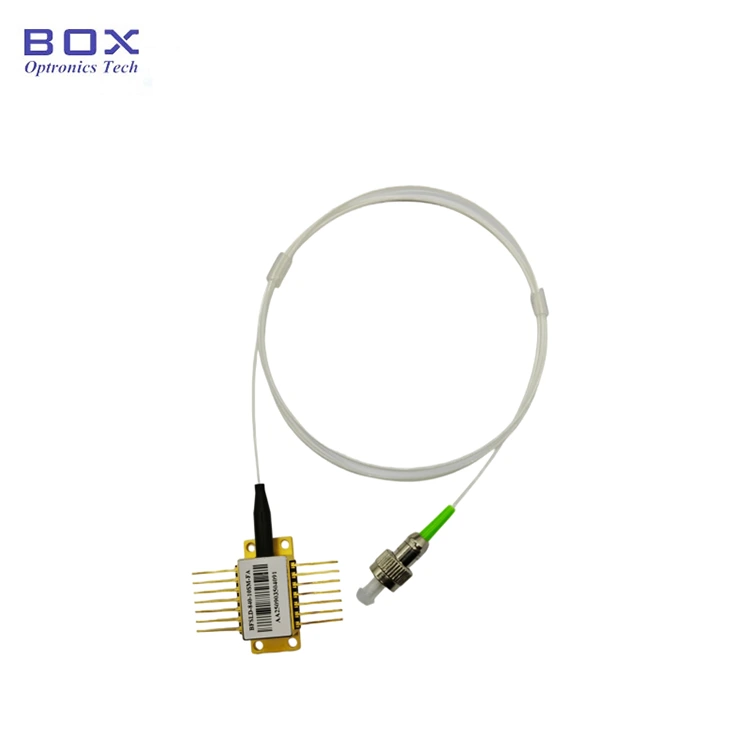

Ово је 840нм широкопојасна СЛЕД супер луминесцентна диода са 14-пинским лептир пакетом. Има излазну снагу до 10 мВ, пропусни опсег од 35 нм од 3 дБ,  и интегрише ТЕЦ и термистор за стабилан и гладак спектар. Погодно за оптичку кохерентну томографију (ОЦТ). Ако игле захтевају лемљење, температура лемљења не сме бити већа од 260°Ц, а време лемљења не сме бити дуже од 10 секунди.

Спецификације производа

Карактеристике производа

● СМ влакна или ПМ фибер пигтаил;

● Висока излазна снага до 10мВ;

● 14-пински БТФ пакет са ТЕЦ.

Апликације производа

● оптички жироскопи;

● Лабораторијски широкопојасни извори светлости и оптички тест;

● Оптичка кохерентна томографија (ОЦТ) и опрема за медицинско снимање.

Детаљи о производу

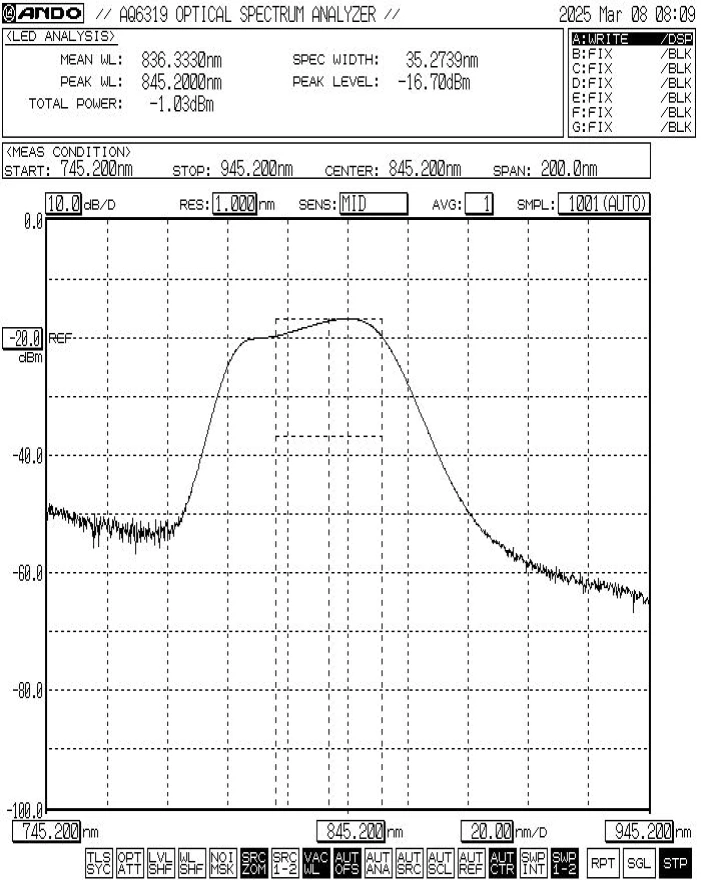

● Типични спектар: -3дБ пропусни опсег мин.30нм / тип.35нм

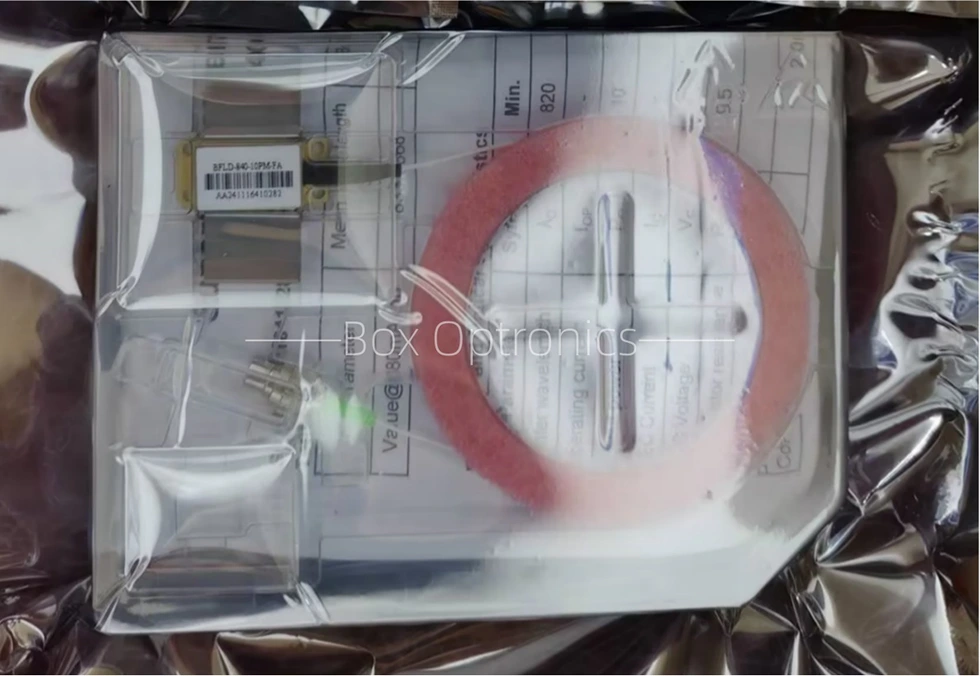

● Пример паковања

Самостални уређај; нема уграђеног драјвера (спољни драјвер опционо).

Информације о наручивању

на пример: БФСЛД-840-103СМ-ФА

(Информације о поруџбини: 840нм 10мВ 35нм БВ СЛД диода, лептир пакет, типичан -3дБ пропусни опсег 35ннм, са СМ влакном, ФЦ/АПЦ конектор).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Датасхеет и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћања

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производе.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручени.)

Међународна логистика може трајати 3-5 радних дана.

Оперативне напомене

● Када ради, овај уређај емитује ласерски зрак високог интензитета; не гледајте директно у предњу страну влакна, јер то може довести до повреде ока.

● Овај уређај је осетљив на електростатику; стога је потребно стриктно придржавање мера антистатичке заштите током паковања, транспорта и употребе. Поред тога, морају се предузети мере предострожности како би се спречили удари у напајању, јер ако то не учините, то може довести до трајног оштећења уређаја (на пример, обезбеђивање правилног уземљења опреме и ношење антистатичке наруквице).

● Проверите стабилност радног кола производа да бисте спречили оштећења изазвана импулсним струјама.

● Оптичка влакна су крхка; не користите влакно за повлачење уређаја. Када убацујете или вадите уређај из његове утичнице, немојте притискати нити повлачити навлаку која се налази на задњој страни кућишта уређаја. За уређаје опремљене конекторима, уверите се да су и уређај и конектор за влакна подигнути истовремено током инсталације или уклањања.

● Ако игле захтевају лемљење, температура лемљења не сме да пређе 260°Ц, а време лемљења не сме да прелази 10 секунди. Посебну пажњу треба обратити на следеће: током процеса лемљења уређај мора бити у стању без напајања, а лемилица мора бити правилно уземљена.

● Када користите уређај, стриктно се придржавајте опсега радног напона и струје наведених у техничком листу. Кључни параметри—укључујући Итх (гранична струја), Иоп мак (максимална радна струја), Воп мак (максимални радни напон) и λц (централна таласна дужина)—треба да буду наведени посебно у извештају о тестирању који се доставља у време испоруке. Напомена: Рад изнад апсолутних максималних оцена може проузроковати трајно оштећење уређаја.

Осигурање квалитета и постпродајна услуга

● Гарантни период:

Бесплатна поправка или замена за кварове који нису изазвани људима у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног периода биће обезбеђене бесплатне услуге поправке или замене за грешке узроковане проблемима са квалитетом производа. Међутим, Бок Оптроницс задржава право да одбије услуге бесплатне поправке у следећим случајевима у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. муња, прашина) или утицајима околине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
