1550нм СЛД широкопојасни извор светлости микро-модул

Садржај

1. Увођење 1550нм СЛД широкопојасног извора светлости микро-модула

2. Техничке спецификације

3. Карактеристике производа

4. Типичне примене

5. Детаљи о производу

6. Упутство за безбедно руковање

7. Информације о наручивању

8. Лист са подацима и тест лист

9. Услови понуде и плаћања

10. Време испоруке

11. Напомене о раду и одржавање

12. Осигурање квалитета и постпродајна услуга

Представљање производа-1550нм СЛД широкопојасни извор светлости микро-модул

Ово је 1550нм СЛД широкопојасни извор светлости микро-модул који усваја технологију суперлуминисцентних диода, са излазном снагом од 3мВ и 10мВ опционо, -3дБ пропусног опсега преко 30нм, равним спектром, ниским таласима и одличном дуготрајном стабилношћу. Доступна су СМ влакна и ПМ влакна. Подржава РС485 комуникациони интерфејс и софтвер за праћење за системску интеграцију. Компактна димензија је само 46,6к51,6к15мм.

Спецификације производа-1550нм СЛД широкопојасни извор светлости микро-модул

Карактеристике производа-1550нм СЛД широкопојасни извор светлости микро-модул

● Мала величина; л

● Широки спектар;

● Ниско таласање спектра;

● ДБ9 женска (РС485) комуникација за лаку интеграцију.

Примене производа-1550нм СЛД широкопојасни извор светлости микро-модул

● Оптичка кохерентна томографија (ОЦТ);

● Медицинско снимање;

● Оптички жироскоп (ФОГ).

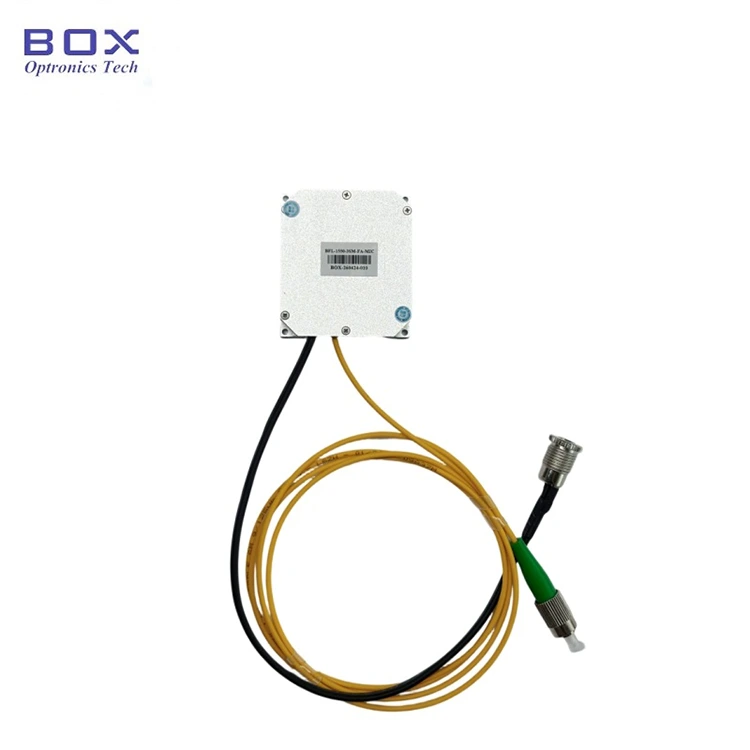

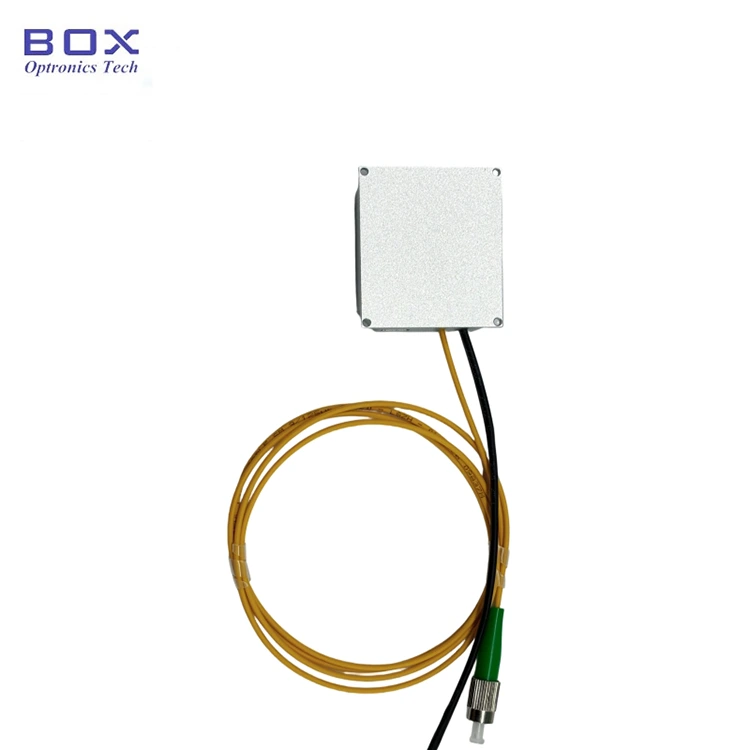

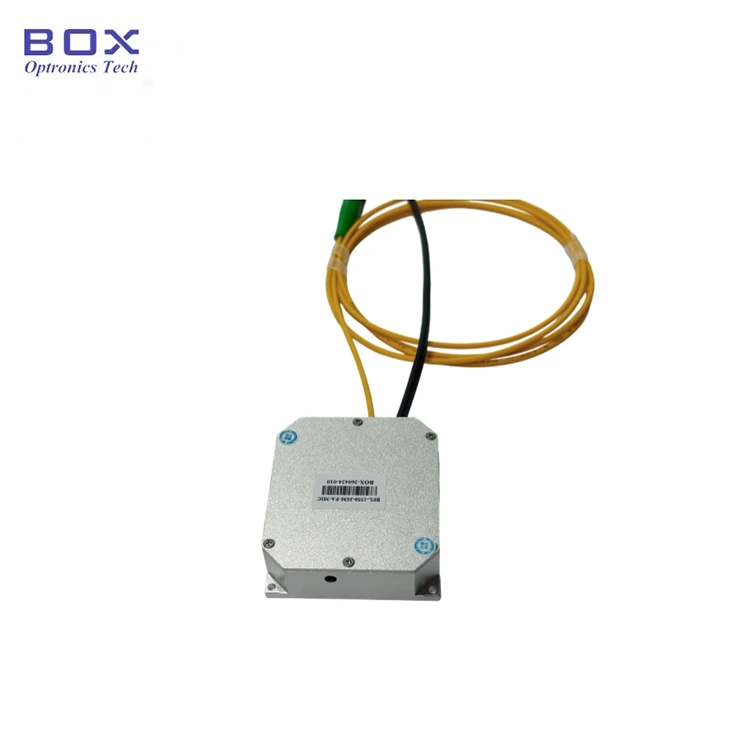

Детаљи о производу-1550нм СЛД широкопојасни извор светлости микро-модул

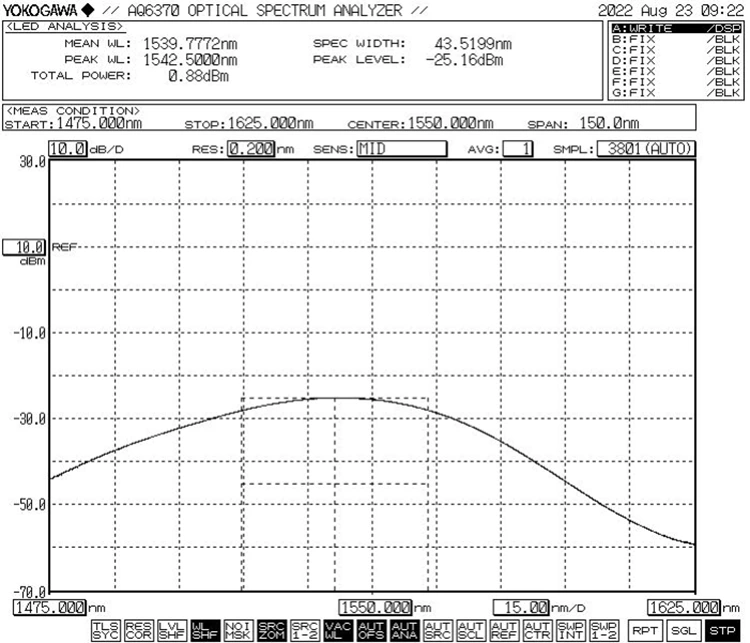

● Типичан спектар: -3дБ пропусни опсег Мин.30нм

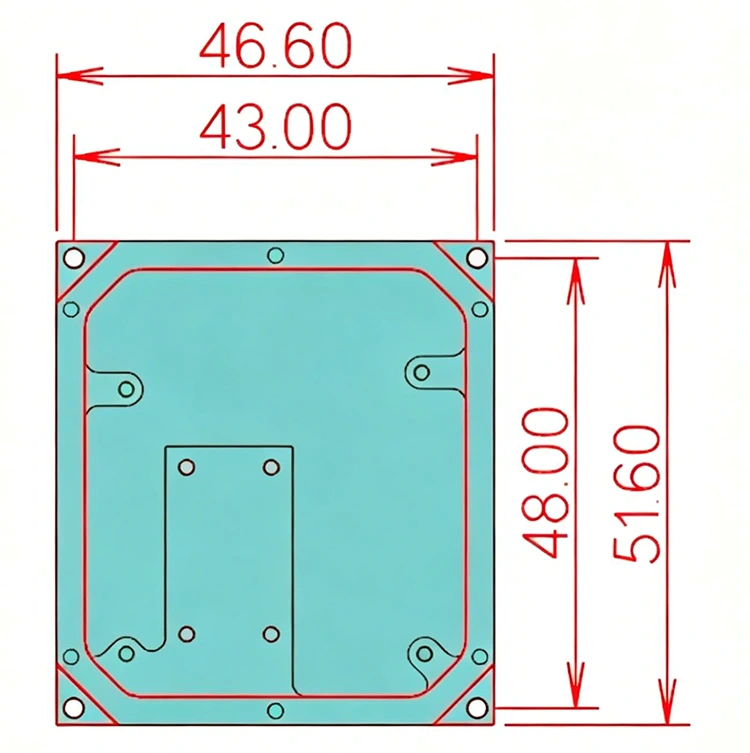

● Димензије (мм): 46,6(Ш)×51,6(Д)×15(В)

Кораци рада-1550нм СЛД широкопојасни извор светлости микро-модул

Корак1. Распакивање: Пре монтаже проверите да ли је сав прибор комплетан.

Корак2. Напајање: Повезано на ДЦ прекидачко напајање или регулисано напајање које испуњава њихове захтеве за напајање. Користите само оригинални одговарајући адаптер за напајање (ДЦ5В или ДЦ12В). Неодговарајући адаптери за напајање могу оштетити извор светлости. (Адаптер за струју се испоручује у складу са локалним стандардима напона.)

Корак3. Повезивање излазног влакна: Отворите поклопац за прашину на конектору влакна или прирубници, проверите крајњу страну влакна и повежите влакно или спојите влакно са уређајем или мерачем снаге који ће се тестирати након што потврдите да нема загађења и оштећења.

Сетп4. Повежите се са главним рачунаром: Користите кабл за зелени порт и УСБ-РС485 ДБ9 кабл за пренос података да повежете 1550нм СЛД широкопојасни извор светлости микро-модул и рачунар; рачунар мора прво да инсталира наменски драјвер за серијски порт да идентификује кабл за пренос података УСБ-РС485 серијског порта, у супротном софтвер главног рачунара и модул извора светлости не могу да се правилно повежу и комуницирају. Питајте Бок Оптроницс за драјвер.

Корак 5. Контролни софтвер: Бок Оптроницс обезбеђује серијску команду или ПЦ софтвер за контролу ЛД струје и ЛД температуре 1550нм СЛД широкопојасног извора светлости микро-модула. Изаберите тачан порт, подесите струју и температуру, а затим кликните на дугме за отварање. (Да бисте спречили оштећење, полако повећавајте струју погона при почетном раду. Немојте одмах примењивати пуну струју.)

Корак6. Након употребе, кликните на дугме за затварање, искључите напајање и искључите оптичку везу.

Информације о наручивању-1550нм СЛД Броадбанд Лигхт Соурце Мицро-Модуле

нпр.: БСЛД-1550-10СМ-ФА-МИЦ

(Информације о поруџбини: 1550нм СЛД широкопојасни извор светлости микро-модул, излазна снага 10мВ, са СМФ-28е влакном, ФЦ/АПЦ конектор).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Датасхеет и Тестсхеет-1550нм СЛД Броадбанд Лигхт Соурце Мицро-Модуле

Датасхеет

Услови понуде и плаћања-1550нм СЛД Броадбанд Лигхт Соурце Мицро-Модуле

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производе.

(3)Остало

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време трајања-1550нм СЛД Броадбанд Лигхт Соурце Мицро-Модуле

Производња: 10-15 радних дана. (Ако их има на лагеру, биће брже испоручени.)

Међународна логистика: 3-5 радних дана.

Напомене о раду и одржавање-1550нм СЛД широкопојасни извор светлости микро-модул

● Очистите конекторе влакана крпом која не оставља длачице и прегледајте детектором за крајње површине влакана пре повезивања. Увек повезујте/искључујте влакна без напајања да бисте избегли сагоревање на крају. Конектори оптичких влакана морају бити прекривени поклопцима за прашину.

● Ако излазно влакно треба да се повеже са другим влакном, препоручује се употреба фузионог спојника.

● Предузмите мере предострожности против влаге, прашине и корозије; чувати на сувом месту.

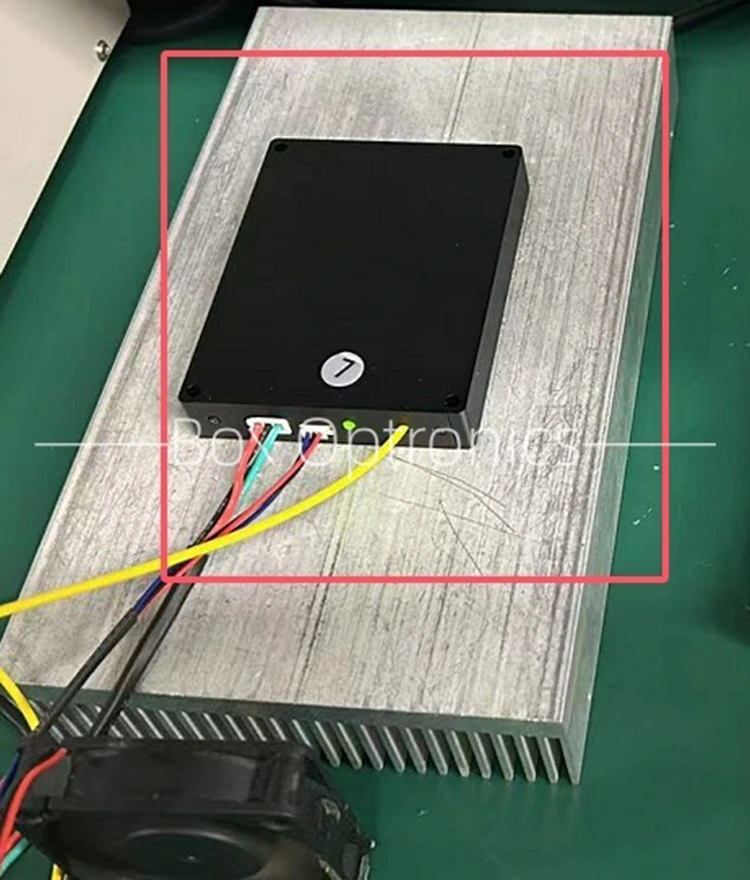

● Када користите дуготрајно, поставите га на хладњак.

Осигурање квалитета и услуга након продаје-1550нм СЛД широкопојасни извор светлости микро-модул

● Гарантни период:

Бесплатна поправка или замена за кварове који нису изазвани људима у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног периода биће обезбеђене бесплатне услуге поправке или замене за грешке узроковане проблемима са квалитетом производа. Међутим, Бок Оптроницс задржава право да одбије услуге бесплатне поправке у следећим случајевима у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. муња, прашина) или утицајима околине.

(2) Кварови у раду због неправилног руковања од стране корисника.

(3) Очигледна физичка штета узрокована људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или некомплетне налепнице гаранције на кућишту.

(6) Оштећење или губитак током транспорта.
