840нм 20мВ СЛЕД широкопојасни извор светлости

Садржај

1. Увођење 840нм 20мВ СЛЕД широкопојасног извора светлости

2. Техничке спецификације

3. Карактеристике производа

4. Типичне примене

5. Стандардна додатна опрема

6. Упутство за безбедно руковање

7. Информације о наручивању

8. Лист са подацима и тест лист

9. Услови понуде и плаћања

10. Време испоруке

11. Напомене о раду и одржавање

12. Осигурање квалитета и постпродајна услуга

Увод у производ

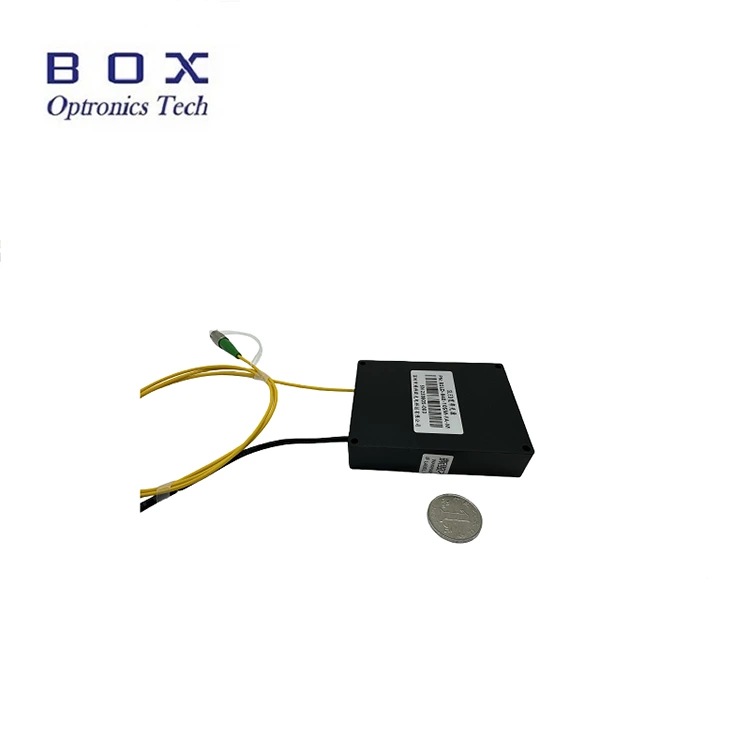

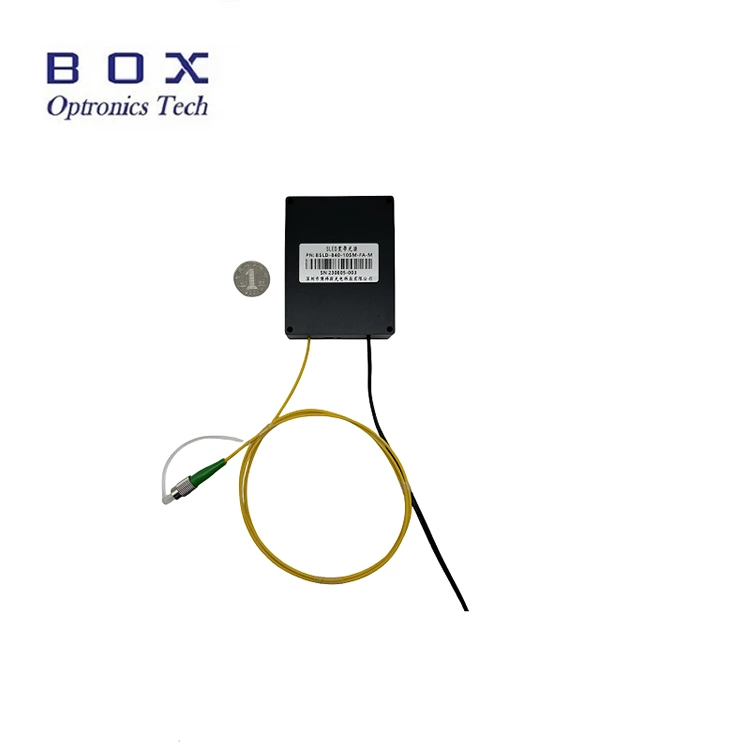

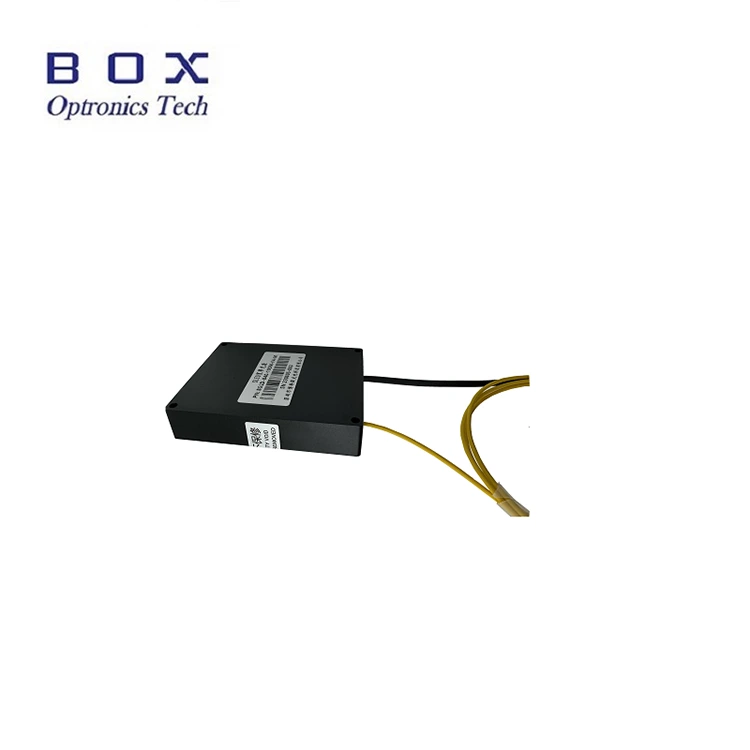

Ово је 840нм 20мВ СЛЕД широкопојасни извор светлости који усваја технологију суперлуминисцентних диода, са излазном снагом преко 20мВ, -3дБ пропусним опсегом преко 45нм, равним спектром, ниским таласима и одличном дуготрајном стабилношћу. Подржава столне и модуларне конфигурације са комуникационим интерфејсом и софтвером за праћење за индустријску и медицинску интеграцију. Погодно за индустријски ОЦТ, сензор за влакна и медицинско снимање. Молимо користите са номиналним напоном, контролишите температуру и влажност, обезбедите добро расипање топлоте, избегавајте преоптерећење излаза и контаминацију.

Спецификације производа

Карактеристике производа

● Ниско таласање спектра;

● 20мВ Висока излазна снага;

● Двоструке конфигурације модула/на столу са надзором комуникације за лаку интеграцију;

● Подржава прилагођавање СМ/ПМ влакана како би одговарало различитим оптичким системима.

Апликације производа

● Индустријски ОЦТ;

● Офталмолошки ОЦТ;

● Калибрација оптичких уређаја и системи за тестирање пасивних компоненти.

Детаљи о производу

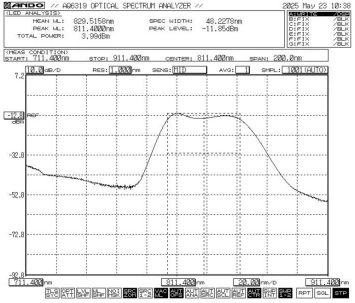

● Типични спектар: -3дБ Бандвидтх Мин.45 / Тип.48

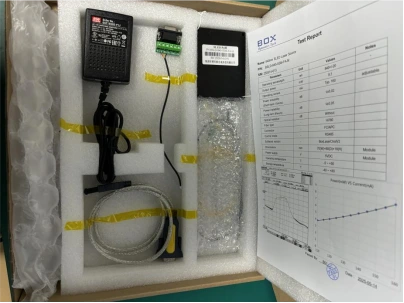

● Стандардна додатна опрема

Оперативни кораци

Корак1.Распакивање: Пре састављања, проверите да ли је сав прибор комплетан, укључујући СЛЕД модул извора светлости, УСБ кабл за пренос података, зелени порт кабл, адаптер за напајање, извештај о тестирању итд.

Корак2.Напајање: Повезано на ДЦ прекидачко напајање или регулисано напајање које испуњава њихове захтеве за напајање. Користите само оригинални одговарајући адаптер за напајање (ДЦ5В или ДЦ12В). Неодговарајући адаптери за напајање могу оштетити извор светлости. (Адаптер за струју се испоручује у складу са локалним стандардима напона.)

Корак3.Повезивање излазног влакна: Отворите поклопац за прашину на конектору влакна или прирубници, проверите крајњу страну влакна и повежите влакно или спојите влакно са уређајем или мерачем снаге који ће се тестирати након што потврдите да нема загађења и оштећења.

Сетп4.Повежите се са главним рачунаром: Користите кабл за зелени порт и УСБ-РС485 ДБ9 кабл за податке да повежете 840нм 20мВ СЛЕД широкопојасни извор светлости и рачунар; рачунар мора прво да инсталира наменски драјвер за серијски порт да идентификује кабл за пренос података УСБ-РС485 серијског порта, у супротном софтвер главног рачунара и модул извора светлости не могу да се правилно повежу и комуницирају. Питајте Бок Оптроницс за драјвер.

Корак 5.Контролни софтвер: Бок Оптроницс обезбеђује серијску команду или ПЦ софтвер за контролу ЛД струје и ЛД температуре 840нм 20мВ СЛЕД широкопојасног извора светлости. Изаберите тачан порт, подесите струју и температуру, а затим кликните на дугме за отварање. (Да бисте спречили оштећење, полако повећавајте струју погона при почетном раду. Немојте одмах примењивати пуну струју.)

Корак 6.Након употребе, кликните на дугме за затварање, искључите напајање и искључите оптичку везу.

Информације о наручивању

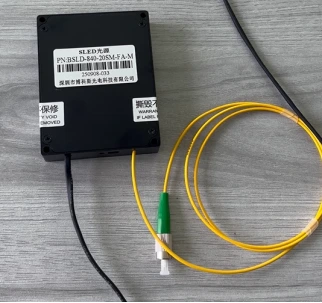

нпр.: БСЛД-840-205СМ-ФА-М

(Информације о поруџбини: 840нм 20мВ СЛЕД широкопојасни извор светлости, -3дБ пропусни опсег око 50ннм, са СМ ЦС 780 влакном, пакет модула).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Датасхеет и Тестсхеет

Датасхеет

Тестсхеет

Услови понуде и плаћања

● Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производе.

● Услови плаћања

Доступни су ПаиПал и Т/Т.

Време испоруке

За производњу је потребно око 10 радних дана. (Ако их има на лагеру, биће брже испоручени.)

Међународна логистика може трајати 3-5 радних дана.

Напомене о раду и одржавању

● Избегавајте често укључивање/искључивање конектора за влакна да бисте спречили накупљање прашине и оштећење крајњег дела.

● Очистите конекторе влакана крпом која не оставља длачице и прегледајте детектором за крајње површине влакана пре повезивања. Увек повезујте/искључујте влакна без напајања да бисте избегли сагоревање на крају. Поклопите неискоришћене конекторе са поклопцима за прашину.

● Чувајте опрему у сувом окружењу без влаге.

Осигурање квалитета и постпродајна услуга

● Гарантни период:

Бесплатна поправка или замена за кварове који нису изазвани људима у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

● Изузеци из бесплатне гаранције:

Током бесплатног гарантног периода биће обезбеђене бесплатне услуге поправке или замене за грешке узроковане проблемима са квалитетом производа. Међутим, Бок Оптроницс задржава право да одбије услуге бесплатне поправке у следећим случајевима у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. муња, прашина) или утицајима околине.

(2) Сметње у раду услед неправилног руковања од стране корисника.

(3) Очигледно физичко оштећење узроковано људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или непотпуне гаранцијске налепнице на кућишту.

(6) Оштећење или губитак током транспорта.
