840нм 10мВ 40нм СЛД широкопојасни извор светлости

Садржај

1. Увођење 840нм 10мВ 40нм СЛД широкопојасног извора светлости

2. Техничке спецификације

3. Карактеристике производа

4. Типичне примене

5. Детаљи о производу

6. Упутство за безбедно руковање

7. Информације о наручивању

8. Лист са подацима и тест лист

9. Услови понуде и плаћања

10. Време испоруке

11. Напомене о раду и одржавање

12. Осигурање квалитета и постпродајна услуга

Увод у производ-840нм 10мВ 40нм СЛД широкопојасни извор светлости

Ово је 840нм 10мВ 40нм СЛД широкопојасни извор светлости који усваја технологију суперлуминисцентних диода, са излазном снагом већом од 10мВ, -3дБ пропусним опсегом преко 40нм, равним спектром, ниским таласом и одличном дуготрајном стабилношћу.

Подржава столне и модуларне конфигурације са екраном осетљивим на додир са комуникационим интерфејсом РС-485 и софтвером за праћење за интеграцију система. Погодно за сензоре влакана и медицинско снимање. Молимо вас да увек прикључите/искључите влакна без напајања да бисте избегли сагоревање на крају.

Спецификације производа-840нм 10мВ 40нм СЛД широкопојасни извор светлости

Карактеристике производа-840нм 10мВ 40нм СЛД широкопојасни извор светлости

Ниско таласање спектра; л

Флат спецтрум;

ДБ9 женска (РС485) комуникација за лаку интеграцију;

Прилагођена излазна снага и тип влакна.

Примене производа-840нм 10мВ 40нм СЛД широкопојасни извор светлости

Сензор оптичких влакана;

Медицинско снимање;

Оптичка кохерентна томографија (ОЦТ).

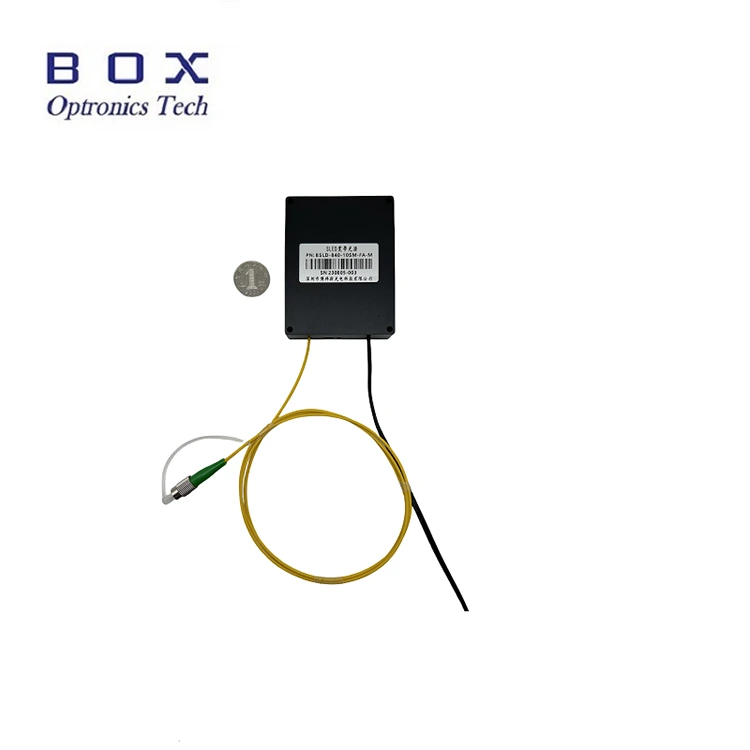

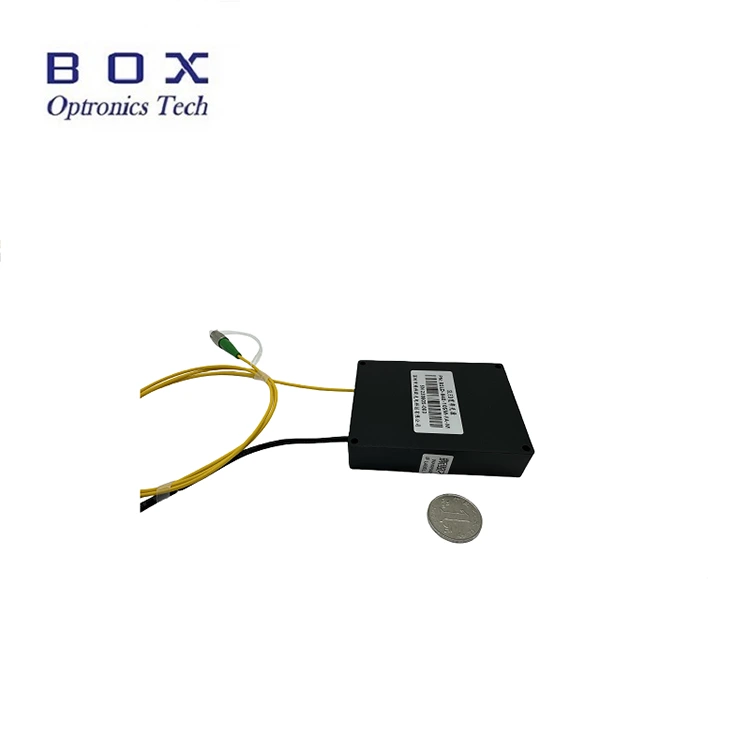

Детаљи о производу-840нм 10мВ 40нм СЛД широкопојасни извор светлости

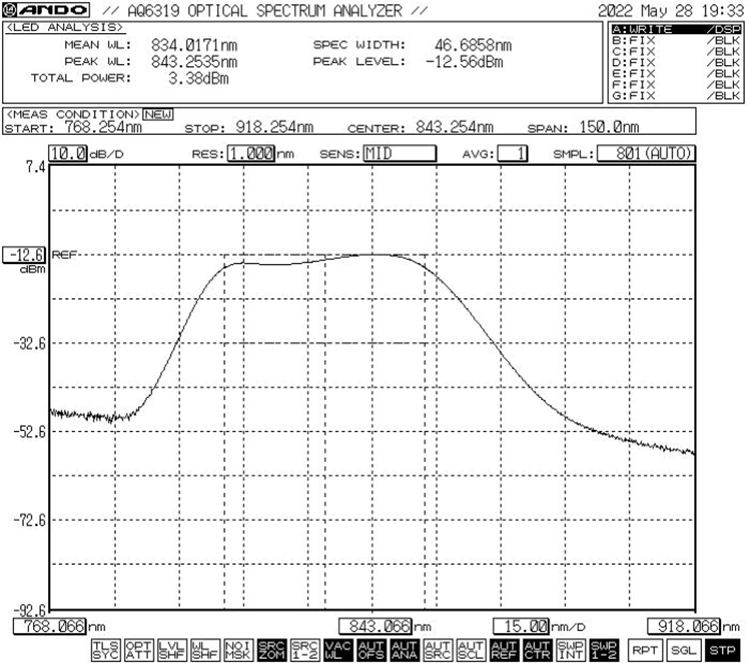

Типични спектар: -3дБ пропусни опсег мин.40нм / тип.45нм

Димензија (мм)

Стандардна додатна опрема

Кораци операције-840нм 10мВ 40нм СЛД широкопојасни извор светлости

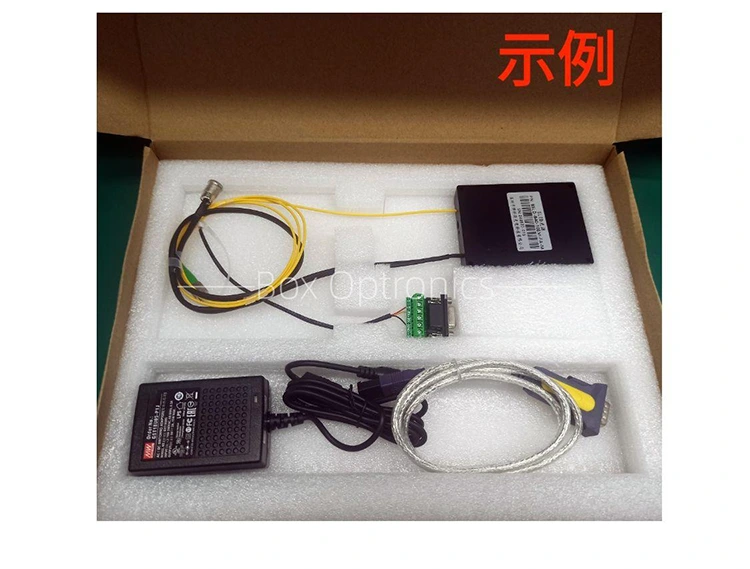

Корак1. Распакивање: Пре монтаже, проверите да ли су сви додаци комплетни, укључујући СЛЕД модул извора светлости, УСБ кабл за пренос података, зелени порт кабл, адаптер за напајање, извештај о тестирању итд.

Корак2. Напајање: Повезано на ДЦ прекидачко напајање или регулисано напајање које испуњава њихове захтеве за напајање. Користите само оригинални одговарајући адаптер за напајање (ДЦ5В или ДЦ12В). Неодговарајући адаптери за напајање могу оштетити извор светлости. (Адаптер за струју се испоручује у складу са локалним стандардима напона.)

Корак3. Повезивање излазног влакна: Отворите поклопац за прашину на конектору влакна или прирубници, проверите крајњу страну влакна и повежите влакно или спојите влакно са уређајем или мерачем снаге који ће се тестирати након што потврдите да нема загађења и оштећења.

Сетп4. Повежите се са главним рачунаром: Користите кабл за зелени порт и УСБ-РС485 ДБ9 кабл за пренос података да бисте повезали 840нм 10мВ 40нм СЛД широкопојасни извор светлости и рачунар; рачунар мора прво да инсталира наменски драјвер за серијски порт да идентификује кабл за пренос података УСБ-РС485 серијског порта, у супротном софтвер главног рачунара и модул извора светлости не могу да се правилно повежу и комуницирају. Питајте Бок Оптроницс за драјвер.

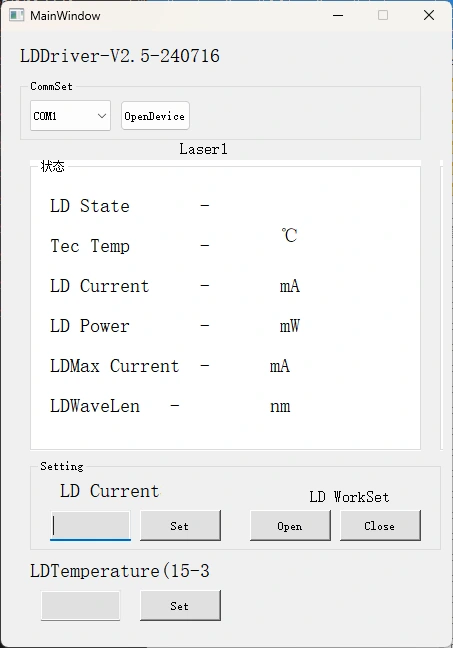

Корак 5. Контролни софтвер: Бок Оптроницс обезбеђује серијску команду или ПЦ софтвер за контролу ЛД струје и ЛД температуре 840нм 10мВ 40нм СЛД широкопојасног извора светлости. Изаберите тачан порт, подесите струју и температуру, а затим кликните на дугме за отварање. (Да бисте спречили оштећење, полако повећавајте струју погона при почетном раду. Немојте одмах примењивати пуну струју.)

Корак6. Након употребе, кликните на дугме за затварање, искључите напајање и искључите оптичку везу.

Информације о наручивању-840нм 10мВ 40нм СЛД широкопојасни извор светлости

нпр.: БСЛД-840-104СМ-ФА-М

(Информације о поруџбини: 840нм 10мВ 40нм СЛД широкопојасни извор светлости, са СМ Хи780 влакном, ФЦ/АПЦ конектором, пакетом модула, напајањем од 5ВДЦ).

За друге прилагођене захтеве, контактирајте: салес06@бокоптроницс.цом

Лист са подацима и тест-840нм 10мВ 40нм СЛД широкопојасни извор светлости

Датасхеет

Тестсхеет

Услови понуде и плаћања-840нм 10мВ 40нм СЛД Броадбанд Лигхт Соурце

Услови понуде

(1) ЕКСВ:

Ако имате ДХЛ/УПС/ФедЕк налог, Бок Оптроницс предлаже коришћење ЕКСВ. Шаљемо преко вашег налога; не наплаћујемо трошкове доставе.

(2) ДАП:

Ако немате налог, молимо вас да унапред платите трошкове испоруке за производе.

(3)Остало

Услови плаћања

Доступни су ПаиПал и Т/Т.

Време трајања-840нм 10мВ 40нм СЛД широкопојасни извор светлости

Израда: 10 радних дана. (Ако их има на лагеру, биће брже испоручени.)

Међународна логистика: 3-5 радних дана.

Напомене о раду и одржавање-840нм 10мВ 40нм СЛД широкопојасни извор светлости

Не препоручује се често уметање или уклањање конектора оптичких влакана на излазним крајевима, како би се спречила контаминација прашином — што може довести до повећаног губитка уметања — или сагоревања крајњих страна конектора за влакна.

Очистите конекторе влакана крпом која не оставља длачице и прегледајте детектором за крајње површине влакана пре повезивања. Увек повезујте/искључујте влакна без напајања да бисте избегли сагоревање на крају. Конектори оптичких влакана морају бити прекривени поклопцима за прашину.

Ако излазно влакно треба да се повеже са другим влакном, препоручује се употреба фузионог спојника.

Предузмите мере предострожности против влаге, прашине и корозије; чувати на сувом месту.

Осигурање квалитета и услуга након продаје-840нм 10мВ 40нм СЛД широкопојасни извор светлости

Гарантни период:

Бесплатна поправка или замена за кварове који нису изазвани људима у року од 1 године од куповине. Услуге плаћеног одржавања доступне су након 1 године.

Изузеци из бесплатне гаранције:

Током бесплатног гарантног периода биће обезбеђене бесплатне услуге поправке или замене за грешке узроковане проблемима са квалитетом производа. Међутим, Бок Оптроницс задржава право да одбије услуге бесплатне поправке у следећим случајевима у гарантном року:

(1) Оштећења изазвана природним факторима (нпр. муња, прашина) или утицајима околине.

(2) Кварови у раду због неправилног руковања од стране корисника.

(3) Очигледна физичка штета узрокована људском грешком.

(4) Неовлашћено растављање, модификација или поправка.

(5) Измењене или некомплетне налепнице гаранције на кућишту.

(6) Оштећење или губитак током транспорта.
