840нм СЛД широкопојасни извор светлости спојених влакнима

Преглед производа-840нм СЛД широкопојасни извор светлости са спрегнутим влакнима

Бок Оптроницс производи СЛД широкопојасни извор светлости са спојеним влакнима од 840нм, активну оптичку компоненту високих перформанси засновану на појачаној спонтаној емисији (АСЕ) из структуре полупроводничког оптичког појачала, пружајући велику оптичку снагу са широким спектралним опсегом и ниском временском кохерентношћу.

Пружа већу излазну снагу од ЛЕД диода, док задржава много шири спектар од ласерских диода, што га чини погодним за апликације које захтевају ниску кохерентност и високу осветљеност.

Са минималном излазном снагом од 5мВ, 10нм типичним пропусним опсегом од 3дБ и одличном стабилношћу снаге (≤±0,02дБ краткорочно, ≤±0,05дБ дугорочно), овај 840нм СЛД извор је оптимизован за прецизне системе оптичког сензора и слике. Уређај је доступан у облику компактног модула (70×90×18 мм) за системску интеграцију и столног облика (195×220×120 мм) за лабораторијска и испитна окружења.

Опремљен са 780-ХП фибер пигтаилс и ФЦ/АПЦ конекторима као стандард, са опционим РС485 комуникационим интерфејсом за надгледање и контролу, овај СЛД извор светлости нуди разноврсност и поузданост за широк спектар примена.

Кључне карактеристике-840нм СЛД широкопојасни извор светлости са спрегнутим влакнима

● Велика излазна снага: минимум 5мВ

● Широки спектрални пропусни опсег: типично 10нм (-3дБ)

● Ниско таласање спектра за чист спектар

● Гаусов профил спектра

● Одлична стабилност снаге: ≤±0.02дБ/15мин краткотрајно

● Дугорочна стабилност: ≤±0,05дБ/8 сати

● Излаз спојен са влакнима са влакнима од 780 КС

● Стандардни ФЦ/АПЦ конектор, друге опције су доступне

● Два фактора облика: модул и столна плоча

● РС485 комуникациони интерфејс за надгледање

● Упоређено решење са ниским трошковима

● Широк опсег радне температуре: -5°Ц до +55°Ц

● Компактан и робустан дизајн паковања

● Опциона верзија за сто са контролом екрана на додир

Типичне примене-840нм СЛД широкопојасни извор светлости са спрегнутим влакнима

● оптички жироскопи (ФОГ)

● Системи оптичке кохерентне томографије (ОЦТ).

● Медицинско снимање и биомедицинска оптика

● Системи сензора оптичких влакана

● Интерферометрија белог светла

● Тестирање и карактеризација оптичких компоненти

● Лабораторије за истраживање и развој

● Рефлектометрија у домену оптичке кохерентности (ОЦДР)

Техничке спецификације-840нм СЛД широкопојасни извор светлости са спрегнутим влакнима

Оптичке спецификације (Т=25°Ц)

Механичке и еколошке спецификације

Детаљи о производу-840нм СЛД широкопојасни извор светлости са спрегнутим влакнима

Шта је СЛД?

Суперлуминисцентна диода (СЛД) је полупроводнички широкопојасни оптички извор заснован на појачаној спонтаној емисији (АСЕ) са високим оптичким појачањем у таласоводној структури сличној ласерској диоди, која ради под условима потиснутих оптичких повратних информација како би се спречиле ласерске осцилације.

За разлику од ласерских диода које се ослањају на резонантну шупљину, СЛД користе фасете ниске рефлексије (АР-обложене) и угаоне или нагнуте структуре таласовода да потисну повратне информације у шупљини, омогућавајући високо оптичко појачање уз избегавање ласерског дејства.

Кључне карактеристике СЛД-а:

• Значајно већа излазна снага и осветљеност од ЛЕД диода, уз одржавање ниске временске кохерентности

• Широкопојасна емисија са глатким АСЕ спектралним омотачем

• Веома ниска временска кохерентност (кратка дужина кохеренције), идеално за интерферометријске апликације као што је ОЦТ

• Типично једнострука структура таласовода са попречним модом која омогућава ефикасно спајање влакана у једном моду

• Спектрални облик обично пројектован као квази-Гаусов или прилагођени равни профили у зависности од дизајна

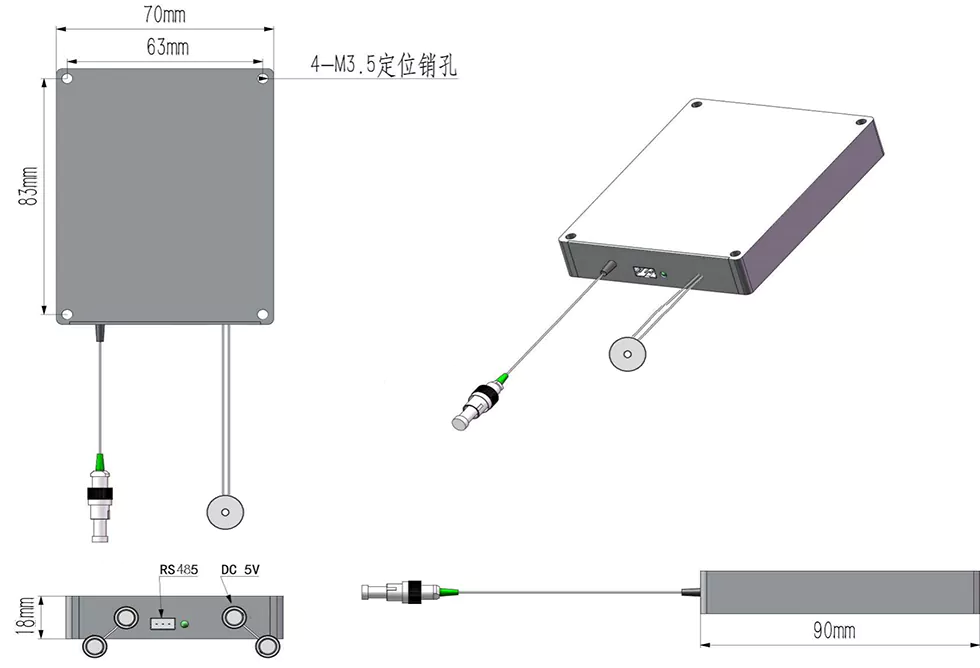

Димензије пакета

840нм СЛД широкопојасни извор светлости доступан је у две конфигурације пакета:

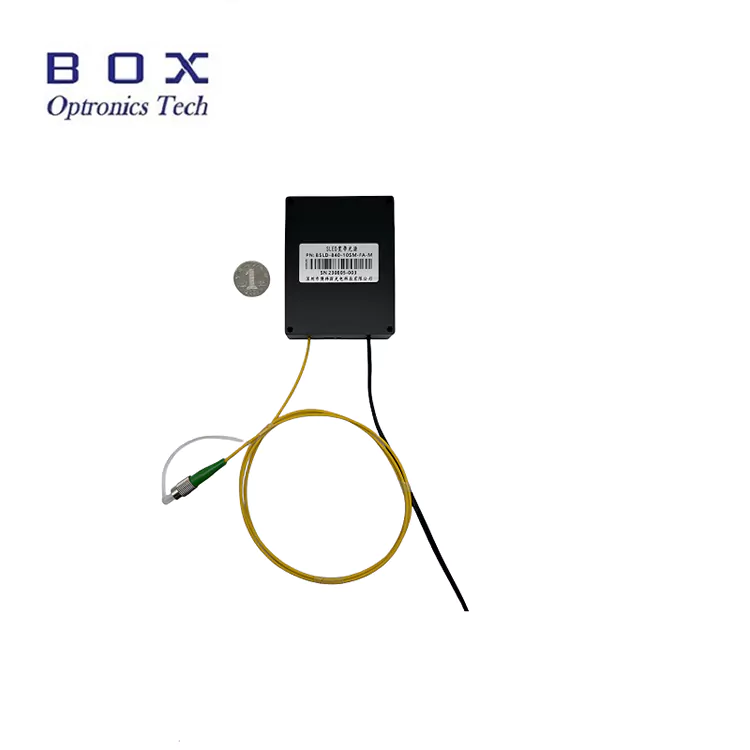

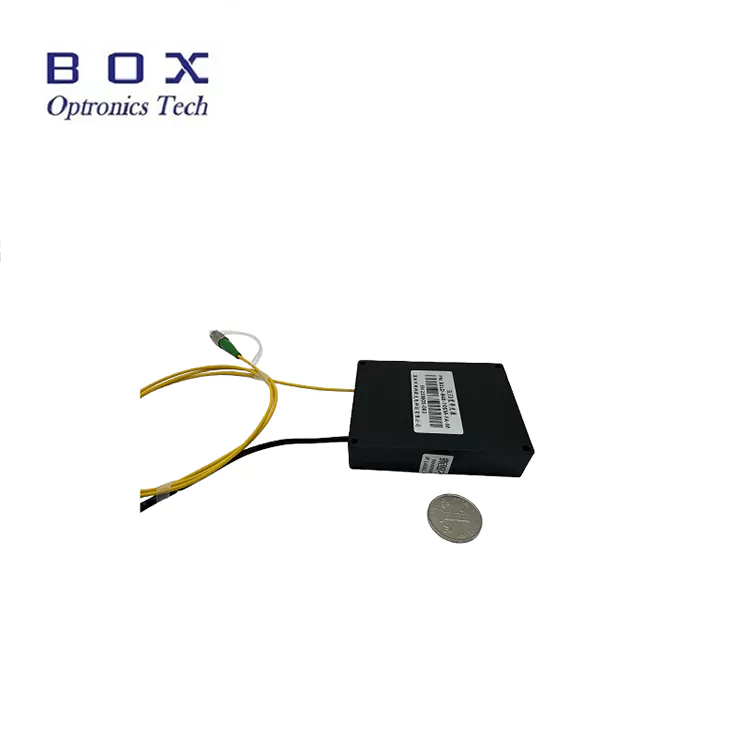

Верзија модула (70×90×18 мм):

• Компактан дизајн ниског профила за интеграцију система

• 4-М3.5 рупе за монтажу за безбедну инсталацију

• Улаз једносмерне струје (5В или 12В)

• РС485 комуникациони порт (ДБ9 женски)

• Фибер пигтаил излаз са ФЦ/АПЦ конектором

• Идеално за уградњу у инструменте и системе

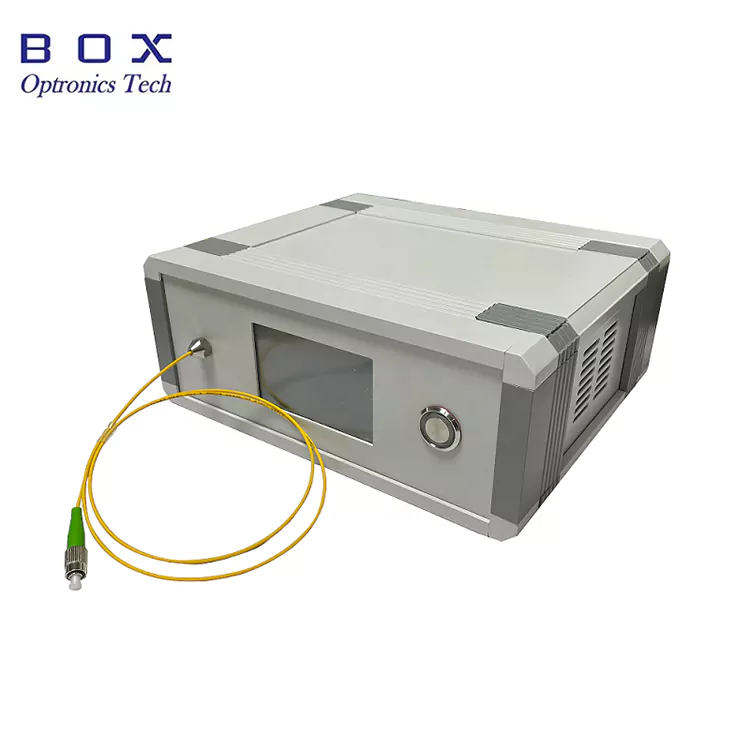

Столна верзија (195×220×120 мм):

• Фактор облика стола за лабораторијску употребу

• Уграђени екран осетљив на додир за праћење статуса

• Улаз наизменичне струје (110-240В универзалан)

• РС485 комуникациони порт (ДБ9 женски)

• Излаз влакана на предњој плочи

• Једноставан за коришћење, плуг-анд-плаи операција

• Идеално за лабораторије за истраживање и развој и окружења за тестирање

Контрола и надзор

И модулска и столна верзија подржавају РС485 комуникациони интерфејс за надзор и контролу. Бенцхтоп верзија додатно има уграђени екран осетљив на додир за локални рад.

Доступни параметри за праћење и контролу:

• Надзор излазне снаге

• Покрени тренутно праћење

• Праћење температуре

• Подешавање снаге (опционално)

• Хост рачунарски софтвер за контролу рачунара (опционално)

Зашто одабрати Бок Оптроницс?

• Стриктна контрола квалитета са 100% тестирањем пре испоруке

• Конкурентне цене са стабилном могућношћу масовне испоруке

• Флексибилне опције прилагођавања за таласну дужину, снагу, пропусни опсег, влакна и конекторе

• Техничка подршка 7×24 сата и брз одговор

• Глобална испорука уз ДХЛ, УПС и ФедЕк експресну испоруку

• Доступне су и модулске и стоне верзије

• Опционални хост софтвер за интеграцију система

• Поуздано дугорочно снабдевање за производне количине

Спектралне перформансе-840нм СЛД широкопојасни извор светлости са спрегнутим влакнима

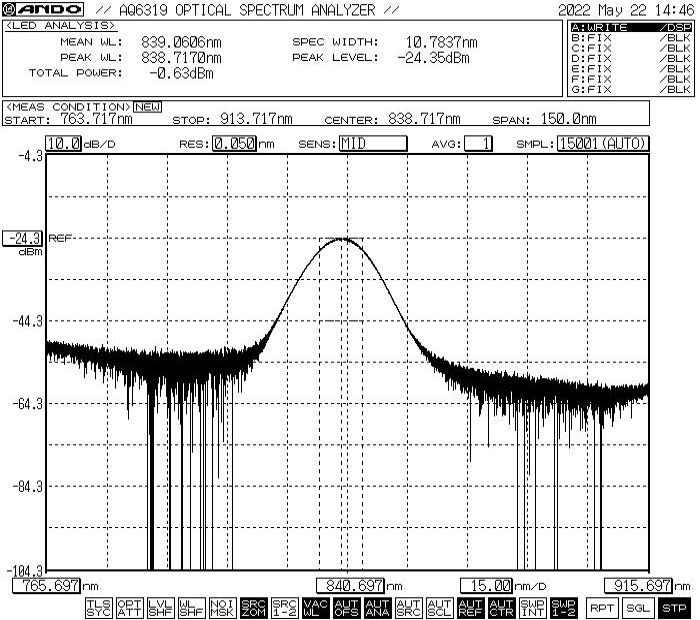

Типичан спектар показује таласну дужину центра око 840 нм са ширином опсега од приближно 10 нм -3 дБ.

*Напомена: Приказани спектар је типична перформанса. Стварни спектар може мало да варира од јединице до јединице. Контактирајте нас за специфичне податке о спектру или прилагођене захтеве спектра.

Информације о наручивању-840нм СЛД широкопојасни извор светлости са спрегнутим влакнима

Номенклатура модела

БСЛД - КСКСКС - КСКС - КСКС - Кс - (Кс)

Пример: БСЛД - 840 - 51 - СМ - М

840нм СЛД широкопојасни извор светлости, 5мВ излаз, 10нм пропусни опсег, 780-ХП влакно, верзија модула, 5ВДЦ напајање

Доступне опције прилагођавања

• Централна таласна дужина: стандардно 840 нм, друге таласне дужине доступне су на захтев

• Излазна снага: стандардно 5 мВ, доступне су опције веће снаге

• Спектрални пропусни опсег: 10нм стандард, друге опције пропусног опсега су доступне

• Тип влакна: стандардно од 780 КС, доступна су и друга специјална влакна

• Дужина влакна: 0,5 м, 1 м, 1,5 м, 2 м (доступне су прилагођене дужине)

• Пигтаил тип: 900 μм лабава цев, 3,0 мм лабава цев

• Тип конектора: ФЦ/АПЦ стандардни, ФЦ/УПЦ, СЦ/АПЦ, ЛЦ/АПЦ или прилагођени

• Тип пакета: модул или столна плоча

• Напон напајања: 5ВДЦ, 12ВДЦ (модул), 110-240ВАЦ (на столу)

• Оптички изолатор: Доступна је опција уграђеног изолатора

• Комуникациони интерфејс: РС485 стандард, други интерфејси су доступни

• Софтвер рачунара домаћина: доступан за праћење и контролу

За прилагођене захтеве, контактирајте наш продајни тим са вашим спецификацијама.

Лист са подацима и извештај о испитивању

Сваки 840нм СЛД широкопојасни извор светлости се испоручује са свеобухватним извештајем о тестирању који документује измерене параметре перформанси. ПДФ датотека са подацима садржи детаљне спецификације, криве перформанси и цртеже са димензијама.

• Индивидуални извештај о тестирању приложен уз сваку јединицу

• Следљиви серијски број за сваку јединицу

Датасхеет

Услови понуде и плаћања

Куоте Термс

• ЕКСВ (Франко фабрика): Препоручује се ако имате ДХЛ/УПС/ФедЕк налог. Шаљемо користећи ваш налог; ми не наплаћујемо трошкове доставе.

• ДАП (испоручено на место): Ако немате налог курира, можемо да организујемо испоруку са унапред плаћеном доставом.

• Други услови: контактирајте нас да бисмо разговарали.

Услови плаћања

• ПаиПал: Брзо и безбедно плаћање за узорке и мале поруџбине

• Т/Т (банковни трансфер): стандардни начин плаћања за нормалне производне поруџбине

• Алибаба Траде Ассуранце: Сигурна заштита поруџбина за онлајн трансакције уз гаранцију купца

• Кредитна картица: Прихвата се путем ПаиПал-а, Алибабе

• Флексибилни услови плаћања: по договору

Леад Тиме

• Стандардна производња: ~10-15 радних дана

• Прилагођене конфигурације: 15-20 радних дана

• Обим поруџбина: контактирајте за распоред производње

• Међународна испорука: ~3-5 радних дана (ДХЛ/УПС/ФедЕк екпресс)

• Убрзана услуга: доступна на захтев

Напомене о раду и руковање

Руковање влакнима

• Избегавајте оштра савијања или савијања која могу да оштете влакно

• Не повлачите нити увијајте влакнасте пигтаилове

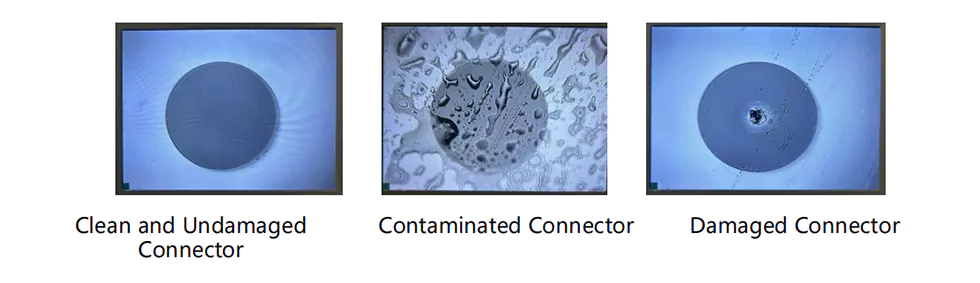

• Очистите конекторе за влакна пре повезивања помоћу одговарајућих алата за чишћење

• Увек користите поклопце за прашину када се конектор не користи

• Пре употребе проверите да ли на крају влакна има оштећења

Разматрања о снази и раду

• Проверите одговарајући напон напајања пре повезивања

• Не прекорачите максималну струју погона или називне снаге

• Користите одговарајући расхладни елемент за континуирани рад

• Искључите напајање пре повезивања/искључивања влакана

• Не гледајте директно у оптички излаз када је укључен
